多铰接耳式传动连接构件结构设计

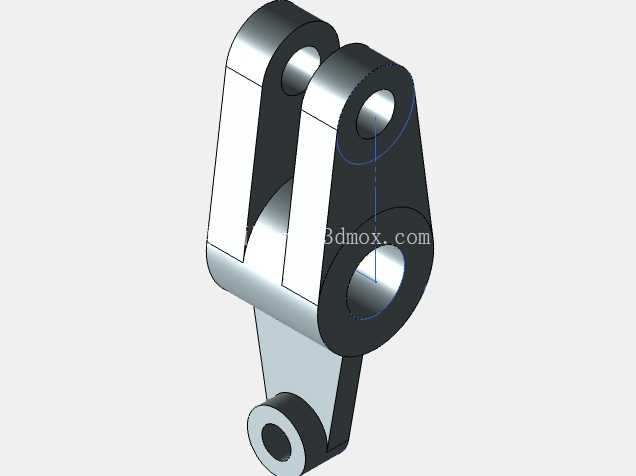

　　这类多铰接耳结构的连接构件，常见于需要实现多自由度力传递的机械传动链路中，比如轻工机械的摆臂传动组、农用机具的联动悬挂结构、小型工程机械的操作连杆机构里，都能见到同构型零件的身影，它的核心作用是在多个运动副之间完成动力的转向传递，同时承载不同方向的交变载荷，避免单一铰接点出现应力集中导致的构件失效。从结构设计逻辑来看，整个零件采用了分体式叉耳与单耳配合的布局，上部的双叉耳结构预留了同轴销孔，用来和上游的驱动摆臂做铰接配合，双叉耳的间距设计刚好可以容纳上游摆臂的连接端厚度，装配后销孔同轴度偏差控制在合理范围内，能减少铰接销轴运行时的偏磨问题；下部延伸出的单耳结构同样设置了销孔，用来连接下游的执行构件，两个铰接孔的中心距是整个零件的核心安装尺寸，直接决定了传动过程中的摆角范围和力臂长度，设计时需要匹配整套连杆机构的运动行程做校核，避免运动过程中出现构件干涉。

　　零件中部的过渡段采用了变截面设计，在靠近上部叉耳的位置做了加厚处理，因为这个区域是载荷传递的核心受力区，当上下铰接点同时承受拉力或者弯矩时，加厚的过渡段可以提升整体的抗弯截面模量，减少应力集中带来的断裂风险，而靠近下单耳的位置则适当收窄了截面厚度，在保证结构强度满足载荷要求的前提下，尽可能降低零件自身重量，减少传动过程中的惯性负载。三个铰接孔的内壁都预留了销轴配合的公差带，实际加工时可以根据使用场景选择压装衬套或者直接做淬火硬化处理，提升铰接位置的耐磨性能，孔端的倒角设计既方便装配时销轴的导入，也能避免热处理或者加工过程中出现的锐边毛刺影响装配精度。

　　从安装边界来看，上部双叉耳的外轮廓宽度需要小于安装位的预留间隙，保证摆臂摆动时叉耳两侧不会和周边的固定构件发生剐蹭，下部单耳的厚度也要匹配下游连接件的卡槽宽度，装配后铰接销轴的轴向固定可以采用开口销或者轴端挡圈的形式，防止运行过程中销轴窜出脱落。在实际选型应用时，需要先核算整套连杆机构传递的最大载荷，结合材料的屈服强度校核三个铰接孔的孔壁挤压强度，还有过渡段的抗拉、抗弯强度，确保在额定载荷下零件不会出现塑性变形；如果是应用在有冲击载荷的工况下，还可以在铰接位置加装缓冲阻尼套，减少瞬时冲击对构件的损伤。

　　这类零件的建模过程需要重点关注各个销孔的同轴度、孔位之间的位置度公差，还有过渡段的圆角处理，很多新手建模时容易忽略叉耳根部的圆角设计，导致实际加工后这个位置出现应力集中，在交变载荷下很快出现疲劳裂纹，合理的圆角过渡可以大幅提升零件的疲劳寿命，同时也能减少铸造或者锻造过程中的工艺缺陷。另外零件的外形轮廓没有复杂的曲面结构，不管是采用铸造毛坯后机加工，还是直接采用型材铣削加工都能实现，工艺适配性比较强，适合批量生产应用在各类通用机械的传动系统中。
