内燃机活塞铸造模具三维结构设计

这套三维结构围绕内燃机活塞的铸造模具展开，建模时没有把活塞本体作为孤立零件处理，而是把铸件成型、金属液充型、冷却收缩、后续机加工余量以及模具开合方向放在同一套工装逻辑中校核。活塞属于发动机中工作条件较苛刻的运动件，顶部直接承受燃烧压力和周期性热负荷，裙部在气缸内承担导向作用，销座区域则通过活塞销把往复运动传递给连杆，因此模具结构必须保证关键部位的壁厚过渡、材料致密性和尺寸一致性。

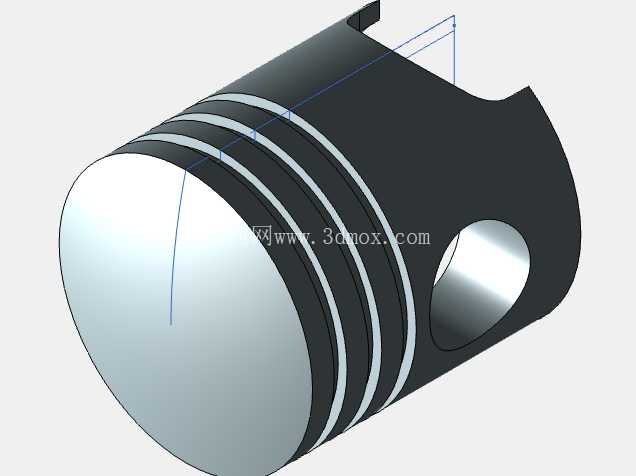

从铸件外形看，活塞头部设置多道环槽，用于后续安装气环和油环；环槽之间的凸筋在模型中保留了清晰的拔模斜度和圆角过渡，避免铸造成型时出现尖角充型不良或应力集中。活塞顶面为近似圆形承压面，外圆轮廓与裙部相连，侧壁并非简单等厚圆筒，而是根据热膨胀、导向接触和减重需求形成变化壁厚。销孔贯穿两侧销座，孔周区域金属聚集较多，是模具冷却和补缩设计中需要重点关注的位置。模型中销座与内腔加强结构相连，能够把活塞销载荷分散到裙部和头部，降低局部开裂风险。

模具设计的核心在于把活塞外部轮廓、内腔凹腔、销孔型芯以及环槽成型部分拆分成可稳定开合的模块。外部型腔需要沿活塞轴向分模，分型面尽量避开环槽工作面和销孔关键轴线，使铸件在起模时不被拉伤。活塞内腔较深，且顶部内壁、销座背面和裙部内侧存在多处曲面交汇，单纯依靠上下模无法完整成型，必须配置独立型芯。型芯在三维装配中需要同时满足定位可靠、排气顺畅、凝固后可取出以及重复受热不变形等要求。销孔部位若直接由侧抽芯成型，应控制抽芯方向与孔轴线一致，滑块导轨长度、锁紧面角度和复位空间都要在总装边界内预留。

实际生产中，这类模具多用于铝合金活塞的重力铸造或低压铸造场景。铝合金流动性较好，但活塞壁厚差异明显，头部环槽区、销座区和裙部薄壁区的凝固速度不同。模具型腔在布置时要让金属液流向平稳，避免直冲型芯造成冲蚀和卷气；浇道截面宜顺着充型方向逐步变化，使金属液先填充远端薄区，再完成厚大部位补缩。冒口或补缩通道应靠近销座和顶部热节，但不能影响活塞后续加工基准。冷却回路可在销座、头部和裙部对应模架区域分区设置，通过控制冷却节奏减少缩松、针孔和热裂纹。

外形尺寸与安装边界方面，活塞外径、压缩高度、销孔直径、环槽宽度和裙部长度决定了模具型腔的基本包络。三维设计时不能只按成品尺寸建模，还需在非加工面加入铸造斜度，在顶面、环槽、销孔、裙部外圆等后续加工位置预留均匀余量。收缩率要结合合金种类、模具温度和铸件结构选取，长径比较大的裙部对轴向收缩和径向收缩的差异较敏感，若统一按单一比例缩放，机加工后可能出现环槽壁厚不均或销孔偏移。模具外形则需适配铸造机工作台，底板、导柱、顶出板和锁紧机构的位置不能与设备拉杆、浇铸机械手或取件路径干涉。

结构校核时，环槽型芯细小且承受热冲击，边缘应避免薄锐钢片，必要时采用镶件结构，便于磨损后单独更换。销孔滑块的合模定位面要承受金属液压力，锁紧角不能过小，防止充型时滑块后退产生飞边。顶出位置宜选在裙部端面、浇道余料或刚度较高的非工作面上，顶出力应分散，避免活塞薄壁处顶变形。排气槽可开设在金属液最后到达的分型面、型芯交汇和环槽远端，槽深需控制在既能排气又不跑铝的范围内。

从后续加工角度看，铸件毛坯需要以销孔、内腔和裙部基准转换完成车削、环槽加工、销孔精加工等工序，因此模具上形成的基准凸台、工艺余量和非对称标识应保持稳定。三维模型把活塞件与模具型芯、滑块、型腔、顶出元件协同表达，能够在投产前检查起模方向、抽芯行程、壁厚分布和热节位置，减少试模阶段反复返修。
