铸造用圆形开槽底模结构设计

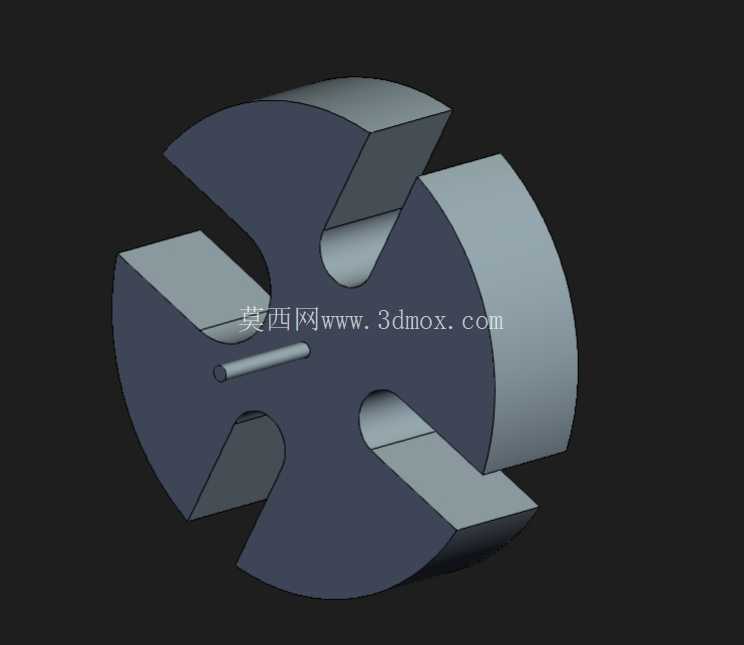

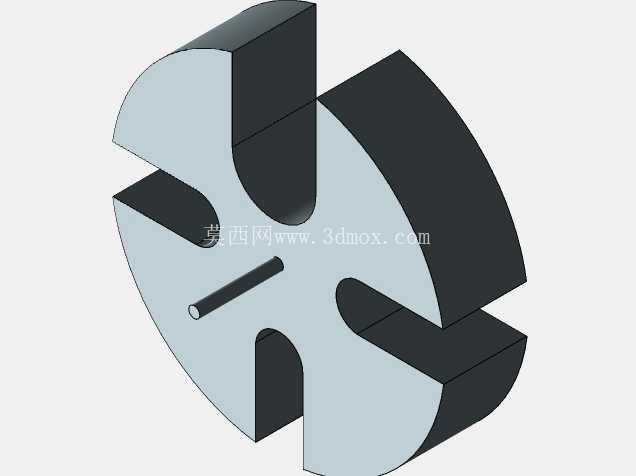

在砂型铸造、金属型重力铸造的生产线工位上，这类圆形开槽底模是承接铸型定位、型腔成型的核心工装部件，主要适配中小型轮盘类、带径向凸台结构铸件的下模成型工序，直接决定铸件底部轮廓的尺寸精度与合模定位基准的可靠性。从实际产线使用场景来看，该底模多安装在造型机的模底板安装位，或是固定在手工造型的砂箱定位框内，作业时先在模腔周边填充型砂并紧实，起模后即可获得与底模轮廓完全匹配的铸件下型腔，四个径向均匀分布的开槽结构，对应铸件本体上的径向凸耳、安装支脚类结构，无需后续额外制芯即可一体成型出对应轮廓，能大幅减少造型工序的制芯工作量，降低砂芯定位偏差带来的铸件尺寸超差风险。

设计这类底模时，首先要匹配对应铸件的收缩率，根据铸造合金材质的不同，通常铸铁件取0.8%-1.2%的线收缩率，铸钢件取1.5%-2.0%的线收缩率，所有轮廓尺寸都要提前预留收缩余量，避免冷却后铸件尺寸偏小。四个径向开槽的位置度公差需要控制在±0.1mm以内，保证合模时上模的对应凸台能顺利嵌入开槽，不会出现错箱、披锋过大的问题；开槽的内侧壁设计了1.5°的拔模斜度，顺着起模方向平滑过渡，既不会因为斜度过大导致铸件加工余量超标，也能避免起模时刮伤砂型，造成砂眼、夹砂类铸造缺陷。底模中心的小直径定位销孔，是用于安装合模定位销的关键结构，销孔与底模外圆的同轴度公差需控制在0.05mm以内，保证上下模合模时的同轴度，避免铸件出现壁厚不均的问题。

从安装边界来看，该底模的外圆直径需要匹配对应规格砂箱的内框尺寸，通常底模外圆与砂箱内壁之间要预留30-50mm的吃砂量，防止紧实型砂时砂层过薄导致塌箱；底模的总厚度需要结合模底板的安装沉台深度设计，保证底模安装后上平面与模底板平面的高度差符合造型机的起模行程要求，避免起模行程不足导致砂型损坏。底模的非成型面通常会设计减重槽，在保证结构强度的前提下降低模具整体重量，方便人工换模时的搬运操作，同时减重槽的结构也能减少模具材料的用量，降低制造成本。

在实际使用过程中，这类底模的成型面需要做淬火处理，表面硬度达到HRC45-50，避免长期反复紧实型砂造成成型面磨损，导致铸件尺寸超差；开槽的转角位置都设计了R2-R3的圆角过渡，避免应力集中导致模具在反复受热受冷的过程中出现开裂，同时圆角过渡也能减少砂型在转角位置的应力集中，降低浇注时砂型掉砂的概率。中心定位销孔需要设计耐磨衬套，衬套采用高碳铬轴承钢制作，更换衬套即可恢复定位精度，无需整体更换底模，能大幅延长模具的整体使用寿命，降低产线的工装维护成本。针对不同批量的生产需求，小批量手工造型场景下这类底模可采用铸铁材质加工，成本更低且加工周期短；大批量自动化造型线使用的底模则会采用合金模具钢制作，表面做抛光处理，进一步降低起模阻力，提升造型效率与砂型表面质量。
