施耐德ZCP21滚轮式限位开关三维建模

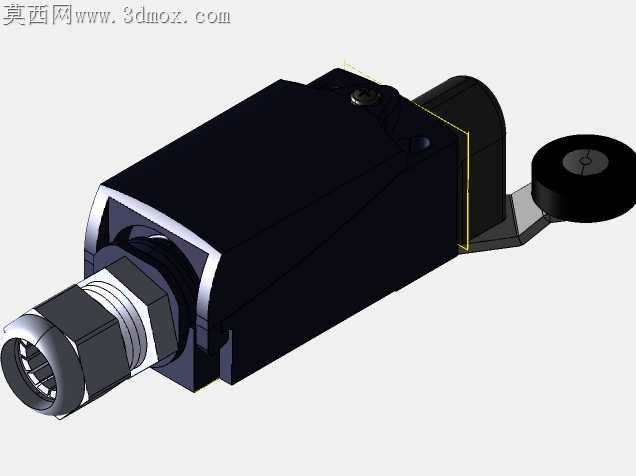

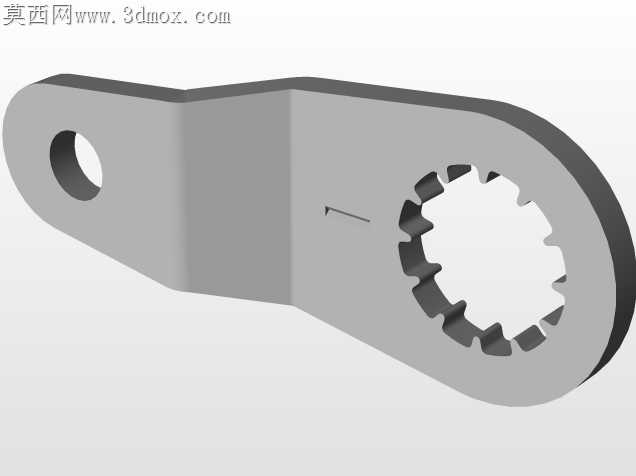

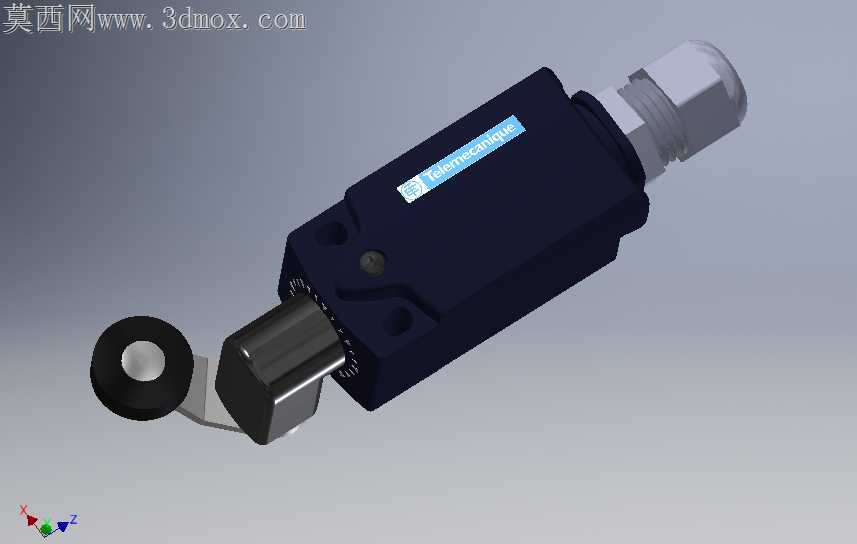

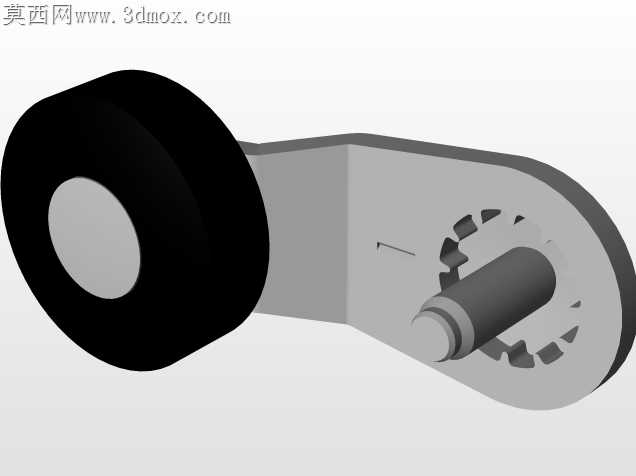

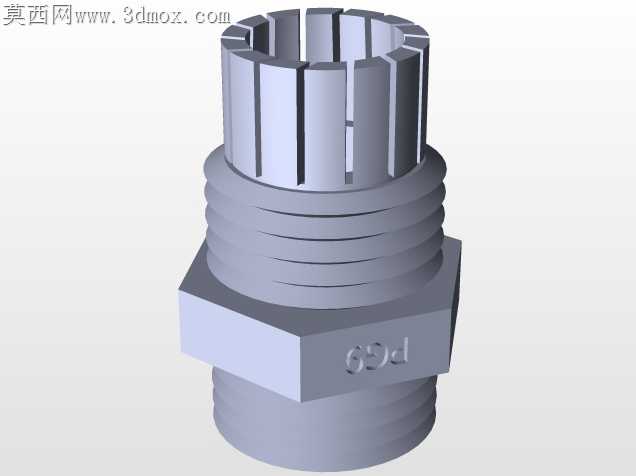

本模型为Telemecanique/Schneider旗下Osiswitch系列ZCP21型90度滚轮摆杆式机械限位开关的完整装配三维模型，建模过程严格遵循原厂OEM产品的实际尺寸比例与装配逻辑，完整还原了该款限位开关的全部结构细节。建模阶段首先完成主体基座的轮廓构建，针对开关主体的深黑色工程塑料外壳，精准还原外壳表面的品牌标识凹槽、安装定位孔位、侧面调节刻度纹路，以及端部电缆压盖的六角防滑结构与外螺纹接口细节，其中电缆压盖匹配M16×1.5mm标准进线规格，还原了压盖与主体基座的螺纹配合间隙。其次针对核心触发执行组件，分别构建ZCH18型旋转头组件、塑料滚轮摆杆、密封防尘结构：滚轮部分还原了黑色滚轮外圈与金属轴心的嵌套结构，摆杆与旋转头的铰接位置还原了转动配合的间隙设计，旋转头与主体基座的连接位置还原了角度调节的刻度标识与限位卡扣结构，确保整体装配关系与实物完全一致。材质渲染阶段，为主体工程塑料外壳赋予哑光深黑色硬质塑料材质，还原工业塑料的低反光磨砂质感；金属结构件包括电缆接头金属部分、滚轮轴心、摆杆金属连接件均赋予镀锌金属材质，模拟工业五金件的淡银色金属光泽与细微表面颗粒感；滚轮外圈赋予黑色耐磨橡胶材质，还原橡胶材质的微弹性哑光质感；品牌标识区域单独赋予亮蓝色标签材质，还原原厂标识的视觉效果。场景搭建采用浅灰色渐变背景，搭配柔和的三点布光，主光源从侧上方照射凸显模型的结构轮廓与材质差异，辅助光源补光消除结构暗部死黑，环境光提升整体画面通透度，最终渲染效果清晰呈现限位开关的整体外观与各部件装配关系。设计过程中严格区分各独立零件的装配层级，确保旋转头、摆杆、滚轮、主体、电缆压盖等部件均可独立拆分查看，完整还原产品的实际装配逻辑，可用于工业自动化设备的布局仿真、安装干涉检查、电气元件选型展示等场景，模型仅作设计参考使用，未关联原厂官方零件文件。
