办公椅双轮结构万向脚轮设计

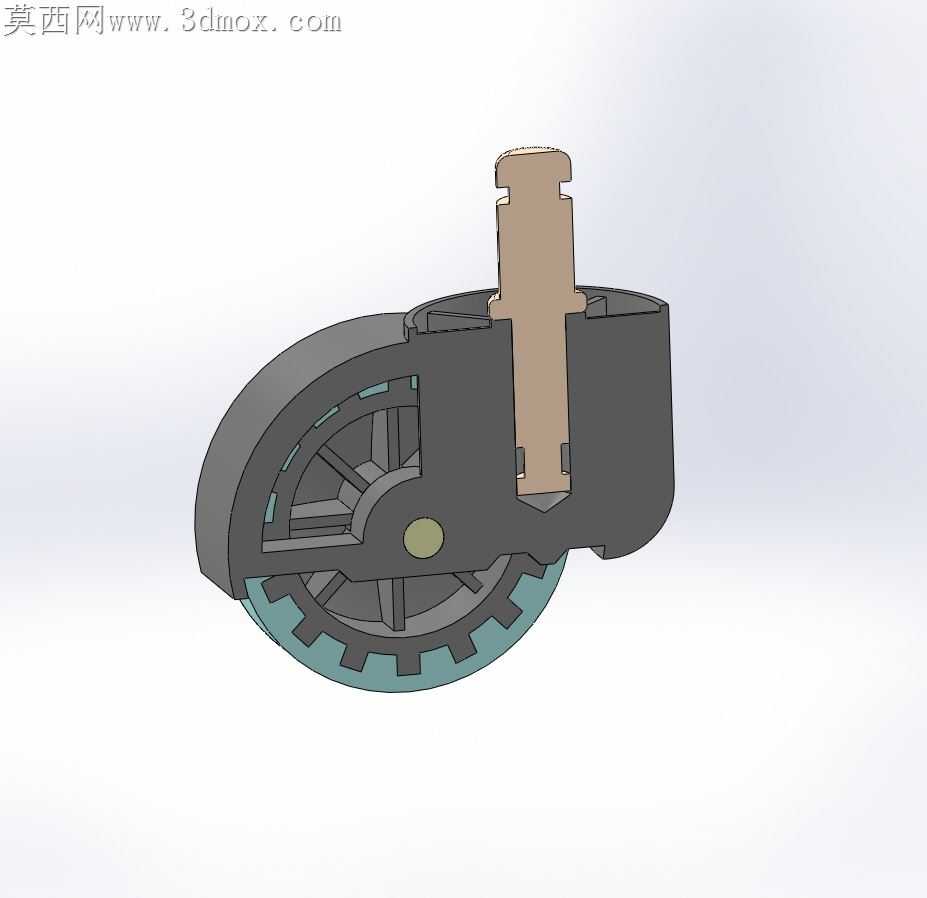

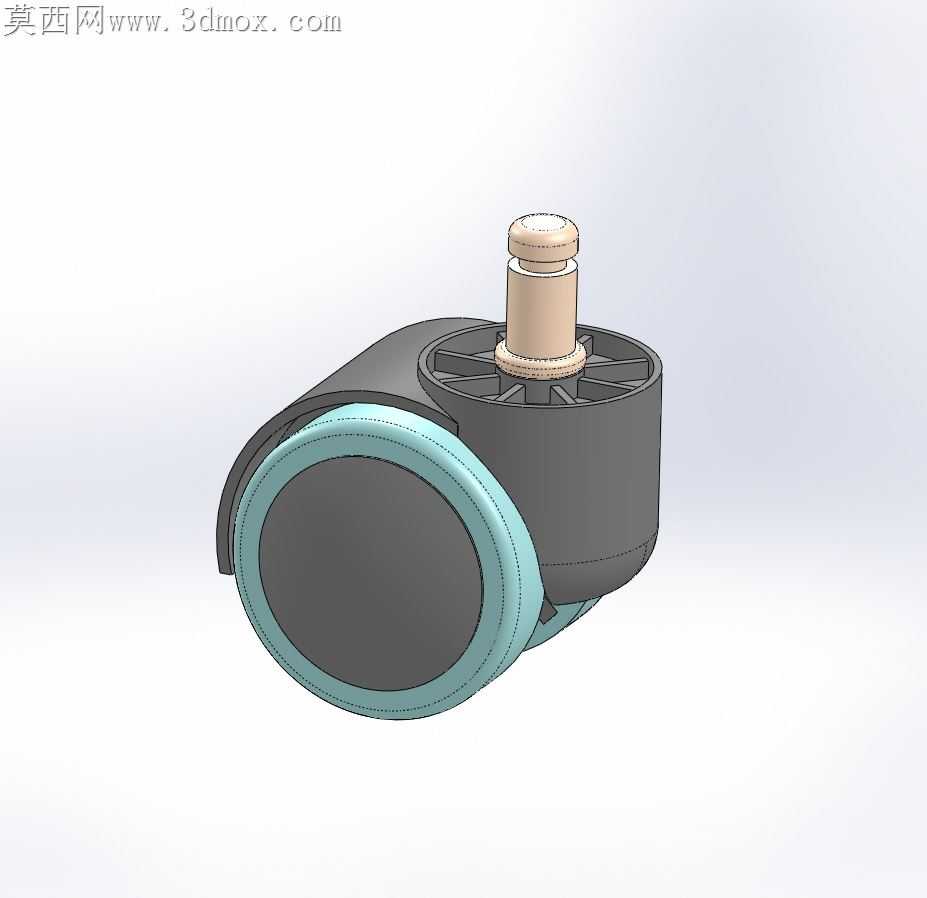

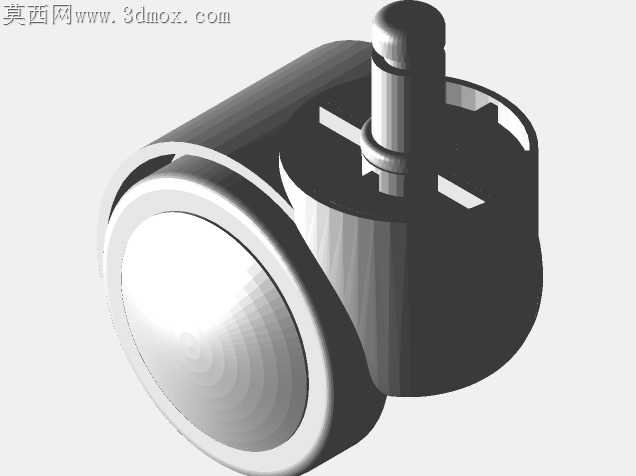

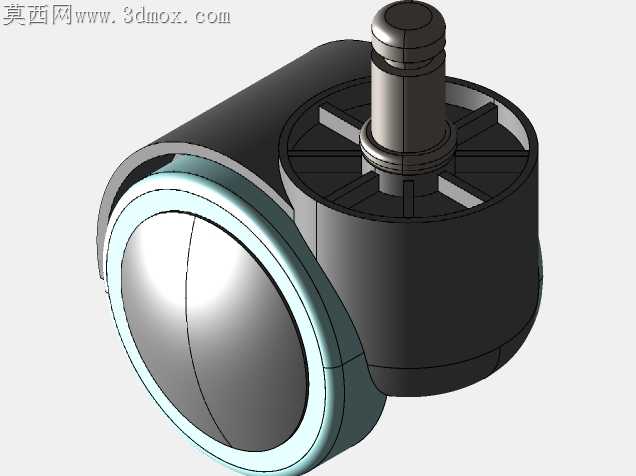

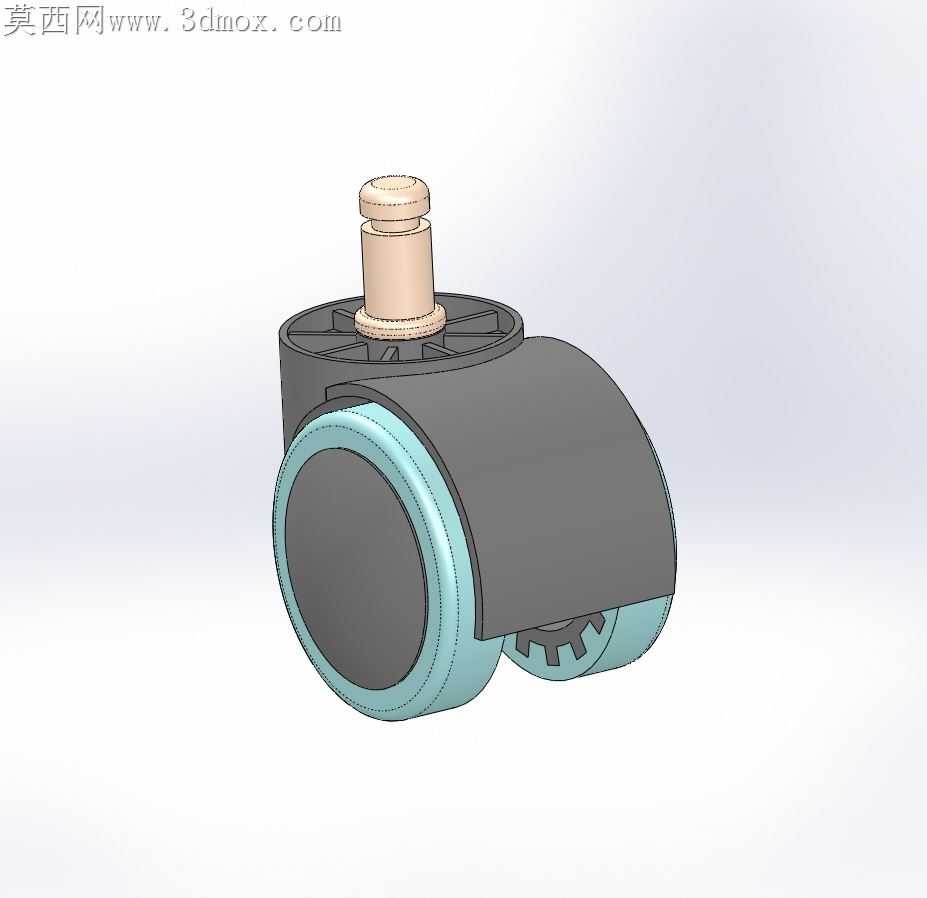

本作品为办公椅配套的插杆式双轮万向脚轮三维建模成果，建模过程中严格遵循家具五金配件的实际生产尺寸规范，对脚轮的各个组成部件进行了全参数化建模，完整还原了产品的真实结构与装配关系。建模阶段首先完成顶部插杆结构的搭建，该插杆为办公椅脚轮通用的标准卡簧式安装结构，精准还原了插杆顶部的限位凸台、中部的卡簧安装槽细节，保证模型可直接匹配常规办公椅五星脚的安装孔径，无需额外调整尺寸参数。主体支架部分采用一体化包覆式结构设计，建模时通过曲面拉伸、圆角过渡命令还原了支架的弧形外轮廓，对支架内部的轮轴安装位、转向啮合齿结构进行了精细化建模，完整呈现了万向转动结构的齿形配合关系，可直观展示脚轮360度水平转向的运作原理。滚轮部分采用双轮并排布局，建模时单独拆分了轮芯与外圈软质层两个结构，轮芯为硬质支撑结构，外圈为软质包边结构，通过装配约束将两个滚轮对称安装在支架两侧的轮轴位置，还原了双轮结构受力均匀、滚动平稳的结构特点。材质渲染阶段，为顶部插杆与内部轮芯赋予哑光浅米色硬质工程塑料材质，为主体支架赋予深灰色耐磨工程塑料材质，为滚轮外圈赋予浅青蓝色半哑光软质聚氨酯材质，通过调整材质的粗糙度、反光度参数，真实还原不同部件的材质质感，软质轮边的材质设置突出了其静音、防滑、不伤地板的使用特性。渲染场景采用纯白无影背景，搭配柔和的漫反射光照，多角度展示脚轮的整体外观与局部结构细节，既呈现了产品装配完成后的完整形态，也可通过隐藏外部包覆结构查看内部的转向齿、轮轴等核心配合结构。整个建模过程兼顾了外观还原度与结构准确性，所有部件的配合间隙、尺寸比例均参照量产实物设置，可用于产品结构展示、安装适配验证、办公椅整体装配模拟等场景，双轮结构的设计相比单轮脚轮拥有更大的承重接触面积，转向啮合结构的还原也清晰展现了万向脚轮灵活转向的结构原理，软质轮边的设计也贴合办公场景静音移动的使用需求。
