带涡轮结构的单缸动力装置三维设计

这套带涡轮的单缸四冲程动力装置三维设计，核心面向教学演示、原理验证以及小型动力方案预研场景，在职业院校机械原理课堂、小型动力设备研发初期的结构验证环节都能发挥作用，能让观察者直观理解从燃烧做功到动力输出、再到涡轮能量回收的完整路径，避免了传统封闭壳体发动机难以观察内部运动逻辑的问题。

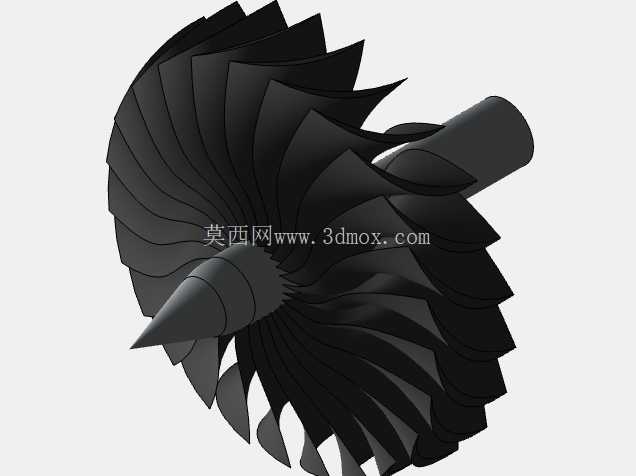

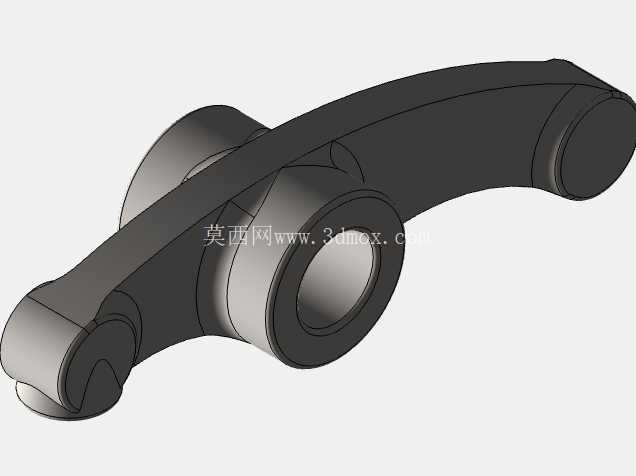

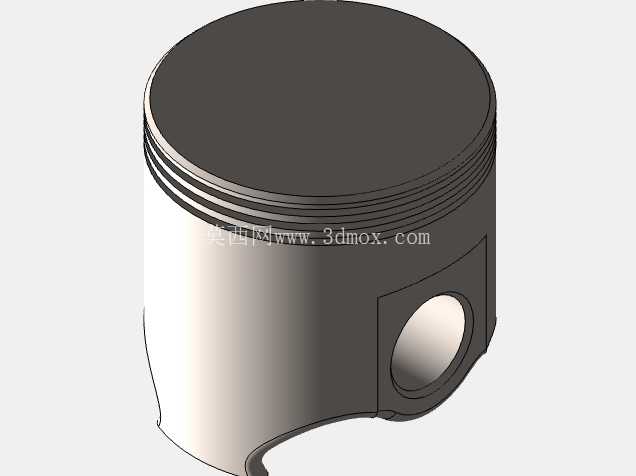

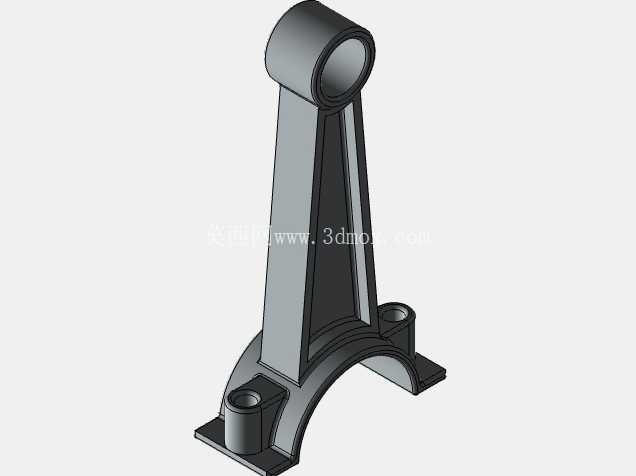

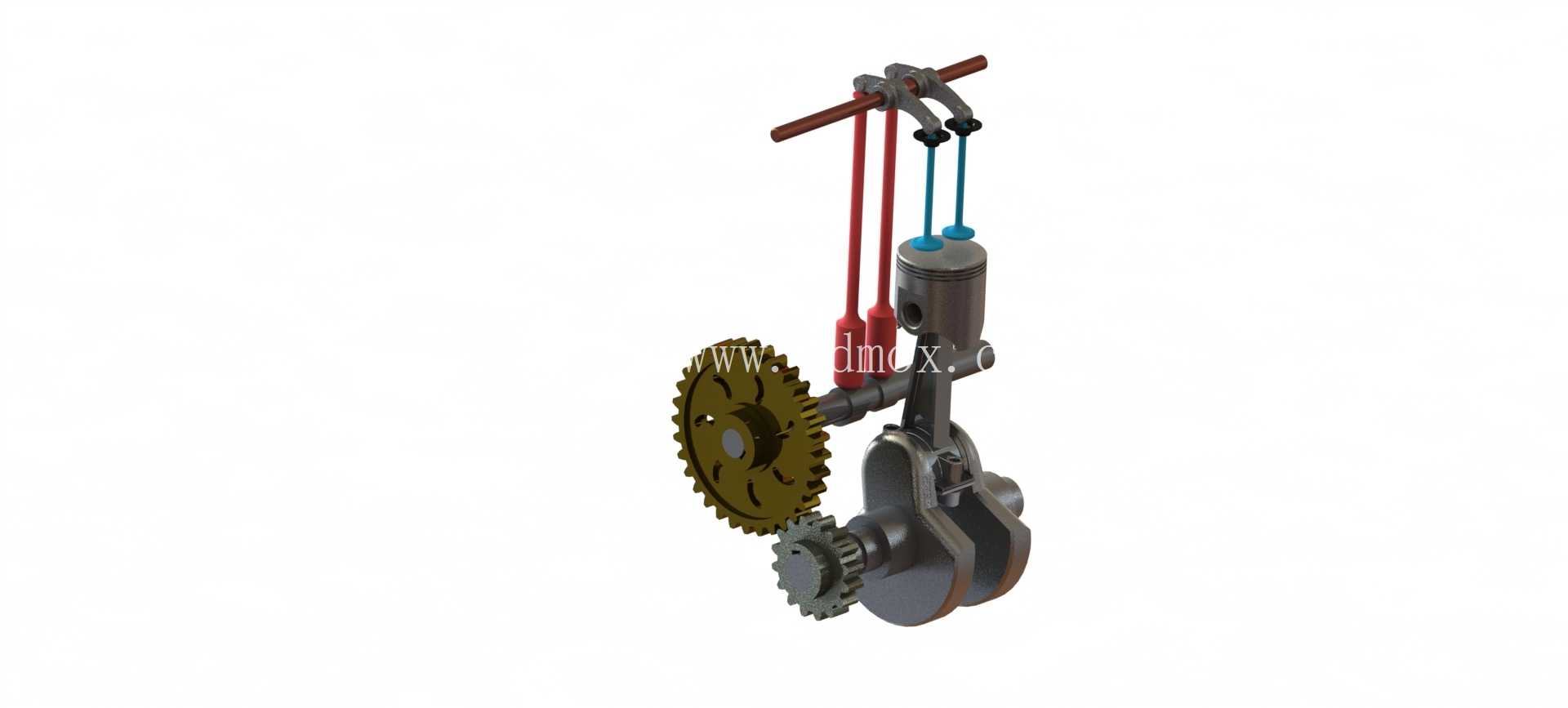

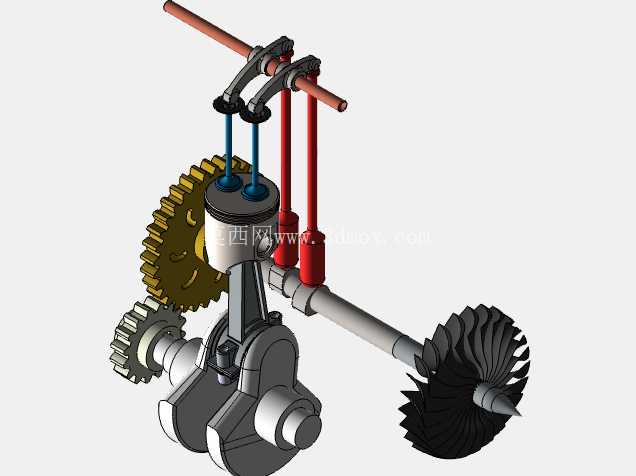

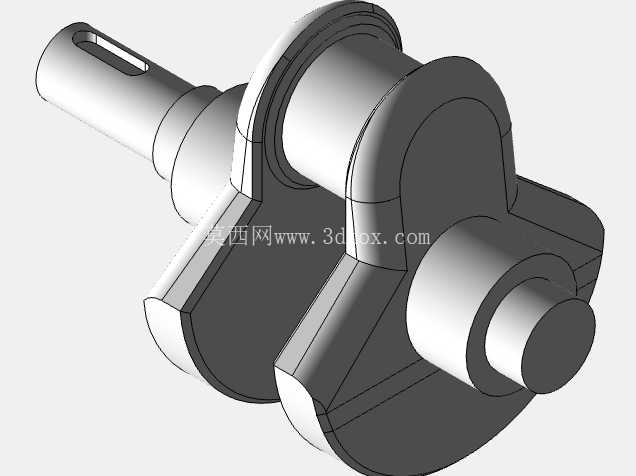

从功能特性来看，整套结构完整覆盖了活塞连杆曲柄系统、外部齿轮凸轮轴、摇臂驱动的进排气提升阀，还额外在杆端输出位置集成了涡轮叶片组件，可实现辅助发电或者气流二次负载演示。活塞组件的腕销、大端轴颈、曲柄腹板都做了贴合实际工程参数的细节还原，运动仿真过程中可以精准复现四冲程循环的正时关系，齿轮驱动的凸轮轴对应控制颜色编码的进排气阀门，能清晰区分进气、压缩、做功、排气四个冲程的阀门动作时序，不会出现逻辑混淆。涡轮叶轮直接耦合到杆端输出位置，可将往复运动转换后的旋转能量直接传递给外接负载，不管是连接微型发电模块还是气流演示组件，都能直观展示能量回收的逻辑，配套的爆炸视图可清晰呈现每个零件的装配关系，方便教学场景下的拆装讲解。

设计思路上采用了开放式布局，没有额外加装封闭的缸体外壳与外覆盖件，核心目的就是最大化可视化效果，让运动学研究和原理演示过程中，所有核心运动部件的动作轨迹都能直接被观察到，同时特意突出了从燃烧循环到涡轮动力输出的完整机械能传递路径，没有多余的装饰性结构干扰观察。所有运动副的配合间隙都参考实际小型单缸发动机的工程公差设置，比如活塞与缸套的配合间隙、连杆大端与曲柄销的转动间隙、凸轮轴与摇臂的接触行程，都能在运动仿真中还原真实的运动状态，不会出现干涉或者动作错位的问题。进排气阀门的升程、凸轮轴的型线也参考通用小型四冲程发动机的参数设置，正时关系完全符合实际发动机的工作逻辑，不是随意搭建的示意结构。

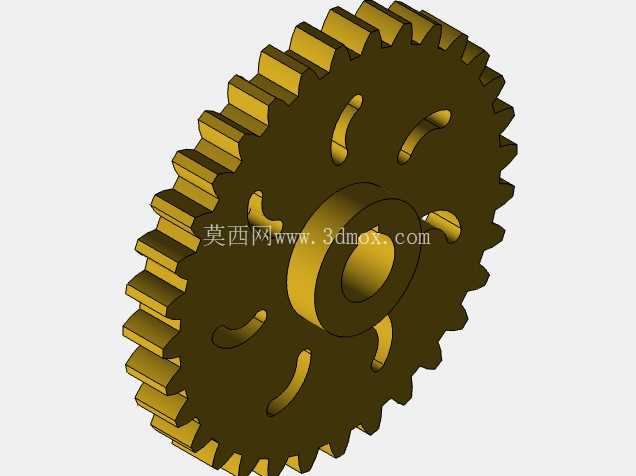

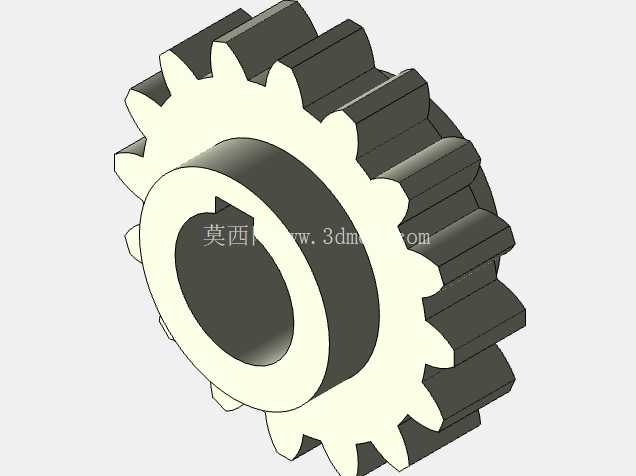

从安装边界与尺寸逻辑来看，整套结构的核心安装基准为曲轴的中心轴线，所有齿轮、凸轮轴、涡轮组件都围绕该轴线完成空间布局，横向安装边界从曲轴前端的启动齿轮端面延伸到涡轮叶片尾端，纵向安装边界从油底壳底部平面延伸到进排气摇臂的顶端，安装固定点设置在曲轴箱体的底部平面，预留了对应的安装孔位逻辑，可直接固定在演示台架或者测试支架上。涡轮叶片的径向尺寸经过匹配设计，不会和缸体、连杆组件发生运动干涉，进排气推杆的长度也匹配凸轮轴到摇臂的行程距离，保证阀门升程符合设计要求。齿轮组的传动比匹配曲轴与凸轮轴的2:1转速关系，完全符合四冲程发动机的正时传动要求，不会出现转速匹配错误的问题。

在实际应用中，这套模型既可以作为机械原理课程的直观教具，帮助学生理解曲柄连杆机构的运动逻辑、气门正时的控制原理、涡轮能量回收的实现方式，也可以作为小型动力设备研发的基础参考框架，设计人员可在这个开放式结构的基础上添加壳体、冷却系统、供油系统等组件，快速完成完整单缸涡轮发动机的方案迭代，不需要从零开始搭建核心运动结构，能大幅缩短前期方案验证的时间。
