Colchester2000车床主轴箱结构设计

　　在普通卧式车床的整机结构中，主轴箱是承担核心动力传递、转速切换、扭矩输出的关键功能部件，其结构合理性直接决定整台车床的加工精度、切削负载能力与操作便捷性，这款Colchester2000车床的主轴箱结构，正是面向中小型机械加工车间的通用车削作业需求设计，在欧美地区的小型机加工场景中保有量极高，至今仍有大量同型号设备在维修、改装、复产环节需要对应的结构参考。从实际应用场景来看，这类主轴箱主要适配中小型卧式车床的床身安装接口，承担轴类、盘类零件的外圆车削、内孔镗削、端面车削、螺纹车削等常规加工工序的动力输出，可适配不同材质的工件加工需求，从低碳钢、有色金属到工程塑料的切削作业，都能通过对应的转速档位匹配实现合理的切削线速度，

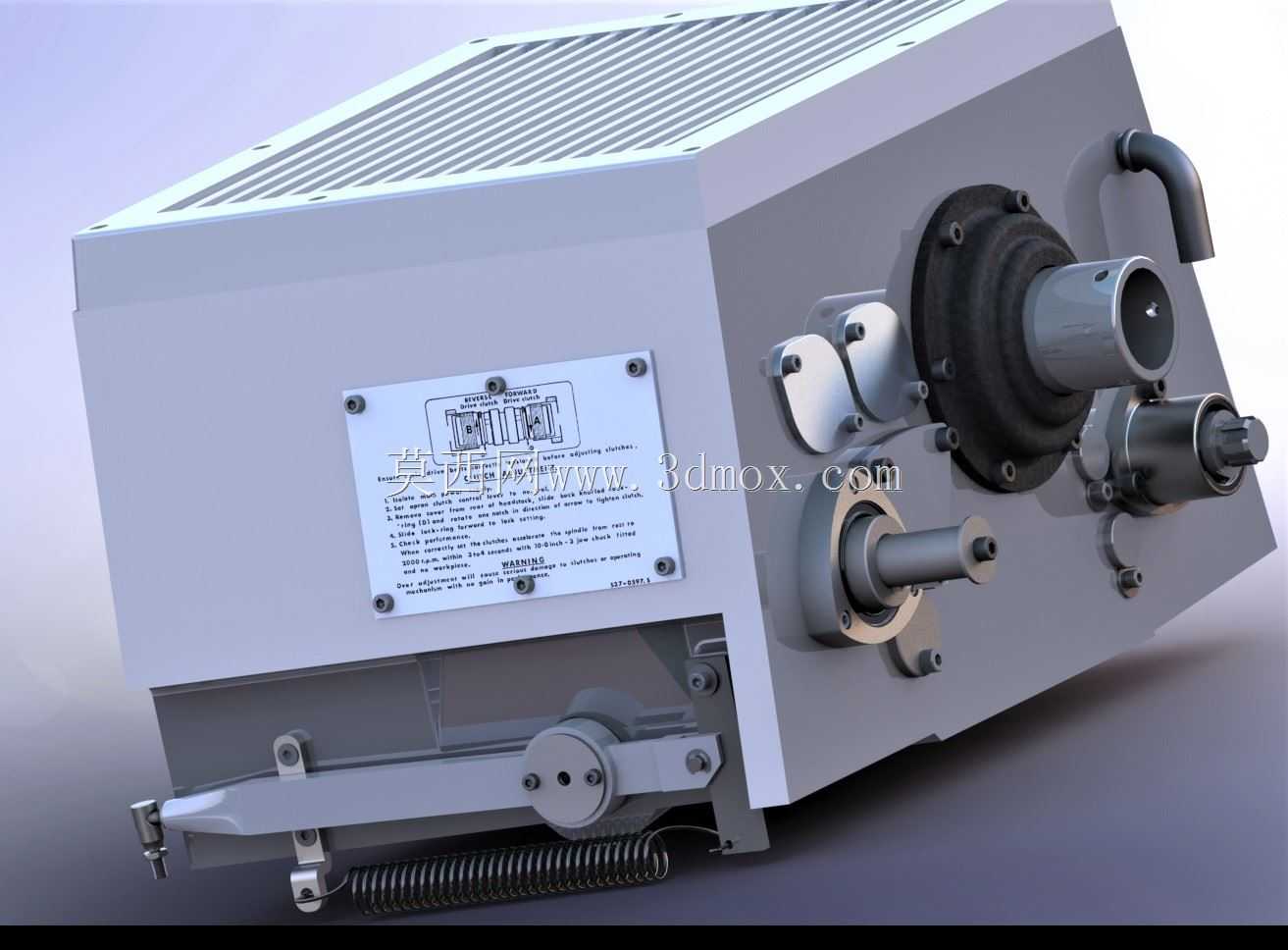

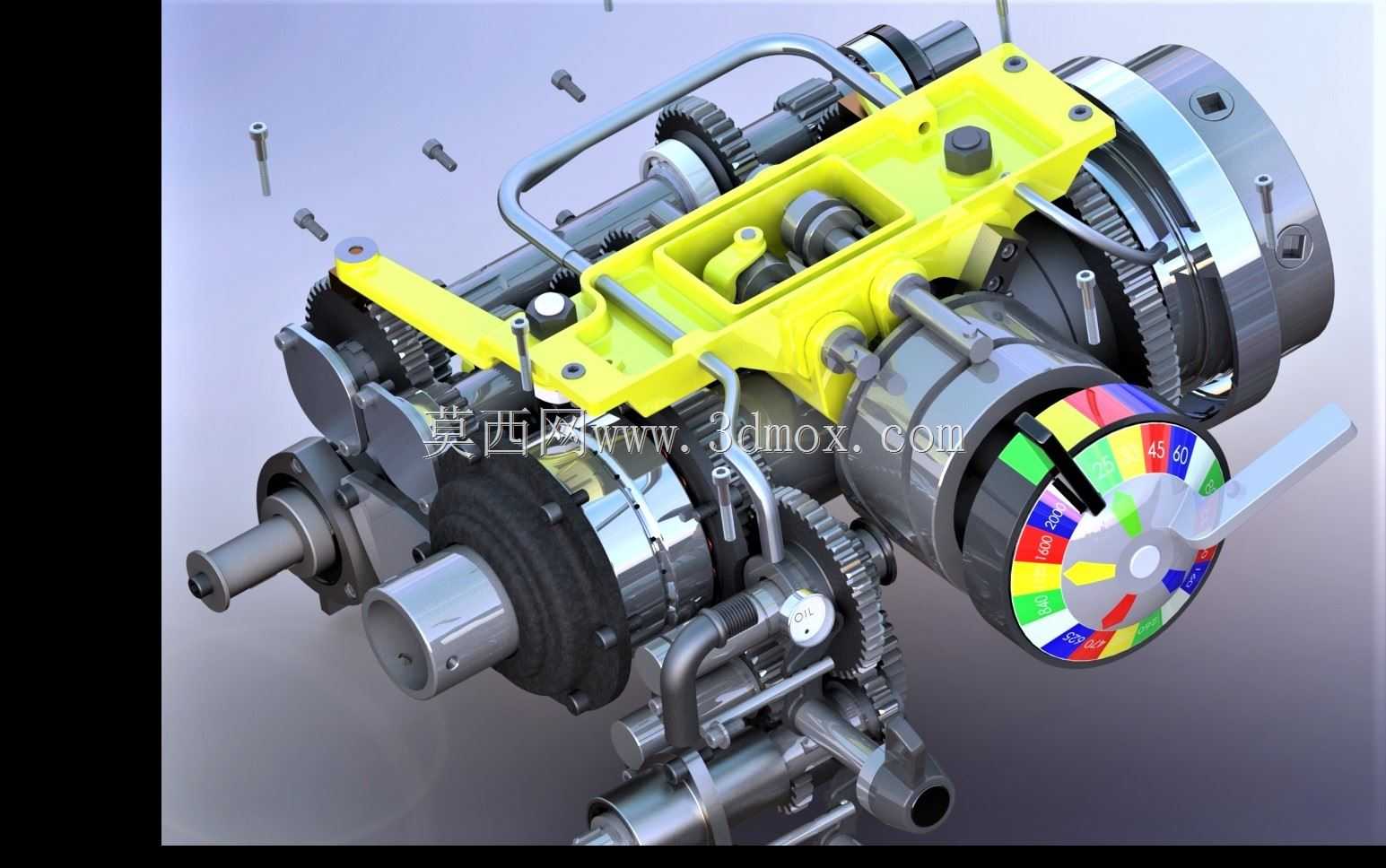

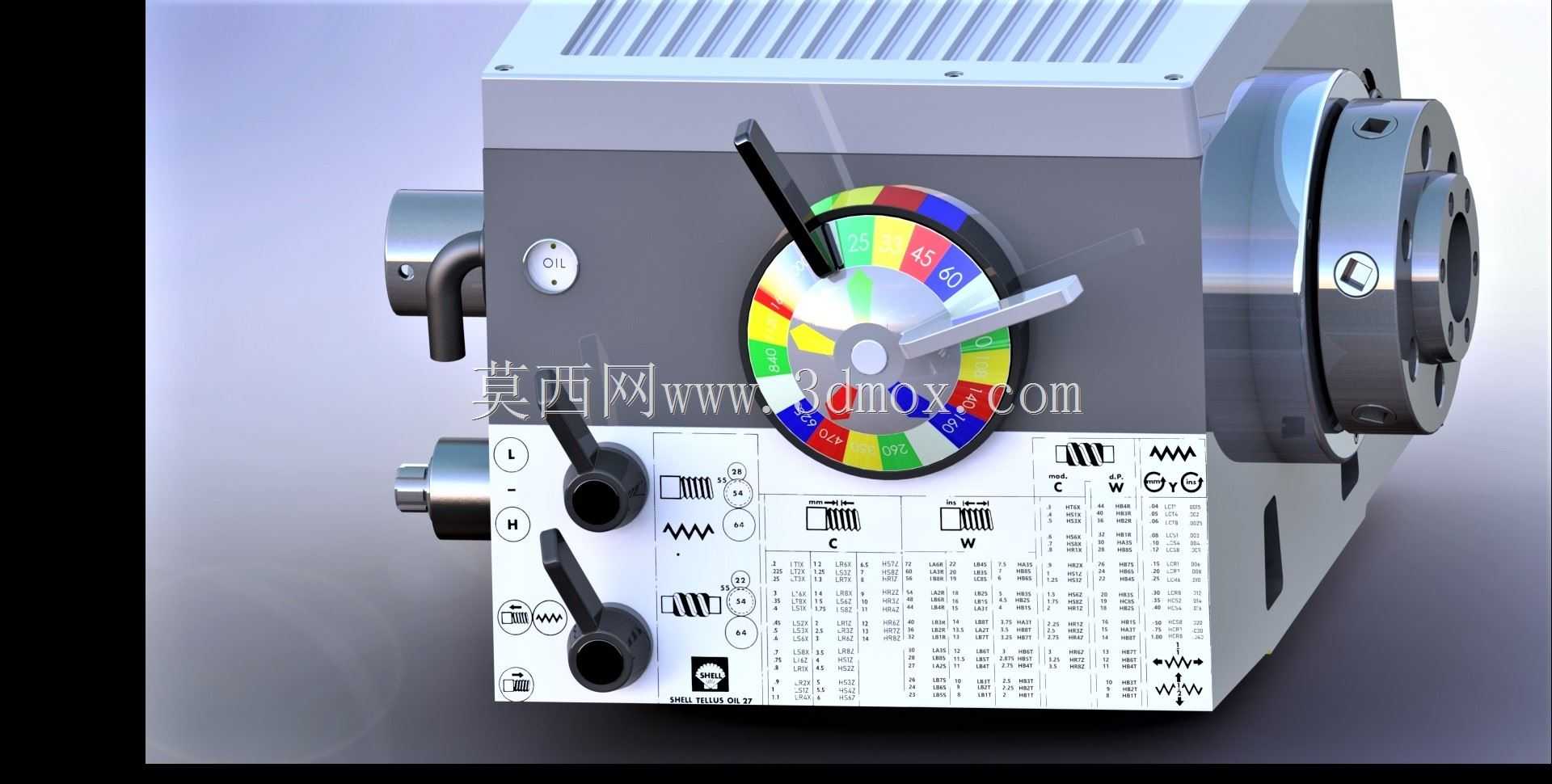

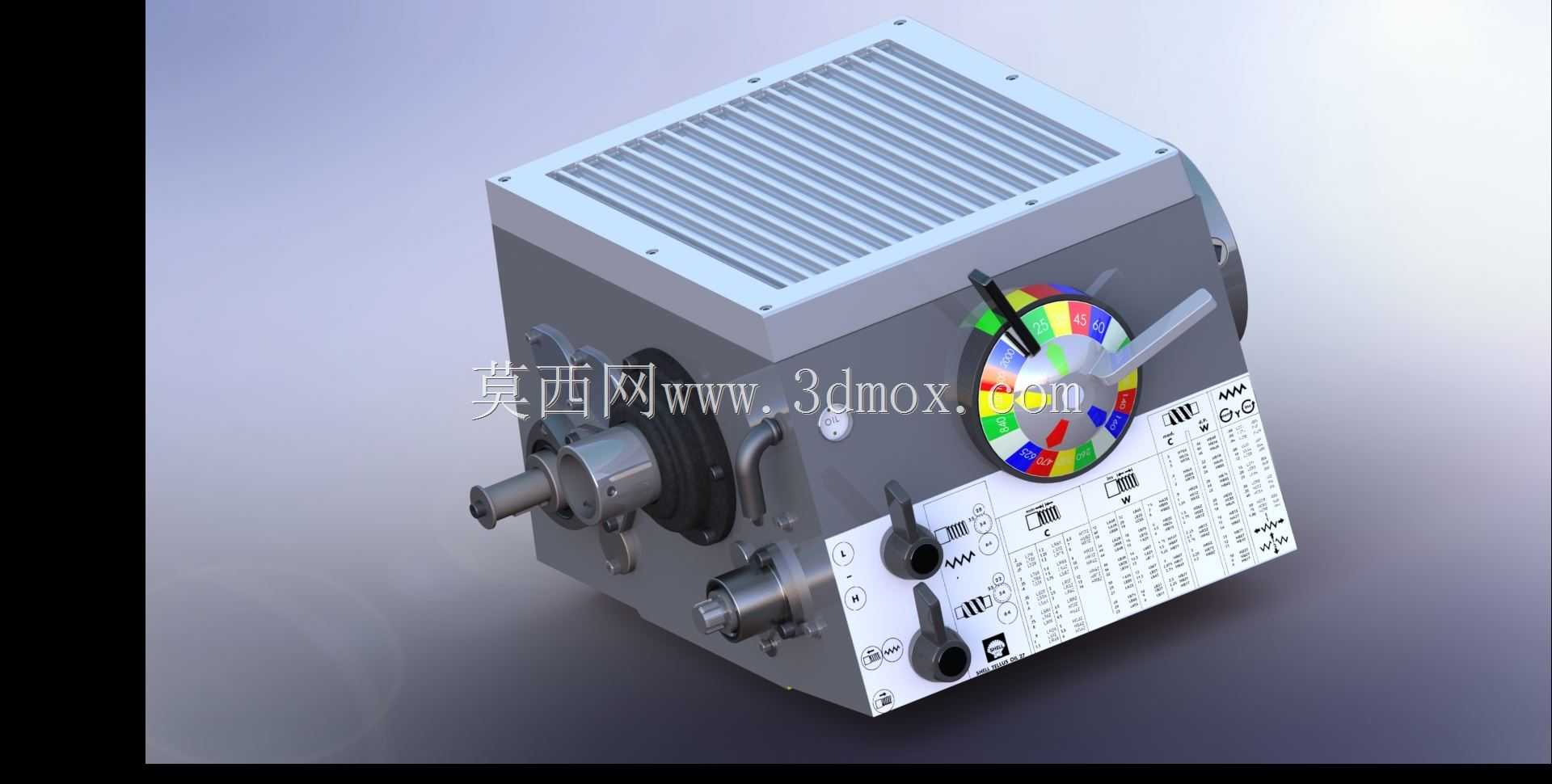

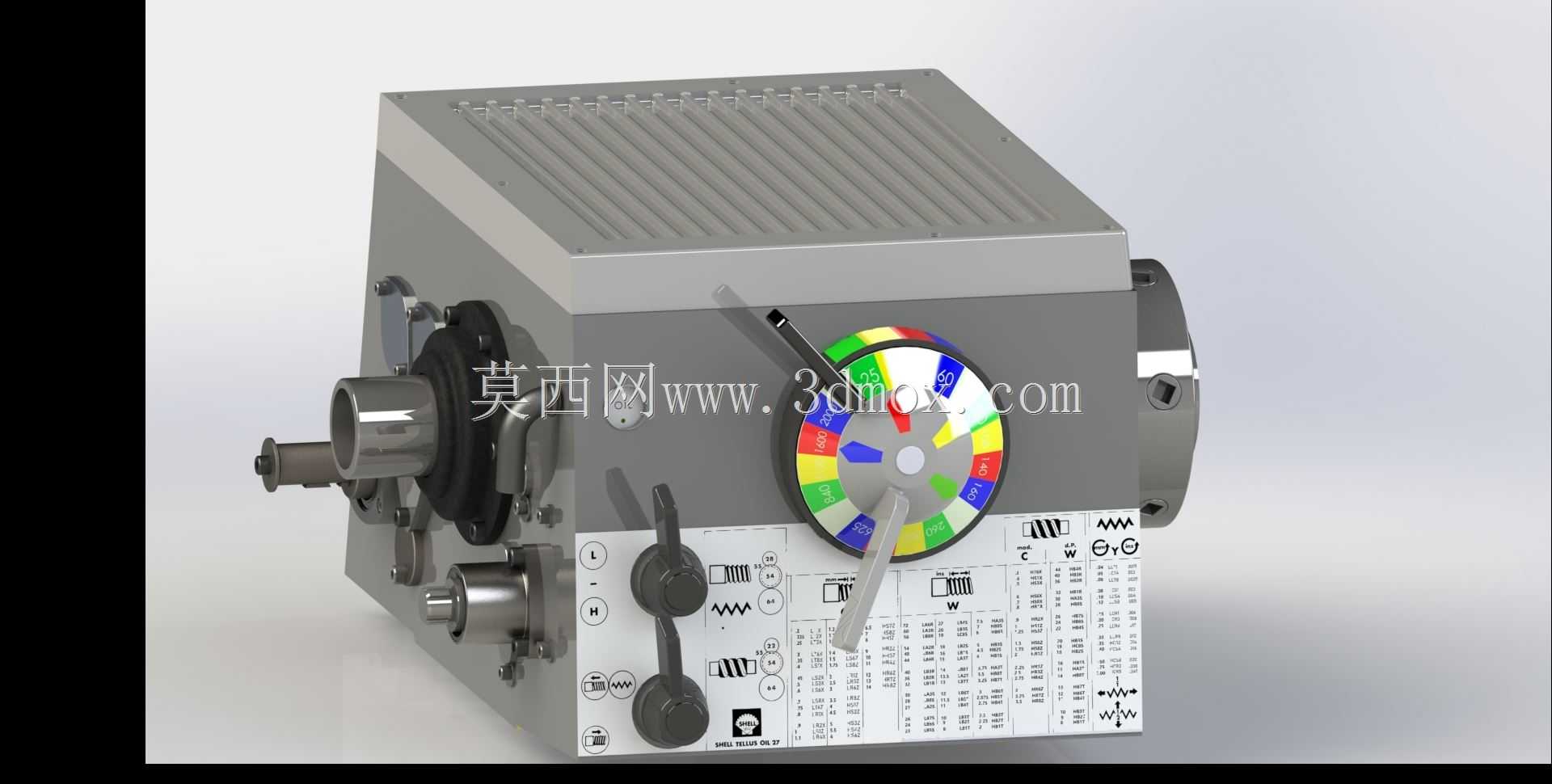

　　避免因转速不匹配导致的刀具磨损过快、工件表面粗糙度不达标等问题。从功能特性上看，该主轴箱采用多组滑移齿轮搭配的机械变速结构，外部设置的多档位转速切换手轮配合清晰的转速标识牌，操作人员可根据加工工序需求快速切换对应输出转速，无需额外配置变频调速单元即可覆盖常用的车削转速区间，对于早期的普通车床而言，这种纯机械变速结构的可靠性极强，日常维护仅需定期更换箱体内润滑油、检查齿轮啮合间隙即可，复杂车间工况下的故障发生率远低于电控调速结构。从设计思路层面拆解，整个箱体采用一体式铸铁铸造结构，箱体上部设置的散热筋结构，能够在主轴箱长时间连续运转过程中，将齿轮啮合、轴承转动产生的热量通过筋片增大散热面积快速散出，

　　避免箱体内温度过高导致润滑油粘度下降、齿轮润滑失效的问题；箱体前端的主轴输出端采用高精度轴承组支撑，保证主轴的径向跳动与轴向窜动控制在普通车床的精度要求范围内，可满足IT7-IT8级精度的常规车削加工需求；箱体侧面预留的各类操作手柄、油位观察、润滑注油接口，都按照一线操作人员的操作习惯布置，站在车床常规操作位置即可伸手完成转速切换、进给量匹配的操作，无需额外挪动身体位置，符合人机工程学的实际操作需求。关于外形尺寸与安装边界，该主轴箱的整体安装基面与对应型号车床的床身安装导轨完全匹配，箱体底部的定位止口与连接螺栓孔位可直接与床身端面的定位结构配合，安装时无需额外做适配改装，即可保证主轴轴线与床身导轨的平行度满足装配精度要求；

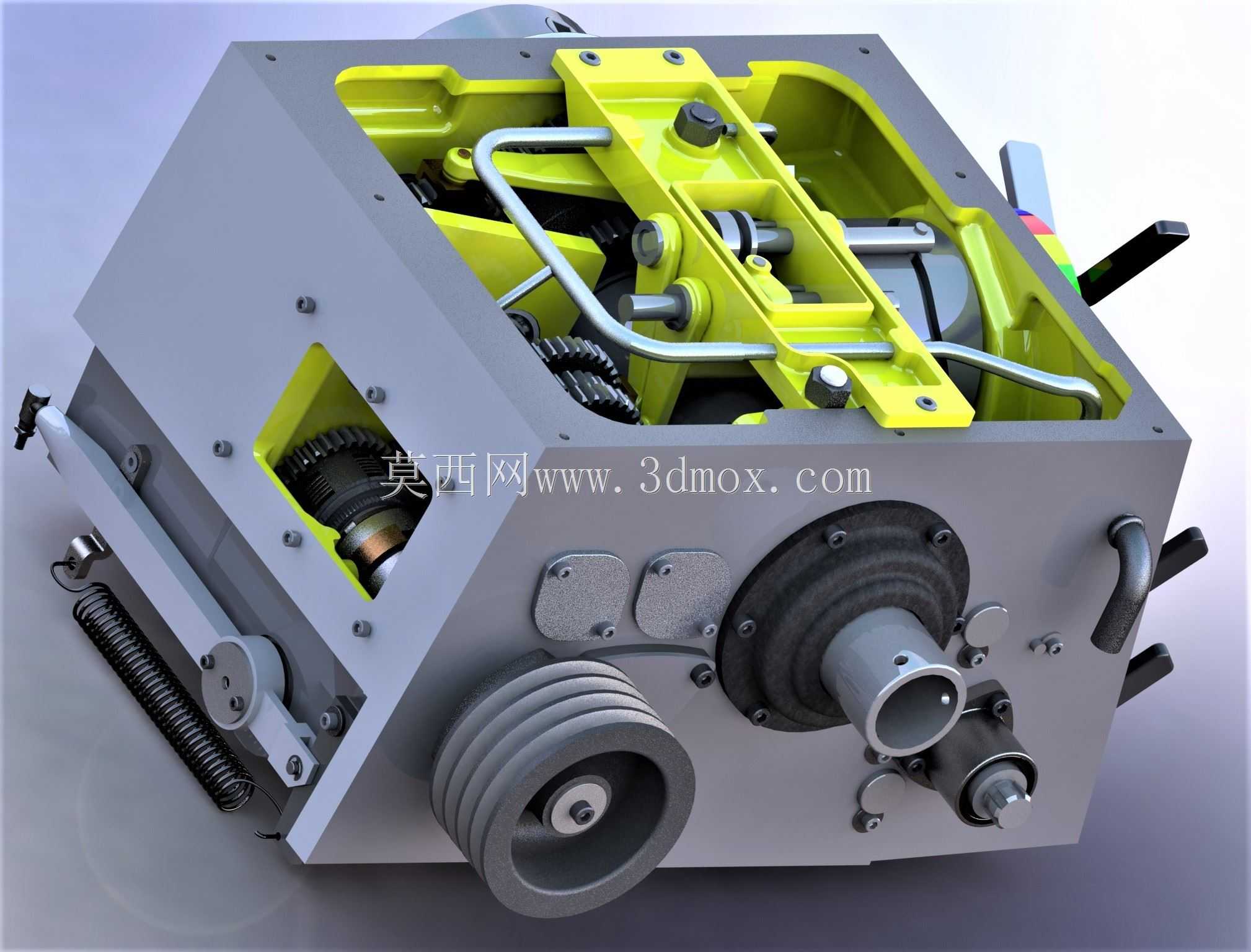

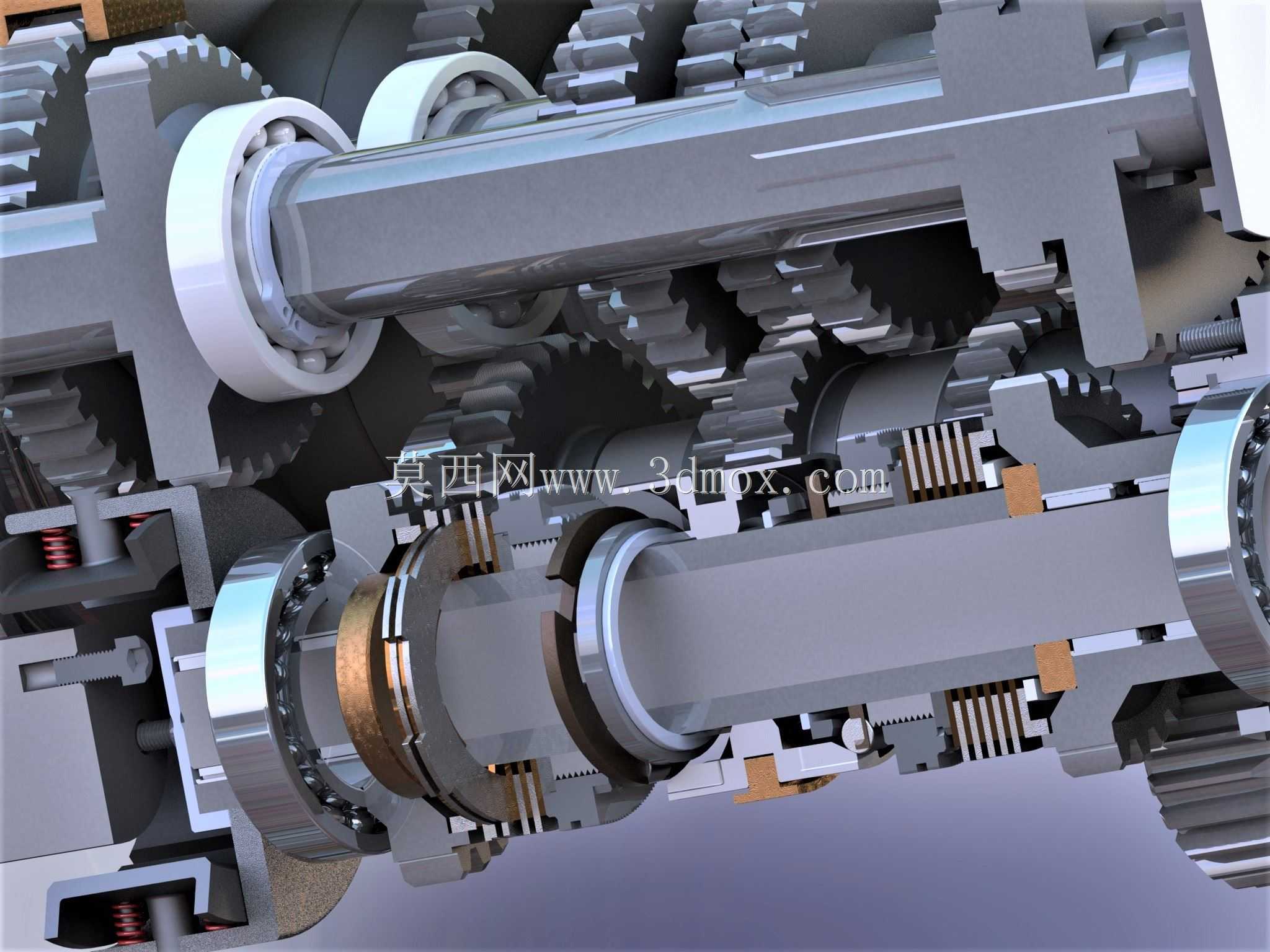

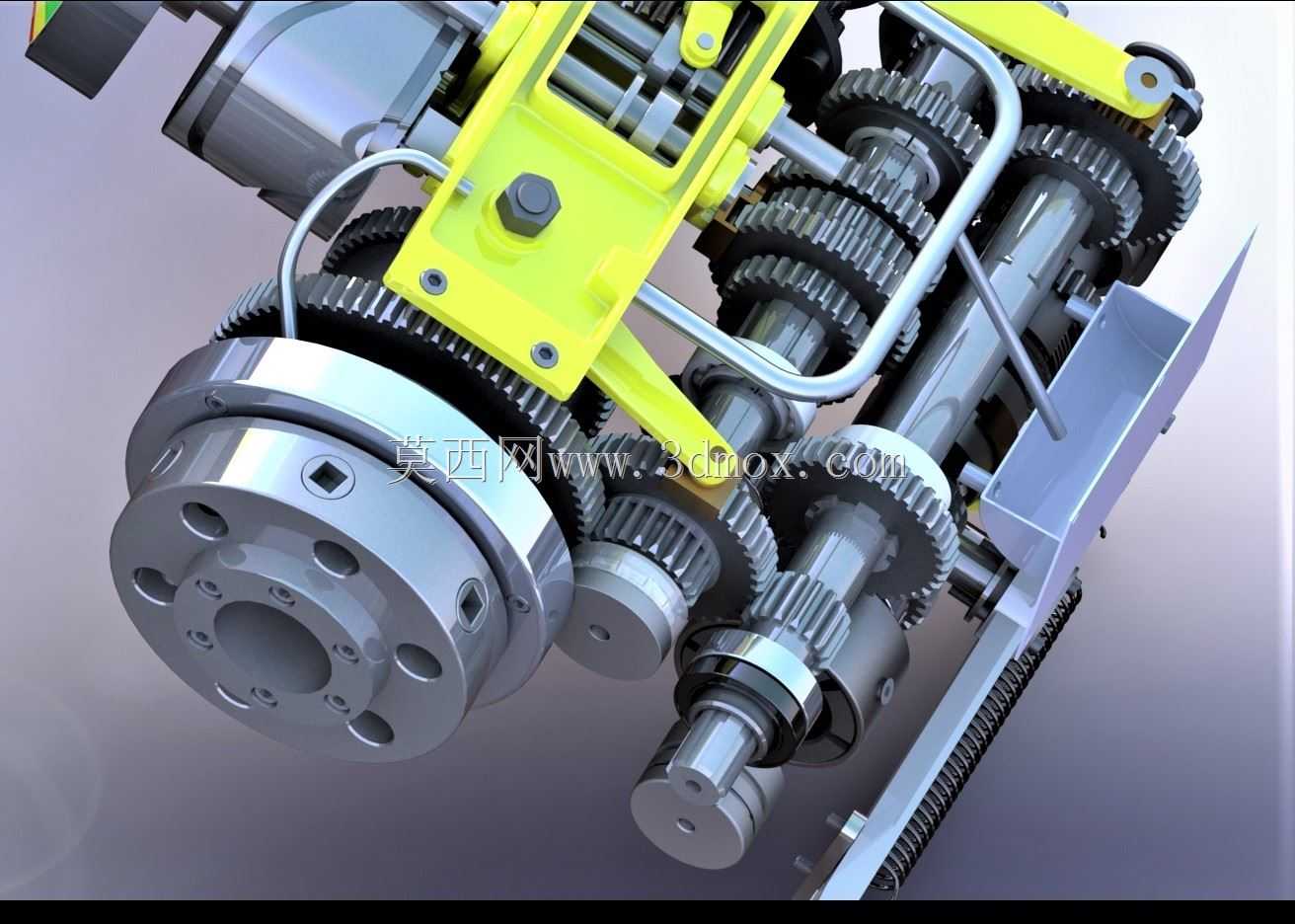

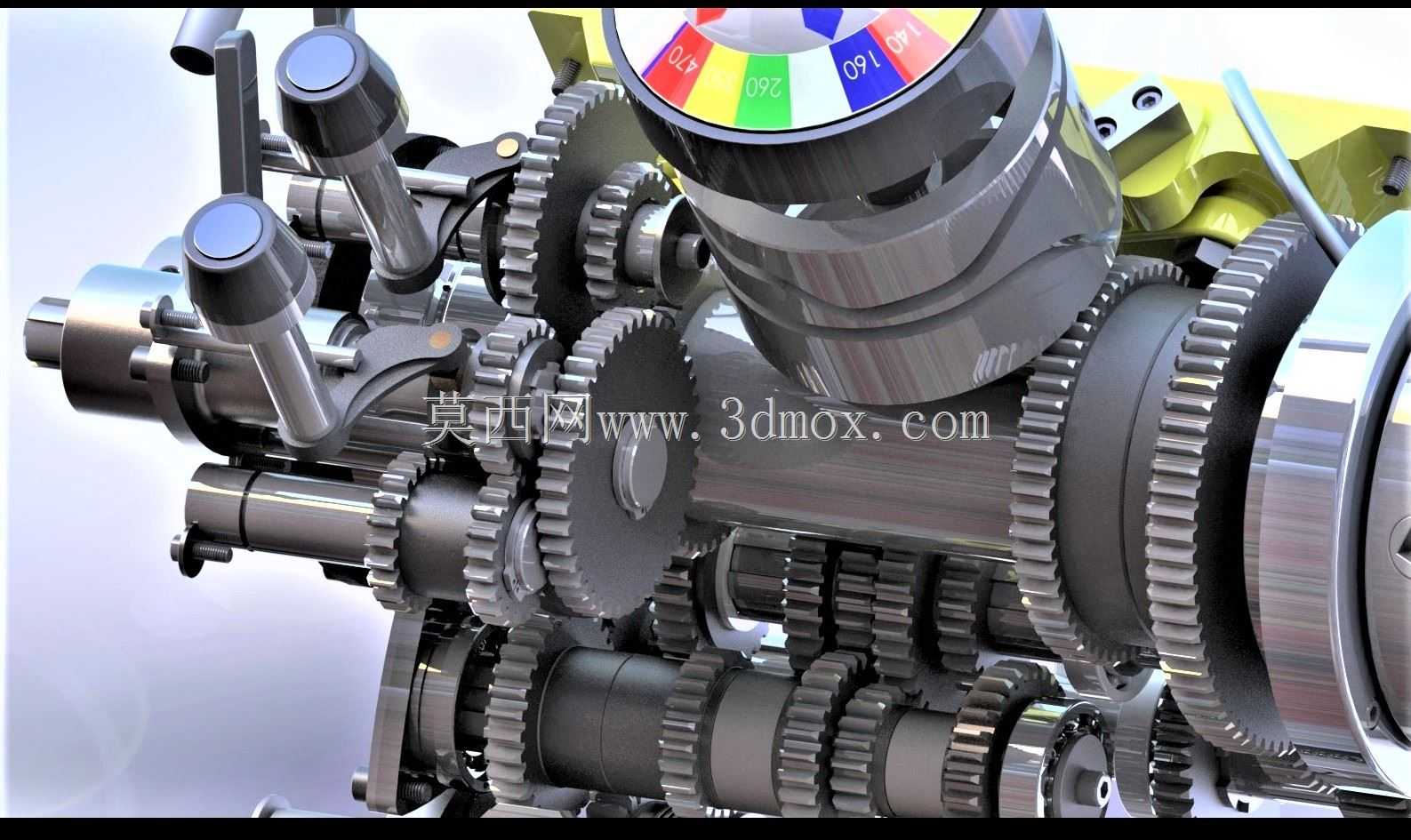

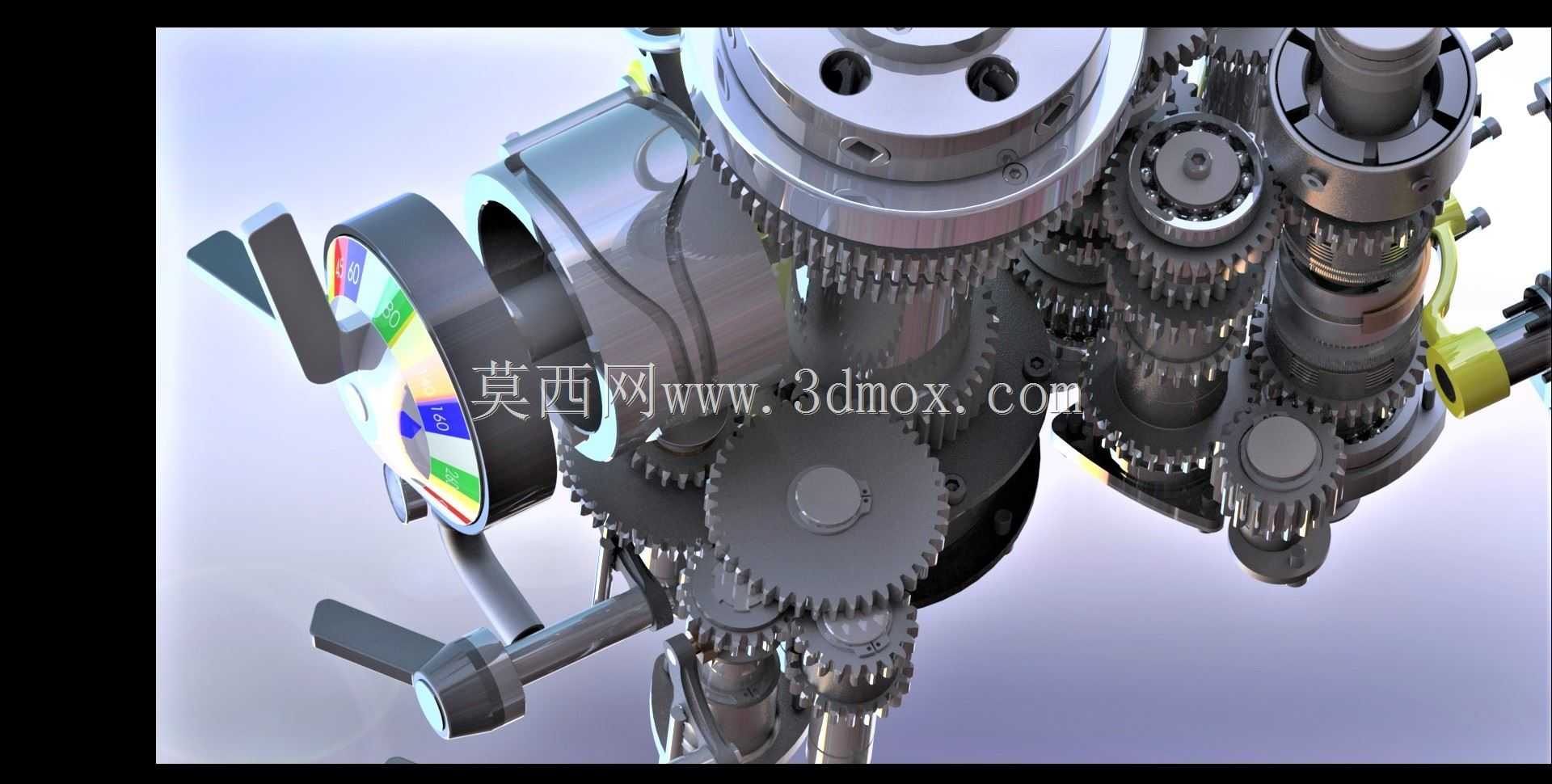

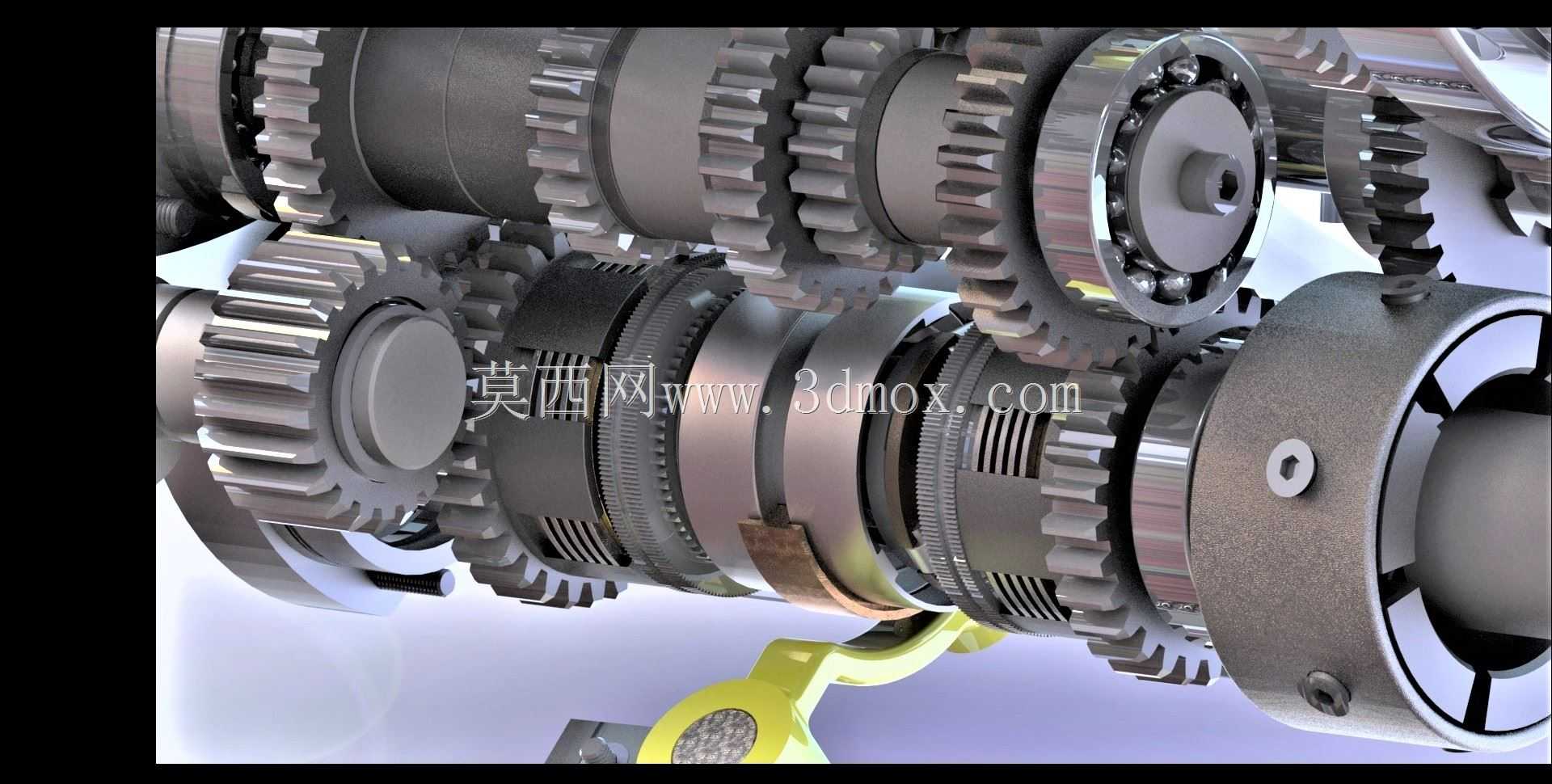

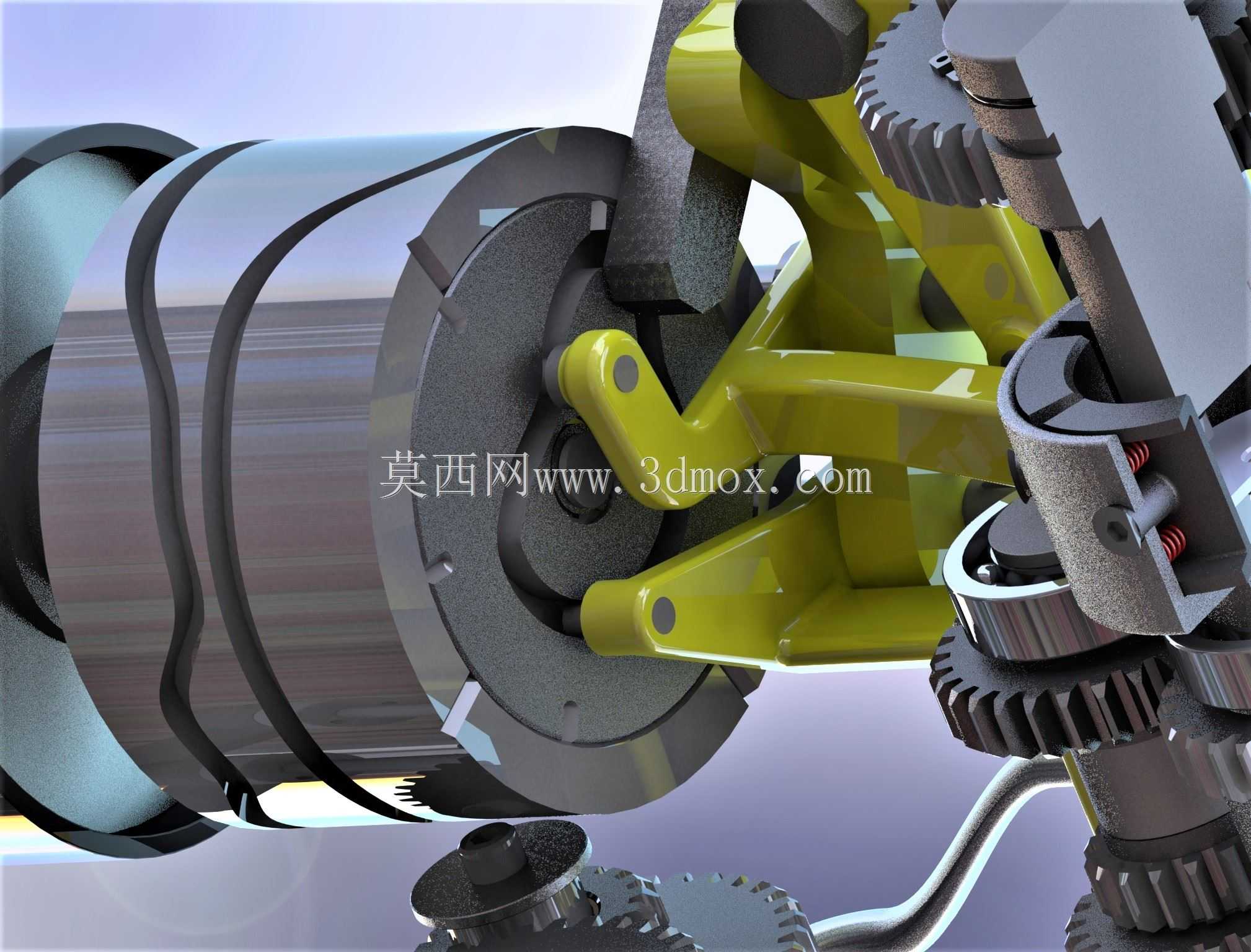

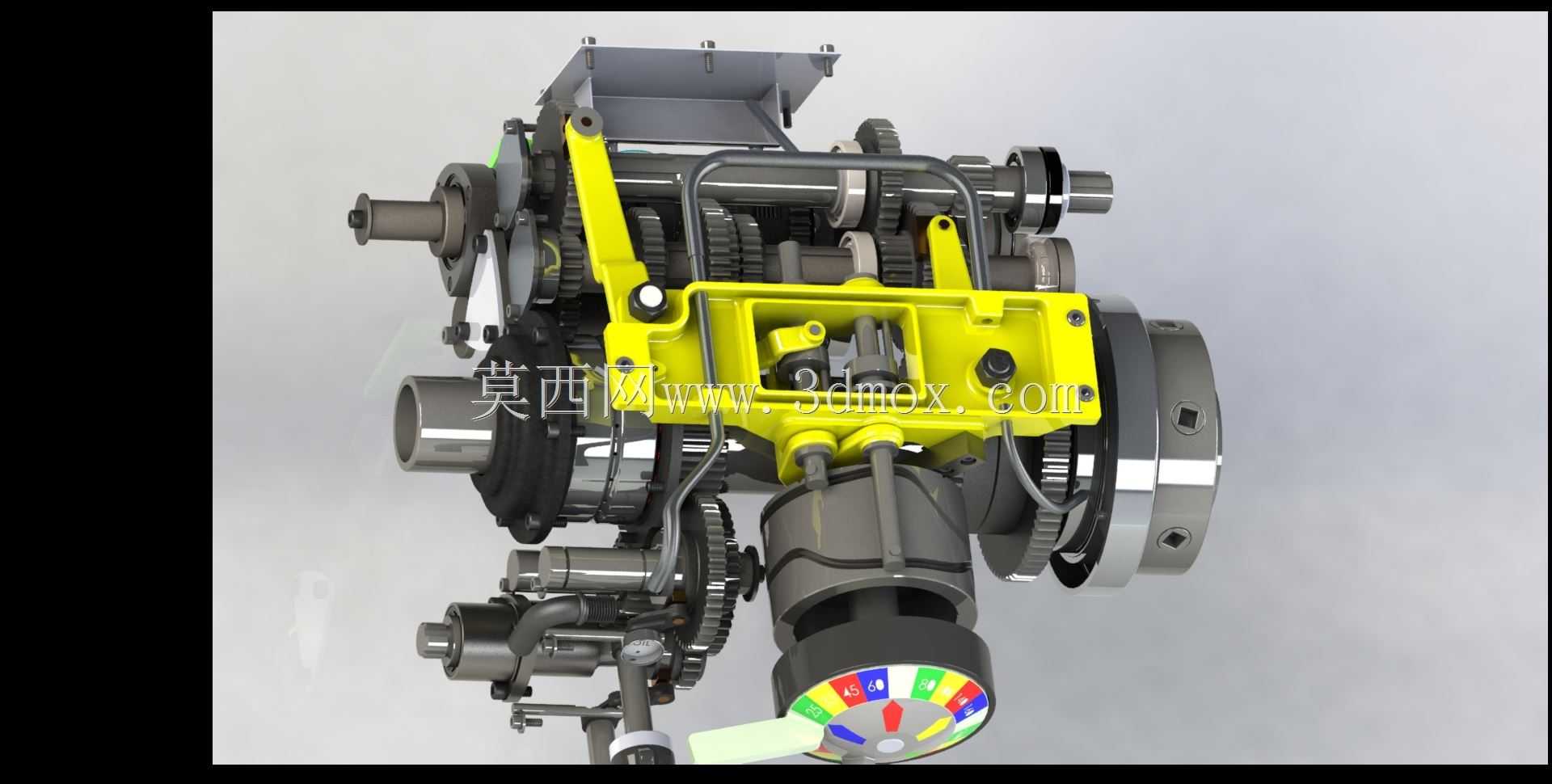

　　箱体的外部轮廓尺寸充分考虑了车床整体的操作空间预留，手轮操作位置不会与卡盘、刀架等周边部件产生运动干涉，箱体后部的动力输入接口可直接与电机传动带轮连接，输入轴的中心高与对应电机安装座的中心高匹配，传动带的张紧调节空间预留充足，日常更换传动带时无需拆解主轴箱主体结构即可完成操作。从内部结构的设计逻辑来看，箱体内的齿轮传动链按照转速从高到低的传递路径布置，高速级齿轮布置在靠近输入轴的位置，低速级大扭矩齿轮靠近主轴输出端，这种布置方式能够让传动过程中的扭矩分布更合理，减少高速轴的负载，降低运转过程中的振动与噪音；各传动轴的支撑轴承位置都设置了对应的润滑通道，箱体内的润滑油在齿轮运转带油过程中可直接到达轴承位置，实现持续润滑，无需额外配置集中润滑系统即可保证各运动副的润滑需求。在设备维修与改装场景中，这类主轴箱的结构拆解难度较低，箱体的剖分面设计合理，拆开箱盖即可直接接触到所有内部齿轮、传动轴与拨叉机构，更换磨损齿轮、调整拨叉间隙、更换密封件等日常维修作业都可在车间现场完成，不需要复杂的专用工装，这也是该型号车床能够长期在小型加工车间保持高保有量的核心原因之一。
