六缸径向布置星形动力装置结构设计

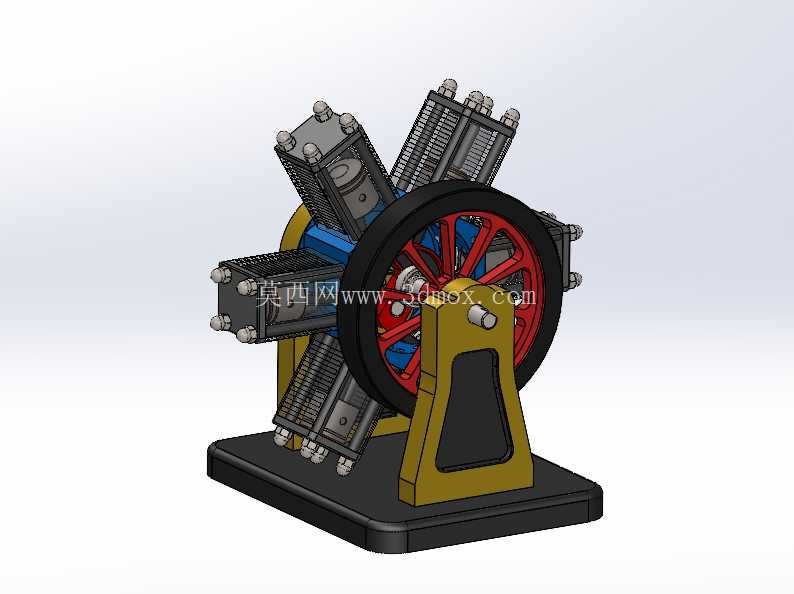

在早期轻型通航飞行器、复古定制改装车的动力选型场景中，径向布置的多缸星形动力装置始终是无法绕开的经典结构方案，这类动力单元的核心设计逻辑完全围绕风冷散热效率与动力输出平顺性展开，和直列、V型缸体布局的动力装置存在本质的结构差异。从实际安装边界来看，这套六缸星形动力的整体安装基座采用矩形铸铁底座设计，底座边缘预留了8个M10规格的螺栓固定孔位，可直接匹配轻型飞行器的发动机架、老式改装车的前置引擎舱安装位，整体径向最大尺寸集中在曲轴输出端的带轮辐飞轮位置，六个气缸以曲轴中心为原点呈60度夹角均匀环形排布，单缸缸体的轴向长度控制在合理范围内，不会出现单侧缸体外伸过长导致的重心偏移问题，整套动力单元的重心完全落在安装基座的中心区域，可大幅降低配套机架的减震设计难度。

从功能特性层面看，这种环形排布的缸体结构在运行过程中，每个缸体的散热鳍片都能直接接触迎面来流，不需要额外设计复杂的水冷管路、散热水箱与循环水泵结构，整套动力的外围附属部件数量比同功率水冷直列发动机减少近40%，在早期航空动力应用场景中，更少的附属部件意味着更低的空中故障概率，即便单个缸体出现点火故障，其余五个缸体依然能维持基本动力输出，保障飞行器能够滑翔迫降。动力传输路径上，六个气缸的活塞连杆共同连接在中央曲轴的曲柄销上，不同缸体的做功行程完全错开，曲轴每旋转两周即可完成六个缸体的依次做功，动力输出的脉动幅度远小于同缸数的直列发动机，不需要配备大质量的飞轮就能实现平稳的动力输出，图中展示的红黑辐条式飞轮除了提供转动惯量之外，还集成了启动齿圈与动力输出带轮功能，可直接通过皮带传动连接螺旋桨减速机构或者汽车的变速箱输入轴。

设计思路上，这套结构完全遵循了星形发动机的经典布局逻辑，缸体与曲轴箱的连接采用法兰面螺栓固定，每个缸体的进气、排气接口都朝向径向外侧，方便布置进气歧管与排气收集管，点火系统的分电器布置在曲轴箱的后侧位置，可按照缸体的做功顺序依次为每个缸体提供点火信号，基座上方的黄色支撑结构除了承托曲轴箱主体之外，还预留了机油加注口与油道观察孔，方便日常维护时检查机油液位与油质状态。需要注意的是，这类星形动力装置的润滑系统采用干式油底壳设计，和普通车用发动机的湿式油底壳存在明显区别，在倾斜姿态变化较大的航空应用场景中，不会因为机身倾斜导致机油泵吸空出现润滑失效问题，而在老式汽车改装场景中使用时，则需要额外匹配对应的机油储油壶与回油管路，才能适配车辆行驶过程中的姿态变化。

从实际应用的适配性来看，这套六缸星形动力的输出特性偏向中低转速区间，最大扭矩输出点集中在中低转速段，非常匹配螺旋桨的负载特性，不需要搭配复杂的减速机构就能直接驱动螺旋桨达到合适的叶尖线速度，而在复古汽车改装场景中，这种独特的缸体布置结构本身就具备极强的展示属性，外露的缸体散热鳍片与环形排布的结构完全不需要额外加装引擎装饰罩，就能呈现出极强的机械质感。在建模过程中需要重点关注每个连杆与曲轴曲柄销的配合间隙，以及不同缸体活塞在上止点、下止点位置时的运动干涉检查，由于六个连杆共用同一个曲柄销，连杆的轴向厚度、相邻连杆之间的垫片间隙都需要严格控制，避免运行过程中出现连杆侧磨的问题，同时缸体与曲轴箱的连接密封面需要预留密封胶圈的安装槽位，保障曲轴箱内部的压力稳定，避免出现机油渗漏或者曲轴箱压力异常的问题。
