十字轴式双轴万向传动连接结构

　　在非共线轴系的动力传递场景中，万向节是解决轴间夹角偏移、补偿安装误差的核心部件，这套十字轴式万向传动结构，针对中小扭矩传动场景的安装与使用需求做了针对性的结构优化，覆盖轻型工程机械、农用设备、小型车辆转向与传动系统的适配需求。从实际应用场景来看，这类双轴万向结构常被布置在动力输出端与执行端存在动态角度变化的位置，比如小型工程机械的操作杆联动机构、农用运输车辆的转向传动路径、非标自动化设备的变角度动力传递工位，能够在两轴轴线夹角不超过25度的工况下持续稳定传递旋转扭矩，避免刚性轴连接在角度偏移时出现的卡滞、轴件弯曲断裂、轴承过载损坏等问题。

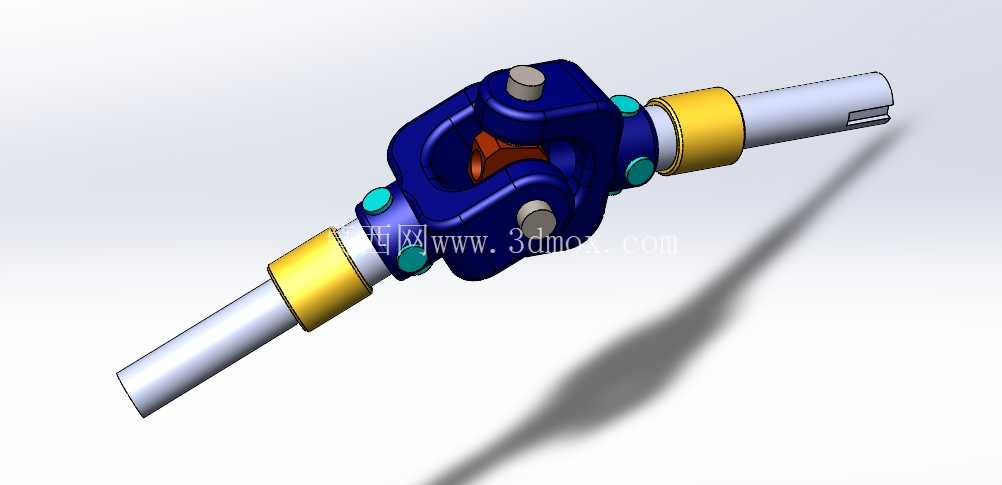

　　结构设计上，核心采用十字形星轮作为扭矩传递的中间载体，两个轭架分别卡接在十字轴的两对垂直轴颈上，轴颈位置预留了润滑脂存储腔与密封件安装槽，实际装配时会在轴颈与轭架的配合面加装耐磨衬套与密封圈，既减少转动过程中的摩擦磨损，也能阻挡外界粉尘、水汽进入配合间隙，延长部件的维护周期。两侧的传动轴采用等直径光轴设计，轴端加工有开口销安装槽，用于和外接的轴套、带轮或者联轴器做轴向固定，避免传动过程中轴件出现轴向窜动；轴身靠近轭架的位置设计有环形定位凸台，用来限定轴套类连接件的安装位置，保证装配时两侧外接部件的轴向位置精度，减少动平衡偏差带来的运转振动。

　　轭架与十字轴的连接位置采用了销钉式轴向限位结构，相比卡簧限位的结构，销钉固定的抗冲击能力更强，能够承受频繁正反转带来的轴向冲击力，适合需要频繁换向、存在冲击载荷的传动工况。从安装边界来看，整套结构的最大回转外径控制在轭架的外轮廓尺寸范围内，安装时需要预留的径向空间不超过轭架最大外径的1.2倍，避免转动过程中轭架与周边的机架、护罩发生运动干涉；两侧轴段的同轴度偏差在设计允许的角度范围内时，不需要额外调整安装基准就能正常装配，降低了现场安装的调试难度。

　　实际选型使用时，需要根据传递的额定扭矩匹配对应轴径的规格，这套结构的轴件采用调质处理的中碳钢材质，十字轴表面做渗碳淬火处理，表面硬度能够达到HRC55-60，在额定扭矩工况下的使用寿命可以满足常规工业设备的使用要求。在动态运转过程中，单个十字轴万向节存在瞬时传动比波动的问题，这套结构如果用于对传动平稳性要求较高的场景，可以成对使用该万向节，通过调整中间轴的相位角来抵消传动比波动，实现等速传动，适配转速更高、传动精度要求更严格的工位。结构的所有配合面都预留了合理的公差配合间隙，十字轴轴颈与轭架孔的配合采用间隙配合，既保证转动灵活，不会出现卡滞，也不会因为间隙过大导致传动回程误差超标，适合对传动响应速度有一定要求的联动机构。
