交错轴蜗杆蜗轮啮合传动结构设计

这套蜗杆蜗轮啮合结构，核心服务于小空间内需要大减速比、且要求反向自锁的传动场景，常见于中小型输送设备的进给驱动单元、小型机床的分度机构、自动化生产线的转角动力传递工位，以及部分需要防止负载倒拖的升降类执行端。从实际落地的工况适配性来看，这类传动结构的核心优势在于单级即可实现10-60的传动比，相比平行轴圆柱齿轮减速组，能在更小的安装空间内完成高减速比的动力匹配，不需要多级齿轮堆叠，大幅压缩传动单元的整体体积。

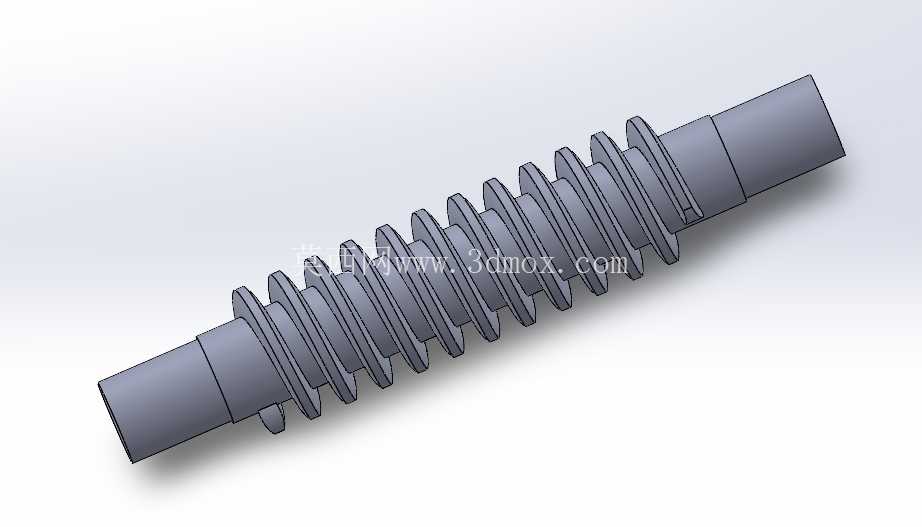

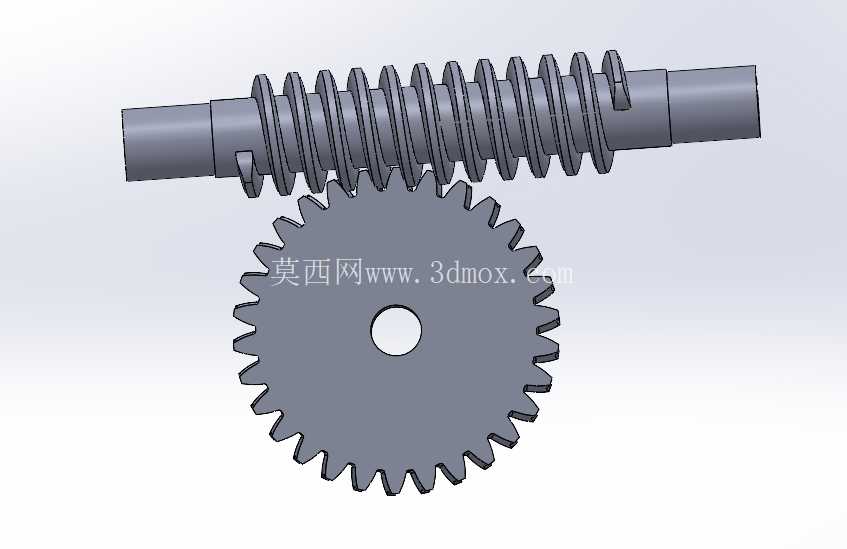

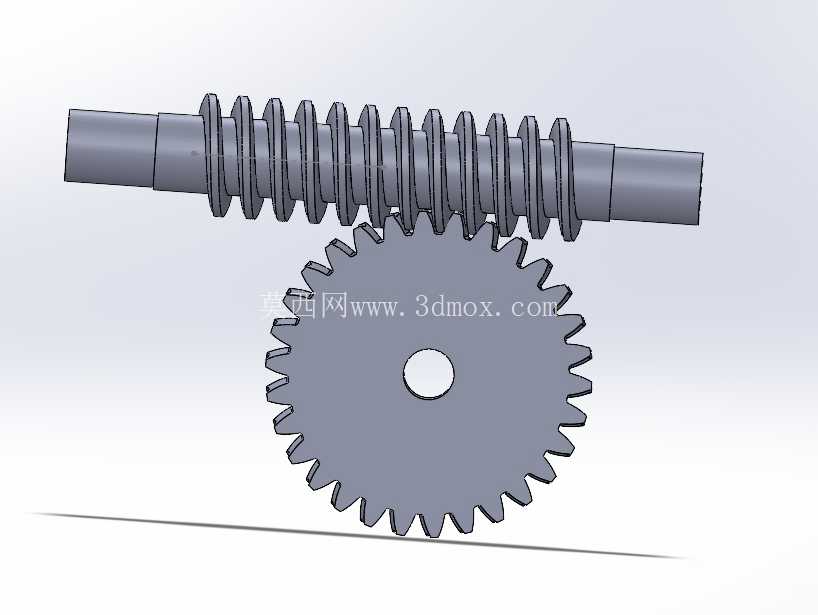

从结构设计逻辑来看，蜗杆采用轴向齿廓为直线的圆柱蜗杆结构，齿面沿杆身螺旋分布，螺旋升角经过匹配计算，确保与蜗轮齿面形成线接触啮合，而非点接触，以此降低齿面接触应力，提升长期运行的耐磨性能。蜗轮采用辐板式结构，中心设置通孔用于安装传动轴，轮齿沿周向均匀分布，齿形经过修形处理，啮合过程中能实现渐进式接触，减少啮入啮出的冲击载荷，降低运行过程中的振动与噪音。设计过程中需要严格控制蜗杆与蜗轮的中心距偏差，中心距的公差直接影响齿侧间隙与啮合接触面积，若中心距偏大，会导致齿侧间隙过大，传动回程误差超标，无法满足精密分度类场景的精度要求；若中心距偏小，则会导致齿面啮合过紧，运行阻力陡增，齿面磨损加快，严重时甚至会出现卡滞无法转动的情况。

安装边界方面，蜗杆两端预留轴颈用于安装支撑轴承，轴承位的直径公差需取k6级过渡配合，确保轴承内圈与轴颈无相对滑动，同时方便装配时的压装操作；蜗杆轴端可根据需求设置键槽，用于连接动力输入侧的联轴器或带轮。蜗轮中心孔同样设置键槽，与输出轴采用H7/k6过渡配合，确保扭矩传递过程中无相对窜动。安装时需要保证蜗杆轴线与蜗轮轴线的空间交错角为90度，轴线的平行度（空间交错后的垂直度公差）需要控制在0.02mm/100mm以内，否则会出现齿面偏载，局部齿面应力集中，大幅缩短零件使用寿命。

功能特性上，这套结构具备天然的反向自锁能力，即只能由蜗杆侧驱动蜗轮侧转动，无法通过蜗轮侧反向带动蜗杆转动，这一特性在升降类设备中可以省去额外的制动机构，当动力输入中断时，负载端不会因为自重出现下滑，提升设备运行的安全性。同时，由于啮合过程中同时参与啮合的轮齿对数较多，一般能达到2-3对齿同时接触，因此传动平稳性优于直齿圆柱齿轮，运行噪音更低，适合对噪音控制有要求的民用设备或办公类机械场景。

在实际选型适配时，需要根据输入转速、输出扭矩、负载冲击系数来匹配对应的模数与齿宽，蜗杆的齿宽需要略大于蜗轮的啮合齿宽，避免装配时的轴向窜动导致啮合脱离；蜗轮的齿宽则需要覆盖蜗杆的啮合工作段，确保全齿宽参与接触，提升承载能力。齿面粗糙度方面，蜗杆齿面需要达到Ra1.6以下，降低啮合过程中的摩擦系数，减少传动过程中的功率损耗，提升整体传动效率；蜗轮齿面可根据载荷等级选择Ra3.2或Ra1.6，若采用锡青铜材质制作蜗轮，搭配淬硬磨削的钢制蜗杆，能进一步提升耐磨性能，延长结构的维护周期。

这类传动结构的设计难点在于蜗轮齿形的生成，需要根据蜗杆的参数进行范成加工模拟，确保三维模型中的齿形与实际加工后的齿形完全一致，避免后续生产过程中出现啮合干涉。建模过程中需要严格控制螺旋线的导程、齿厚、齿顶高与齿根高参数，装配时需要调整蜗杆的轴向位置，确保蜗轮轮齿处于蜗杆螺旋齿的中间啮合位置，避免出现一端接触的偏载情况。对于需要进行运动仿真的场景，要添加正确的运动副约束，蜗杆设置旋转副，蜗轮设置垂直交错的旋转副，添加齿轮耦合约束，即可模拟真实的传动比与运动过程，验证传动过程中是否存在干涉，检查运动行程是否符合设计要求。
