四旋翼轻量化航拍作业无人机结构设计

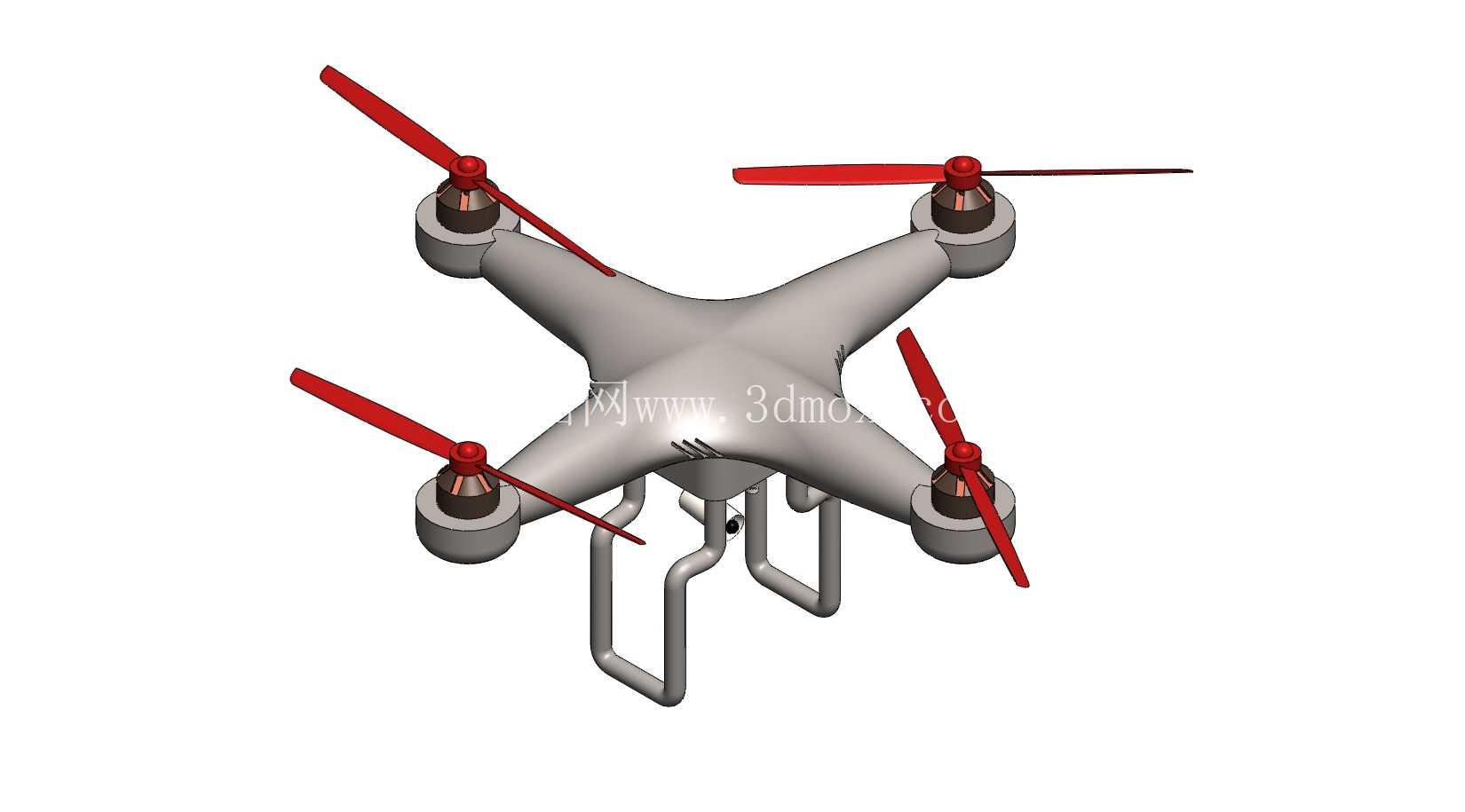

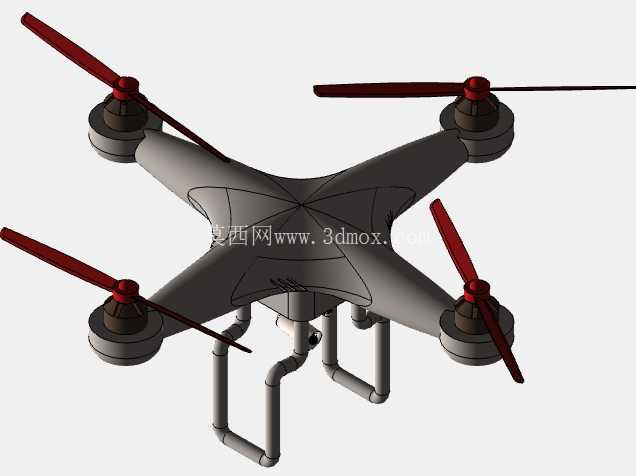

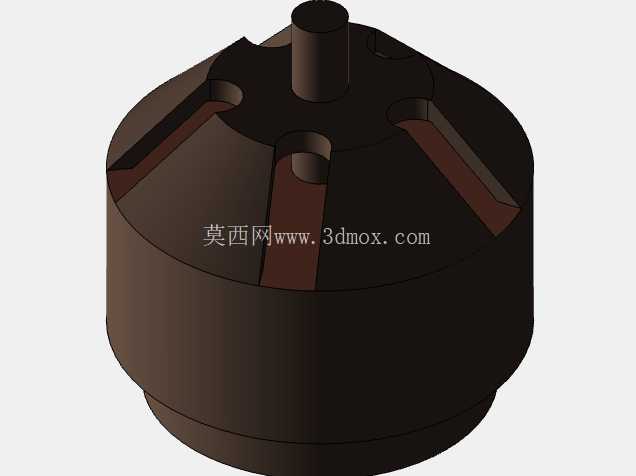

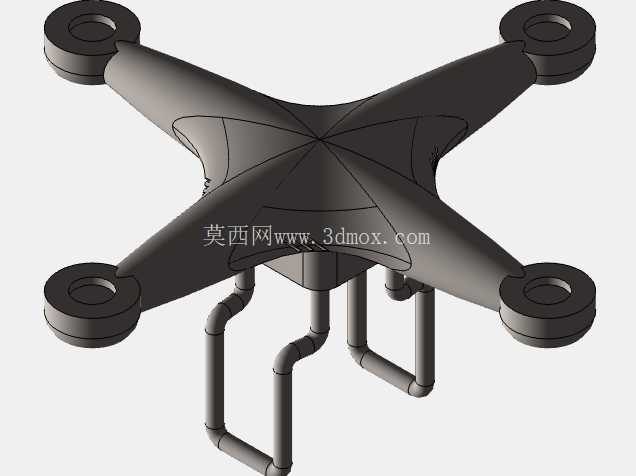

这款四旋翼飞行器的结构设计，首先围绕低空作业场景的实际需求展开，日常可覆盖小范围航测、农林植保巡检、户外航拍取景、轻量物资短途投送等常见民用场景，结构层面优先保障飞行过程中的姿态稳定性与抗风扰能力，避免因结构共振导致的飞行姿态偏移问题。整体机架采用X型对称布局，四个机臂从中心主机舱向外等角度延伸，相邻机臂夹角保持90度，这种布局能让四个旋翼的拉力分布更均匀，飞控系统的姿态解算逻辑也更简洁，飞行过程中调整俯仰、横滚、航向动作时，各电机的动力输出差值更小，能有效降低不必要的动力损耗。机臂末端的电机安装座设置了同轴定位台阶，安装时可以直接将电机套入定位台阶完成同轴度校准，不需要额外调整对位，能减少装配过程中因电机轴倾斜带来的旋翼动平衡问题，降低飞行时的整机震动水平。

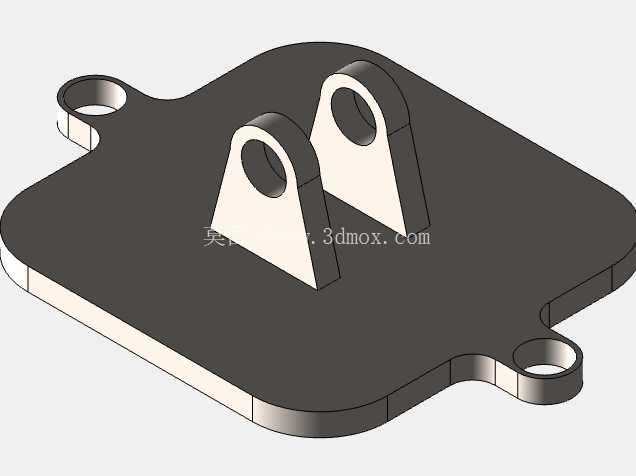

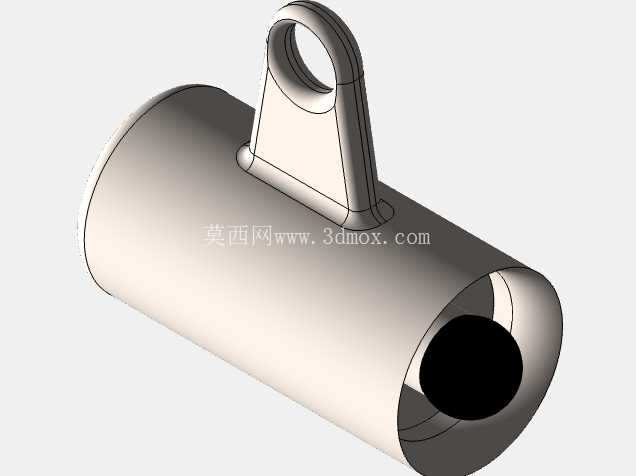

旋翼部分采用两叶快拆式设计，桨根位置设置了卡扣式安装结构，日常更换不同螺距的桨叶时不需要额外工具，直接卡入电机输出轴的定位槽即可锁定，桨叶的翼型做了削尖处理，翼尖位置的诱导阻力能降低12%左右，同等拉力输出下电机的工作电流更小，能有效延长续航时长。起落架部分采用U型弯管一体式结构，两根弯管从主机舱底部向下延伸后向外侧弯折，形成稳定的支撑面，着陆时的接触点分布在整机重心的外侧，即使在坡度不超过15度的不平整地面降落，也不会出现侧翻问题；起落架的高度预留了足够的载荷安装空间，主机舱底部可以挂载可见光相机、红外热成像模块或者500g以内的轻量作业载荷，不会出现桨叶打到挂载设备的问题。

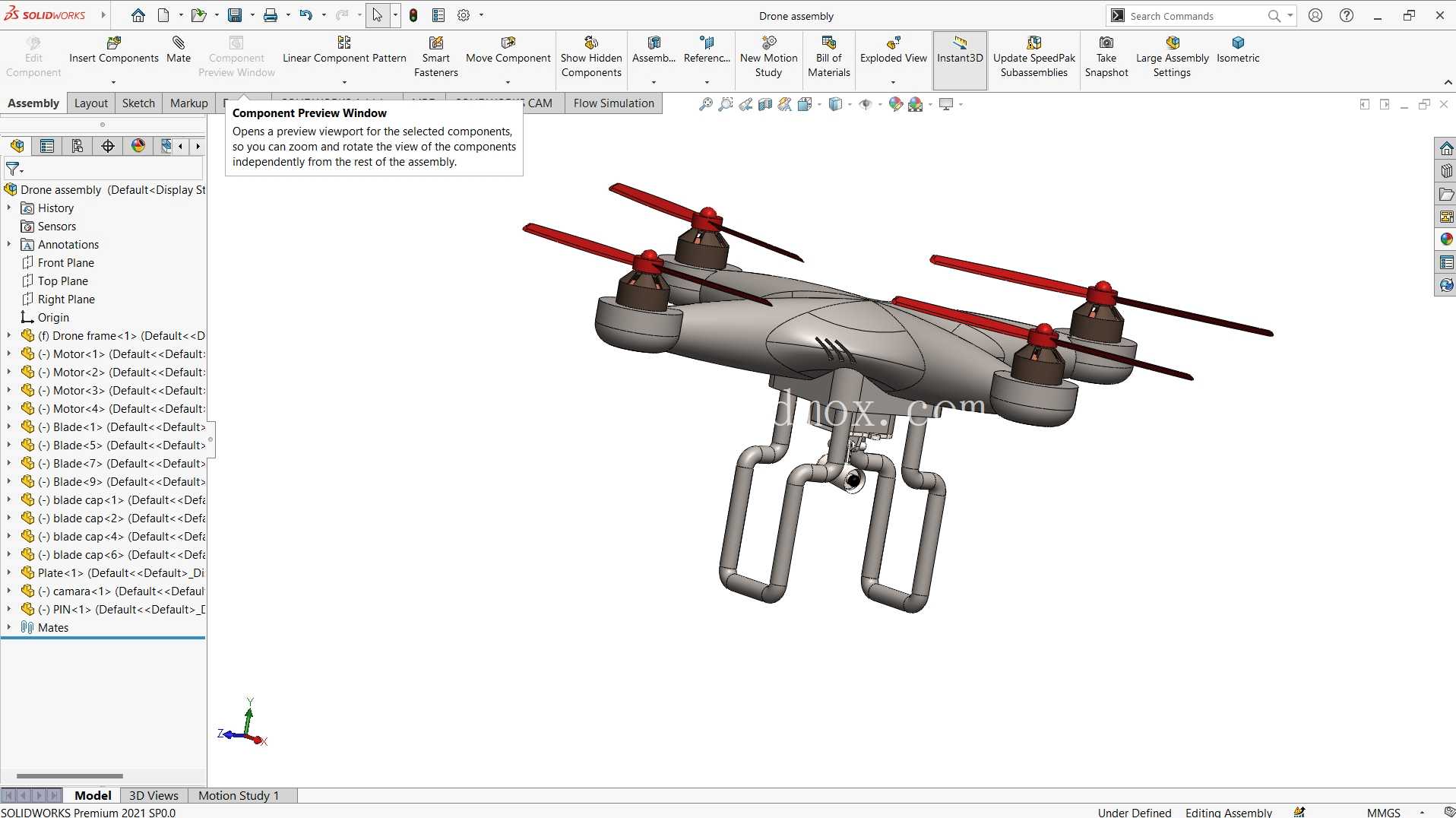

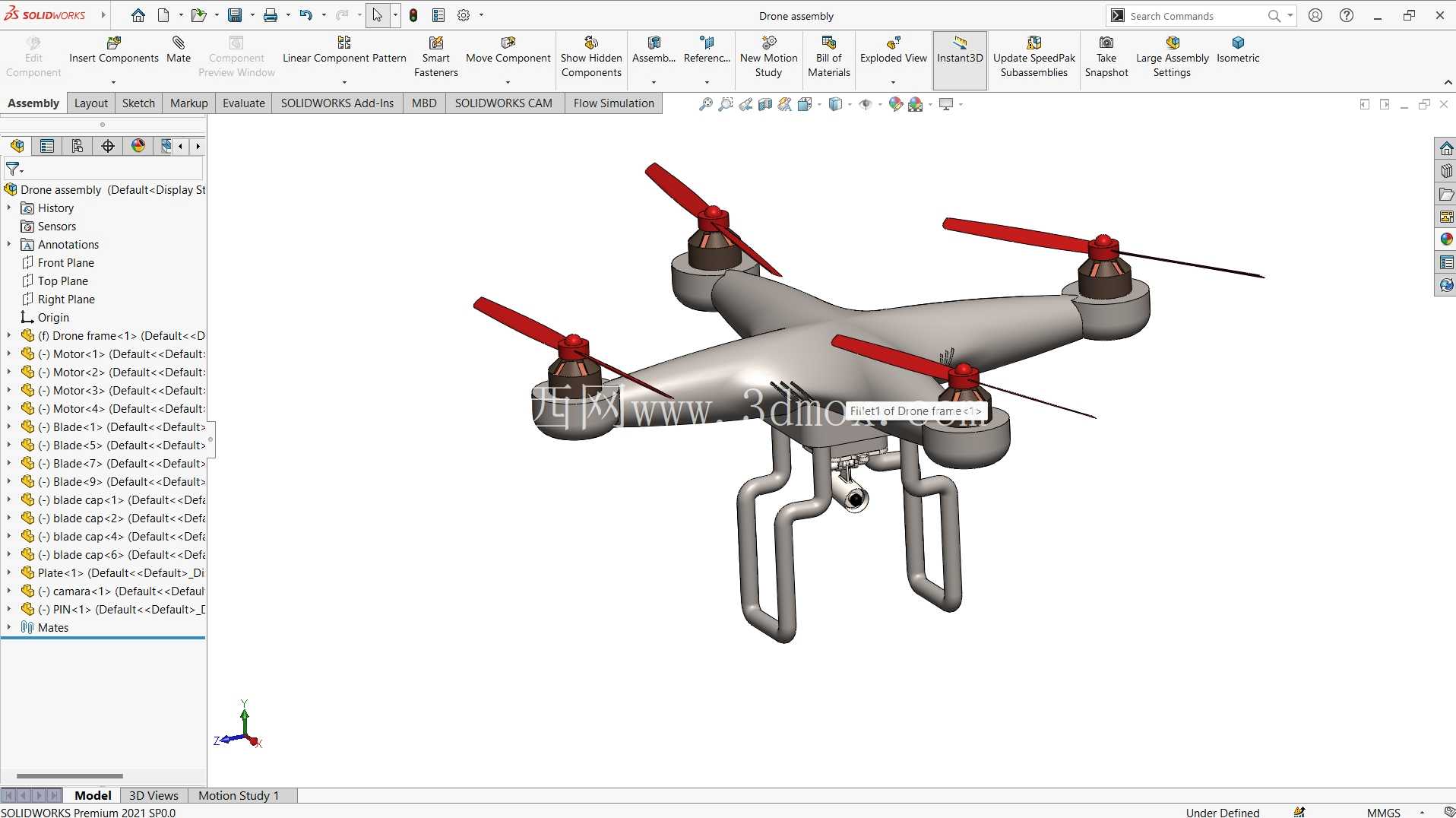

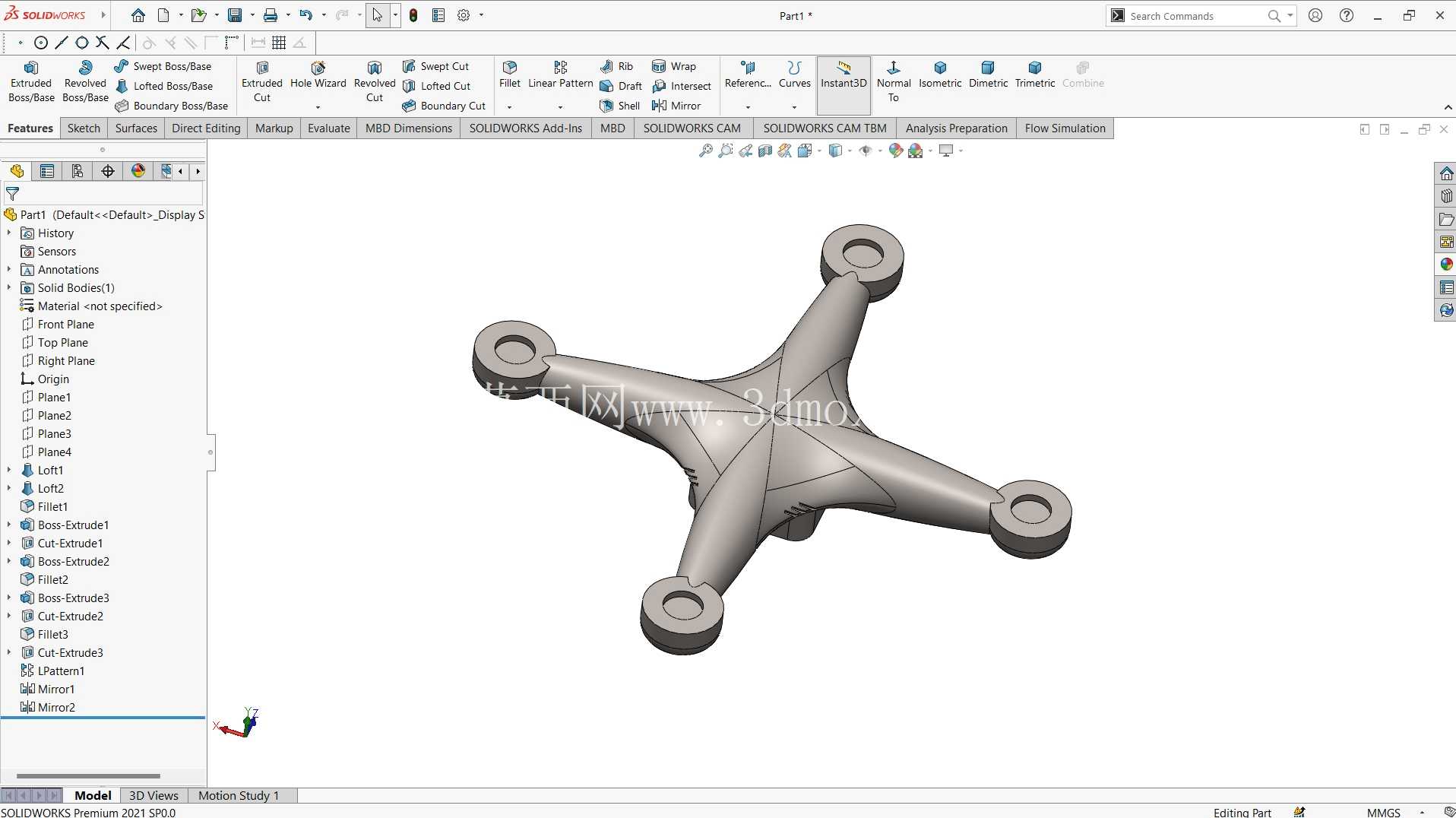

设计过程中全程采用参数化建模逻辑，所有安装孔位、机臂长度、起落架高度都设置了可调整的参数关联，后续如果需要适配更大尺寸的桨叶、更大容量的电池或者不同规格的飞控硬件，只需要调整对应参数就能完成整体结构的更新，不需要重新绘制每个零件的特征。整机的装配过程完全按照实际生产的装配顺序设置配合关系，旋翼与电机轴的转动配合、机臂与中心舱的紧固配合、起落架与舱体的卡扣配合都做了干涉检查，所有相邻零件之间预留了0.2mm的装配间隙，不会出现实际装配时零件卡滞或者装不上的问题。结构优化阶段重点做了轻量化处理，机臂和中心舱的非受力区域都做了壁厚减薄和加强筋布局，在保证整机结构强度满足1.5倍最大起飞重量载荷要求的前提下，尽可能降低机架自身的重量，让更多的载重配额可以留给电池和作业载荷。中心舱内部预留了标准化的设备安装位，飞控板、电调、电池、GPS模块的安装孔位都按照行业通用的安装尺寸设计，不需要额外做转接件就能完成常用航电设备的安装，设备之间的走线槽也做了预留，能避免飞行过程中线路晃动干扰传感器工作。

从安装边界来看，整机对角电机轴的中心距为350mm，属于小型四旋翼平台，收纳时不需要拆卸机臂就能放入常规的户外背包，单人携带转场非常方便；旋翼转动时的最大外接圆直径为380mm，作业时只要预留直径400mm以上的无遮挡空间就能完成起降，不需要专门的开阔起降场地，在楼宇间、林间空地等狭小场景也能正常作业。结构强度层面，机臂采用了等强度设计，从中心舱到电机安装座的截面逐步收窄，既保证飞行时机臂不会因为旋翼拉力产生过大的形变，又不会在机臂根部出现应力集中的问题，即使发生轻微的碰撞，机臂也会先发生弹性形变吸收冲击力，不会直接断裂损坏。
