参数化球形旋转楼梯结构设计方案

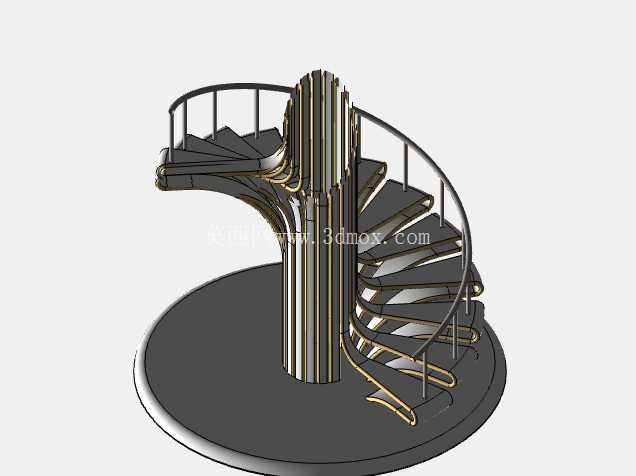

在复式住宅、loft空间、商业展厅、小型观光塔这类垂直交通空间受限的场景里，常规直跑楼梯、折角楼梯往往会占用过多平面面积，且难以匹配空间的弧形动线设计需求，球形旋转楼梯正是针对这类场景开发的垂直通行构件。这类楼梯的核心优势在于将所有梯段约束在球形包络边界内，相比普通圆柱螺旋梯，其上下端的收分结构更紧凑，能在极小的占地范围内完成多层空间的垂直连通，同时曲面流畅的造型也能成为空间内的视觉焦点，兼顾通行功能与装饰属性。

从实际使用维度看，这款楼梯的踏步采用等步高设计，所有踏步的踢面高度误差控制在2mm以内，踏面宽度随旋转角度渐变，在中心轴附近收窄、外侧拓宽，保证行人落脚时的有效踩踏宽度不小于220mm，符合日常通行的人体工程学要求。扶手采用连续弯曲的管状结构，全程与踏步外侧边缘保持1100mm的标准安全高度，扶手与踏步之间的栏杆间距控制在110mm以内，避免儿童攀爬时发生坠落风险，中心承重柱采用厚壁圆管结构，承担所有梯段的竖向荷载与侧向扭矩，底部通过预埋法兰与地面结构层固定，顶部通过滑动支座与上层楼板连接，可适应建筑结构的微小沉降变形，不会出现梯段卡滞或结构开裂问题。

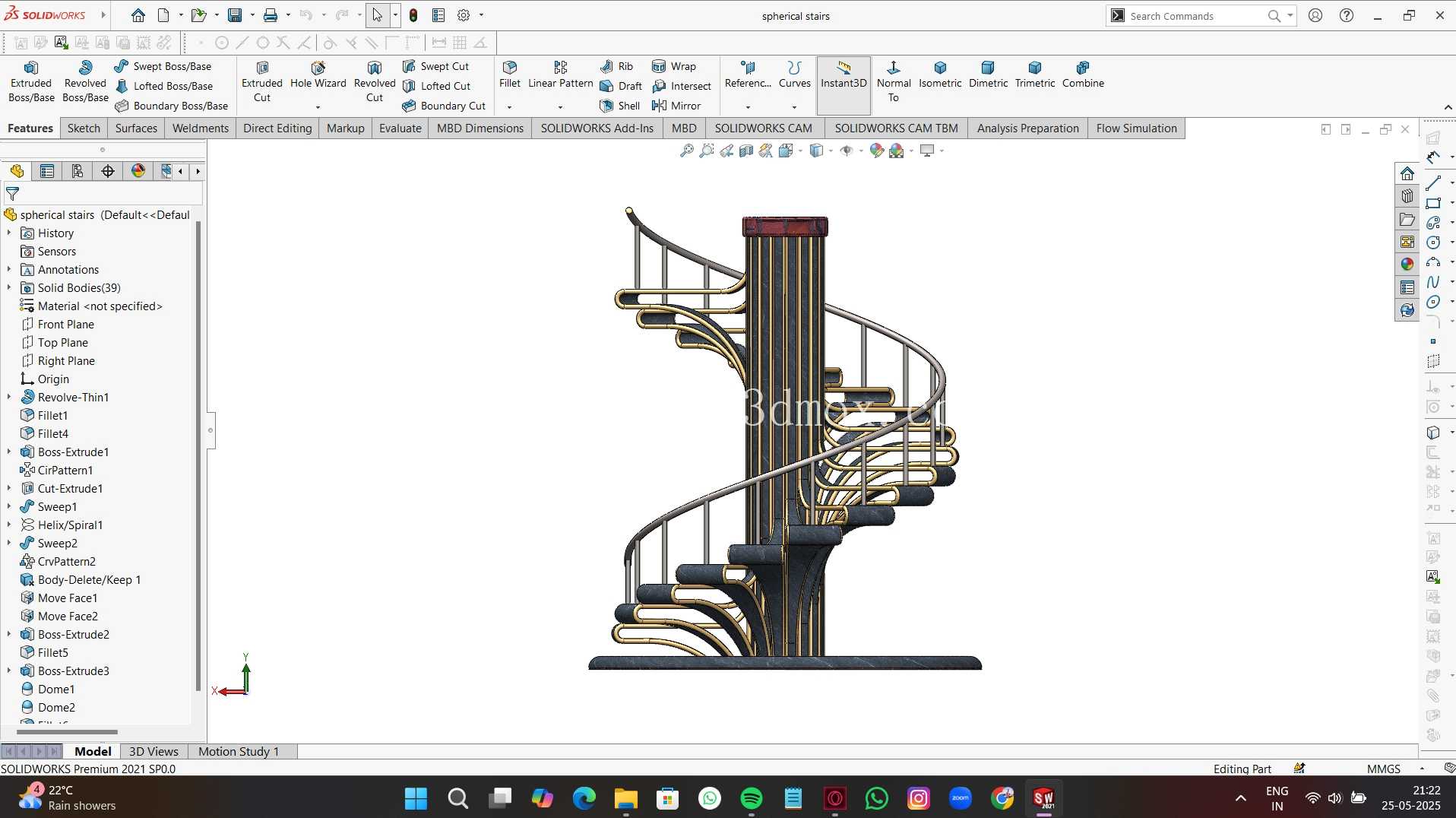

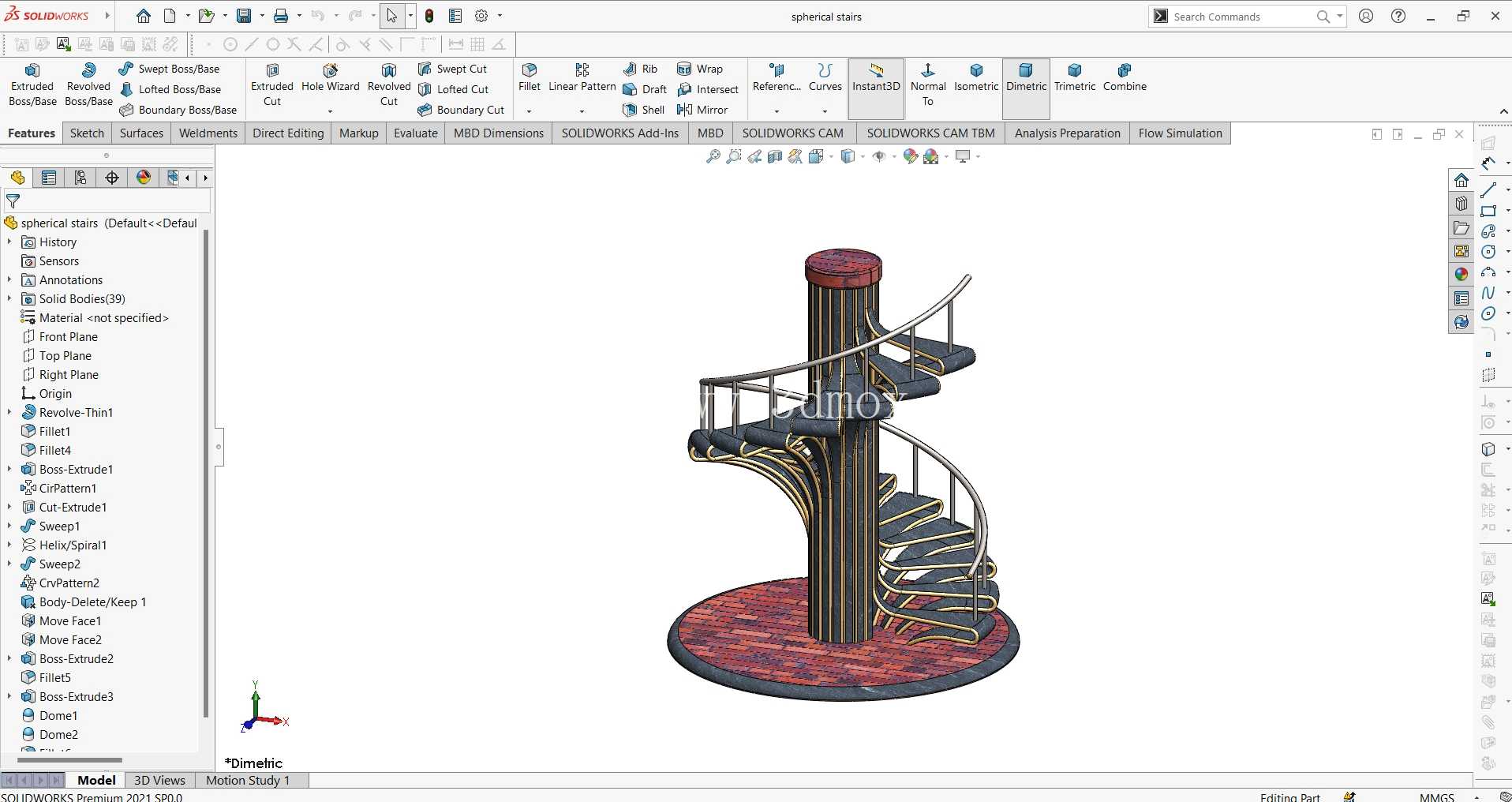

设计过程中没有采用传统的阵列螺旋线生成方式，而是先定义球形包络面的边界参数，以中心轴为旋转基准，将每个踏步的轮廓作为独立的参数化特征，通过参考几何体约束踏步与中心轴、球形包络面的位置关系，确保所有踏步的外缘始终贴合球形曲面的内边界，不会出现局部突出或凹陷的问题。曲面建模阶段重点处理了踏步前缘的圆角过渡、扶手与栏杆的衔接位置，所有焊接位置都预留了1.5mm的焊接收缩余量，避免后续加工时因为焊接变形导致扶手拼接错位。针对金属材质的加工特性，每个踏步的折弯角度都做了工艺补偿，确保激光切割下料后，折弯成型的踏步能精准贴合中心柱的安装位，不需要现场二次修磨。

安装边界方面，这款楼梯的球形包络直径可根据现场空间调整，常规适配层高2.8m-3.6m的空间，最小安装净空要求为直径1.8m的圆形区域，地面需要提供不小于200mm厚的混凝土结构层来固定底部法兰，上层楼板的开口直径需要比球形包络直径大100mm，预留安装调整间隙。梯段整体旋转角度可根据层高调整，每升高1m对应旋转120度，保证行人上下楼时的动线流畅，不会出现步幅错乱的问题。在实际项目应用中，这类楼梯还可以根据装修风格调整踏步饰面，比如在金属踏步基础上加装实木踏板、石材踏板，扶手也可以更换为木质或亚克力材质，适配不同的空间设计风格，结构主体不需要做额外改动，仅需要调整踏步表面的安装孔位即可完成适配。

从结构受力角度看，所有梯段的荷载都通过踏步侧边的支撑筋传递到中心柱，再由中心柱传递到上下端的固定结构，外侧扶手仅作为安全防护构件，不承担竖向荷载，这种受力方式让楼梯的整体结构更稳定，即使在人员密集通行的场景下，也不会出现明显的晃动。设计时还做了侧向力验算，在扶手顶部施加1kN/m的水平推力时，结构的最大侧向位移不超过10mm，满足建筑结构的安全规范要求。针对长期使用的磨损问题，踏步前缘做了加厚处理，表面可加装防滑条，减少高频踩踏带来的磨损，延长构件的整体使用寿命。
