BS6标准车用火花塞结构设计方案

在汽油发动机的点火系统中，火花塞是直接决定缸内燃烧效率的核心执行部件，这款适配BS6排放标准的火花塞结构，从点火端的电极间隙到壳体的安装螺纹，每一处尺寸都严格匹配主流小排量乘用车的缸盖安装边界。日常工况里，它需要在压缩行程末端承受缸内超过10MPa的爆发压力，同时还要耐受近2000℃的瞬时燃烧高温，以及点火线圈输出的上万伏高压电冲击，因此在结构设计阶段，首先要解决的就是不同工况下的密封可靠性与绝缘稳定性。

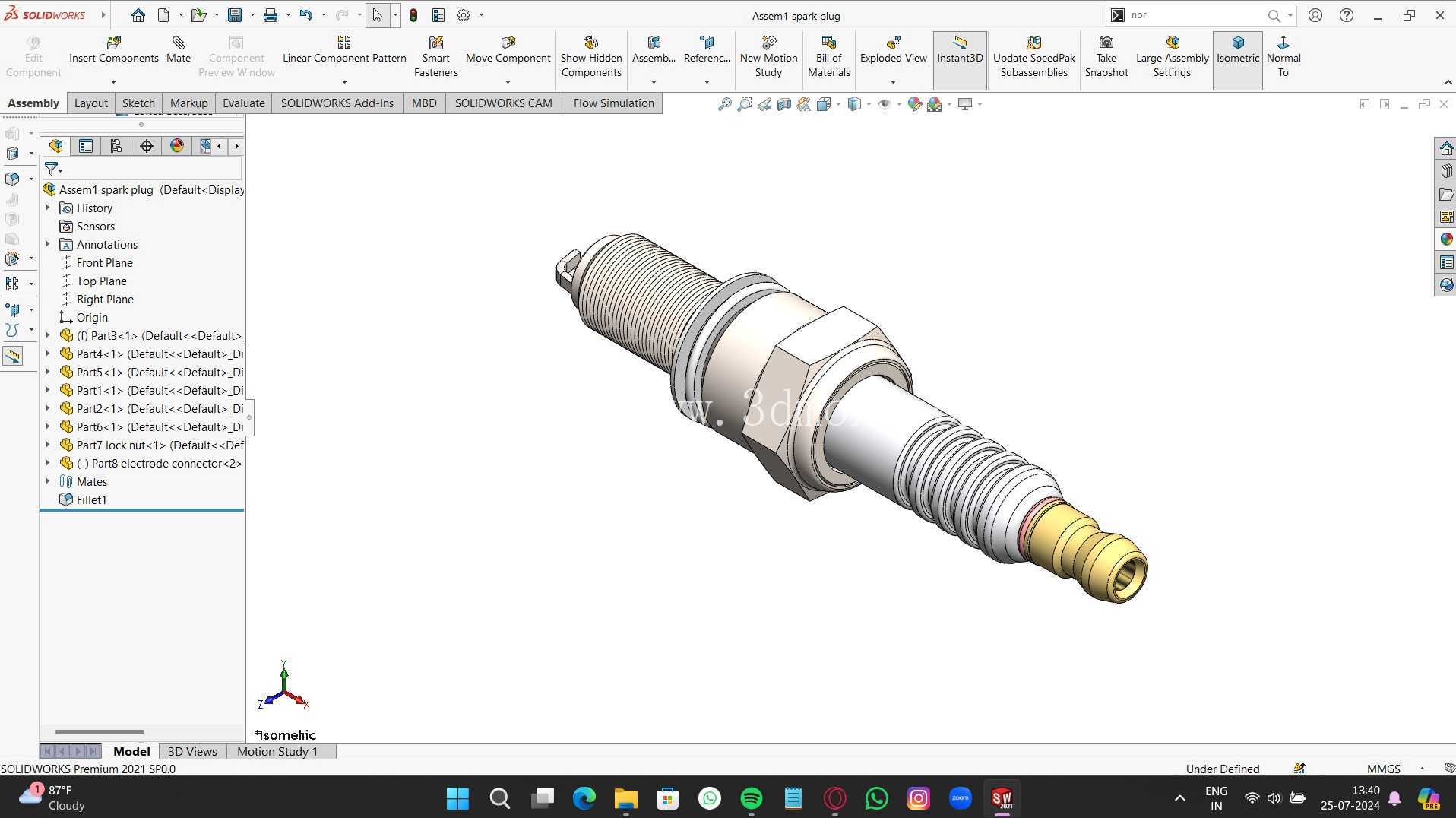

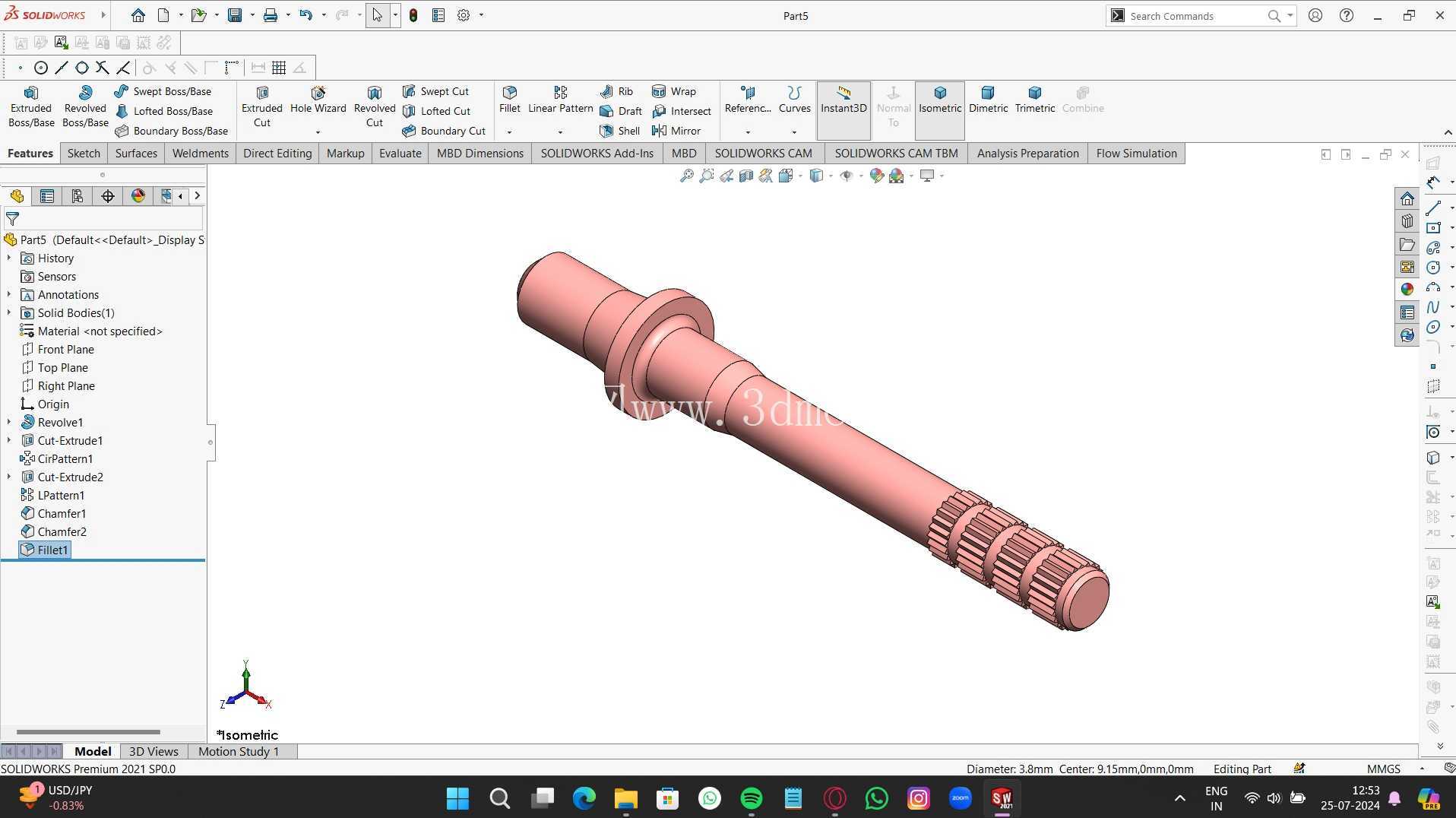

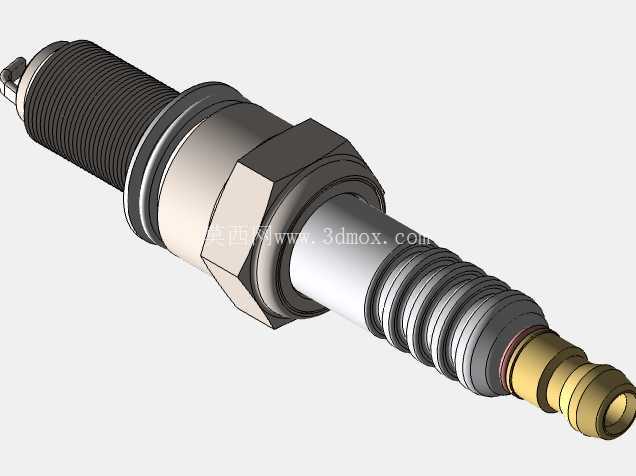

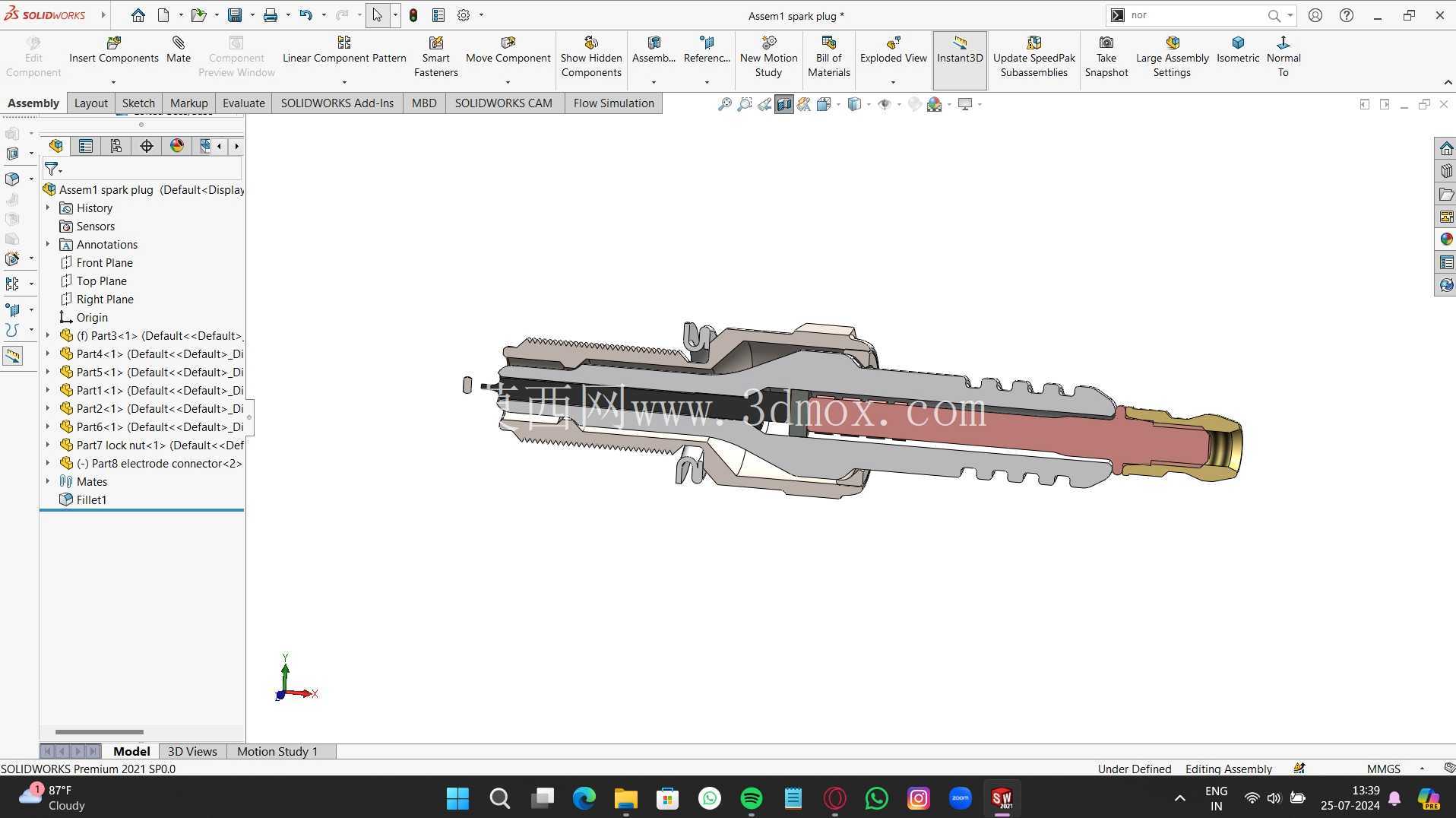

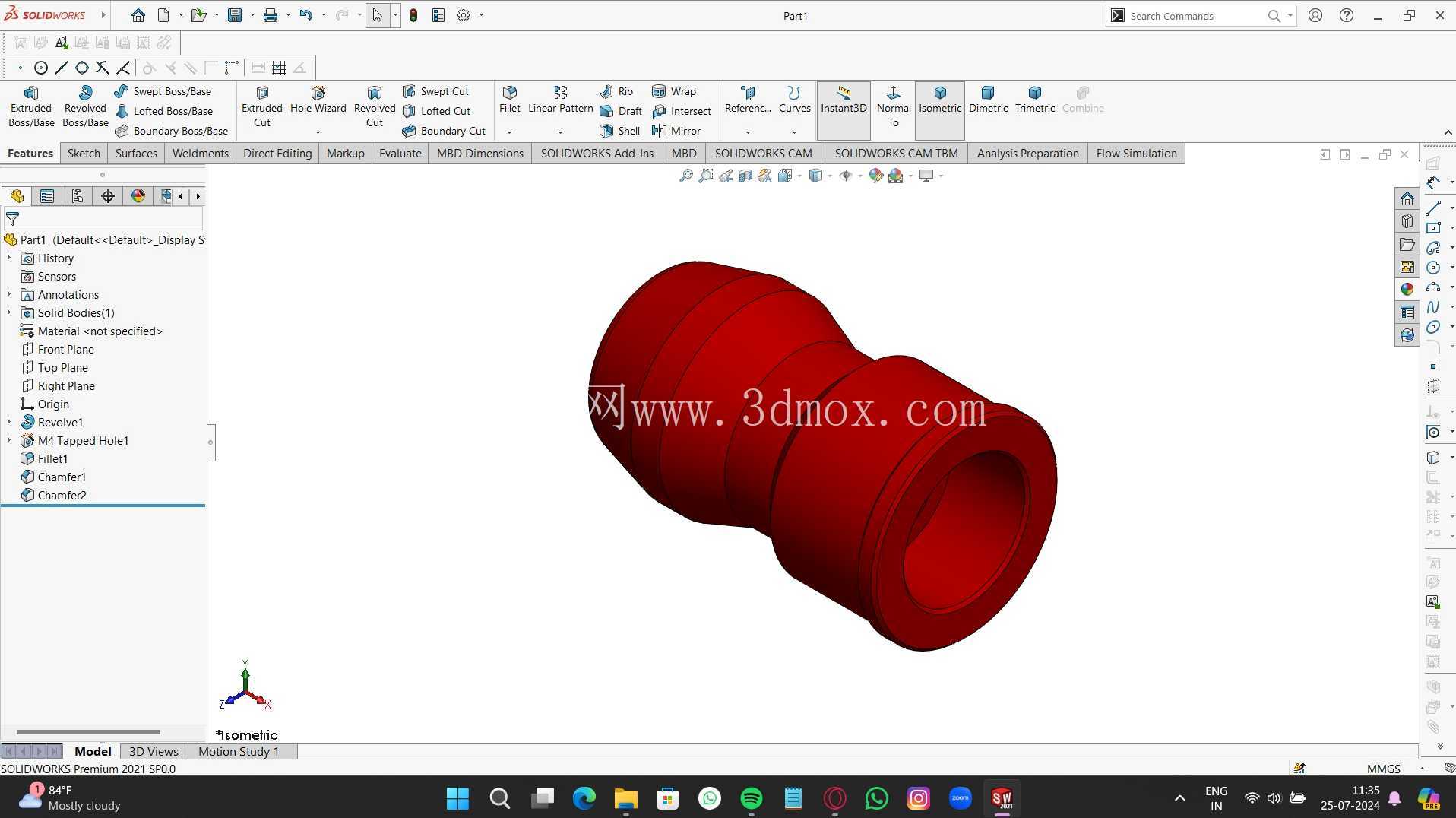

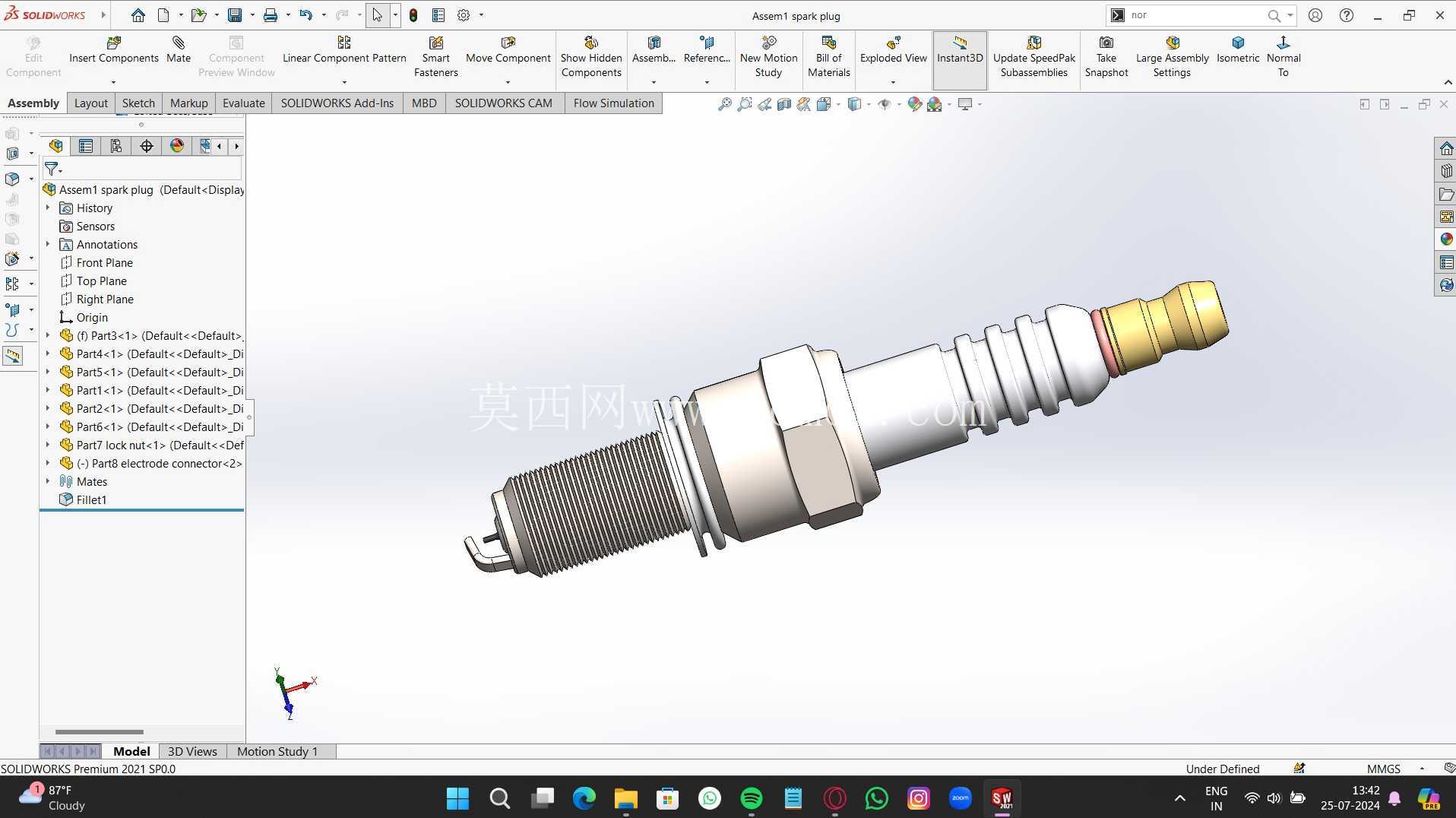

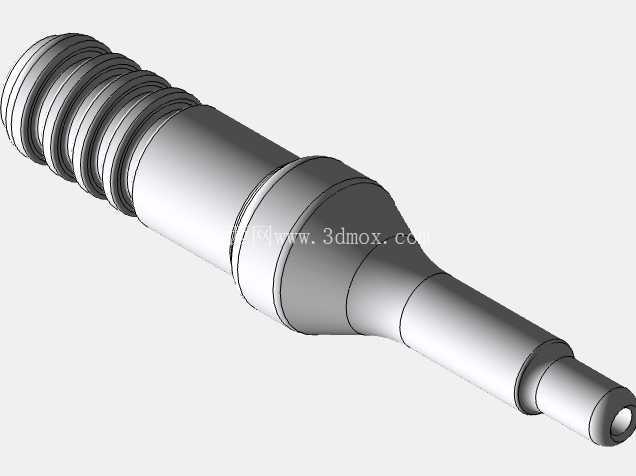

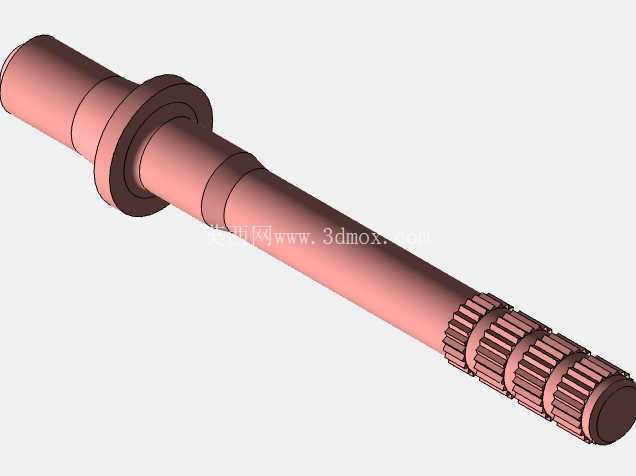

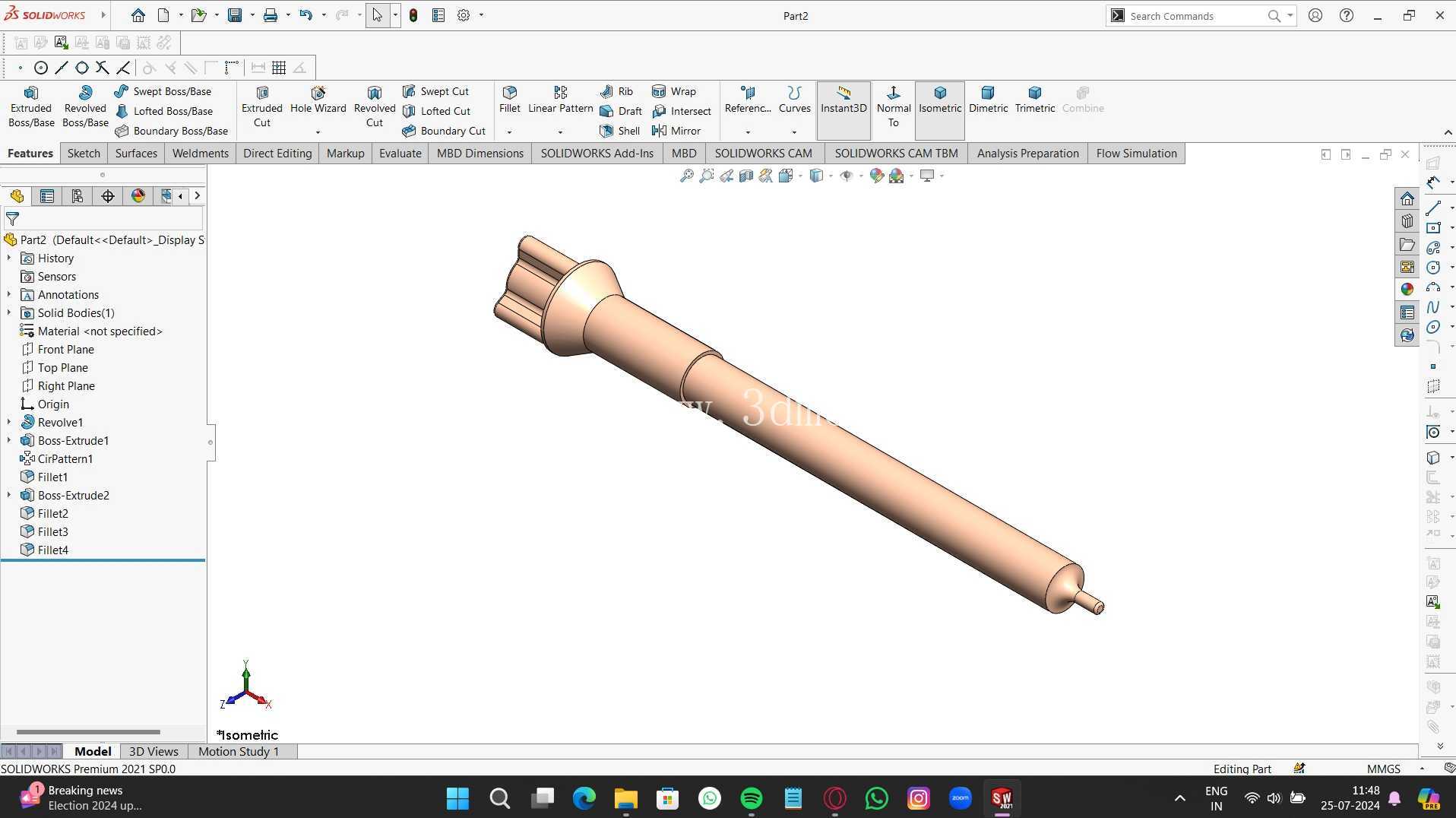

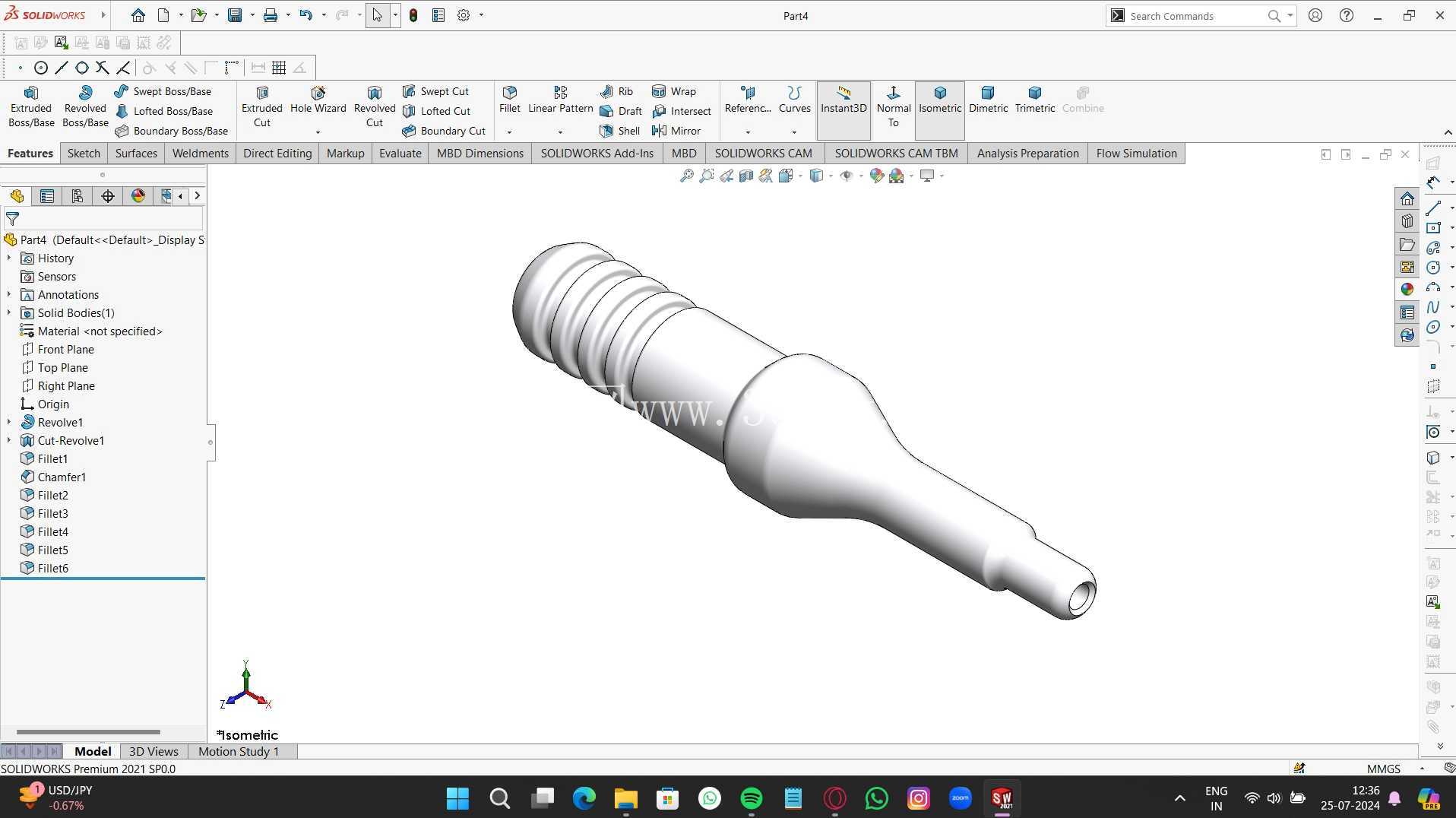

从结构拆分来看，最下端的侧电极与中心电极采用错位对置布局，电极间隙控制在0.8-1.1mm的常用区间，既保证低转速下的点火能量集中度，又能避免高转速工况下出现电弧飞散的问题。中心电极外侧的陶瓷绝缘体采用多段阶梯式棱纹结构，一方面增加了壳体与绝缘体之间的爬电距离，避免高压电在壳体内部出现击穿漏电，另一方面棱纹结构也能增强与密封填料的结合力，抵消发动机长期运行产生的振动松脱风险。陶瓷体上端的金属接线端子采用卡接式结构，能够直接适配主流的高压点火线接头，不需要额外的转接配件，接线端外侧的防水胶圈可以阻挡发动机舱内的水汽、油污进入接线位置，避免出现接触不良的问题。

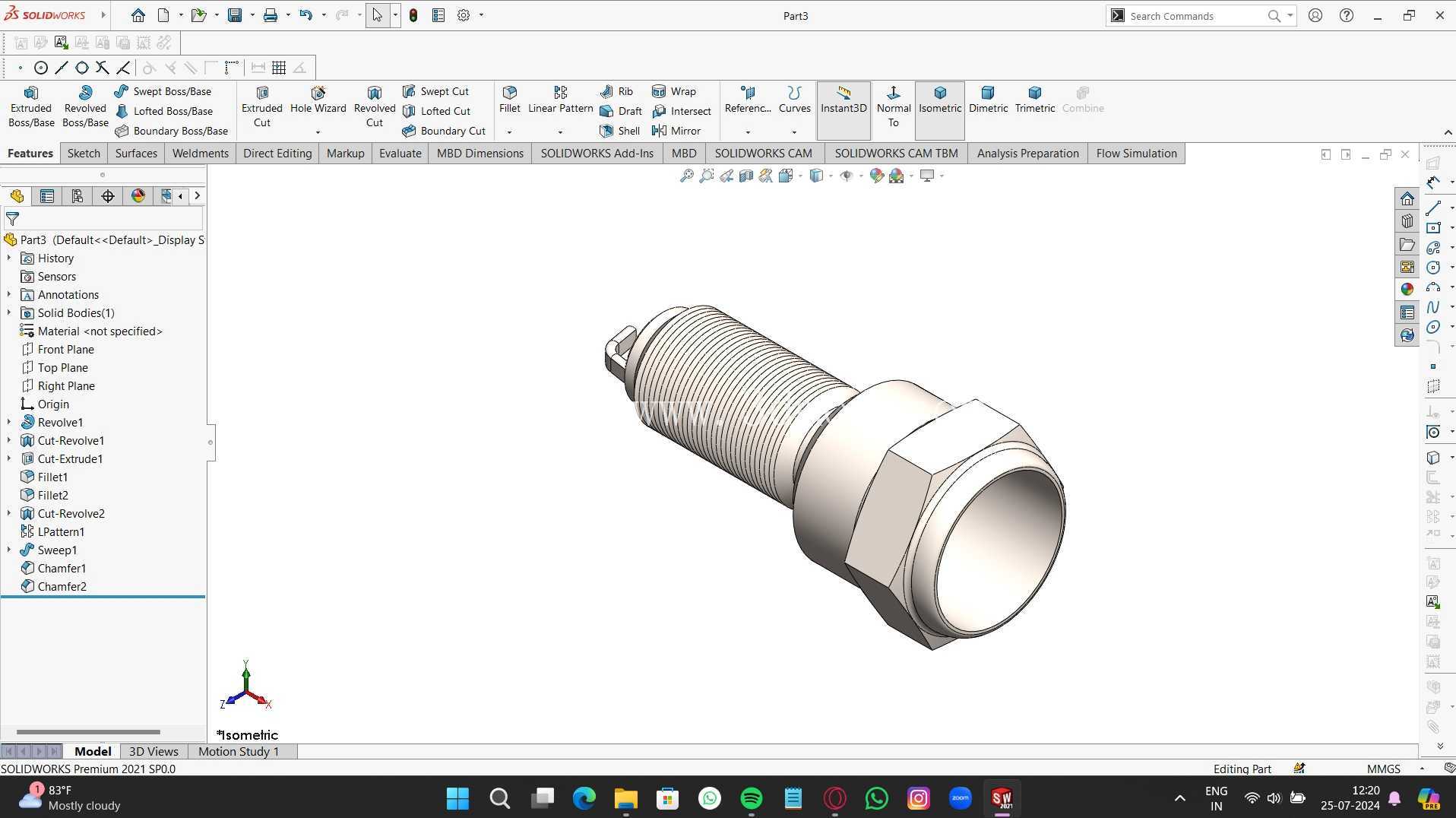

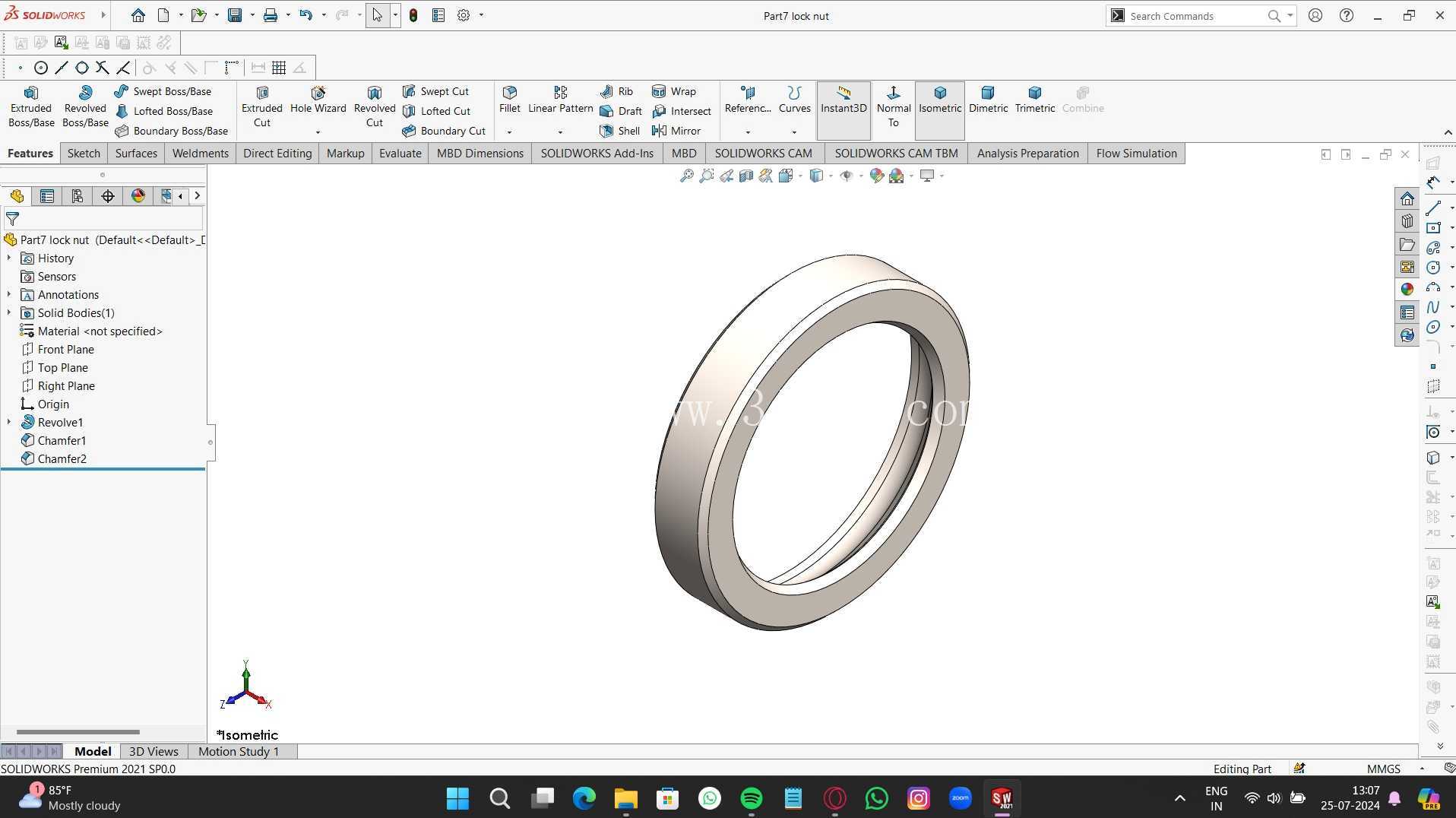

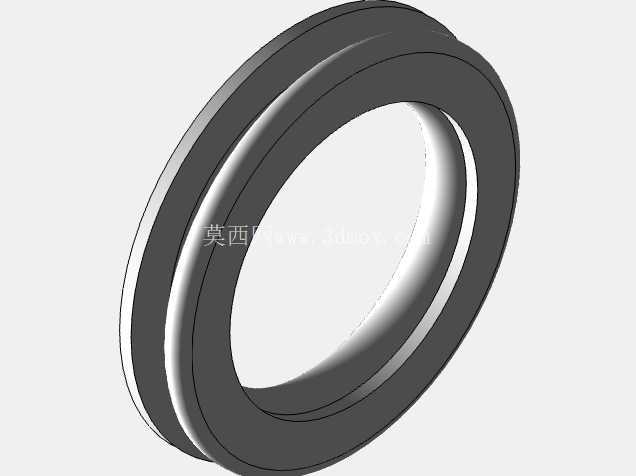

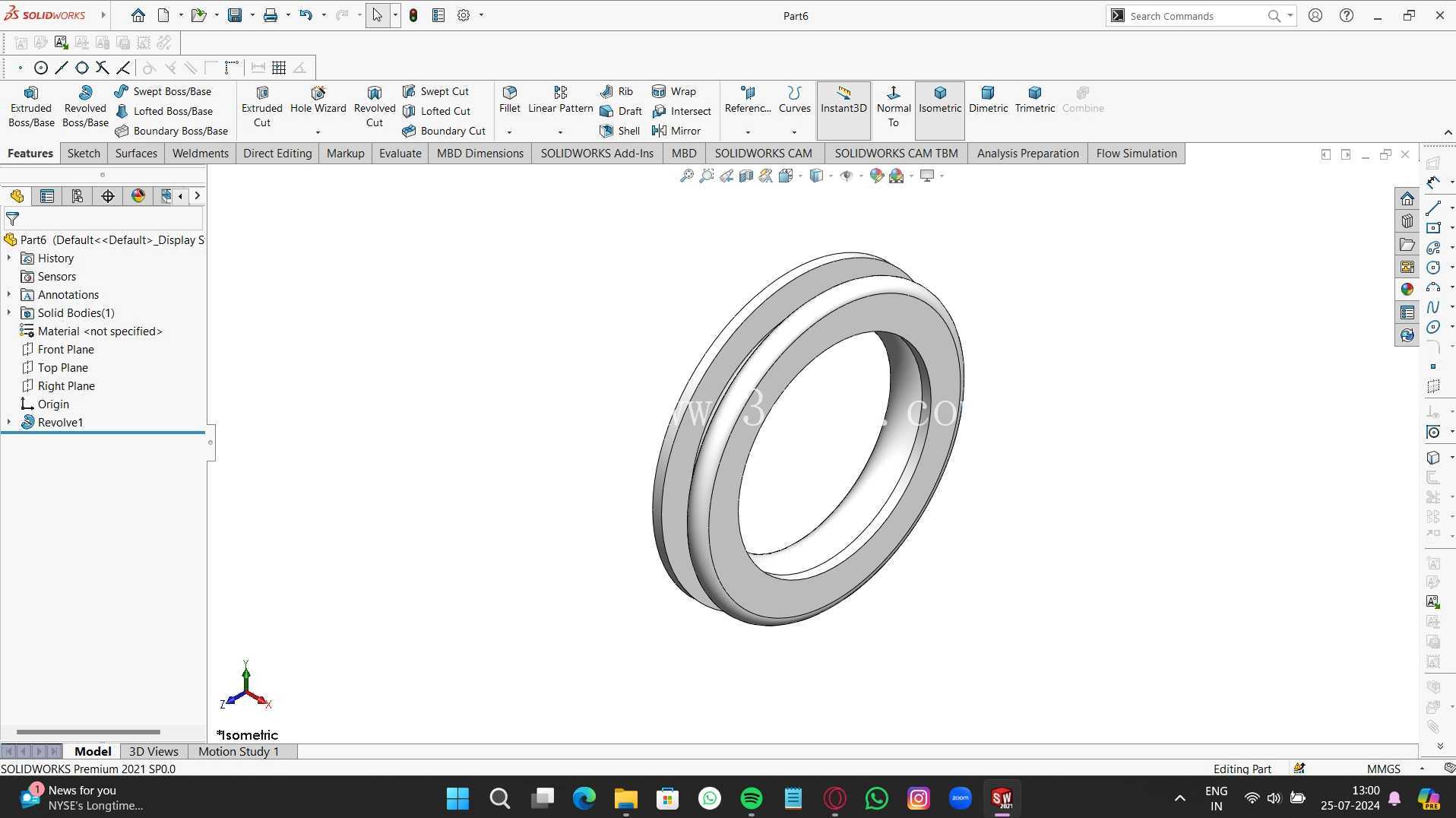

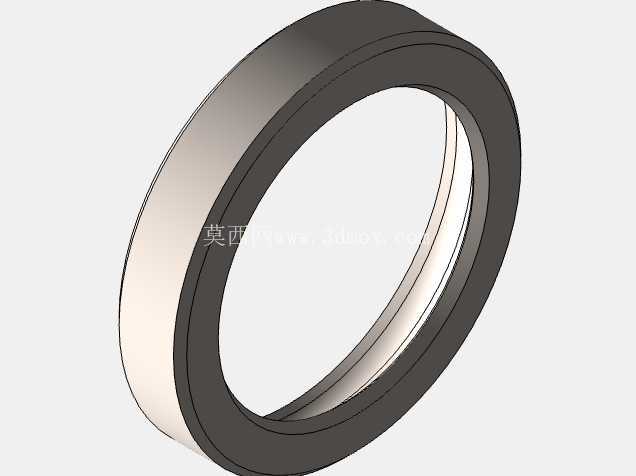

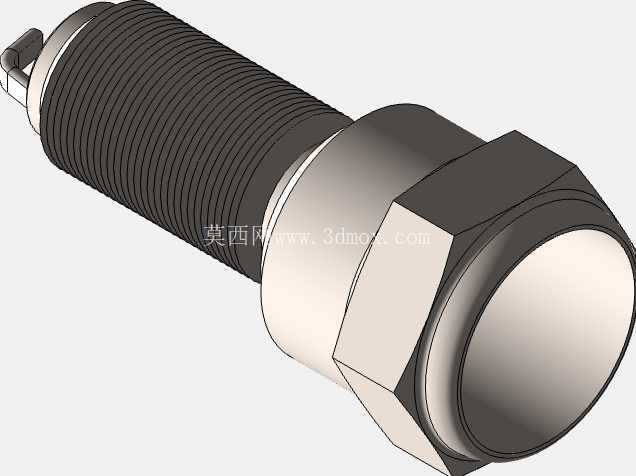

中间的金属壳体是整个部件的安装基准，主体采用六角拧动结构，对边尺寸匹配常用的火花塞套筒规格，维修更换时不需要特殊工具就能完成拆装。壳体下部的螺纹采用公制细牙规格，螺纹长度严格匹配缸盖的安装孔深度，既不会因为螺纹过长顶到活塞顶部造成运动干涉，也不会因为螺纹过短导致密封垫圈压合不足出现缸压泄漏。螺纹与六角结构之间的密封垫圈采用叠层金属结构，拧紧时会产生塑性变形，填充缸盖安装面的微观不平度，保证燃烧室内的高压气体不会从安装缝隙泄漏。

设计过程中针对BS6排放标准对应的稀薄燃烧工况做了专门优化，电极端部采用了收窄设计，能够在更稀的混合气浓度下维持稳定的电弧，避免出现失火问题，降低尾气中的未燃烧碳氢排放。绝缘体的伸出长度经过反复校核，能够让点火端的位置刚好处于燃烧室的中心区域，保证火焰核形成后可以均匀向四周传播，缩短燃烧持续期，提升发动机的动力输出效率同时降低燃油消耗。

从安装边界来看，整个部件的总长度控制在常见的顶置气门发动机安装空间范围内，不会与气门、活塞等运动部件产生干涉，壳体的最大外径也匹配缸盖的沉孔尺寸，安装后不会突出到缸盖水套或者油道位置。日常使用场景中，这款结构的火花塞能够覆盖自然吸气与小排量涡轮增压发动机的使用需求，不管是市区低速走走停停的工况，还是高速持续高负荷运行的工况，都能维持稳定的点火性能，电极的抗烧蚀、抗积碳特性也能满足长周期使用的要求，减少用户的维护更换频率。在建模过程中，每一处配合面的公差都按照汽车零部件的行业标准进行设定，螺纹配合公差、绝缘体与壳体的压装过盈量、密封垫圈的压缩量都经过模拟验证，能够直接对接后续的工程化生产流程，不需要再做大幅度的结构调整。
