高涵道比商用航空涡轮风扇发动机装配结构

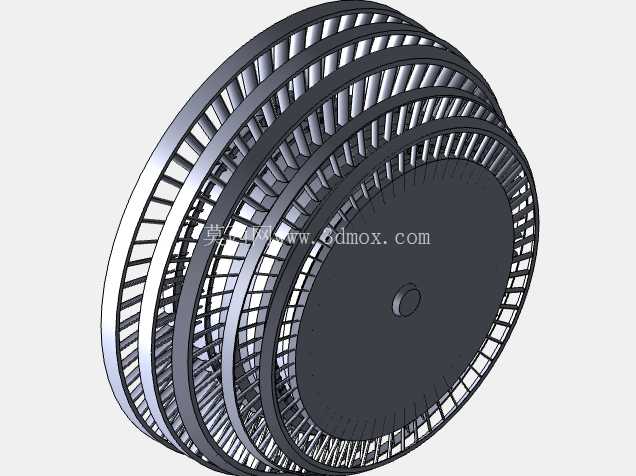

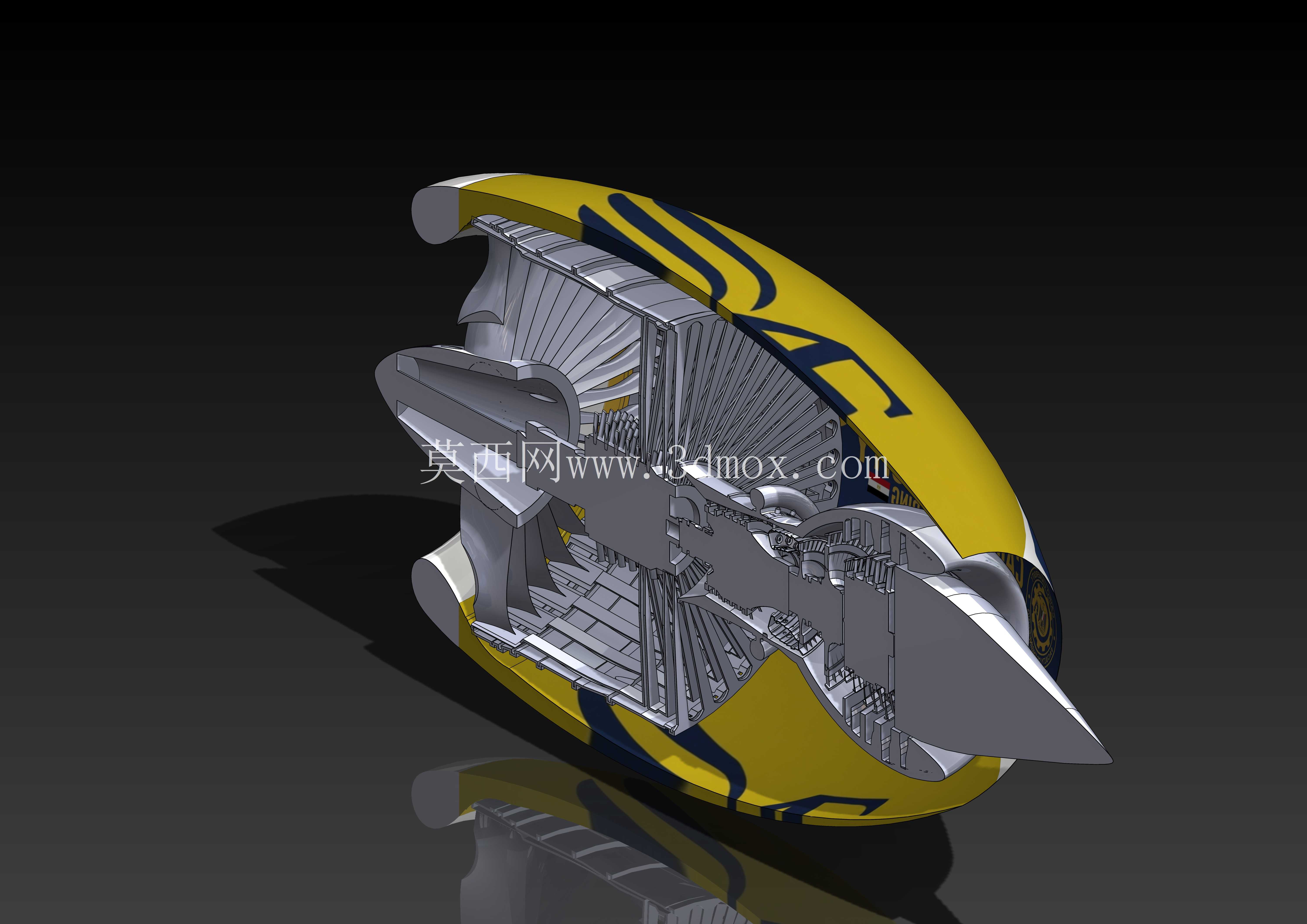

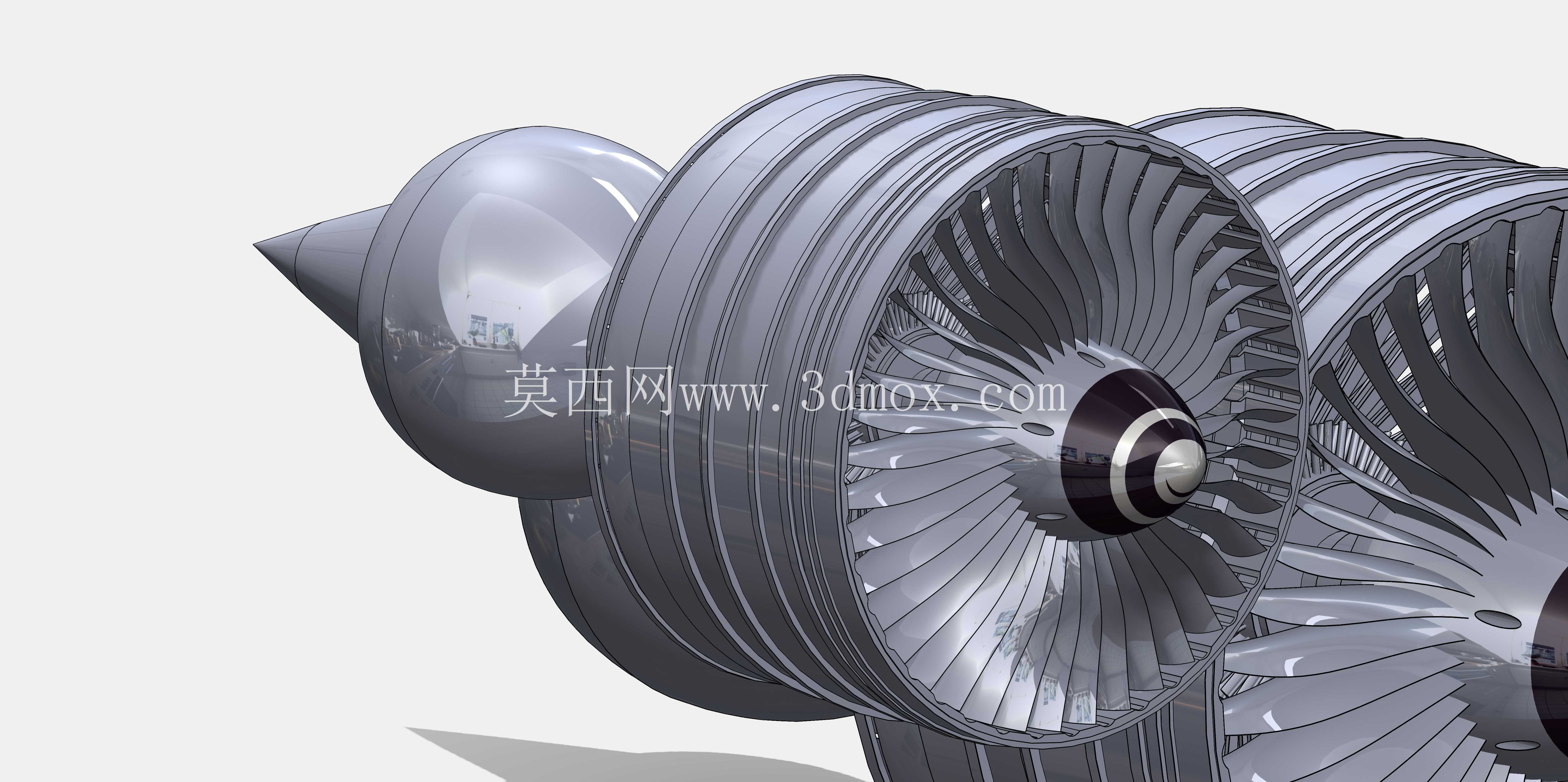

在民用干线航空动力领域，高涵道比涡轮风扇发动机是当前窄体、宽体商用客机的核心动力配置，这类动力装置直接决定了航空器的燃油经济性、巡航推力表现与噪音控制水平，也是航空结构设计从业者接触最多的大装配类复杂机械结构之一。这套装配结构完整还原了商用大涵道比涡扇的全层级气动与结构布局，从前端进气道的锥形整流尖开始，逐级向后覆盖了大直径主风扇段、低压压气机转子与静子叶栅、高压压气机多级压缩单元、环形燃烧室段、高压涡轮驱动段、低压涡轮动力输出段，直到末端的排气喷管与外涵道气流通道，所有子部件的装配约束关系完全匹配实际发动机的同轴度要求，可直接用于结构原理演示、装配干涉校验与气动流道的可视化分析。

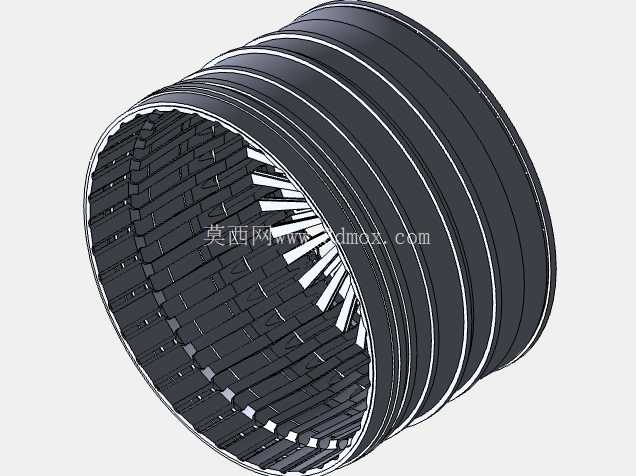

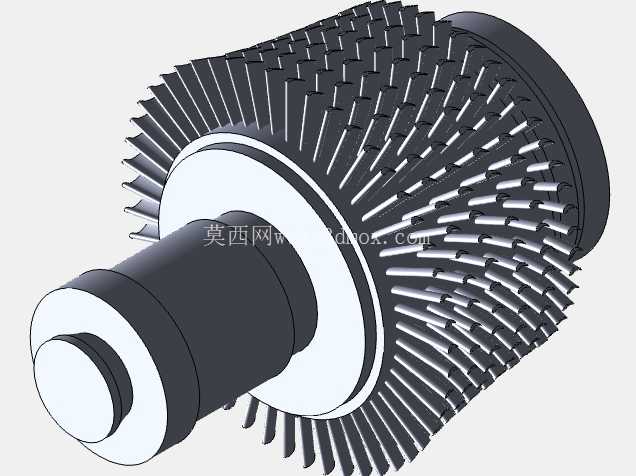

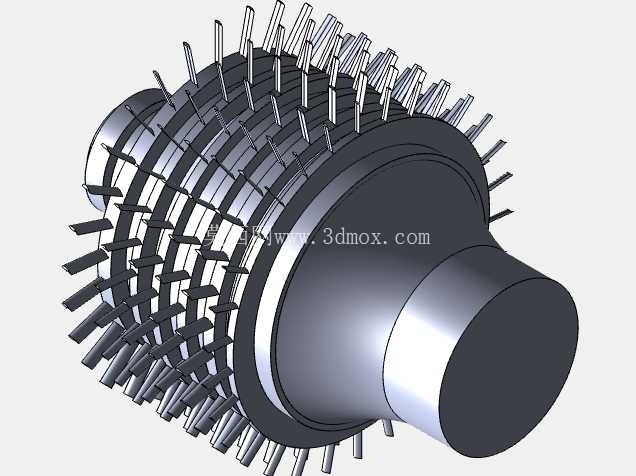

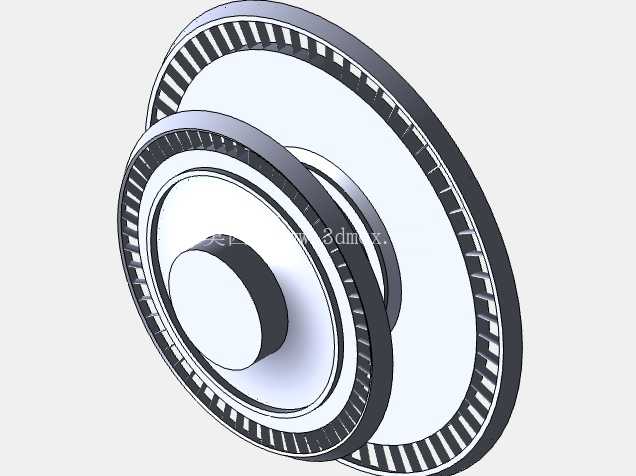

从实际工程应用场景来看，这类完整的发动机装配模型常被用于航空类专业的教学演示环节，帮助新人快速理清涡扇发动机“外涵道冷流+内涵道热流”的双路做功逻辑，也可作为新型号研发阶段的布局参考，验证不同压气机级数、风扇直径下的整机长度与径向尺寸边界。整套结构采用模块化拆分设计思路，将低压压气机与高压涡轮作为独立的子装配单元进行集成，既保留了核心转子部件的同轴装配关系，也能单独拆解查看单级叶片的叶型角度、轮盘连接结构与静子导流片的安装定位方式，完全符合实际航空发动机研发过程中“核心机先行、单元体装配”的工程逻辑，避免了整体建模带来的结构层级混乱问题。

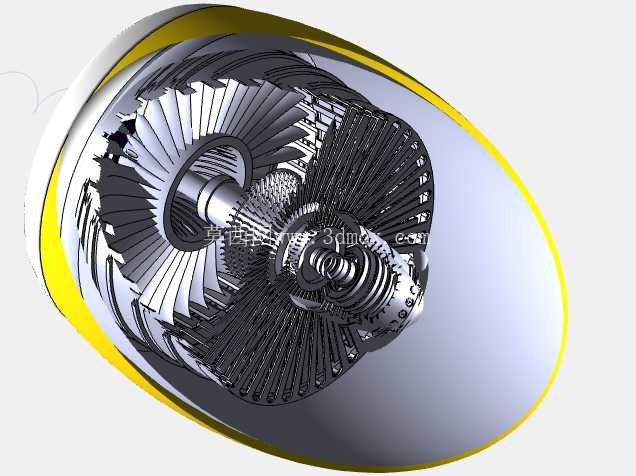

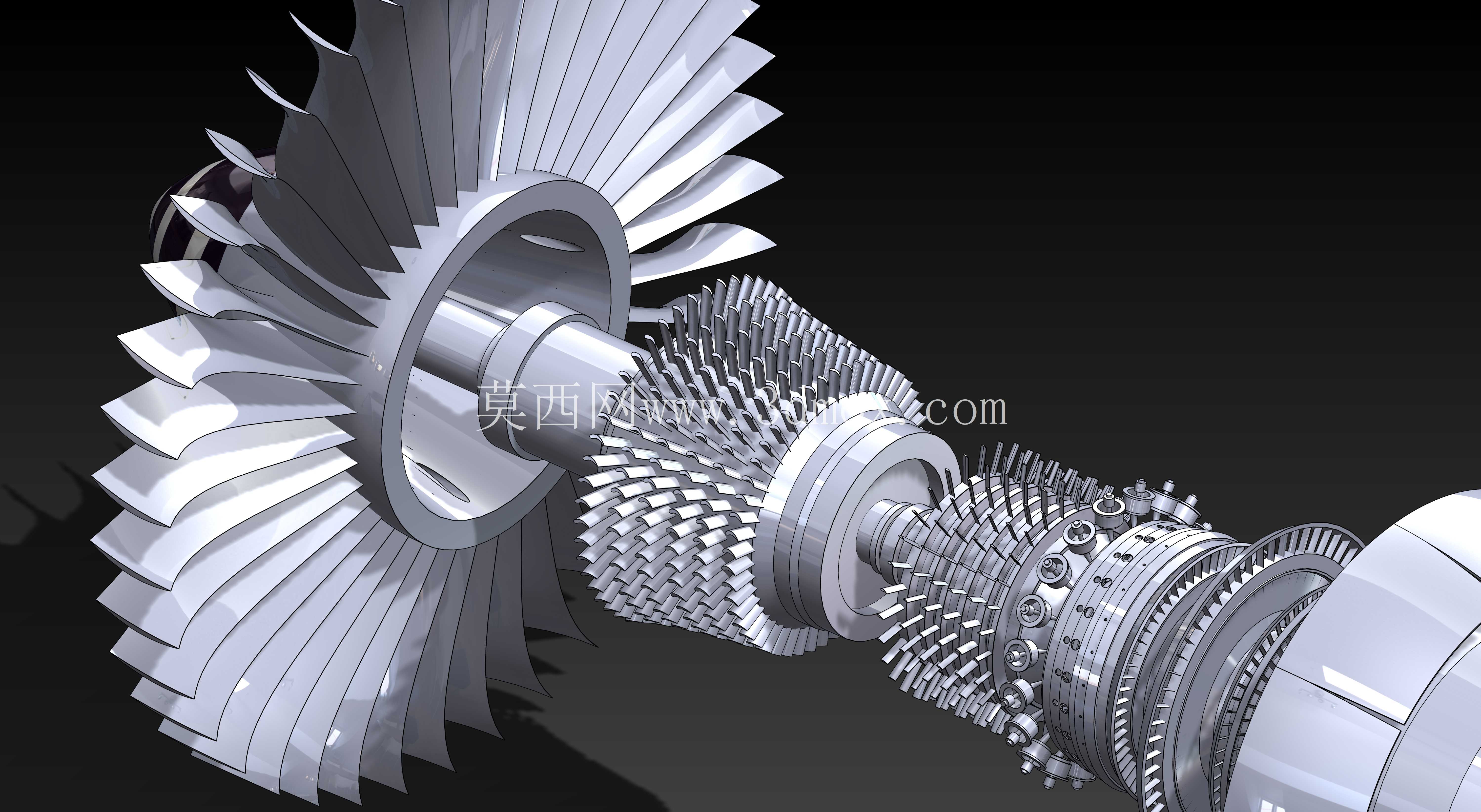

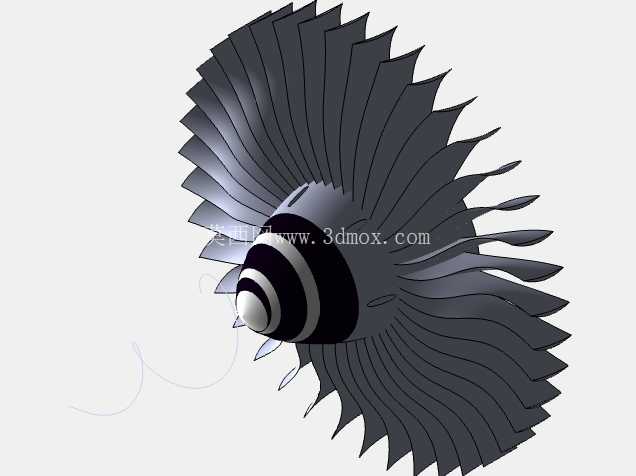

在功能特性的还原上，模型完整复现了涡扇发动机的气流路径：进气来流首先经过大直径主风扇做功，大部分气流直接通过外涵道向后排出产生主要推力，小部分气流进入内涵道，经过低压压气机、高压压气机逐级增压后进入燃烧室，与航空燃油混合燃烧形成高温高压燃气，随后依次驱动高压涡轮、低压涡轮转动，分别带动高压压气机与前端主风扇持续运转，最后高温燃气从内涵道喷口排出补充推力。所有叶片的安装角、叶栅间距都参考实际商用航发的气动参数设置，主风扇叶片采用宽弦后掠的叶型设计，既保证了大流量进气状态下的做功效率，也能降低叶片尖端的气流分离损失，匹配高亚音速巡航工况下的气动需求。

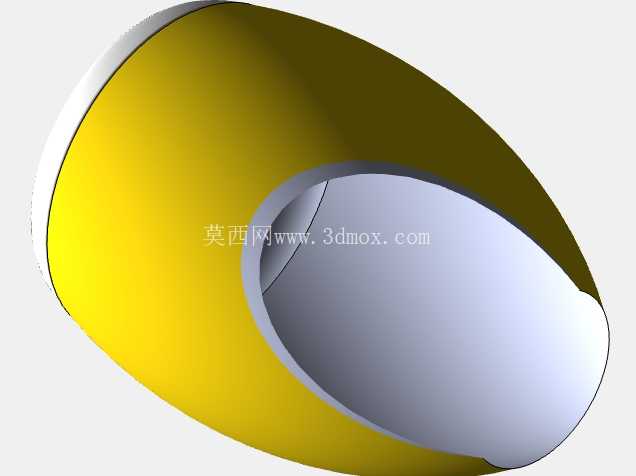

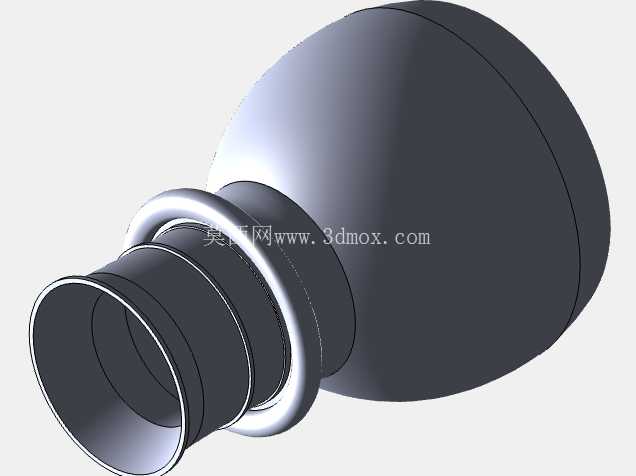

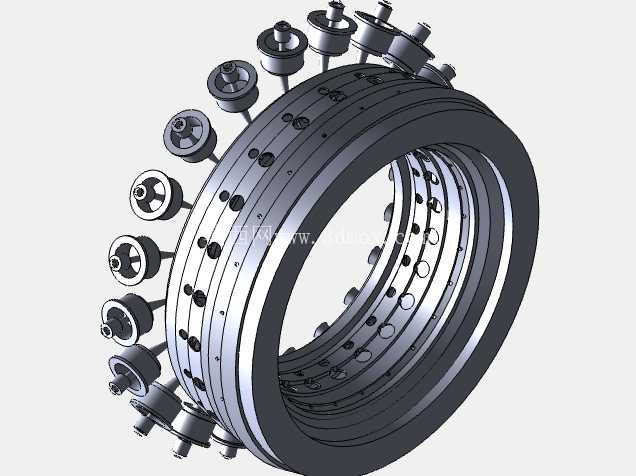

从安装边界与尺寸配合来看，整机采用同轴串联的布局形式，所有转子部件的回转中心完全重合，径向尺寸最大的位置出现在主风扇段，向后随着压气机、涡轮段的级数递进，流道直径逐步收窄，外涵道机匣从风扇段向后平滑过渡到排气段，形成完整的环形冷流通道。各转子单元之间通过轴承座实现支撑定位，高压转子与低压转子采用反向转动的布局设计，可抵消部分转动惯量提升整机运转稳定性，燃烧室段的环形腔室预留了燃油喷嘴、点火装置的安装位置，涡轮段的空心叶片结构也还原了实际气膜冷却的通道布局，完全匹配真实发动机的结构设计细节。对于结构设计从业者而言，这套装配模型可直接用来练习大装配体的层级管理、同轴度约束设置、运动仿真干涉检查，也能直观理解大涵道比涡扇在推力输出、燃油效率上的结构优势，理清不同单元体在整机运转过程中的功能分工与动力传递路径。
