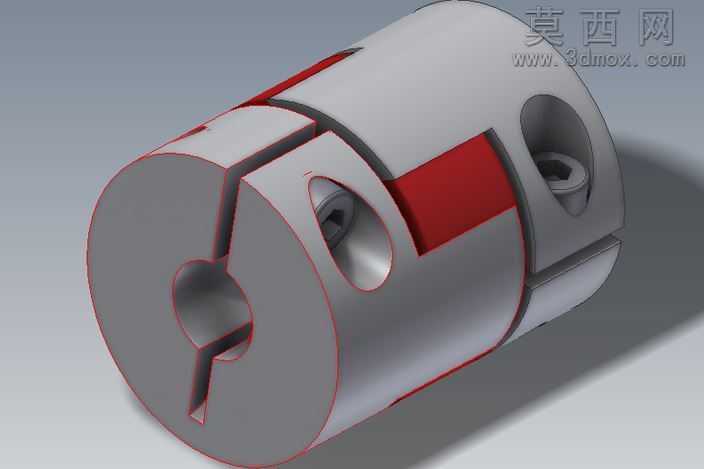

8毫米孔径夹紧式梅花弹性联轴器

本作品为8毫米规格的夹紧式梅花弹性联轴器三维模型，建模过程严格遵循机械传动零部件的设计规范，首先完成整体结构的参数化草绘，精准定位两端轴孔的中心轴线，保证两轴对接的同轴度公差符合传动件设计要求。建模阶段先构建两端的金属轴套基体，轴套采用抱紧式夹紧结构，在轴套侧壁设计开槽结构与内六角紧定螺钉安装位，开槽结构从轴套外圆延伸至轴孔内壁，当拧紧紧定螺钉时，轴套可产生均匀的弹性形变，牢牢抱紧对接的传动轴，避免传动过程中出现轴与联轴器的相对打滑，同时也方便安装拆卸时的快速装调。两端轴套的对接端面设计有均匀分布的凸爪结构，凸爪的弧度与尺寸经过精准计算，可与中间的弹性梅花垫完美嵌合，中间弹性体采用红色弹性材质模拟，在建模时还原了梅花垫的多瓣弧形结构，该结构可在两轴存在少量径向、角向偏差时，通过弹性体的形变补偿安装误差，同时吸收传动过程中的振动冲击，降低传动噪音，提升传动系统的稳定性。材质渲染阶段，两端金属轴套采用银灰色金属材质，模拟铝合金阳极氧化后的表面质感，调整材质的粗糙度与反光参数，还原金属件细腻的哑光金属光泽，紧定螺钉采用深灰色钢材材质，突出紧固件的金属质感，中间弹性梅花垫采用高饱和度的红色橡胶材质，调整材质的漫反射与高光参数，还原弹性体略带哑光的橡胶质感，整体渲染采用柔和的工业产品布光，在模型下方添加柔和的投影，突出联轴器各部分的结构层次与细节特征。设计过程中充分考虑该款联轴器的实际应用场景，针对8毫米孔径的常用传动工况，优化了轴套壁厚、凸爪强度、夹紧开槽的宽度参数，既保证了轴套夹紧时的结构强度，避免夹紧力过大导致轴套开裂，又保证了足够的抱紧力与扭矩传递能力，凸爪与弹性垫的配合间隙控制在合理范围，既保证传动的响应速度，又预留足够的形变空间补偿安装偏差，整体模型结构完整，细节还原到位，可用于传动系统的装配模拟、产品展示以及工程参考。
