四轴数控热丝泡沫切割设备结构设计

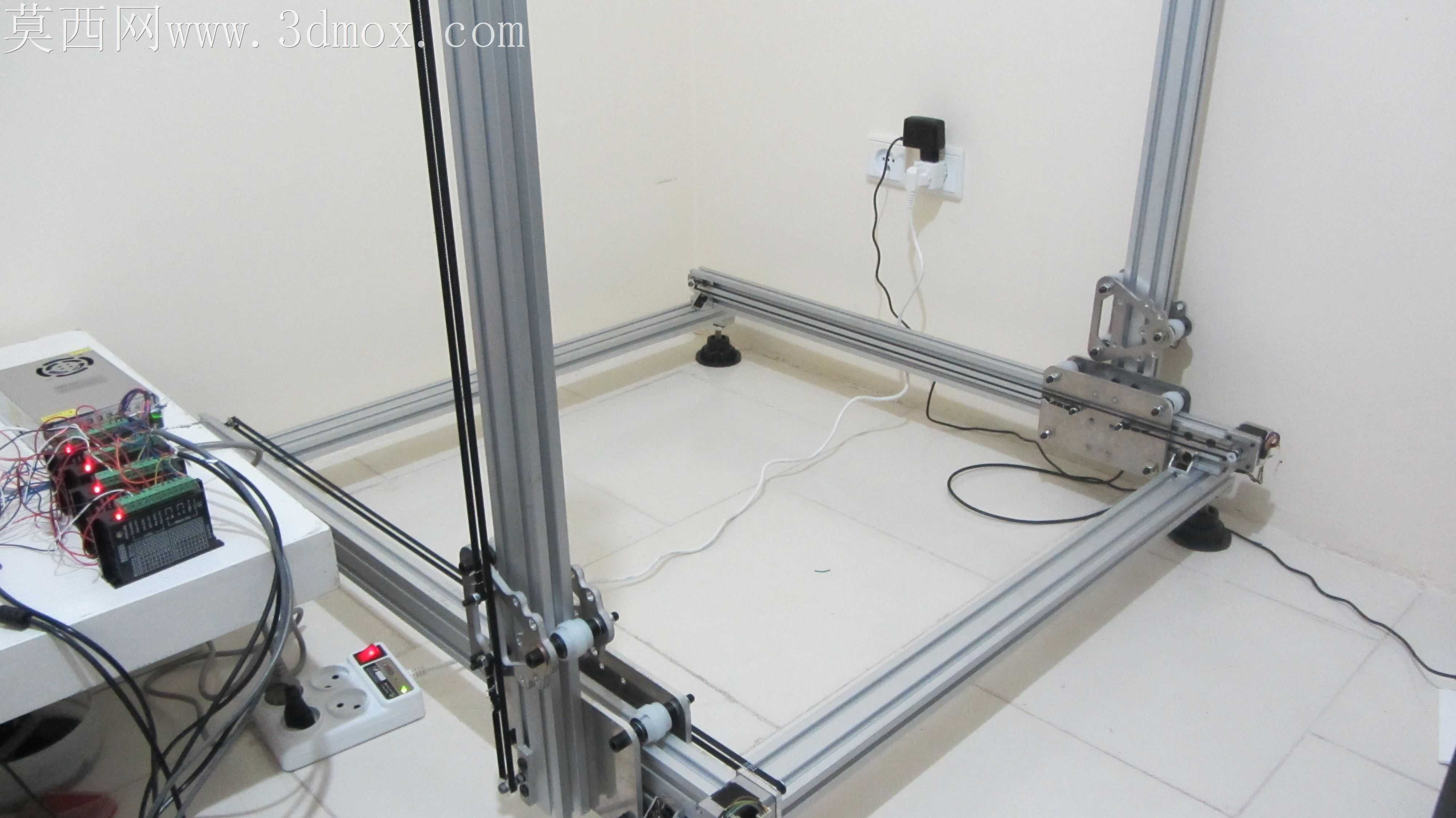

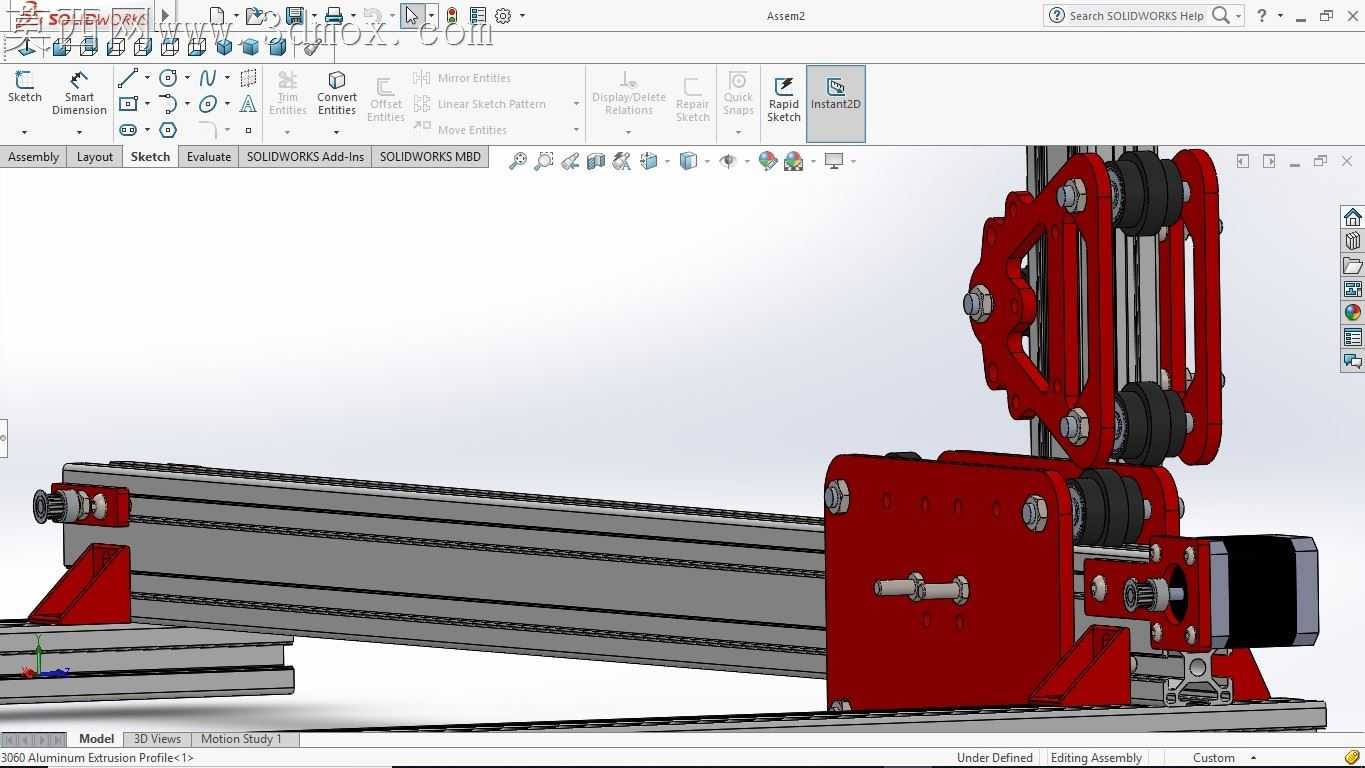

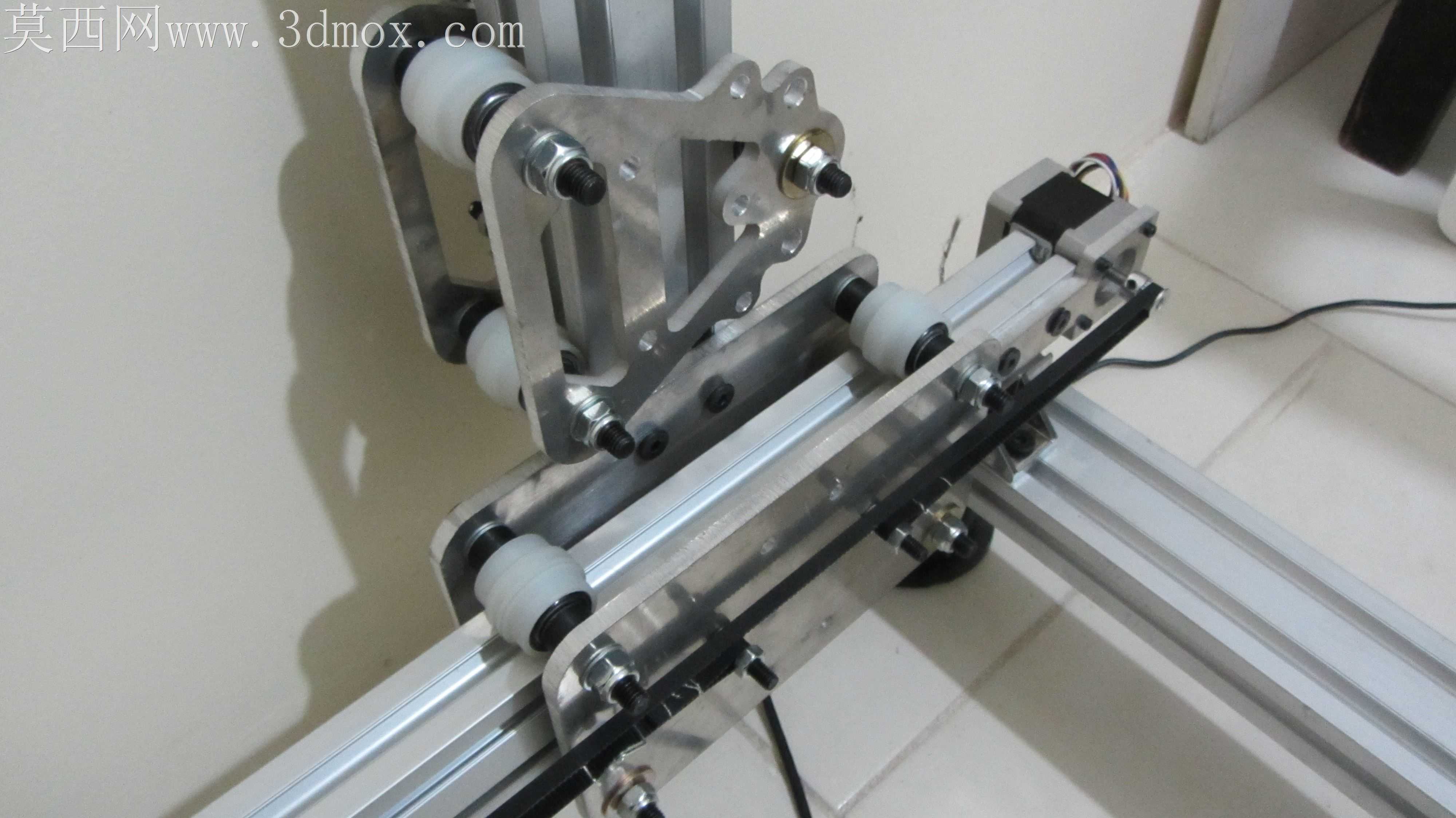

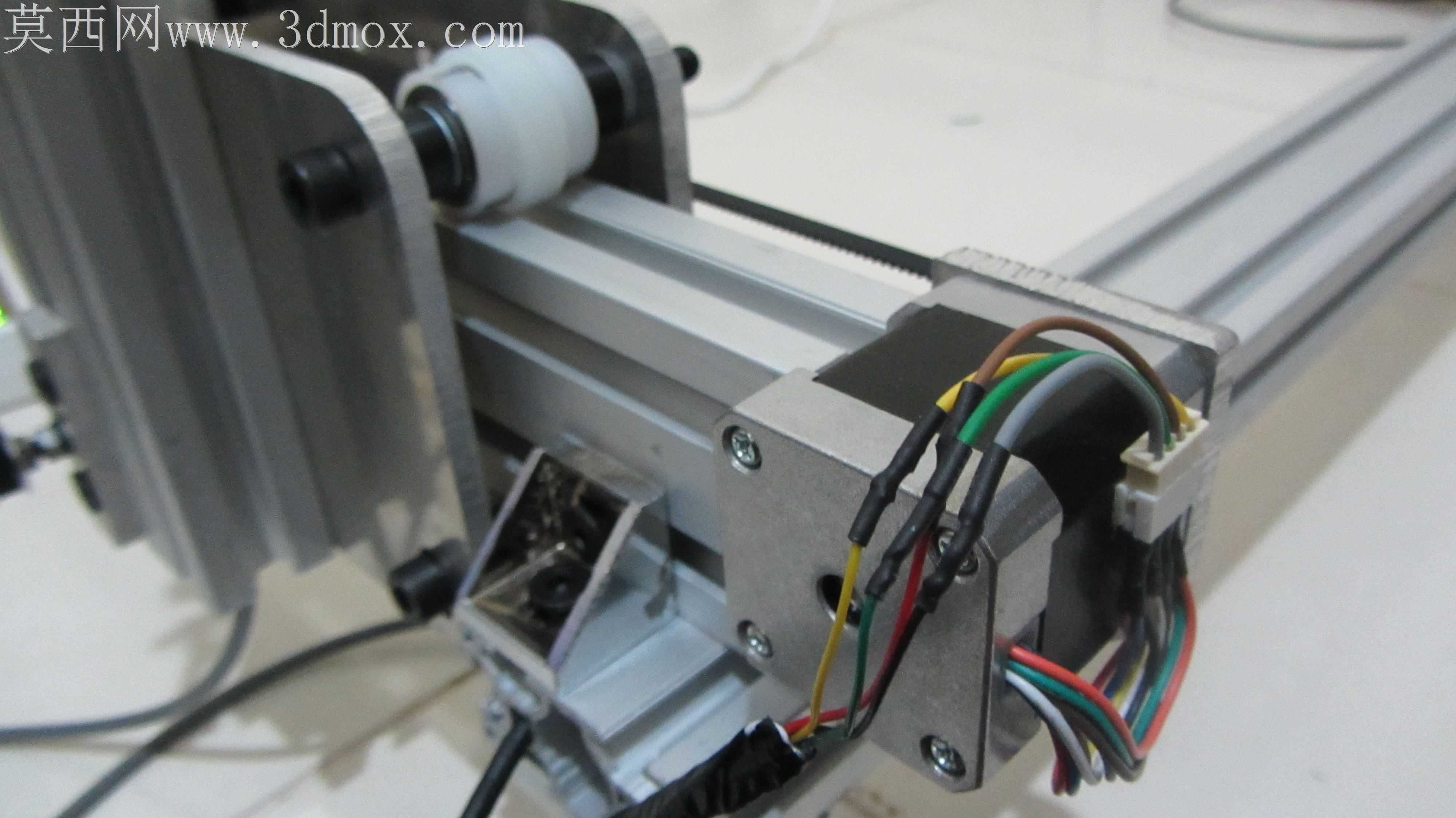

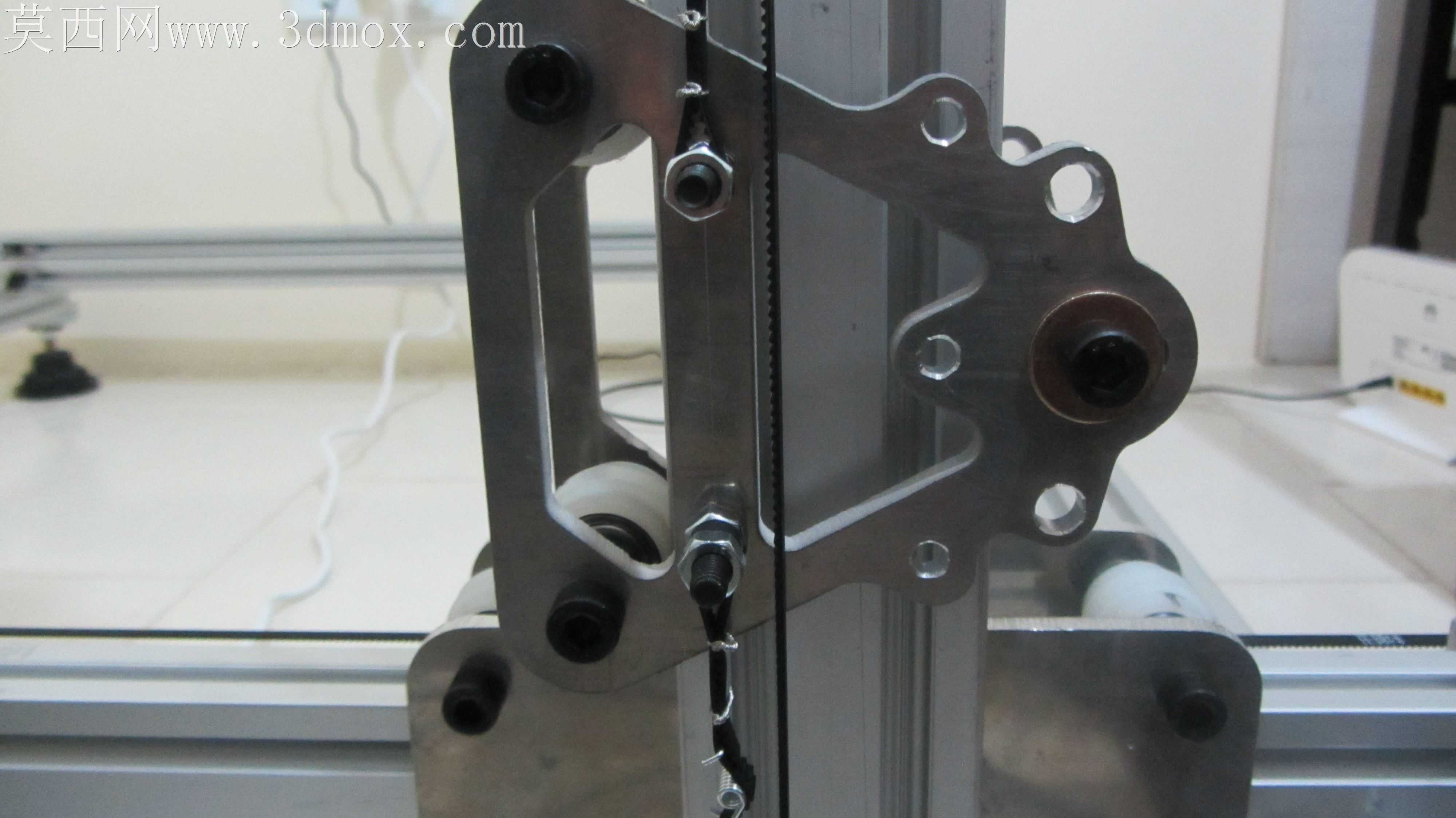

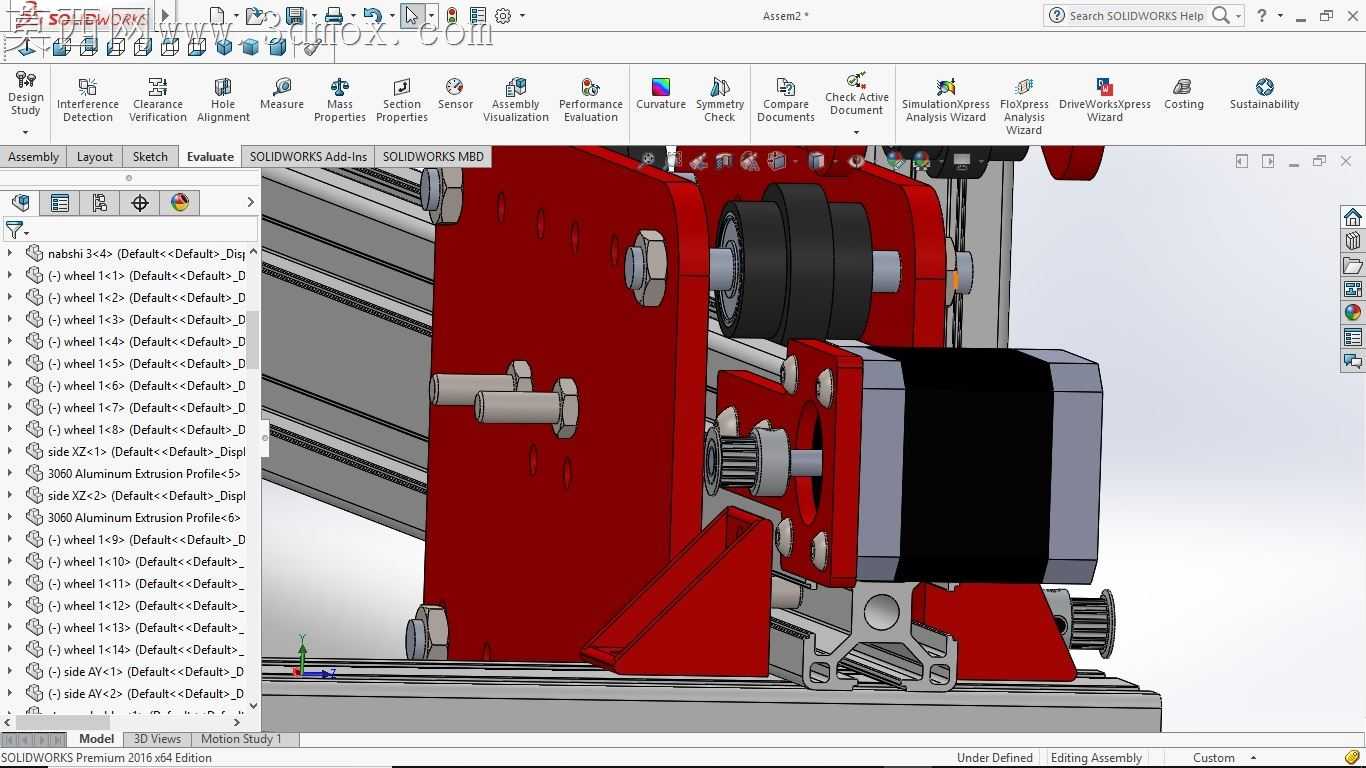

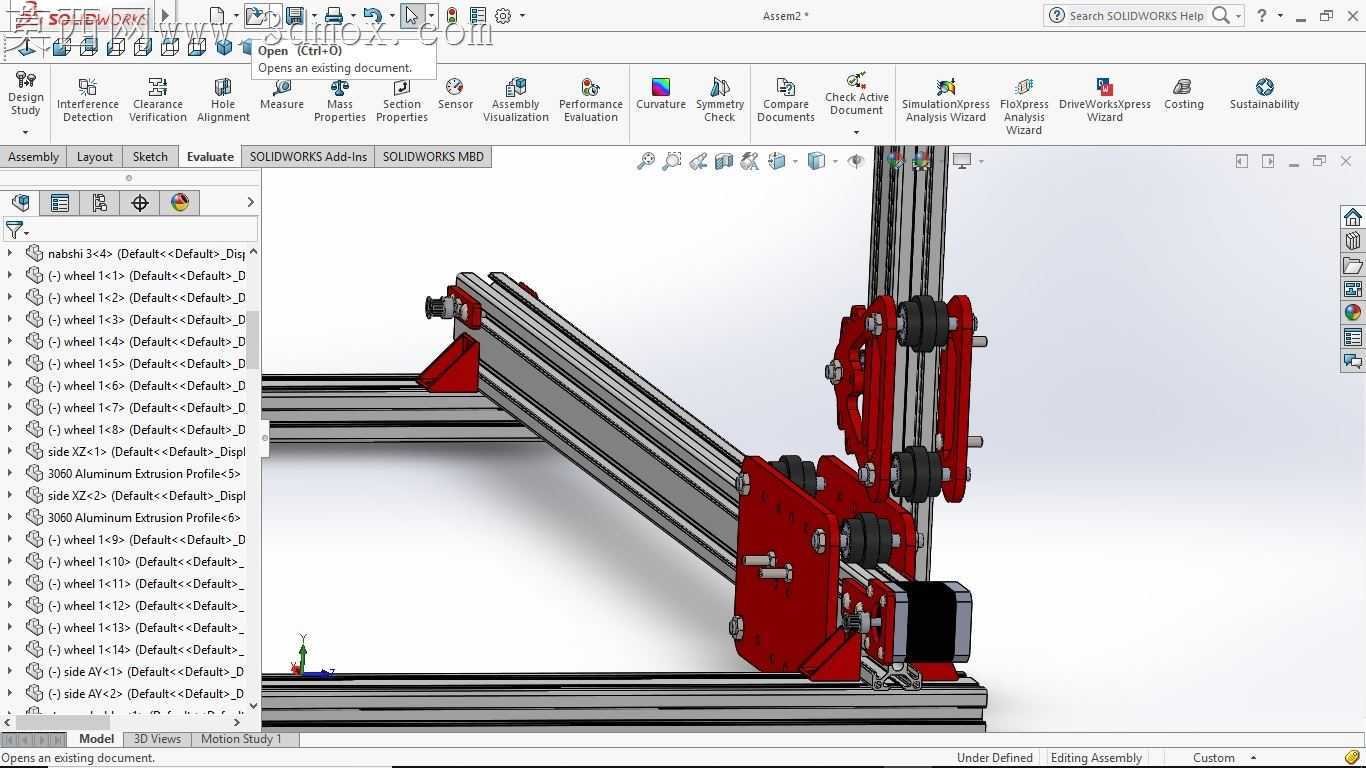

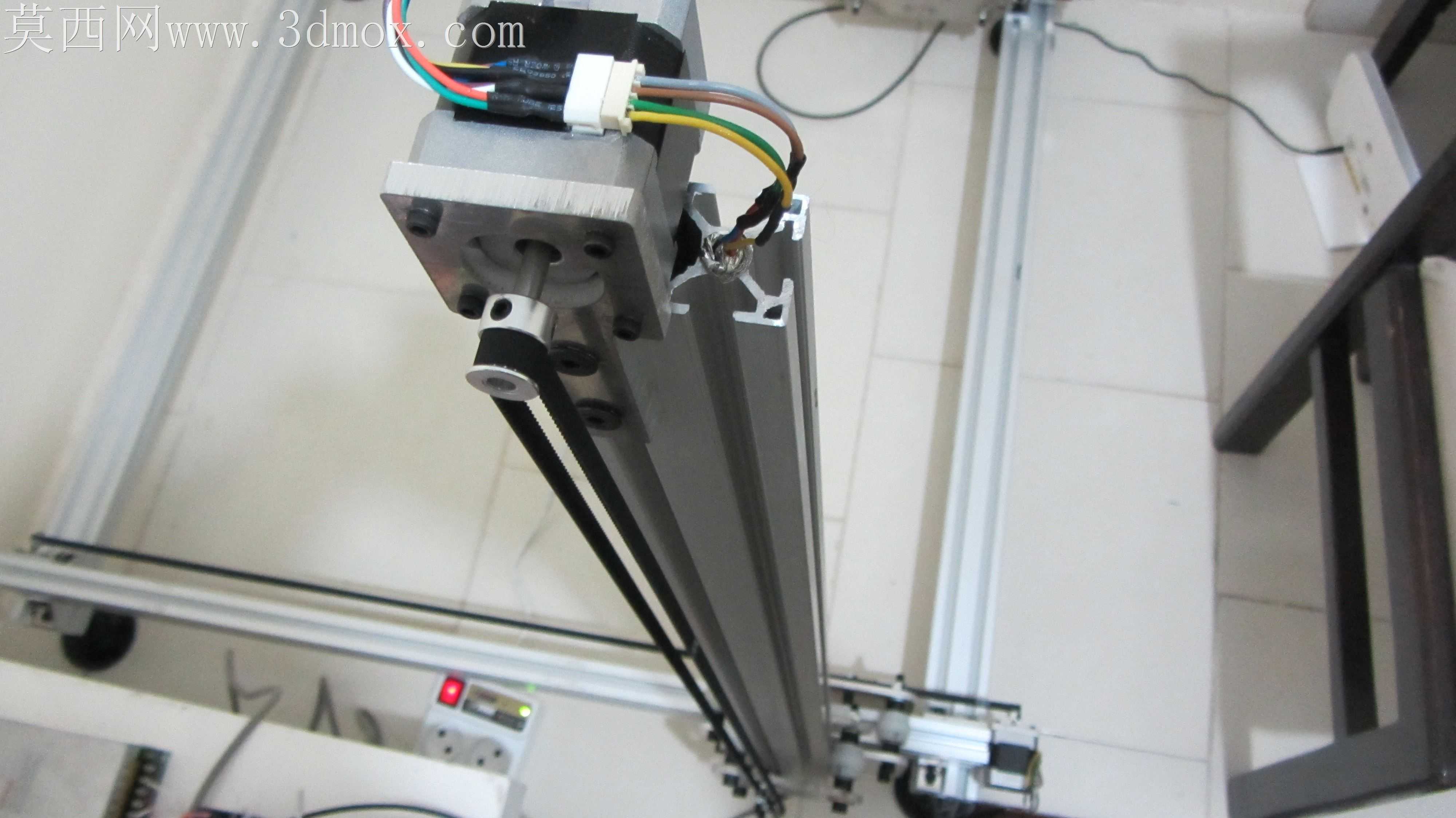

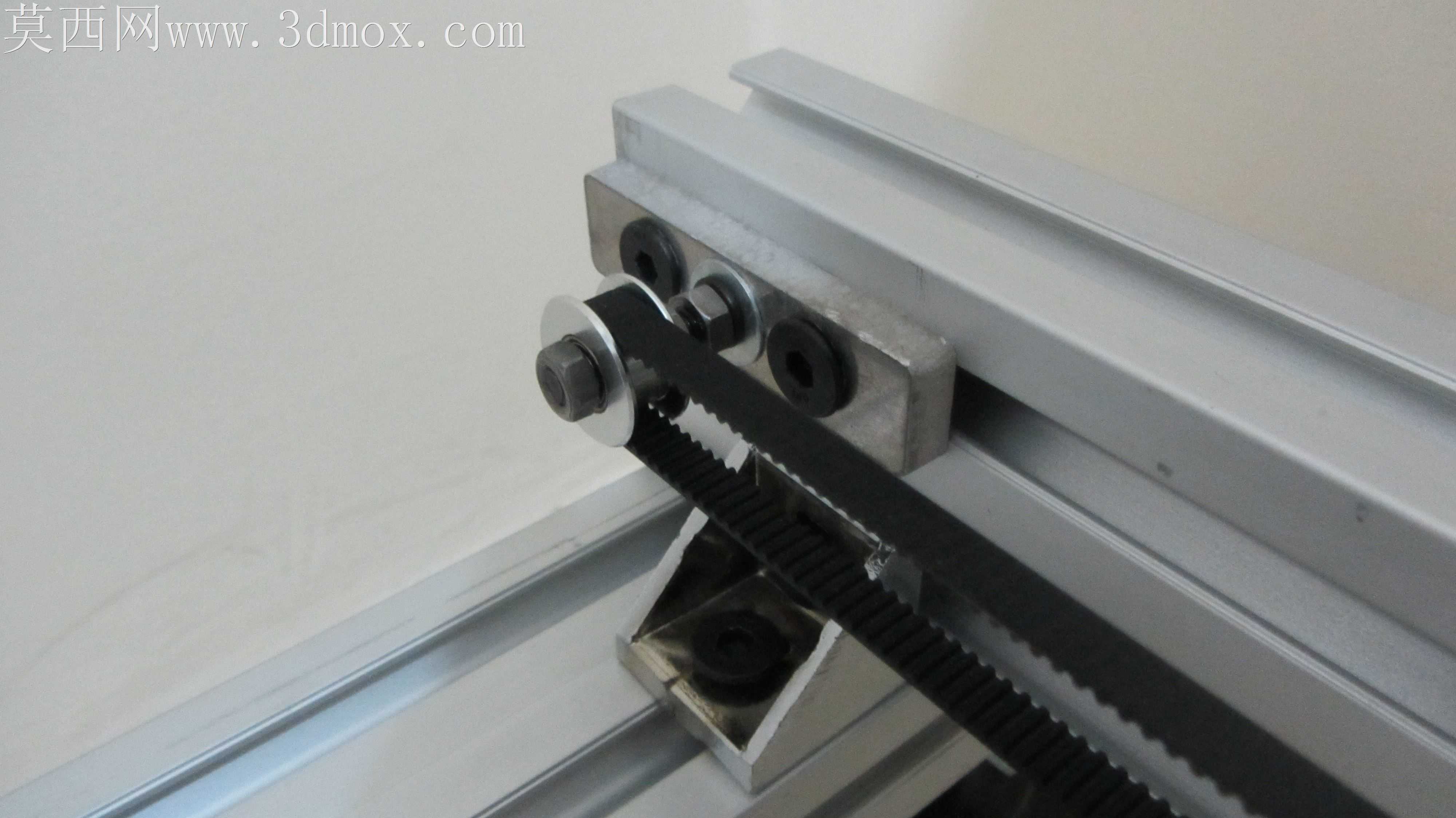

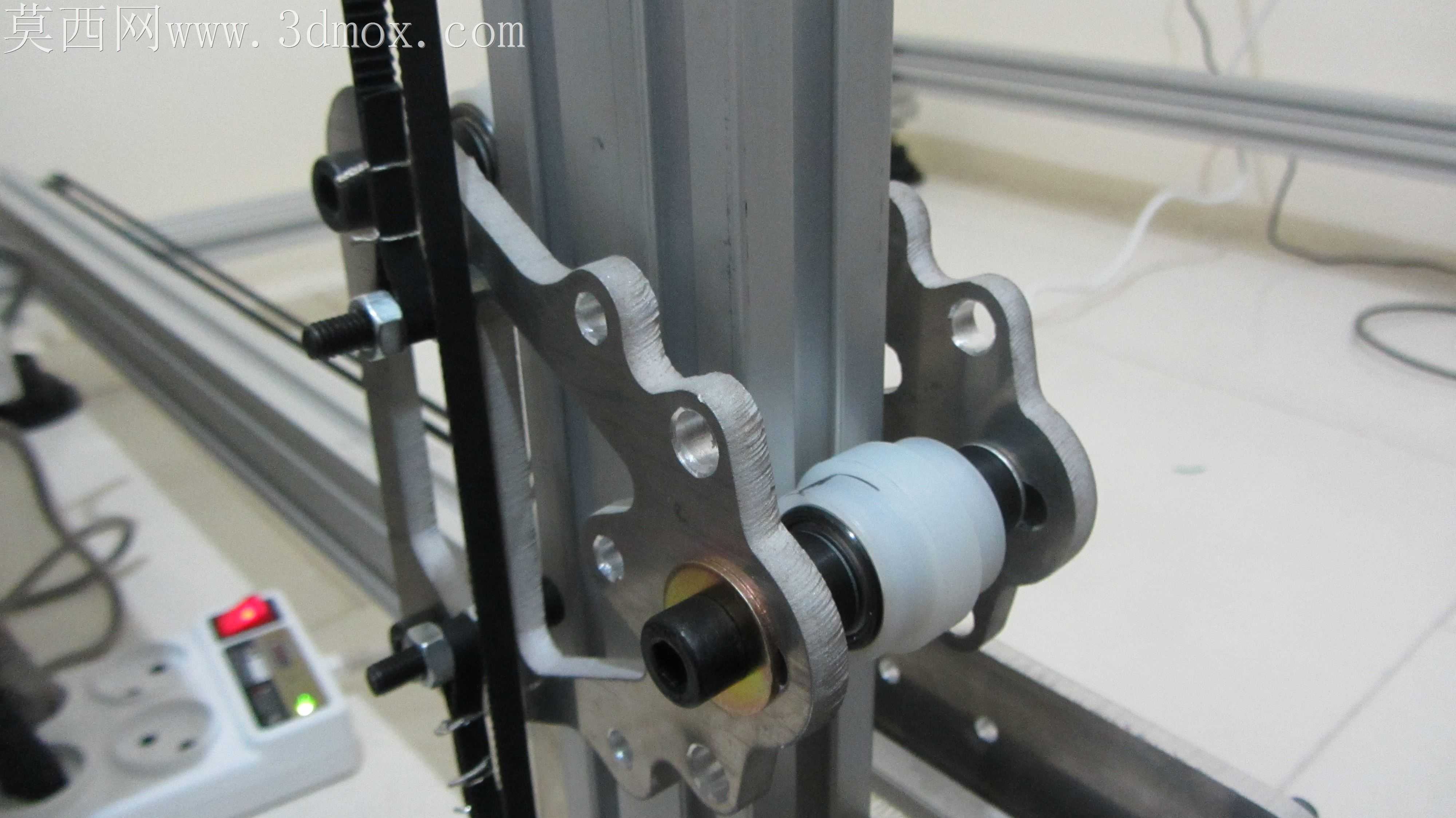

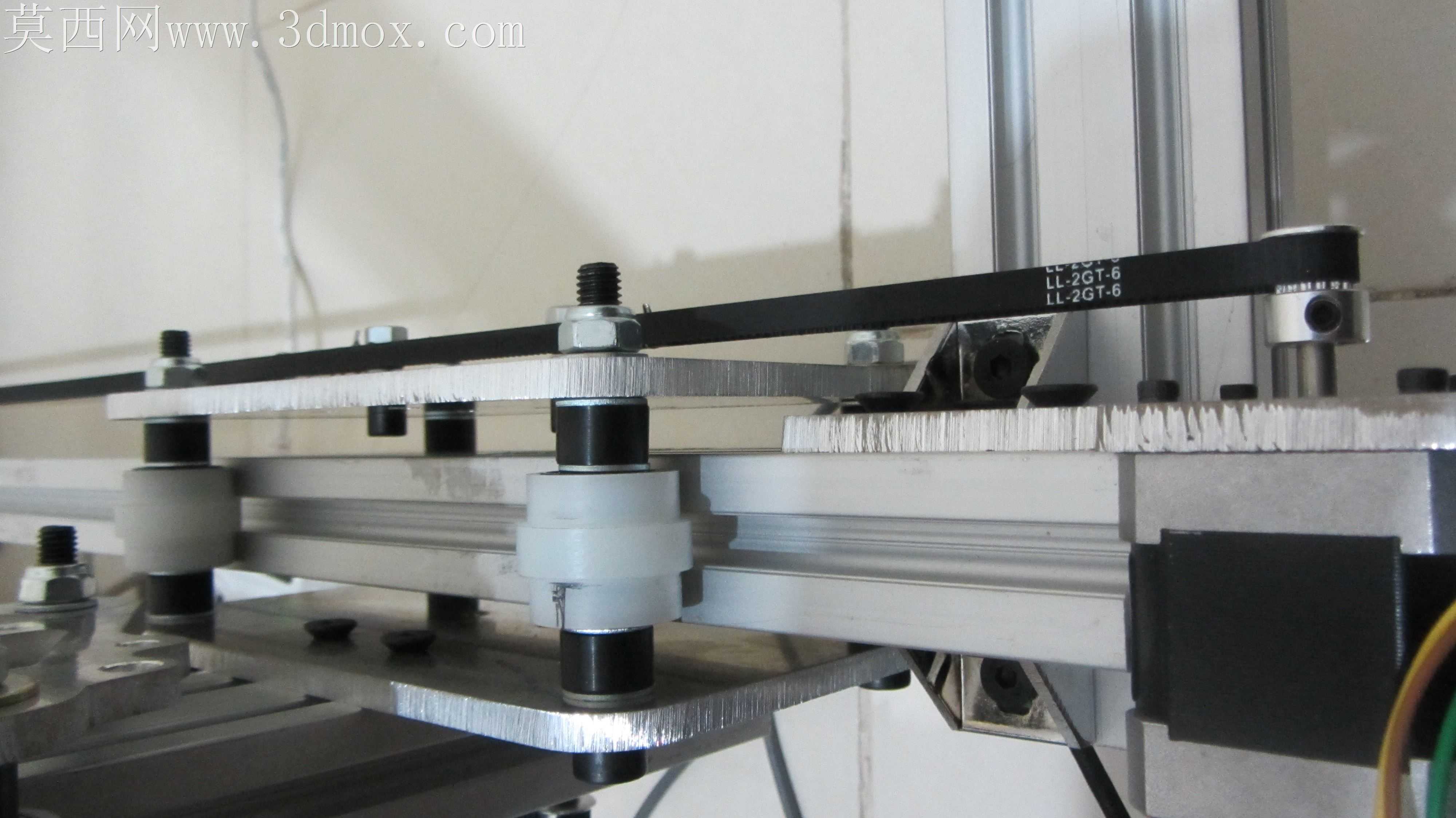

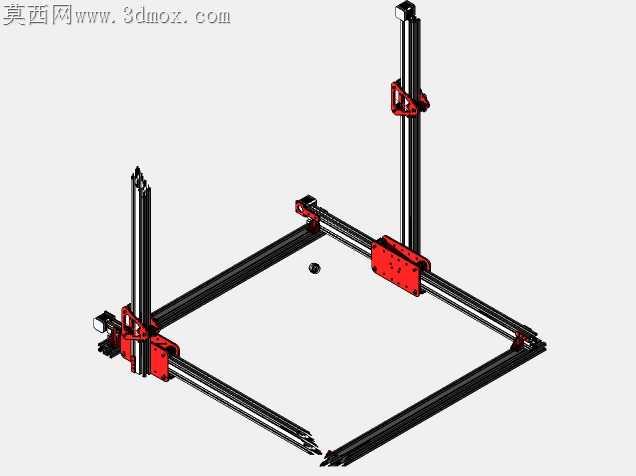

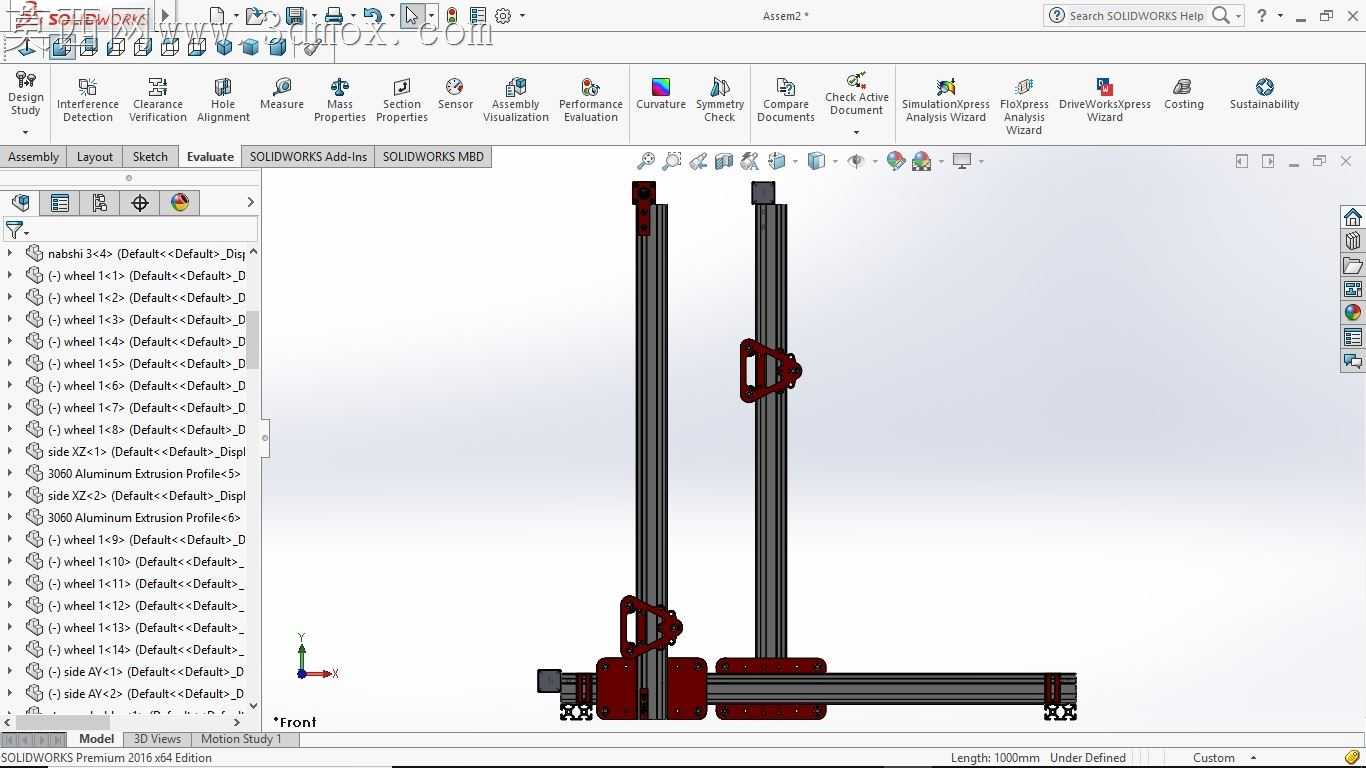

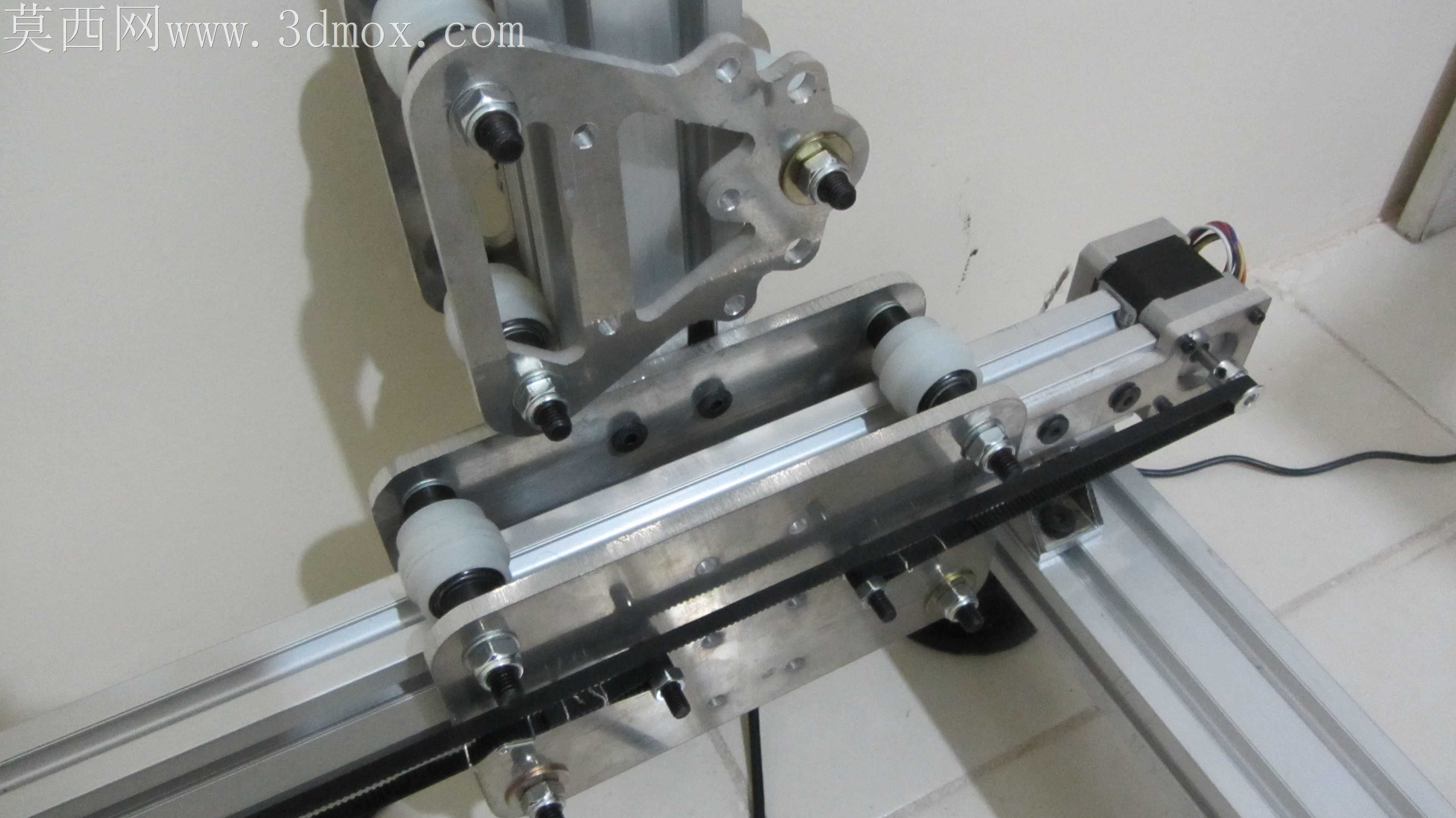

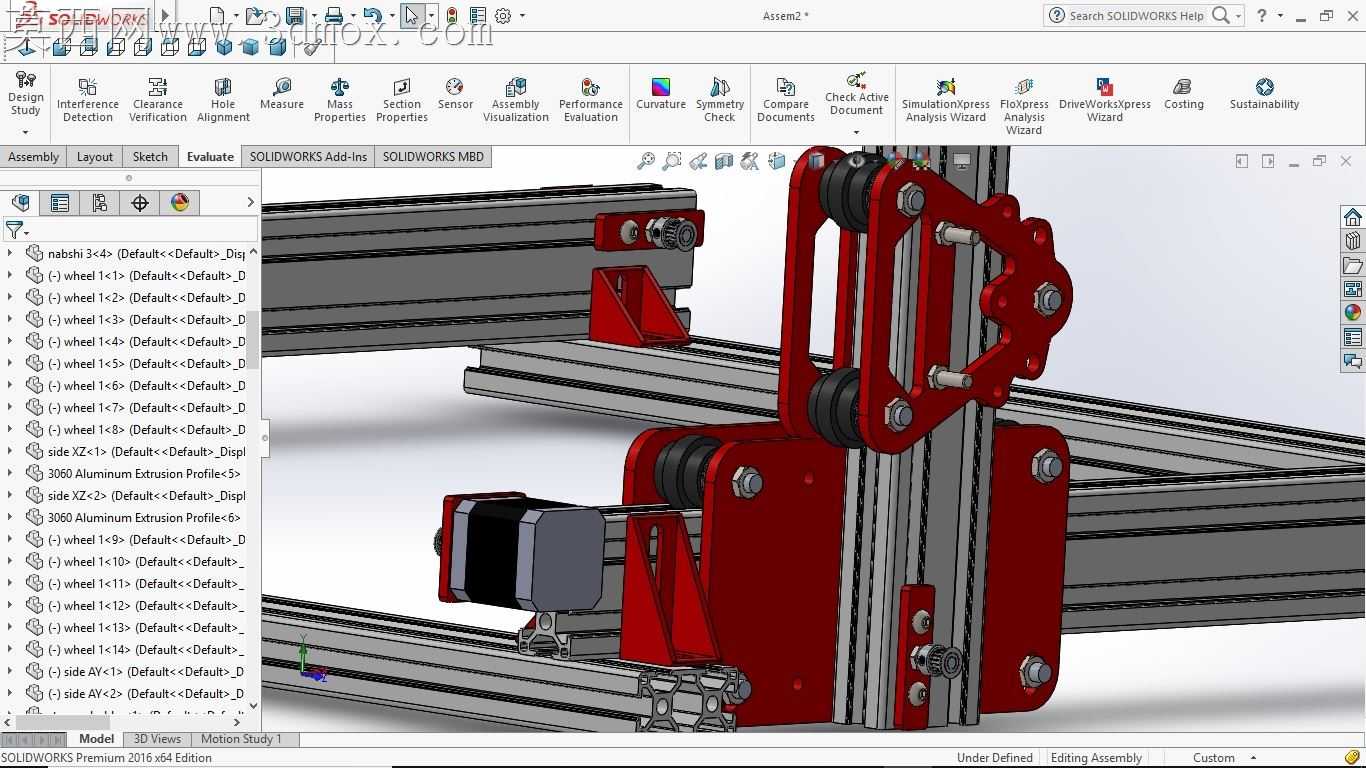

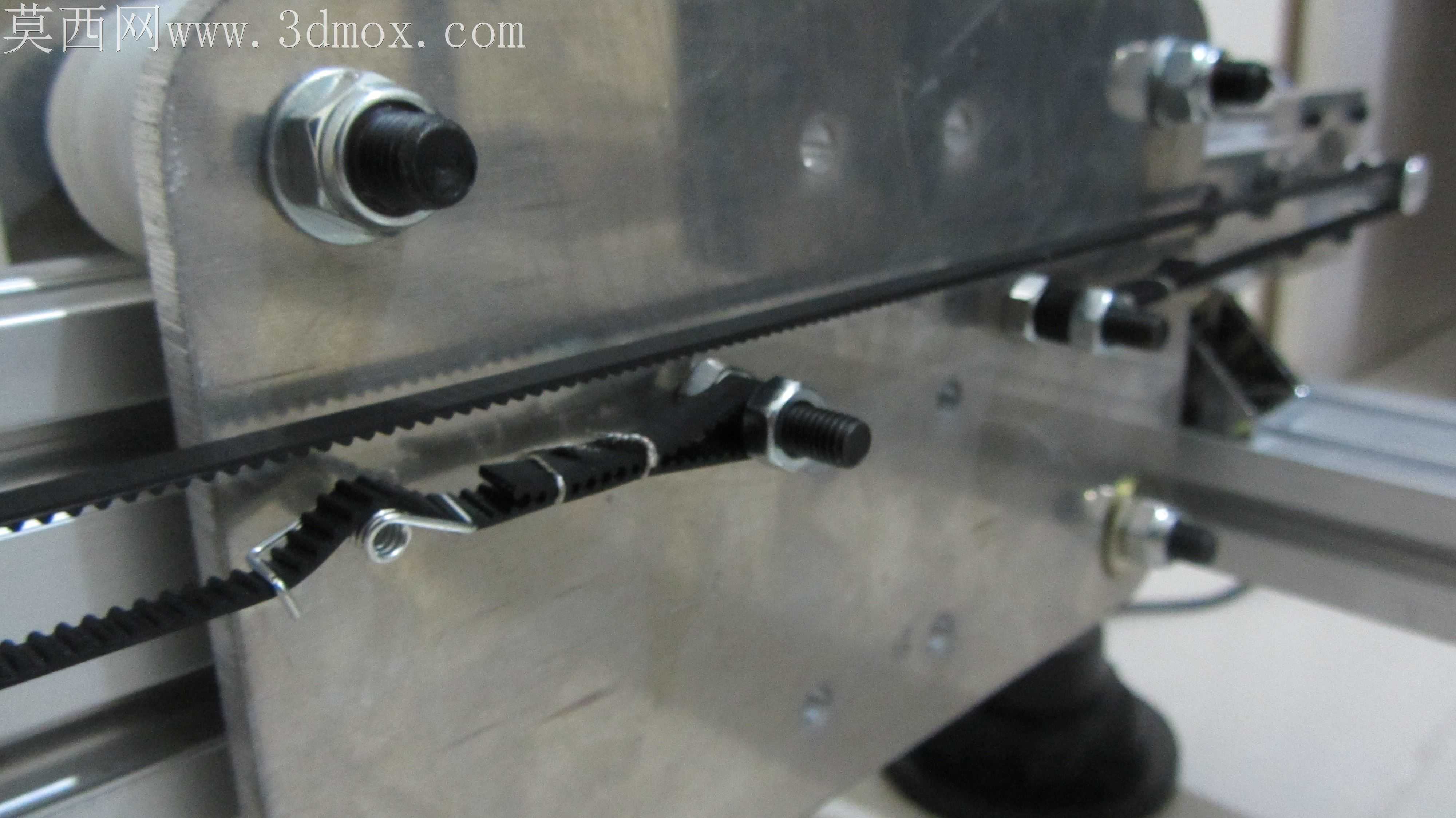

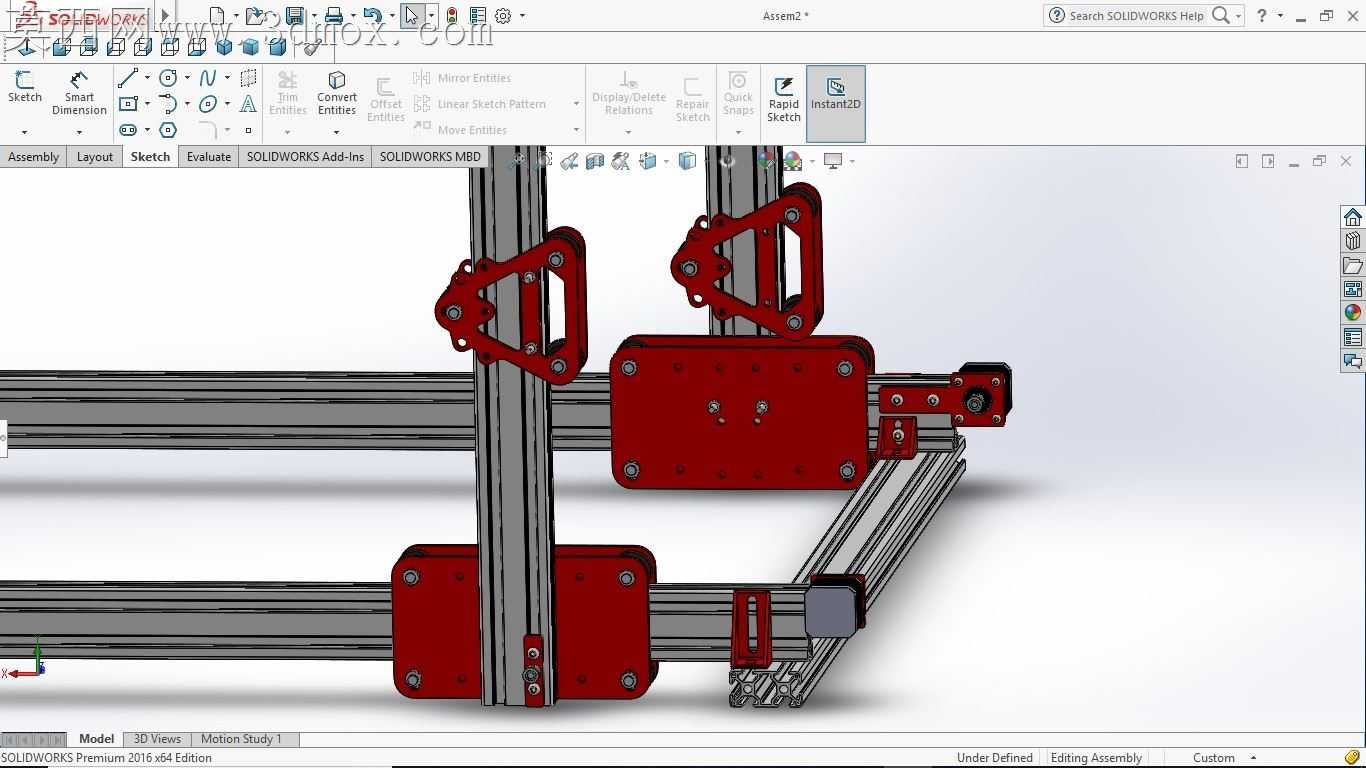

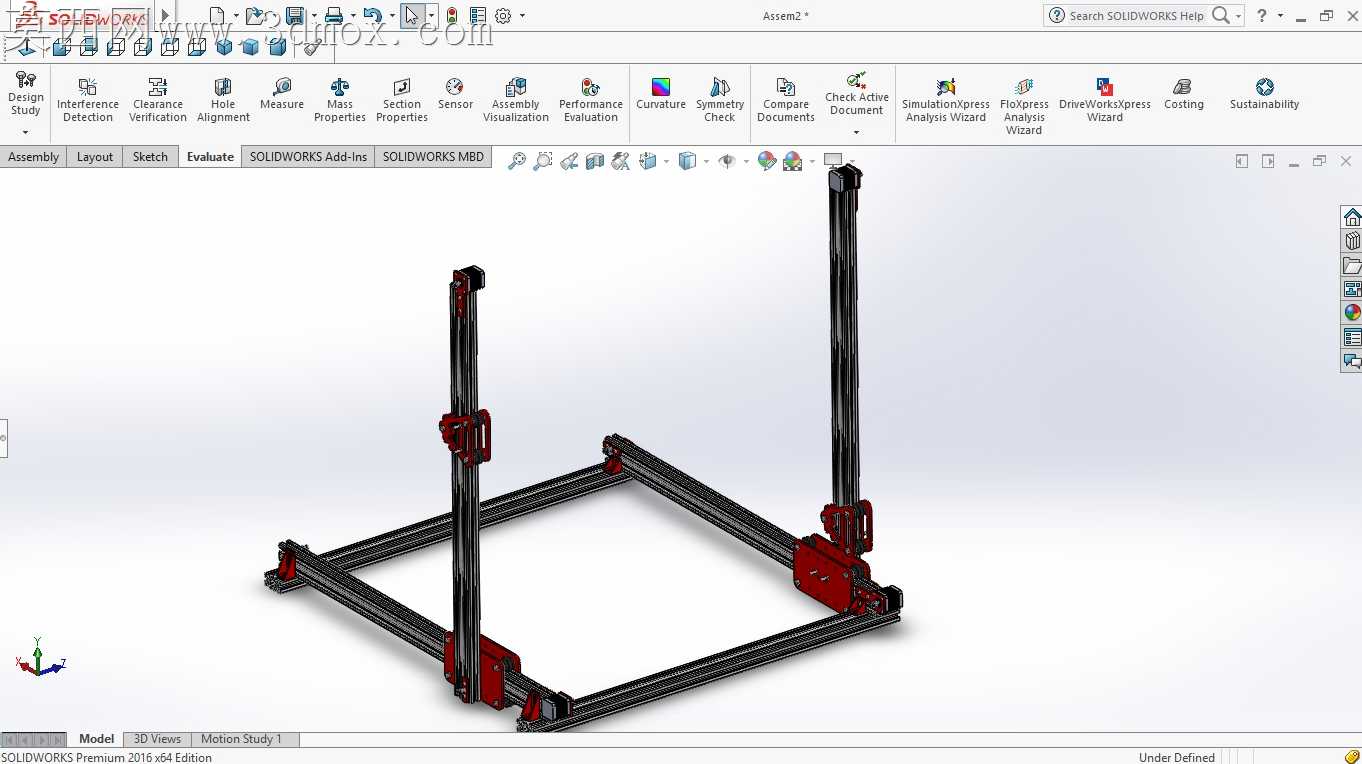

本作品为四轴数控热丝泡沫切割设备的三维结构设计，整体建模过程依托三维机械设计软件完成，从运动原理出发完成全零部件的参数化建模与整机装配。建模阶段首先搭建设备的基础承载框架，采用工业铝型材作为横梁与底座的主体结构，精准还原铝型材的槽道特征与连接孔位，保证框架支撑的结构刚性与装配便利性。设备的核心运动模组采用同步带传动结构，建模时还原了同步带轮的齿形特征、皮带的张紧调节结构，四个驱动单元均匹配nema17规格步进电机的安装尺寸，精准复刻电机的安装法兰、输出轴特征，保证传动结构的运动逻辑与实际设备一致。热丝执行端的升降与横移支架采用红色钣金材质设计，建模时还原了钣金件的折弯特征、安装孔位、滚轮导向结构，导向滚轮与铝型材导轨的配合间隙经过装配校验，保证运动过程无卡滞。设备的控制部分预留了五轴Mach3控制板的安装位，建模时还原了控制元件的安装空间与走线槽结构，同时设计了无线电控制模块的安装位置，兼顾有线数控与无线操控的拓展性。材质渲染阶段，铝型材框架赋予磨砂银白金属材质，还原工业铝型材的表面氧化质感；传动与支撑钣金件赋予亮红色烤漆材质，区分功能结构件与基础框架；同步带赋予黑色橡胶材质，步进电机赋予哑光黑金属与端盖银色金属的组合材质，导向滚轮赋予黑色工程塑料材质，整体渲染效果清晰区分不同功能部件，直观展现设备的结构层次。设计过程中重点校验了四轴运动的行程匹配关系，保证热丝切割端的运动范围覆盖泡沫加工的常用尺寸，同时对各运动副的连接关系进行干涉检查，消除装配过程中的结构冲突，整体结构紧凑，传动路径清晰，可直接用于泡沫切割设备的样机制作参考，也可作为数控运动设备的教学演示模型使用。
