小型遥控飞翼气动布局结构设计

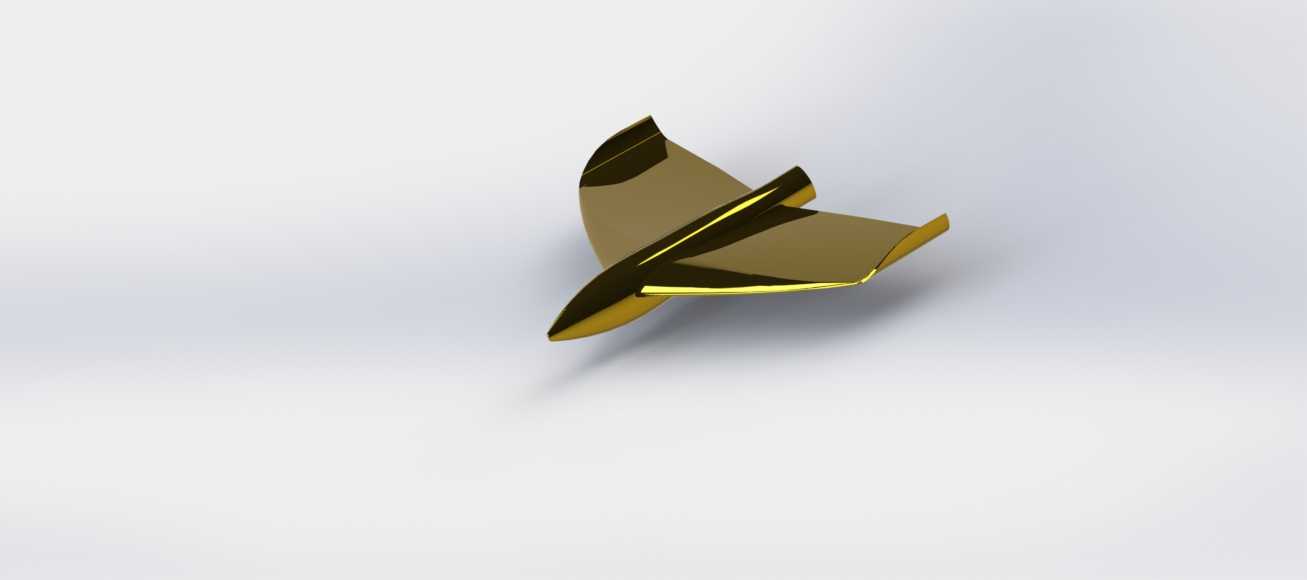

这款飞翼结构采用典型的翼身融合无尾布局，整机没有额外的垂直安定面与水平尾翼结构，所有气动控制面都集成在机翼后缘区域，整体外形顺滑过渡，从机头尖点沿翼展方向逐步延展到翼尖，翼尖做了小幅上反处理，能在低速飞行时提供足够的横向安定性，避免无尾布局常见的荷兰滚问题。从实际应用场景来看，这类小型飞翼结构多用于低空低速遥控飞行场景，相比常规布局的航模飞行器，飞翼布局的整机浸润面积更小，飞行过程中的压差阻力与摩擦阻力都能得到有效控制，同等动力配置下能获得更长的留空时间与更快的飞行速度。设计过程中首先要确定整机的重心边界，无尾飞翼的重心位置必须落在整机平均气动弦长的20%-25%区间内，过于靠前会导致俯仰操纵力矩不足，拉杆时无法及时拉起抬头，过于靠后则会让整机俯仰静不稳定，飞行过程中容易出现不可控的俯仰振荡。整机的翼型选择了低速高升阻比的平凸翼型，机翼前缘做了小圆角钝化处理，避免小迎角飞行时出现过早的气流分离，机翼后缘的升降副翼采用分段式设计，左右两侧控制面可以同向偏转实现俯仰控制，反向差动偏转则实现滚转控制，不需要额外设置方向舵结构，依靠两侧阻力差就能实现偏航操纵。在安装边界上，整机中部的翼身融合区域预留了足够的设备安装空间，可容纳动力单元、遥控接收机、电池组等核心组件，所有设备的安装位置都需要围绕预设重心位置排布，避免装配完成后出现重心偏移需要额外配重，增加整机无效重量。机身下部没有突出的起落架结构，可采用手抛起飞、腹部滑降的起降方式，进一步降低整机的结构重量与空气阻力，机翼前缘的厚度沿翼展方向逐步减薄，在保证结构强度的前提下尽可能降低飞行阻力，翼尖的切角处理可以削弱翼尖涡流的强度，进一步提升整机的升阻比，让小动力配置下也能获得稳定的滑翔性能。这类飞翼结构的整体刚性较好，没有常规布局的尾翼连接段等薄弱结构，飞行过程中结构形变更小，气动效率的发挥更稳定，在做横滚机动时的惯量更小，操纵响应更灵敏，适合做快速的航线机动动作。
