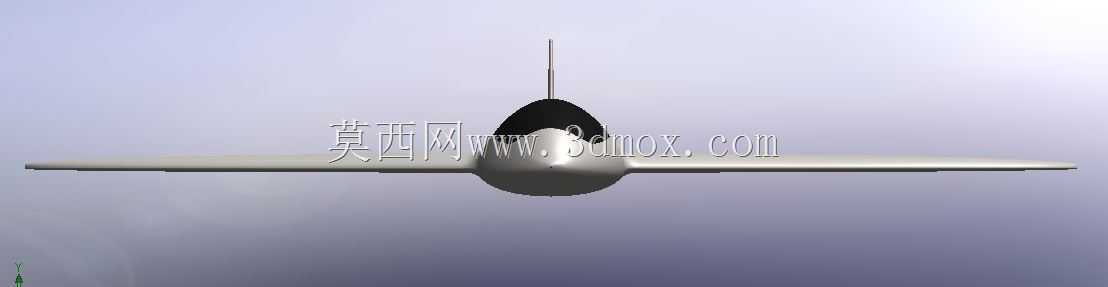

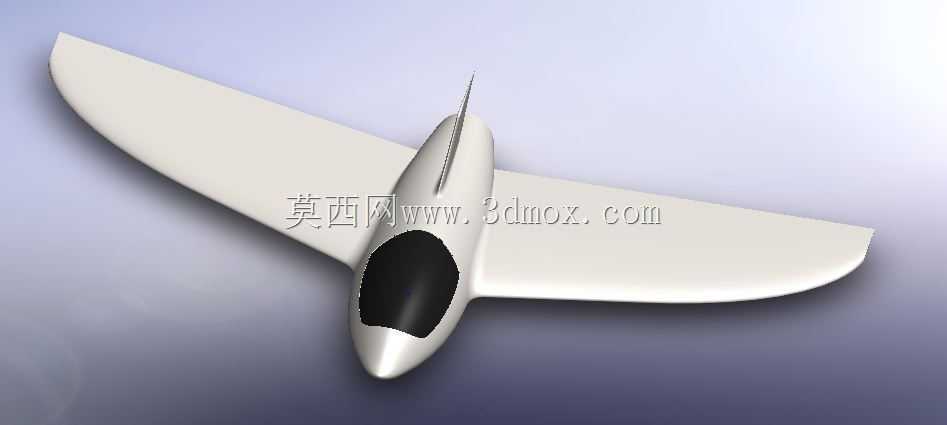

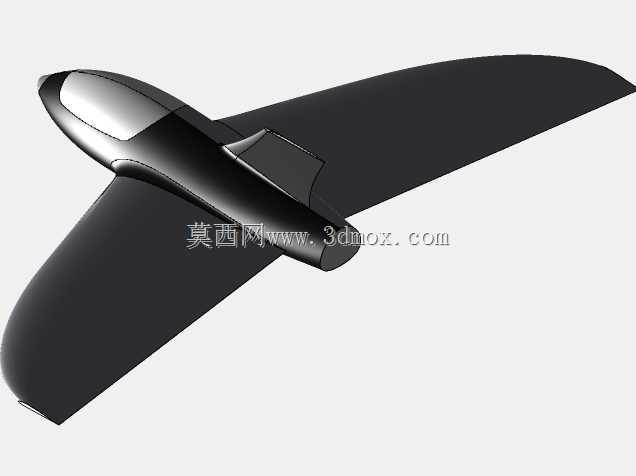

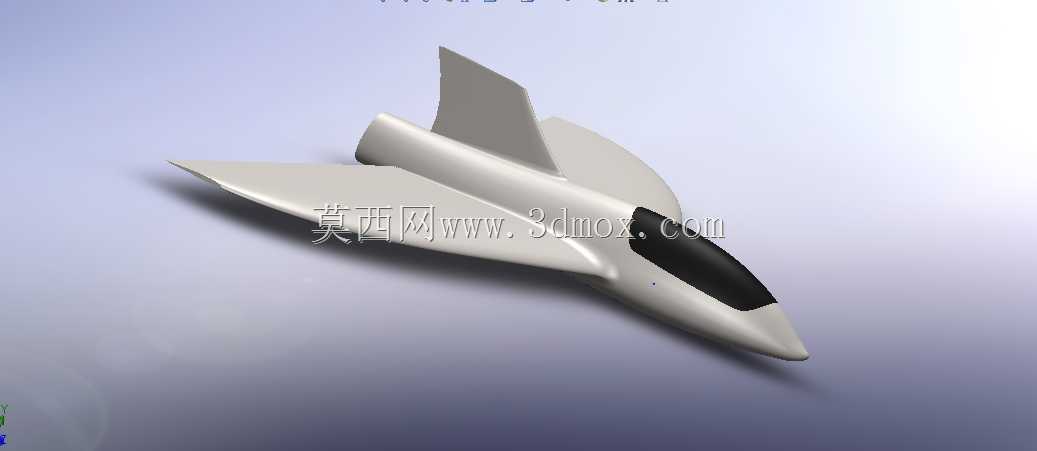

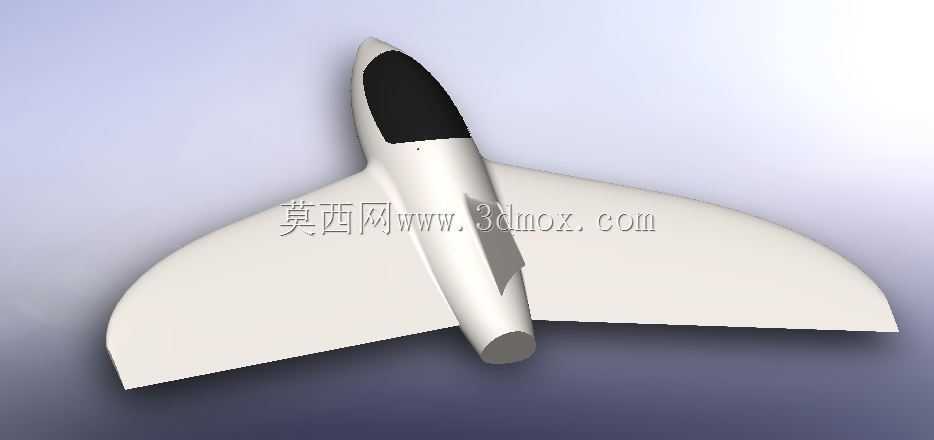

适配ag44c02f翼型的RC飞翼结构设计

这款飞翼结构主要面向RC航模飞行场景设计，在航模运动、小型飞行器验证测试领域有较强的适配性，既可以作为航模爱好者的飞行载体，也能充当小型飞控系统的空中测试平台，完成姿态控制、动力匹配等相关验证工作。从功能特性来看，飞翼布局取消了常规布局的水平尾翼与垂直尾翼结构，依靠翼身融合的整体构型提供升力与航向稳定性，搭配ag44c02f翼型能够在低速飞行阶段获得较好的升阻比，同时降低飞行过程中的诱导阻力，适配小排量动力系统即可完成起飞、巡航、机动等全套飞行动作。设计过程中优先考虑了结构轻量化与飞行稳定性的平衡，机身中段设置有设备安装舱，可容纳动力电池、飞控板、舵机、信号接收机等核心航电部件，安装舱的边界尺寸经过反复校核，既保证各部件有充足的安装空间，也不会过度挤占机翼内部的结构加强空间，避免飞行过程中出现机翼形变影响操控精度。机翼前缘做了钝化处理，能够降低低空低速飞行时的失速风险，后缘预留了舵面安装位，可根据飞行需求配置升降副翼，通过混控实现俯仰与滚转方向的姿态调整，单垂尾的设置能够进一步提升航向稳定性，降低侧风环境下的飞行操控难度。从安装边界来看，整机的重心位置设计在机翼平均气动弦长的30%位置，这一区间是飞翼布局的最优重心范围，能够保证飞行过程中的俯仰稳定性，避免出现头重俯冲或者头轻失速的问题；动力系统的安装位设置在机身尾部，适配后置螺旋桨动力配置，推力线与机身中轴线保持重合，减少动力输出时产生的附加力矩，降低飞控系统的调校难度。机翼与机身采用一体化融合设计，减少了分体结构带来的装配间隙，既能够降低飞行阻力，也能提升整体结构强度，减少飞行过程中的结构振动，提升航电设备的工作稳定性。在实际使用场景中，这款飞翼能够适应草地、硬化铺装路面等多种起降场地，较低的起降速度也降低了操作者的入门门槛，同时翼身融合的构型具备一定的滑翔能力，在动力系统出现故障时也能依靠滑翔完成迫降，减少设备损坏的概率。设计阶段还考虑了部件的拆装便捷性，机翼与机身的连接位置预留了快拆结构，能够快速完成整机的拆装收纳，方便外出飞行时的携带运输，舵机的安装位做了沉台设计，既能够保证舵机安装后的结构平整度，也能避免舵机突出机翼表面额外增加飞行阻力。
