CNC加工飞翼飞行器结构设计方案

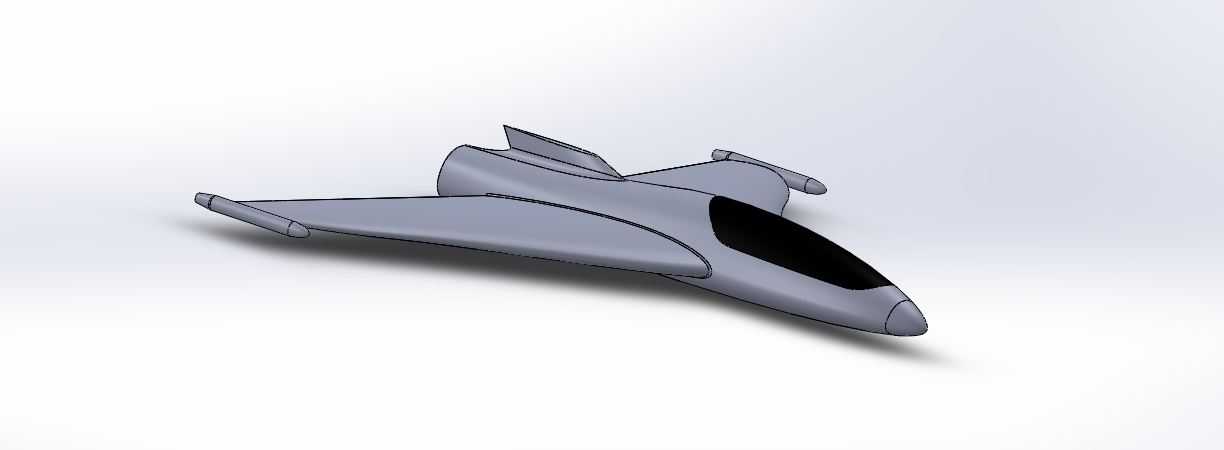

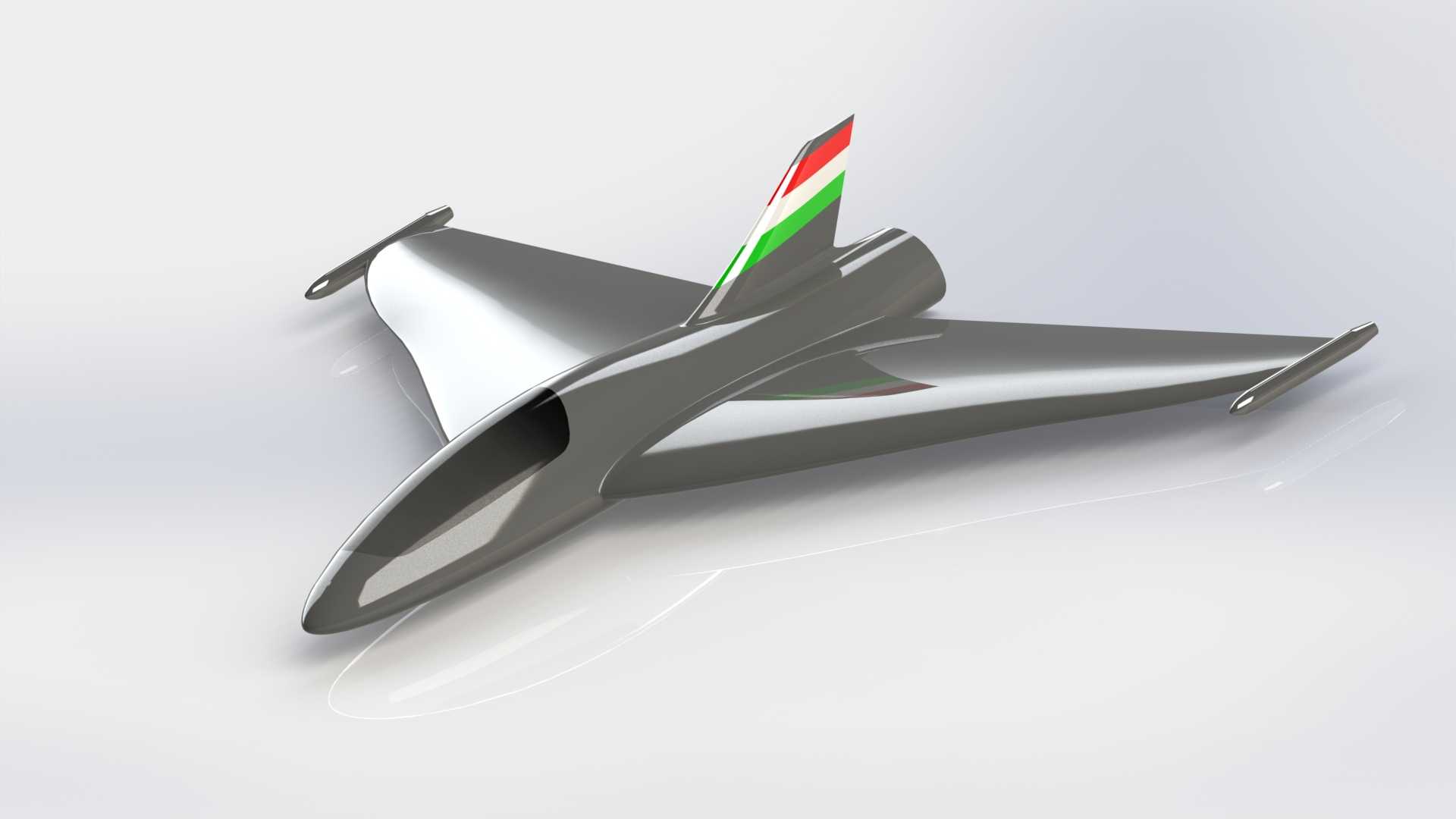

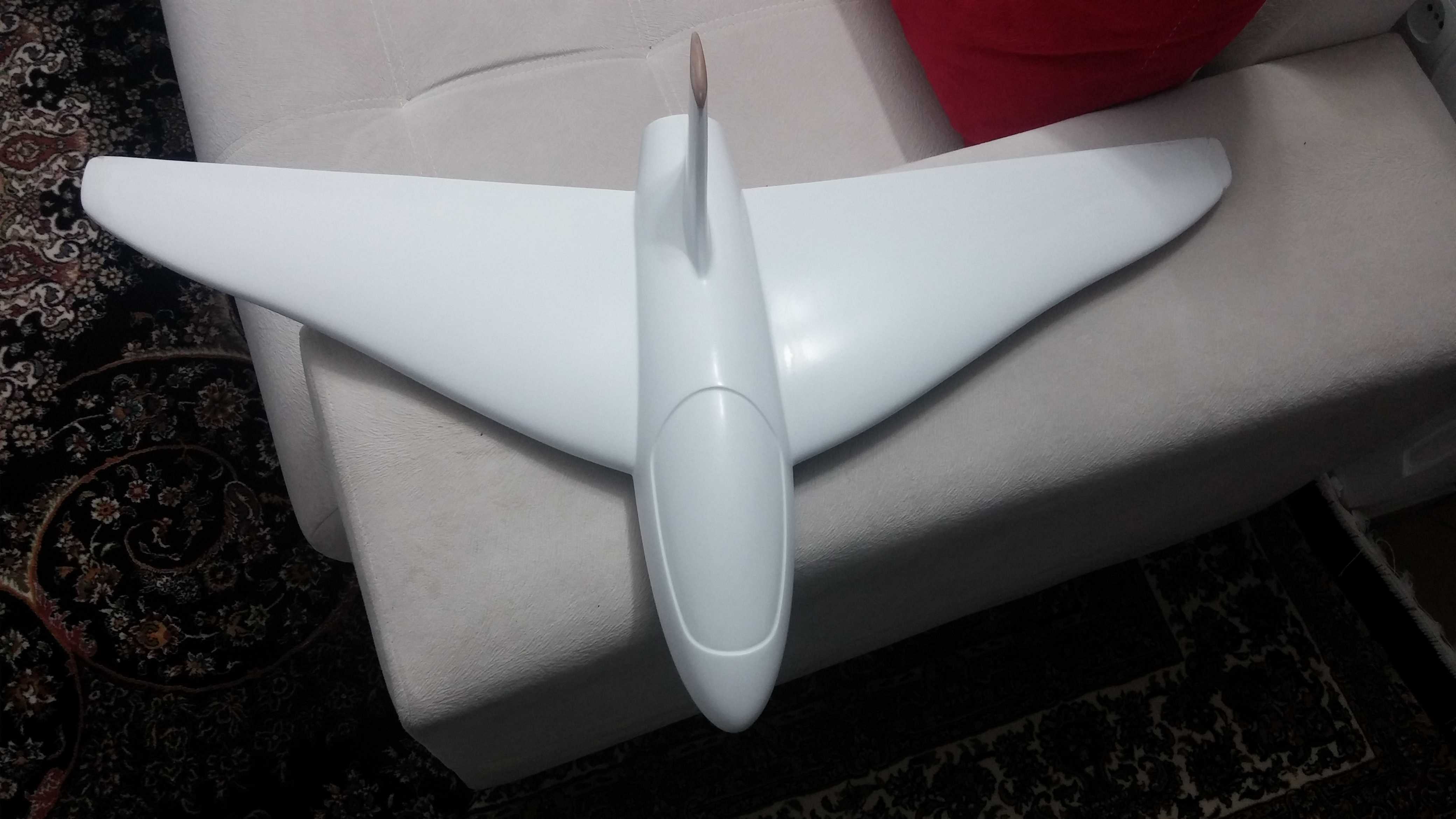

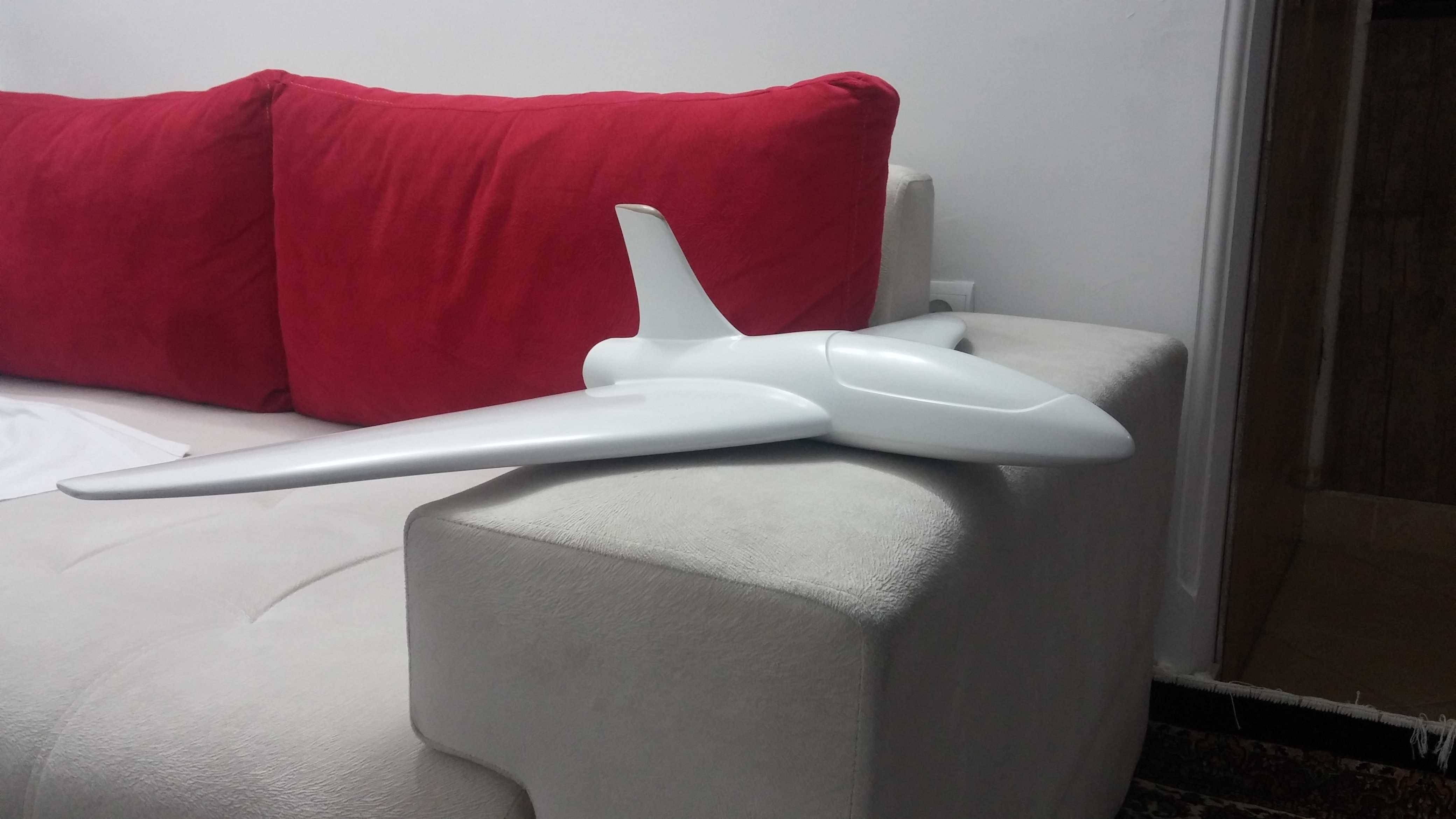

　　这款飞翼构型的飞行器采用无尾翼身融合布局，整体曲面连续过渡，没有传统飞行器的水平尾翼与垂直尾翼结构，整机外形流畅顺滑，所有外露曲面均做了连续曲率处理，适配多轴CNC设备的一体化加工需求，加工过程中无需额外拼接装夹，可直接从整块坯料铣削成型，减少装配环节带来的形位误差。从实际应用场景来看，该构型既可以作为小型航模验证飞翼气动特性的试验载体，也可等比例放大后作为低空低速无人飞行器的主体结构，飞翼布局本身的升阻比优势能在同等动力配置下获得更长的续航时间，同时翼身融合的结构让整机内部可利用空间更规整，便于布置动力模块、控制单元与载荷舱，不会像传统筒身加机翼的结构那样出现空间割裂的问题。设计过程中优先考虑了加工可行性，

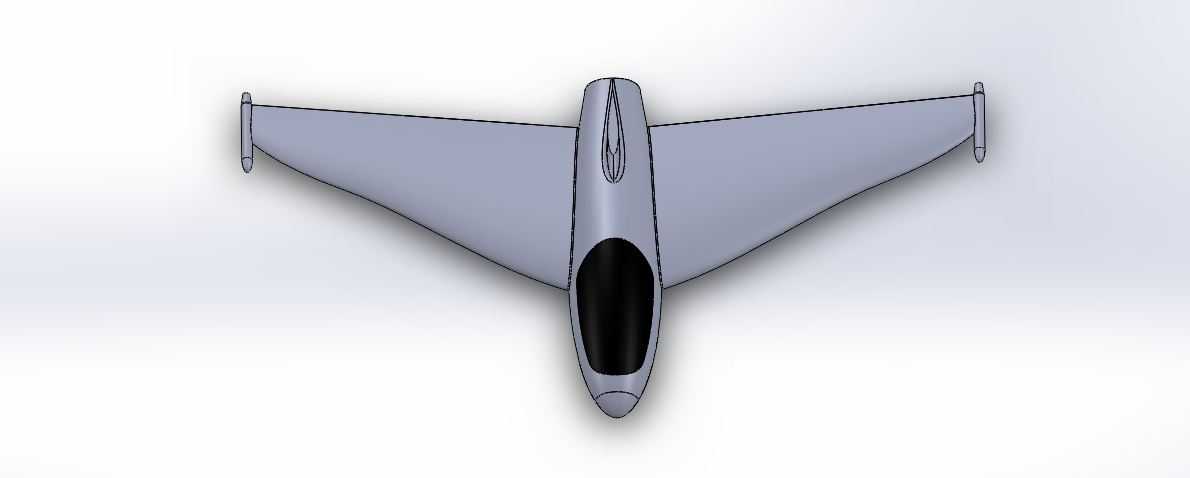

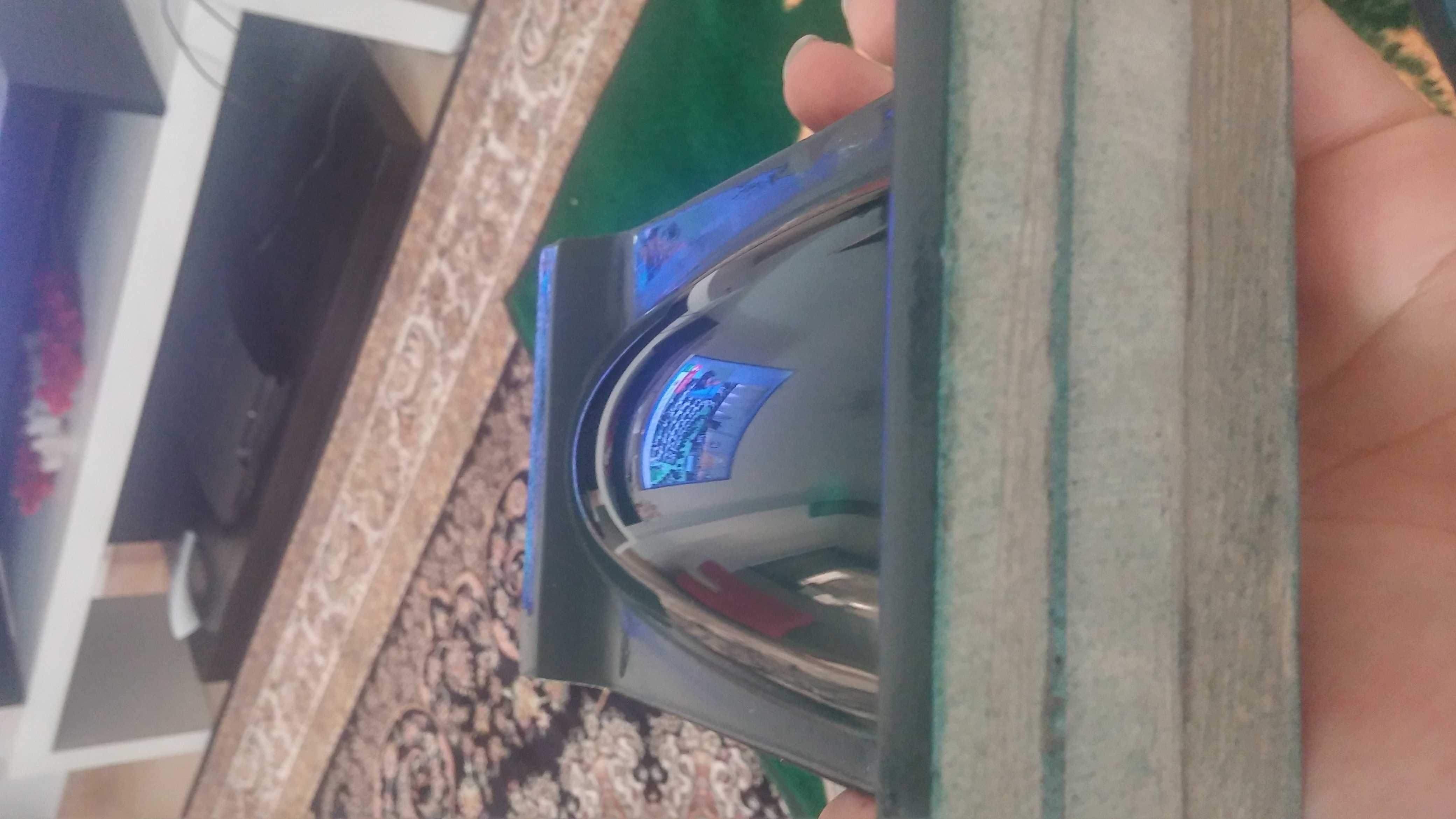

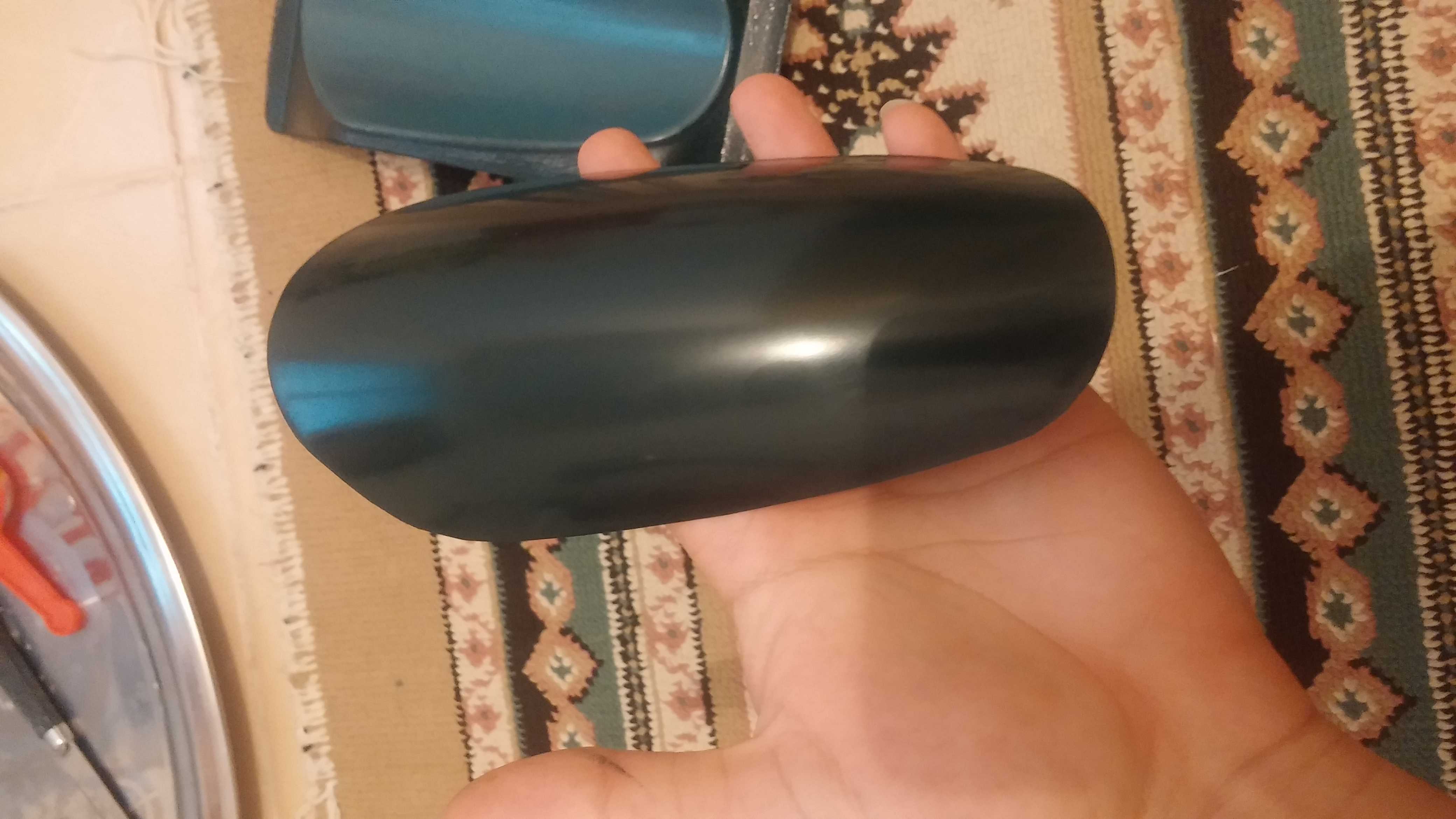

　　所有曲面的拔模角度均控制在CNC加工的合理范围内，没有出现倒扣或者极小曲率的死角，加工时刀具可以顺畅走刀，不需要特殊定制成型刀具，常规的球头铣刀即可完成全部曲面的精加工。整机的重心位置设计在翼面气动中心靠前的区间，保证飞行过程中的纵向静稳定性，垂尾功能整合到了翼尖的小尺寸端板结构上，既保留了航向稳定性，又不会额外增加过多的飞行阻力，端板与主翼面为一体化结构，加工时一次成型，不需要后续粘接装配。安装边界方面，整机的最大外廓尺寸适配常规小型CNC设备的加工行程，主翼的后掠角度经过反复调整，兼顾低速飞行时的升力特性与高速状态下的阻力控制，机身前部的座舱区域做了凹陷处理，既可以作为航模的仿真座舱装饰，

　　也可在实际功能机型中布置前视传感器的安装位，凹陷区域的边缘做了圆角过渡，避免气流在此处产生分离。翼面的翼型采用低速高升阻比的层流翼型，翼根到翼尖的厚度做了渐变处理，翼根位置厚度更大，保证整体结构强度，翼尖位置厚度收薄，减少翼尖涡流带来的诱导阻力，整机表面没有突出的结构件，所有可能产生阻力的凸起都整合到了机身曲面内部，进一步优化了气动效率。在结构强度设计上，翼身融合的过渡区域做了壁厚加强，避免飞行过程中翼面出现颤振，机身内部预留了标准的设备安装槽位，可直接适配常规的航模动力、舵机与飞控设备的安装尺寸，不需要额外做结构修改，舵面的缝隙控制在极小的区间，减少舵面偏转时的气流泄漏，提升操纵效率。
