木质飞翼造型CNC加工模具结构设计

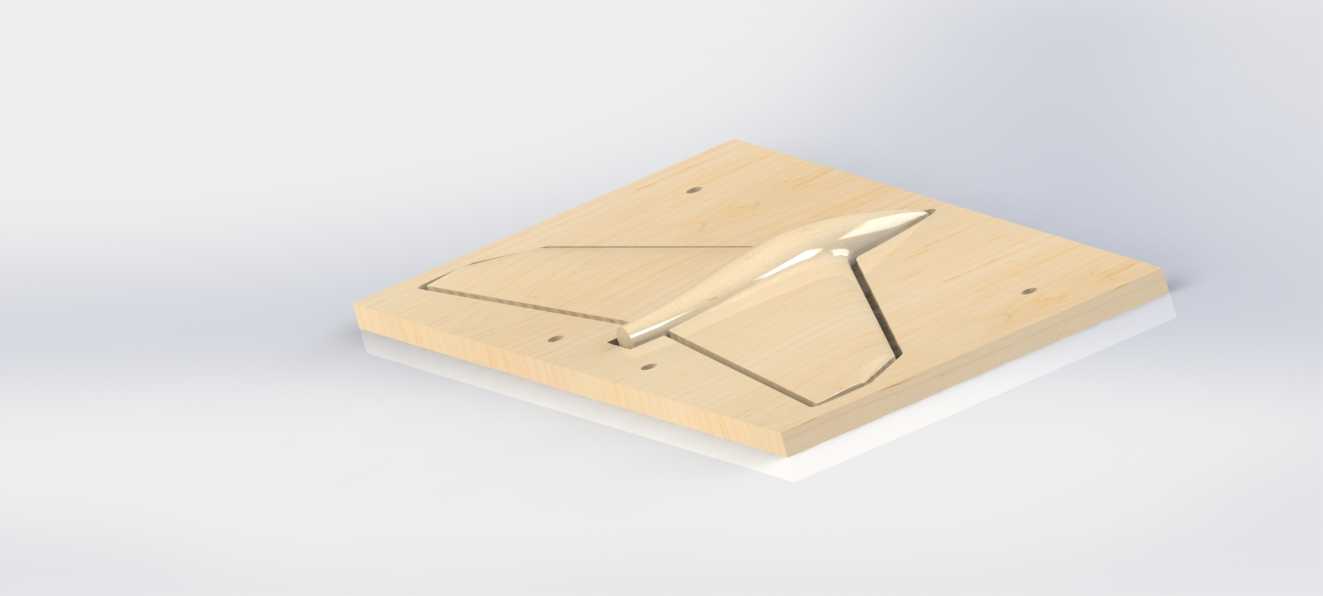

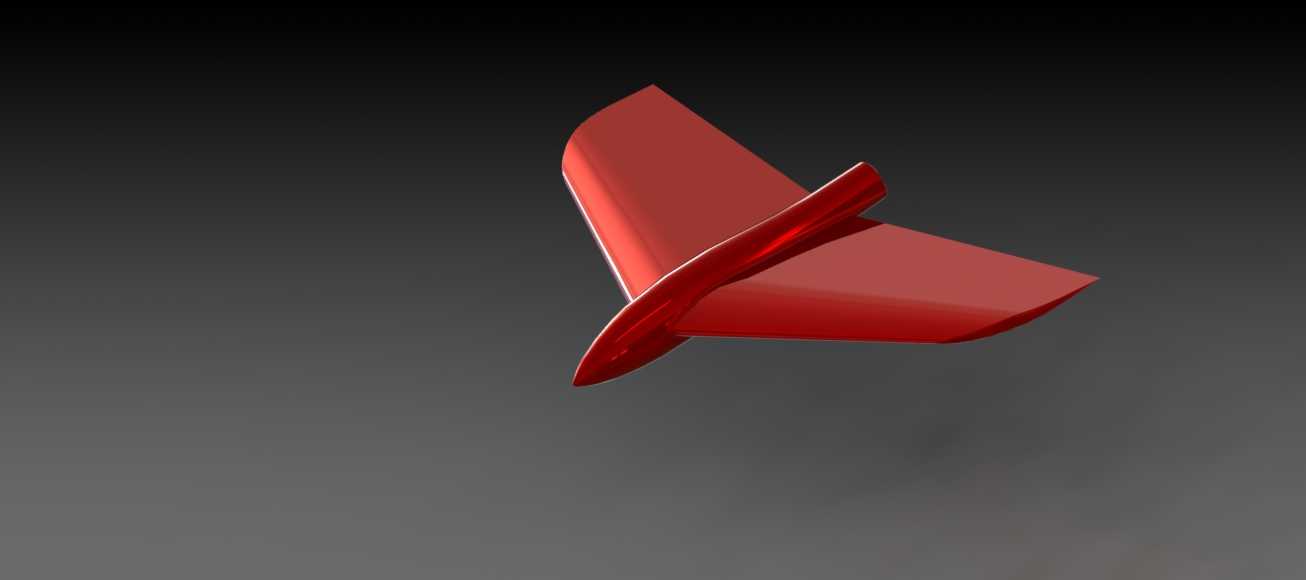

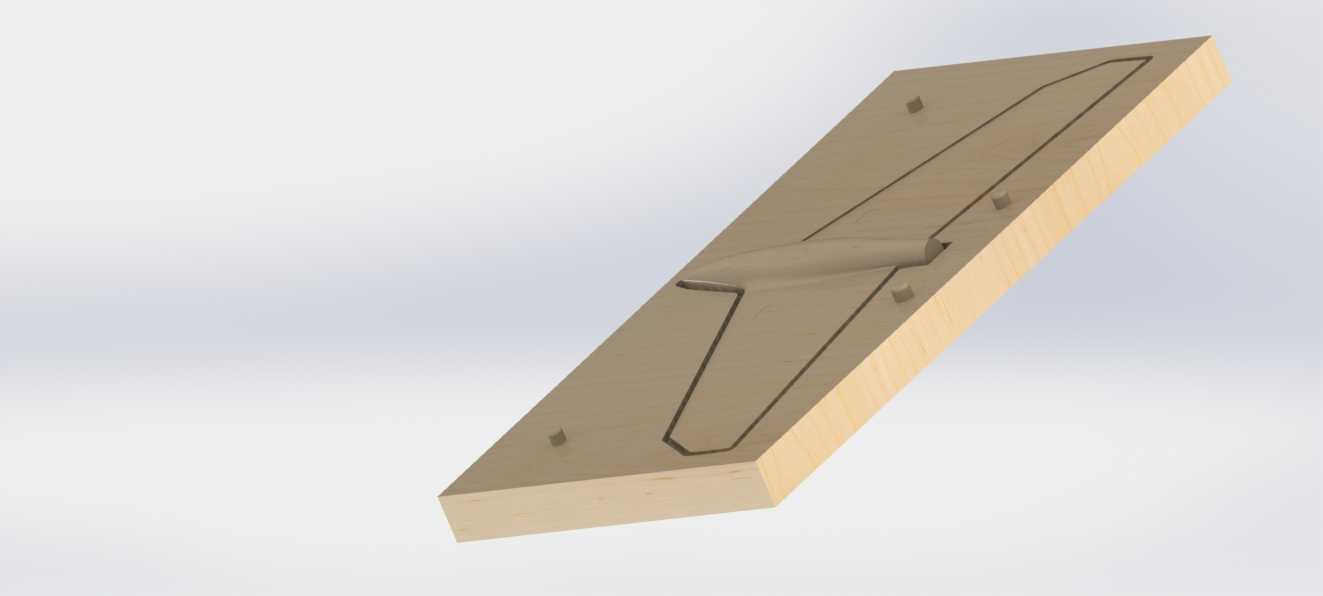

该模具为木质基材的飞翼类零件成型工装，主要面向小批量手板件、文创类翼型制品的加工成型场景，适配三轴CNC加工设备的加工行程范围，可直接作为加工母模完成后续的翻模、浇注或者直接作为定位工装使用。从结构设计逻辑来看，模具本体采用一体化板式基材设计，基材选用经过干燥处理的硬木板材，整体安装边界为规则矩形平板结构，平板上预留的定位小孔可直接配合台钳或者工装压板完成设备装夹，无需额外设计定制化装夹结构，适配常规三轴加工中心的工作台装夹尺寸，装夹时可直接通过侧边定位面完成找正，大幅缩短加工前的准备工时。模具的型腔部分完全贴合飞翼零件的外轮廓曲面，曲面过渡区域采用等半径圆角处理，避免加工过程中出现刀具干涉，同时在飞翼主体与翼面的衔接位置做了0.2mm的脱模斜度预留，既保证成型后零件的轮廓精度，也能降低脱模时的表面刮损风险。在实际应用场景中，这类木质模具既可以作为手板制作阶段的验证工装，快速完成飞翼类零件的外形验证，也可作为低熔点合金、树脂类材料的浇注母模使用，相比金属模具加工周期更短、改造成本更低，适合小批量定制化的翼型零件生产场景。设计过程中充分考虑了三轴CNC的加工特性，所有曲面的加工角度均控制在刀具可加工的摆角范围内，无需五轴设备即可完成全型腔的加工，型腔深度根据飞翼零件的壁厚要求做了等深度控制，加工时可采用分层铣削的工艺方案，粗加工选用大直径平底刀快速去除余量，精加工选用球头刀完成曲面光整加工，加工完成后仅需简单的表面打磨即可投入使用。模具的平板基材厚度预留了足够的装夹余量，即使多次重复装夹加工也不会出现基材变形问题，平板底面做了平面度处理，装夹时可直接贴合工作台面，保证加工过程中的型腔深度一致性，避免出现零件壁厚不均的问题。翼型轮廓的分型面设置在平板的上表面，分型面为完全平面，加工时无需额外做分型面的曲面拟合，降低了编程难度，同时也方便后续合模、脱模操作。
