喷气发动机螺旋桨曲面结构设计

航空动力系统中，螺旋桨作为直接将轴功转化为推进推力的核心部件，其结构合理性直接决定动力转换效率与运行可靠性，这类带复杂曲面叶片的构件，在前期结构验证阶段多采用铸造工艺完成样件试制，因此建模阶段就需要兼顾铸造工艺的脱模可行性与后续装配的公差匹配要求。从实际应用场景来看，这类螺旋桨可适配小型涡喷动力试验台、航空教学演示样机、轻型通航飞行器的动力单元，也可作为航改型地面动力设备的推力输出部件，不同场景下对叶片的翼型曲率、安装角、动平衡精度都有差异化要求。

设计过程中首先要明确核心功能边界：螺旋桨需要在额定转速下，通过叶片翼型的上下压差产生轴向推力，同时要将旋转过程中的气动阻力、振动载荷均匀传递到中心轮毂，再通过轮毂的配合面传递到动力输出轴。因此建模时先确定中心轮毂的基准尺寸，轮毂的内孔直径需要匹配常用的动力输出轴径范围，轮毂外壁的叶片安装座需要预留足够的壁厚，既要满足叶片根部的载荷传递要求，也要兼顾铸造过程中壁厚均匀性，避免出现缩孔、浇不足等铸造缺陷。

叶片部分的设计是整个结构的核心，每一片叶片的翼型从根部到梢部采用渐变设计，根部弦长更大、厚度更高，用来承载旋转时的离心力与气动弯矩，梢部弦长收窄、厚度减薄，降低翼尖涡流带来的能量损失，同时叶片的安装角从根部到梢部做非线性扭转，保证不同半径位置的叶素都能处于最优攻角区间，避免局部气流分离导致推力损失或振动加剧。建模时采用曲面放样的方式构建叶片主体，先绘制不同截面位置的翼型轮廓线，通过引导线控制叶片的扭转趋势与前缘后掠角度，再将曲面与轮毂安装座做实体合并，合并位置做足够半径的圆角过渡，既降低应力集中系数，也符合铸造工艺的圆角要求，避免尖角位置出现浇铸缺陷。

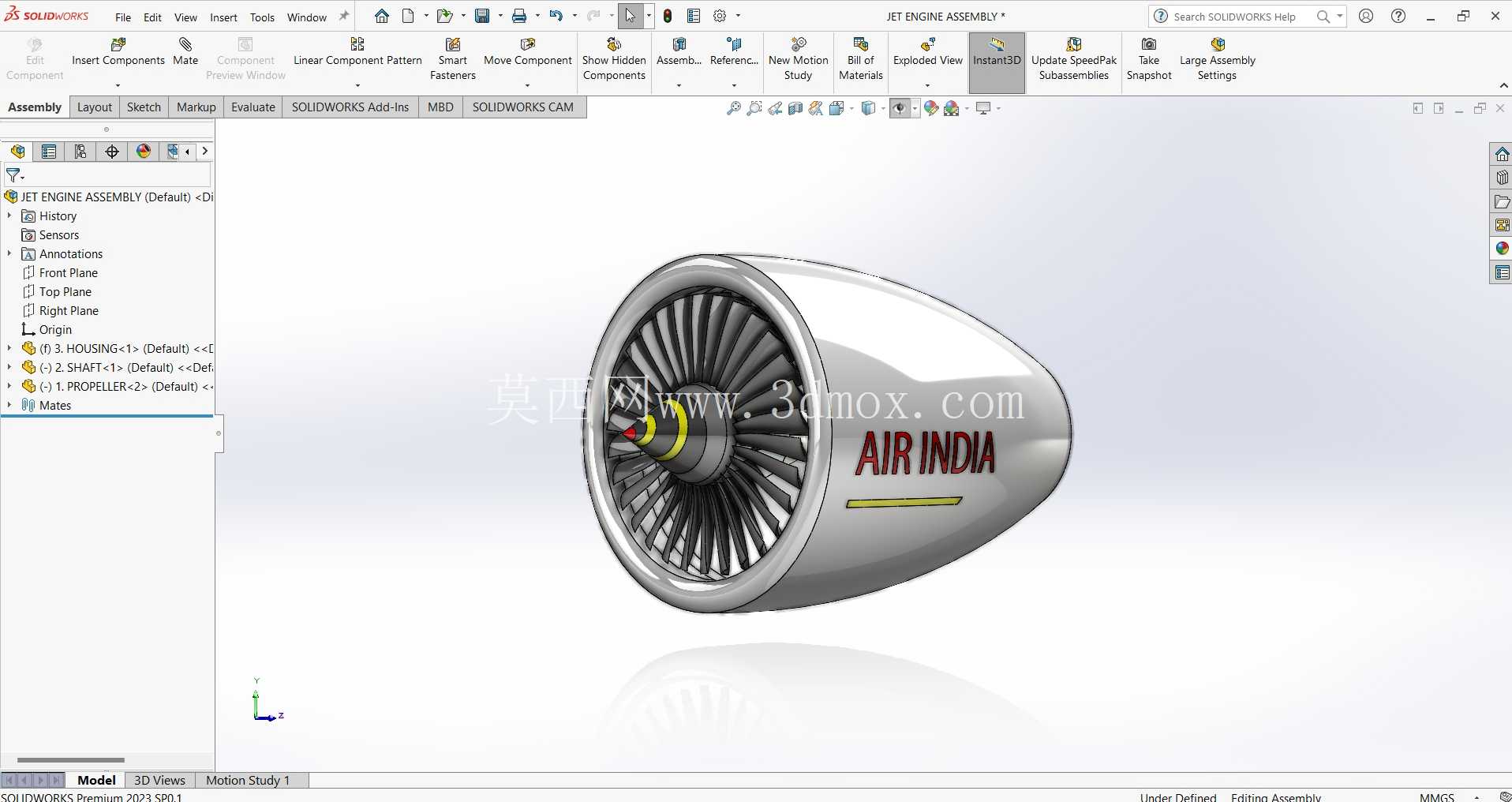

安装边界方面，轮毂内孔设计有键槽结构，用来传递扭矩，端面预留有螺栓安装孔位，可与动力输出轴的法兰盘做轴向固定，整个螺旋桨的轴向尺寸控制在适配小型涡喷发动机的安装间距范围内，最大回转直径需要匹配对应动力等级的整流罩内径，避免运转时与整流罩发生刮碰。建模过程中同步验证了装配约束关系，叶片与轮毂为一体化结构，不需要额外的紧固件连接，减少了装配环节的误差累积，也降低了高速运转时连接件松脱的风险。

从结构特性来看，整个螺旋桨的质量分布围绕旋转中心做对称设计，每一片叶片的质心到旋转轴的距离偏差控制在极小范围内，降低高速旋转时的不平衡量，减少运转过程中的振动载荷，延长动力单元轴承的使用寿命。叶片表面的曲面连续性达到G2级别，既可以降低气动阻力，也能减少铸造后表面打磨的工作量，样件铸造完成后只需要对翼型表面做少量精整处理，就可以满足风洞试验或台架试验的精度要求。

实际工程应用中，这类螺旋桨模型可直接导入铸造工艺仿真软件，做充型、凝固过程的模拟，验证浇道、冒口的设置合理性，也可以导入有限元分析软件，做额定转速下的结构强度校核、模态分析，验证叶片在离心载荷、气动载荷下的变形量与应力分布，提前识别共振风险点，为后续的工艺优化、结构调整提供准确的三维数模基础。对于结构设计从业者来说，这类复杂曲面零件的建模过程，需要兼顾功能需求、工艺可行性、装配边界三个维度的要求，不能只追求曲面的外观流畅度，忽略实际生产与装配环节的约束，这也是机械结构设计与纯外观建模的核心差异。
