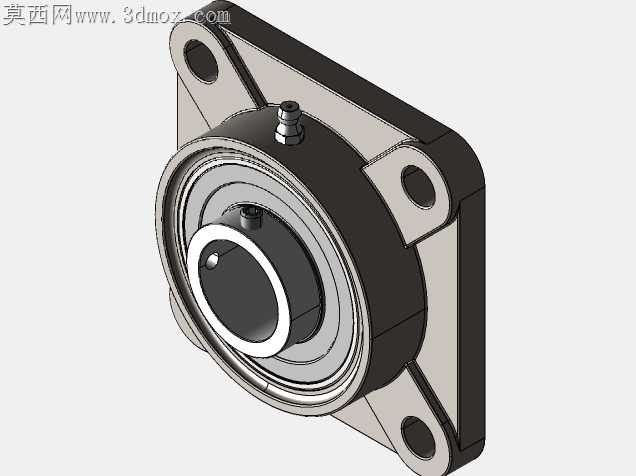

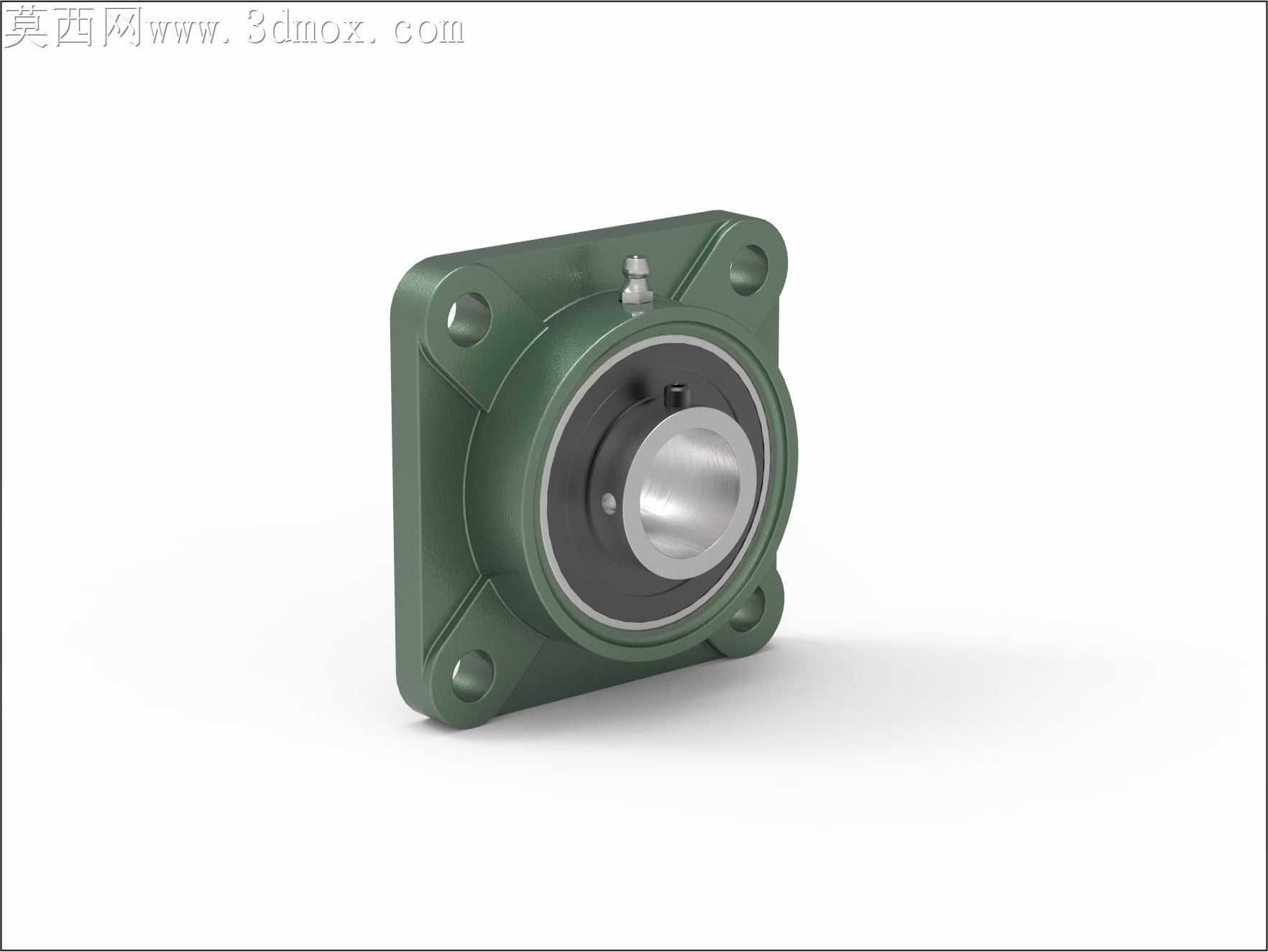

方形带座外球面轴承UCF206结构设计

常规外球面轴承安装时，常因座体安装孔位同轴度偏差导致轴承内圈偏磨，运行不到三个月就出现异响卡滞，现场维护时拆换轴承连带座体一同报废的情况屡见不鲜。这款方形带座轴承的座体四个安装凸台做了局部加厚处理，凸台背面铣出0.2mm深度的定位沉面，安装时螺栓锁紧后不会因为安装面的轻微凹凸出现座体翘曲，能保证轴承内圈与轴的同轴度偏差控制在0.05mm以内，大幅降低偏磨风险。座体与轴承外圈的配合面没有采用全周过盈设计，而是在座体内腔预留了三段均匀分布的储脂槽，注油嘴注入的润滑脂能顺着槽道均匀填充到配合间隙里，不会出现局部缺脂干磨的情况，哪怕在多粉尘的农机输送、轻工生产线工况下，润滑脂也能形成稳定的密封油膜，阻挡粉尘侵入轴承滚道。轴承顶部的注油嘴位置做了斜向避让设计，不用拆下联轴器或者周边的传动护罩，就能直接用黄油枪对准注油嘴补脂，日常维护的操作空间预留充足，不会出现工具卡滞碰伤周边零件的问题。座体四个安装孔的孔口做了1×45°的倒角，螺栓穿入时不会刮伤螺栓螺纹的镀锌层，长期在潮湿工况下使用也能减少螺纹锈蚀咬死的概率，后期拆换时不用暴力切割螺栓。轴承外圈的球面配合面做了磷化处理，和铸铁座体配合时不会因为长期微动磨损出现配合间隙变大的问题，哪怕轴系运行中出现轻微的挠曲变形，球面配合结构也能自动补偿角度偏差，不会让轴承滚道承受额外的附加载荷。座体的四个边角做了圆弧过渡，没有尖锐的加工毛刺，安装时不会划伤操作人员的手套或者手部，铸造时的拔模斜度控制在1.5°，既方便铸件脱模，也不会因为斜度过大导致安装面有效接触面积不足。轴承内圈的紧定螺钉位置做了局部沉孔，螺钉锁紧后头部不会突出内圈端面，运转时不会勾挂到周边的线缆或者防尘罩，避免出现意外的设备故障。
