CSWA认证练习用轮类结构建模参考

项目分类:铸造模 发布时间:2026-06-05 ID:1175289
  • CSWA认证练习用轮类结构建模参考
  • CSWA认证练习用轮类结构建模参考

  在机械设计能力认证的实操备考环节,这类轮类练习件是帮助设计者梳理实体建模逻辑、掌握对称结构特征构建方法的典型载体,其结构设定完全贴合基础建模能力的考核要点,没有冗余的复杂曲面或非常规装配约束,能让练习者在建模过程中逐步建立从二维草图到三维实体的完整思维链路。从实际应用场景来看,这类轮体结构的设计逻辑广泛适用于中小载荷的传动轮、导向轮、定位轮类零件,常见于小型输送设备的从动轮组、轻工机械的张紧轮部件、教学演示设备的传动轮单元,这类轮件通常不承担大扭矩冲击载荷,核心作用是完成回转运动的传递、支撑带状传动件或者作为回转定位的基准构件。从结构功能特性来看,该轮件采用对称式回转结构,中心设置凸起的轮毂定位段,用于和支撑轴形成配合定位,轮毂与外圈轮缘之间通过均匀分布的辐条结构连接,既保证了轮体整体的结构刚度,又尽可能减少了实体材料的占用,降低轮体自身的转动惯量,避免回转过程中因为自重过大带来的额外能耗。轮缘部分采用等厚度的平直结构,适配平皮带或者其他带状传动件的贴合需求,轮缘的内外侧均做了微小的圆角过渡,避免应力集中在棱角位置,同时也能减少传动件和轮缘接触位置的磨损。

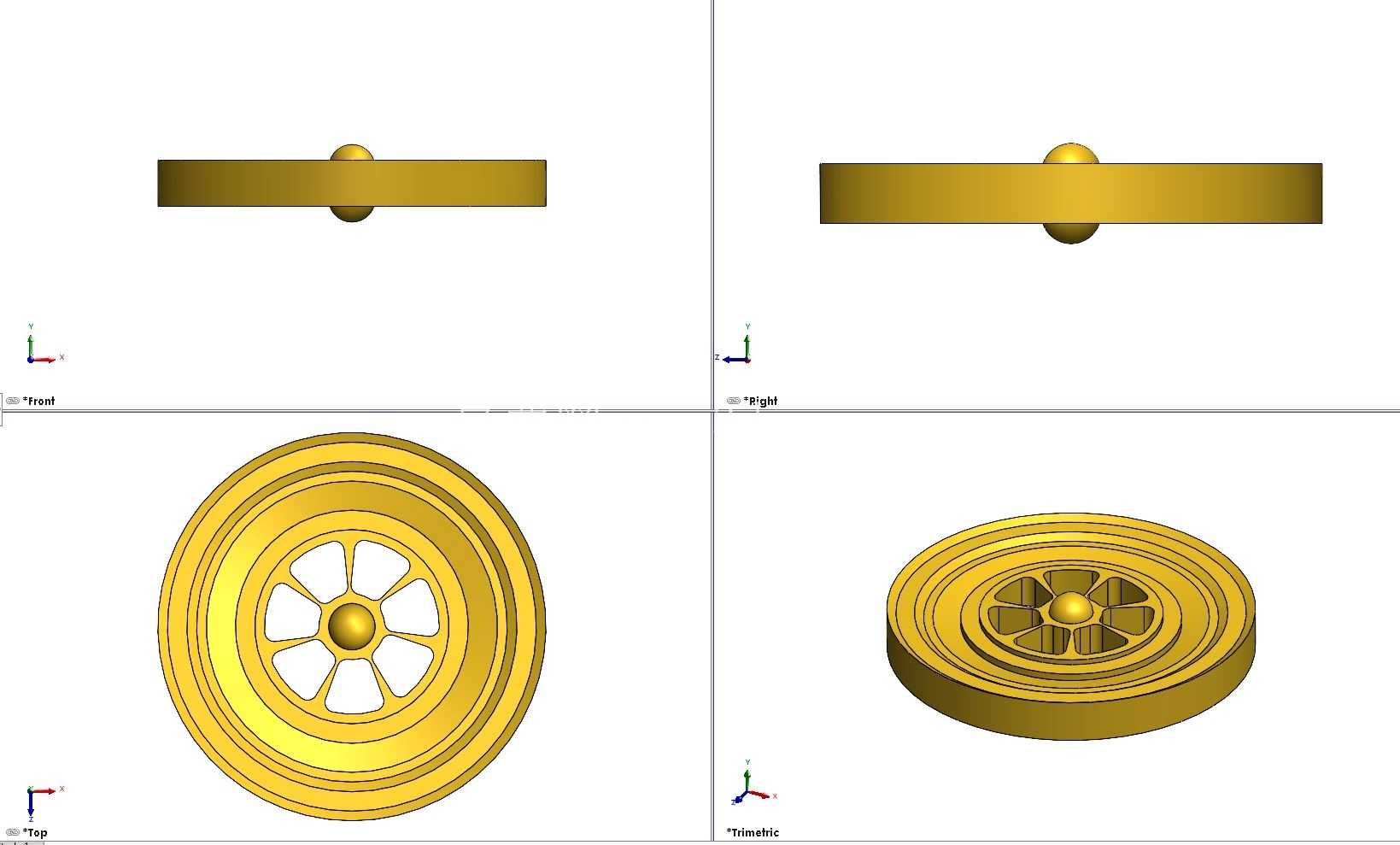

  在设计思路层面,这类轮件的建模完全遵循回转类零件的设计逻辑,首先以过轮体中心的基准面作为草图绘制平面,绘制轮体的半剖面轮廓,通过回转特征完成轮体基础基体的构建,之后在辐条所在的基准面上绘制单个辐条的截面轮廓,通过拉伸切除或者拉伸凸台的方式完成单个辐条结构,再利用圆周阵列特征,以轮体的中心回转轴线为阵列基准,完成所有辐条的均匀分布,最后对所有锐边位置添加圆角特征,完成整个零件的细节处理。这种建模思路能够最大程度保证特征之间的参数关联,当需要调整轮体的外径、轮毂直径、辐条数量或者轮缘厚度时,只需要修改对应草图或者特征的参数,就能快速完成整个模型的更新,不需要重新构建特征,符合参数化建模的核心要求。

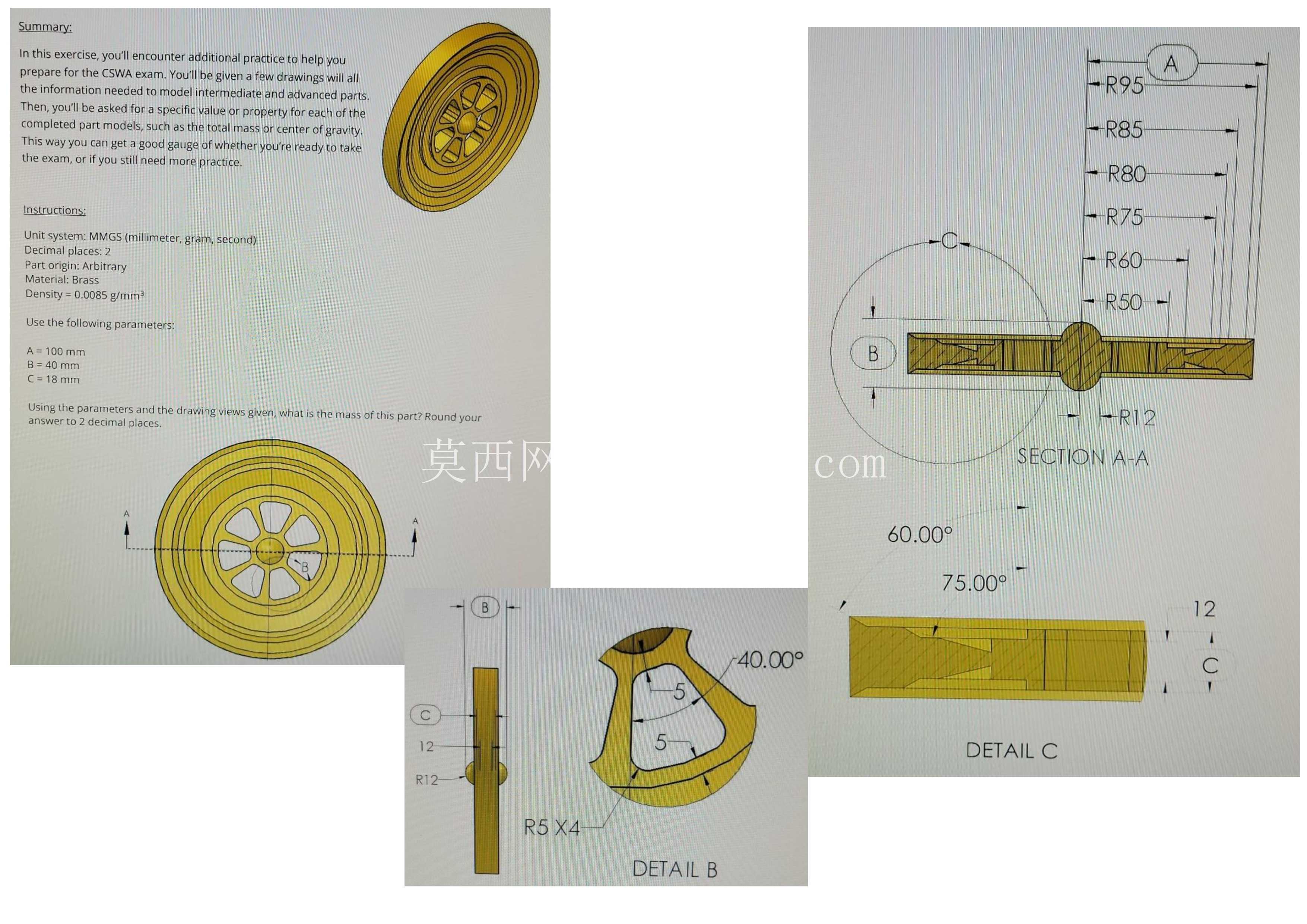

  从外形尺寸与安装边界来看,这类练习轮件的尺寸设定完全贴合CSWA考核的常规参数范围,轮体外径通常控制在100mm到150mm之间,轮毂的凸起高度略高于轮缘的厚度,保证安装时轮毂端面能够和轴上的定位台阶贴合,避免轮体在轴上出现轴向窜动;中心的轴孔直径根据配套轴的尺寸设定,通常会在轴孔位置预留键槽或者紧定螺钉的安装位置,保证轮体和轴之间能够传递扭矩而不发生相对转动。轮体的轴向总厚度控制在20mm到30mm之间,既保证了和传动件的足够接触宽度,又不会因为厚度过大增加不必要的安装空间占用。在实际安装时,这类轮件的安装边界需要预留足够的回转空间,轮体外缘距离周边的固定构件至少要保留3mm到5mm的间隙,避免轮体回转过程中出现剐蹭;轮毂两侧的安装位置需要预留垫片或者锁紧螺母的空间,保证轴向锁紧结构能够可靠固定轮体的位置。辐条的均匀分布设计也保证了轮体的动平衡性能,在常规的中低转速工况下,不需要额外做动平衡校正就能平稳运转,不会因为质量分布不均产生明显的振动。

  从结构工艺性来看,这种轮体结构如果采用铸造工艺生产,所有的壁厚都保持均匀过渡,没有出现局部壁厚过大或者过小的位置,能够避免铸造过程中出现缩孔、冷隔等缺陷,辐条和轮毂、轮缘连接的位置都做了圆角过渡,能够减少铸造应力集中,提升铸件的结构强度;如果采用机加工方式生产,回转特征的结构也非常适合车削加工,辐条结构可以通过铣削加工完成,整体加工工序简单,不需要复杂的工装夹具就能完成生产。在建模练习过程中,设计者还可以通过调整辐条的数量、轮缘的截面形状、轮毂的长度等参数,衍生出不同应用场景下的轮体结构,比如将轮缘改成带槽的结构就能适配三角带传动,增加轮缘的宽度就能适配更宽的传动皮带,在轮毂位置增加轴承安装位就能做成无动力的从动滚轮,这种基础结构的延展性很强,能够帮助设计者举一反三,掌握一类回转轮件的设计方法,而不是仅仅完成一个练习模型的构建。
