CSWA认证考试用机械支座练习构件

项目分类:铸造模 发布时间:2026-06-05 ID:1175340
  • CSWA认证考试用机械支座练习构件
  • CSWA认证考试用机械支座练习构件

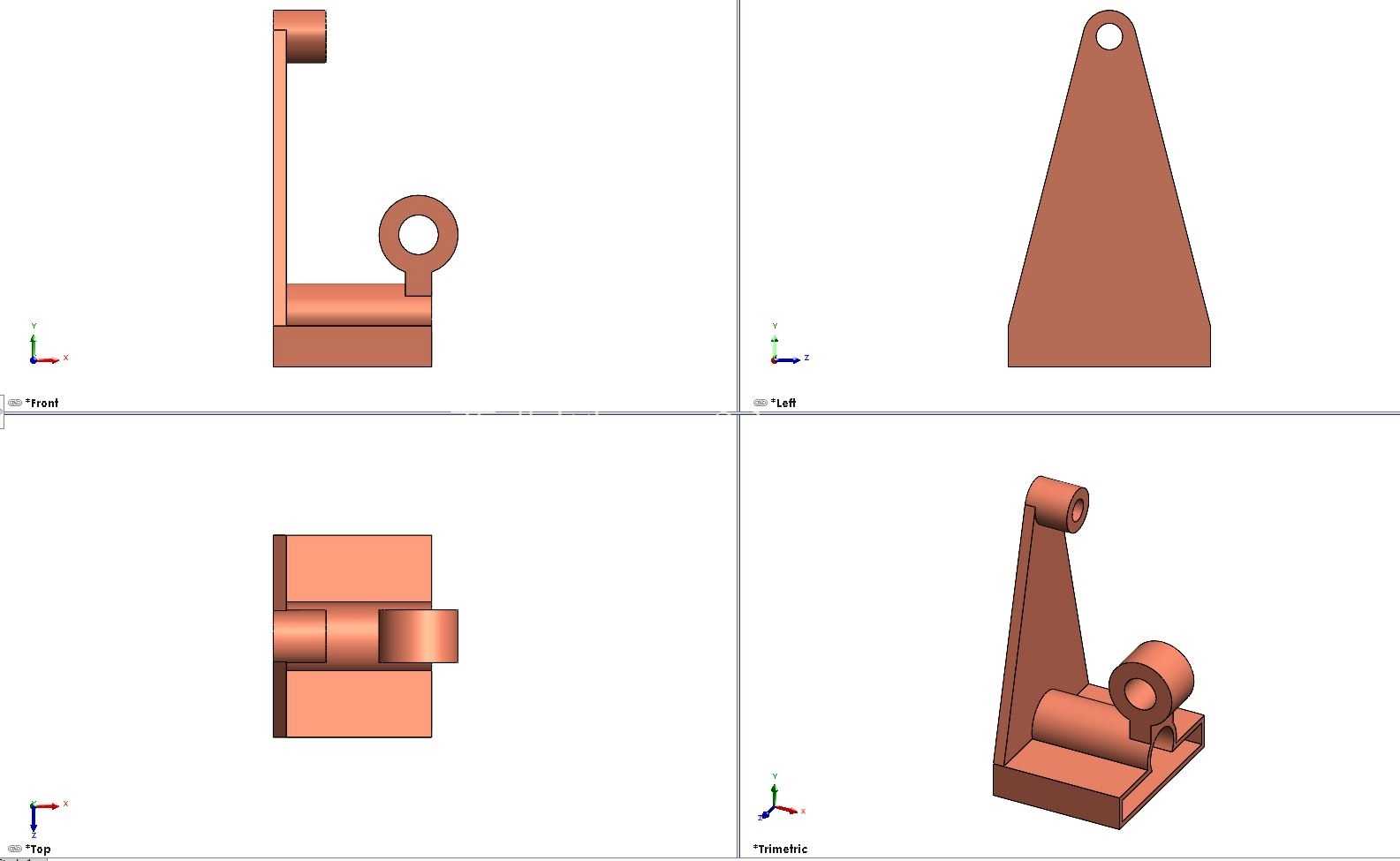

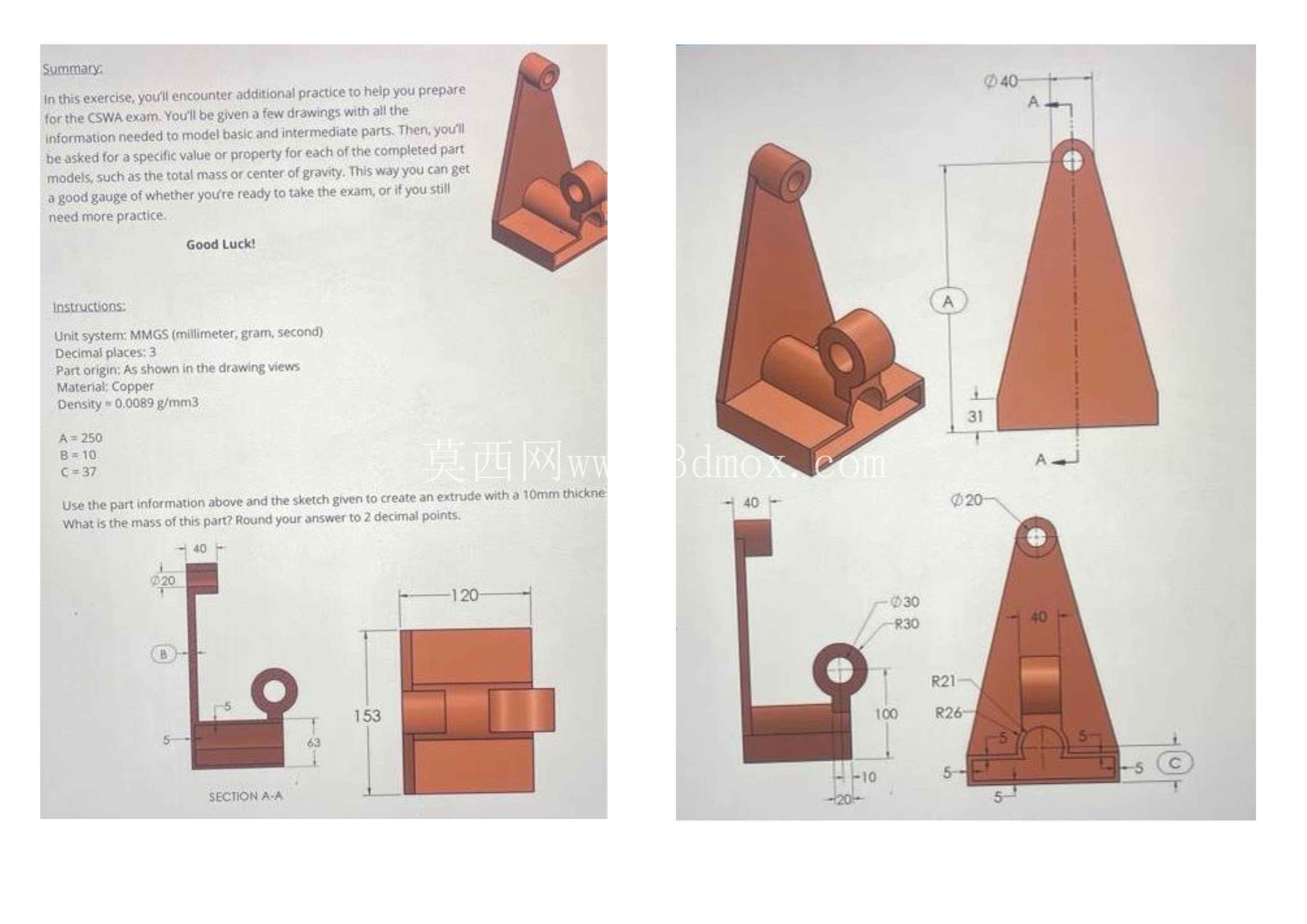

这套练习构件对应CSWA实操考核中典型的支座类零件建模考点,日常在小型输送线的张紧调节机构、工装夹具的铰接支撑位、轻工设备的连杆传动端都能见到同结构零件的实际应用。从结构功能来看,零件底部的矩形安装座是整个构件的承载基础,安装面预留了足够的螺栓排布空间,实际装配时可通过M4-M6规格的内六角螺栓固定在设备安装基板上,安装座的厚度经过受力校核,能够承受铰接端传递的径向载荷与小幅扭矩,不会在长期交变载荷下出现安装面变形的问题。向上延伸的锥形支撑臂采用变截面设计,从底部安装座到顶部吊耳位置截面逐步收窄,既保证了支撑方向的结构刚度,又尽可能减少了不必要的材料冗余,顶部的带孔吊耳结构用于穿装铰接销轴,可与配套的连杆件形成转动副,实现小角度的摆动调节功能;侧面伸出的同轴套筒结构是另一处铰接点位,两个同轴孔的同轴度公差要求控制在0.02mm以内,保证销轴穿装后转动顺畅无卡滞,不会出现偏磨导致的零件过早失效。

设计这类零件时,首先要从装配约束关系出发确定核心基准:先以底部安装面作为第一基准面,确定整个零件的Z向定位,再以两个铰接孔的公共轴线作为第二基准,推导支撑臂的倾斜角度与各段截面尺寸,锥形臂的拔模角度设置在3度左右,既满足铸造工艺的脱模要求,也不会因为拔模斜度过大影响顶部吊耳的位置精度。建模过程中需要特别注意两处圆角过渡的处理:安装座与支撑臂的连接位置采用R5的内圆角过渡,避免应力集中导致的零件断裂,套筒与支撑臂的连接位置采用R3的圆角,既保证结构强度,也不会干涉相邻零件的装配空间。从安装边界来看,零件整体的最大外轮廓尺寸控制在120mm*80mm*150mm范围内,安装座的两个安装孔中心距为40mm,适配常见的小型设备安装基板的孔位排布,顶部吊耳的孔径为8mm,侧面套筒的内孔直径为10mm,能够适配常规标准销轴的尺寸规格,不需要额外定制连接件即可完成装配。

这类零件在实际生产中多采用熔模铸造工艺制作毛坯,再经过机加工完成铰接孔的精镗与安装面的铣削,最终做发黑或喷塑处理提升防锈能力,建模练习时需要重点关注特征的先后顺序,先做基础拉伸特征搭建主体轮廓,再通过切除特征完成孔位加工,最后添加圆角与倒角细节,避免因为特征顺序错误导致的建模失败,这也是CSWA考试中重点考察的建模逻辑点,练习时需要严格按照工程实际的加工顺序排布特征,才能保证模型的参数化可修改性,方便后续根据实际载荷需求调整各部分的尺寸参数。
