带齿轮型腔的机械部件冲压模具结构

　　这套冲模结构核心针对带中心定位凸台的盘状齿轮类零件的压制成型工序设计，在中小批量传动零件加工场景中适配性较强，常见于小型齿轮加工车间、五金传动件生产工段，可直接安装在普通开式压力机的工作台面使用，无需额外改造设备的装夹接口。从结构设计逻辑来看，模具采用整体式凹模基体设计，基体选用常规模具钢坯料加工而成，型腔部分直接在基体上通过减材加工成型，没有采用镶拼式结构，这种设计的优势在于模具装配时无需额外调整镶块间隙，整体刚性更强，承受冲压载荷时型腔变形量更小，适合成型载荷分布不均的带齿形零件。

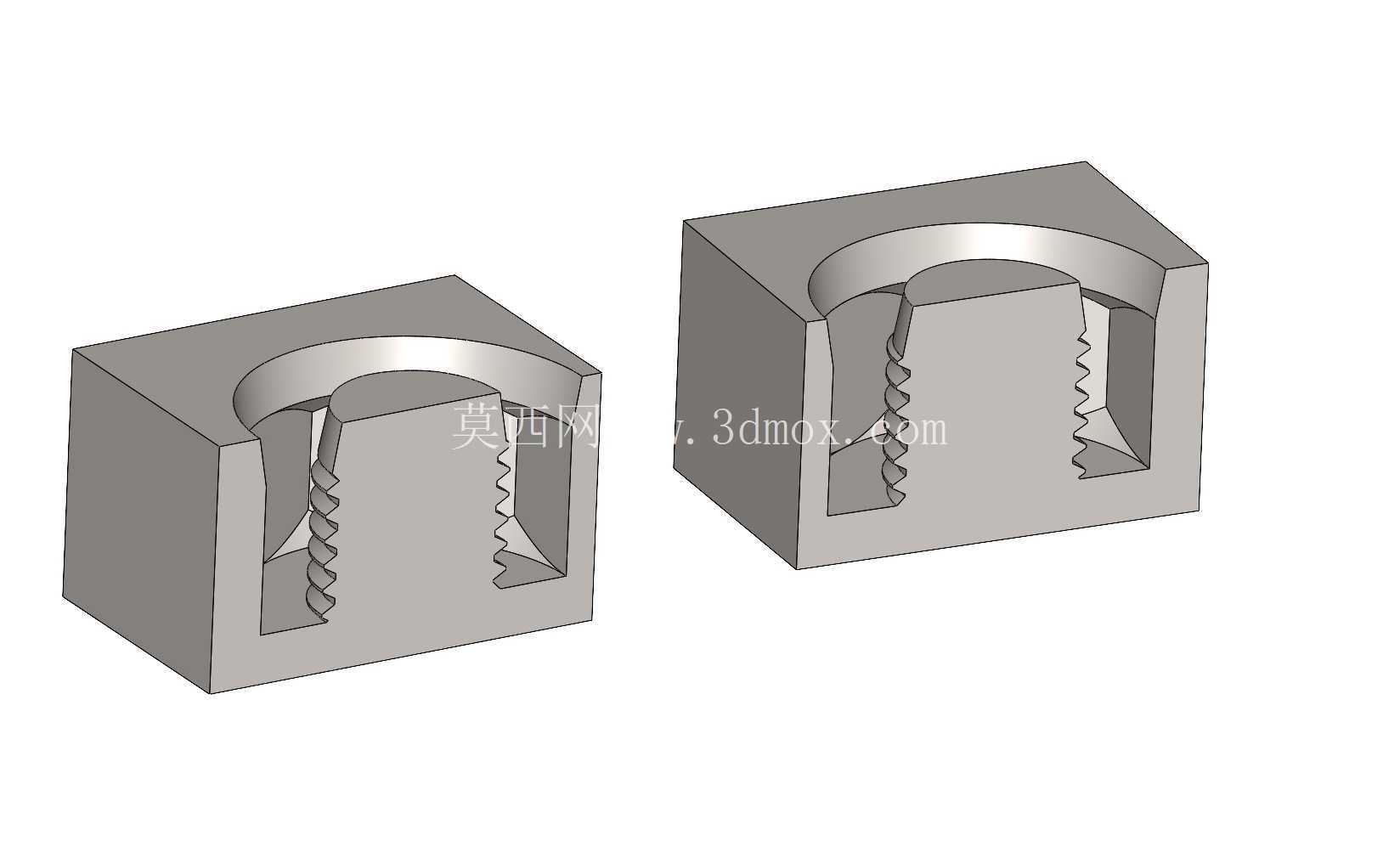

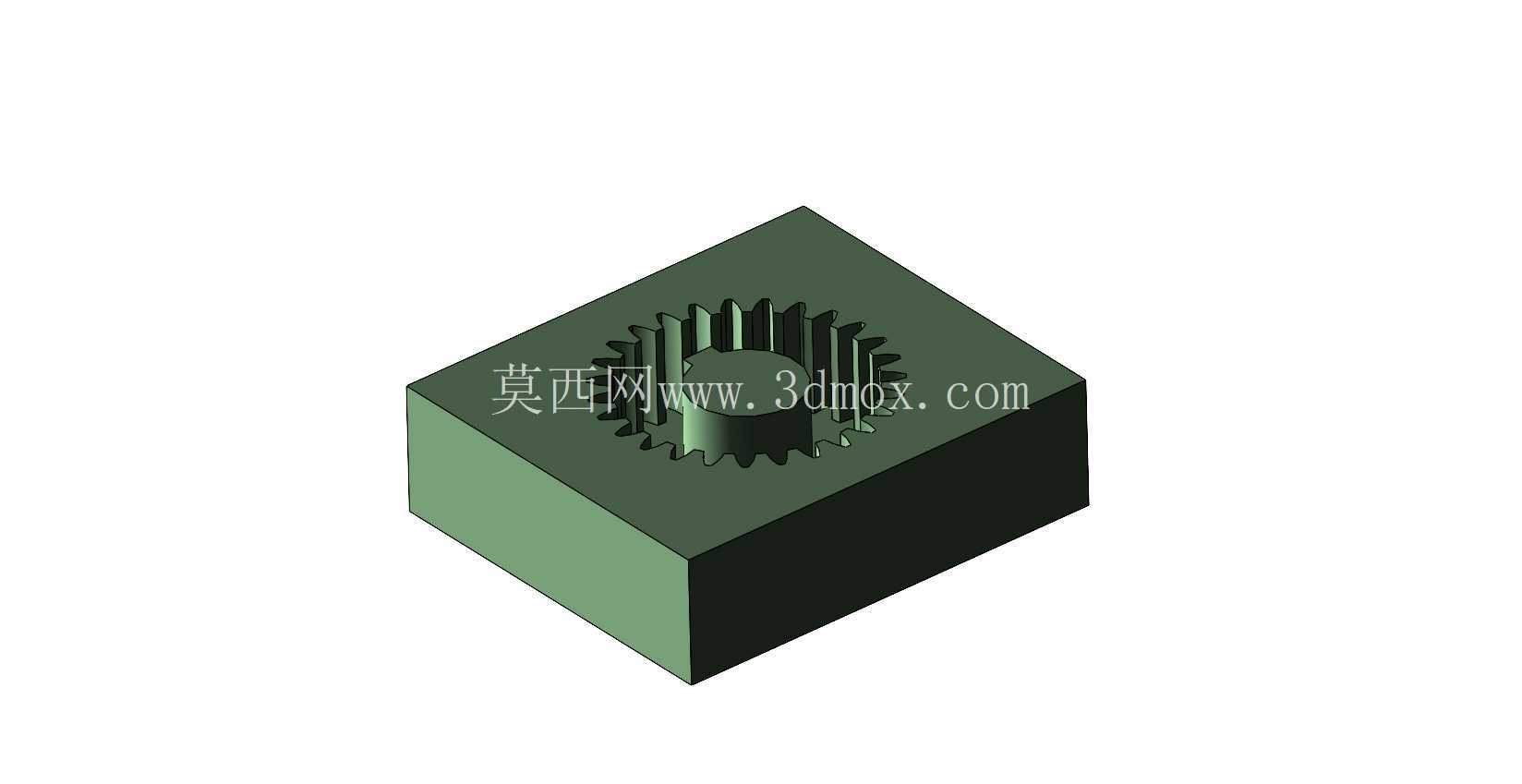

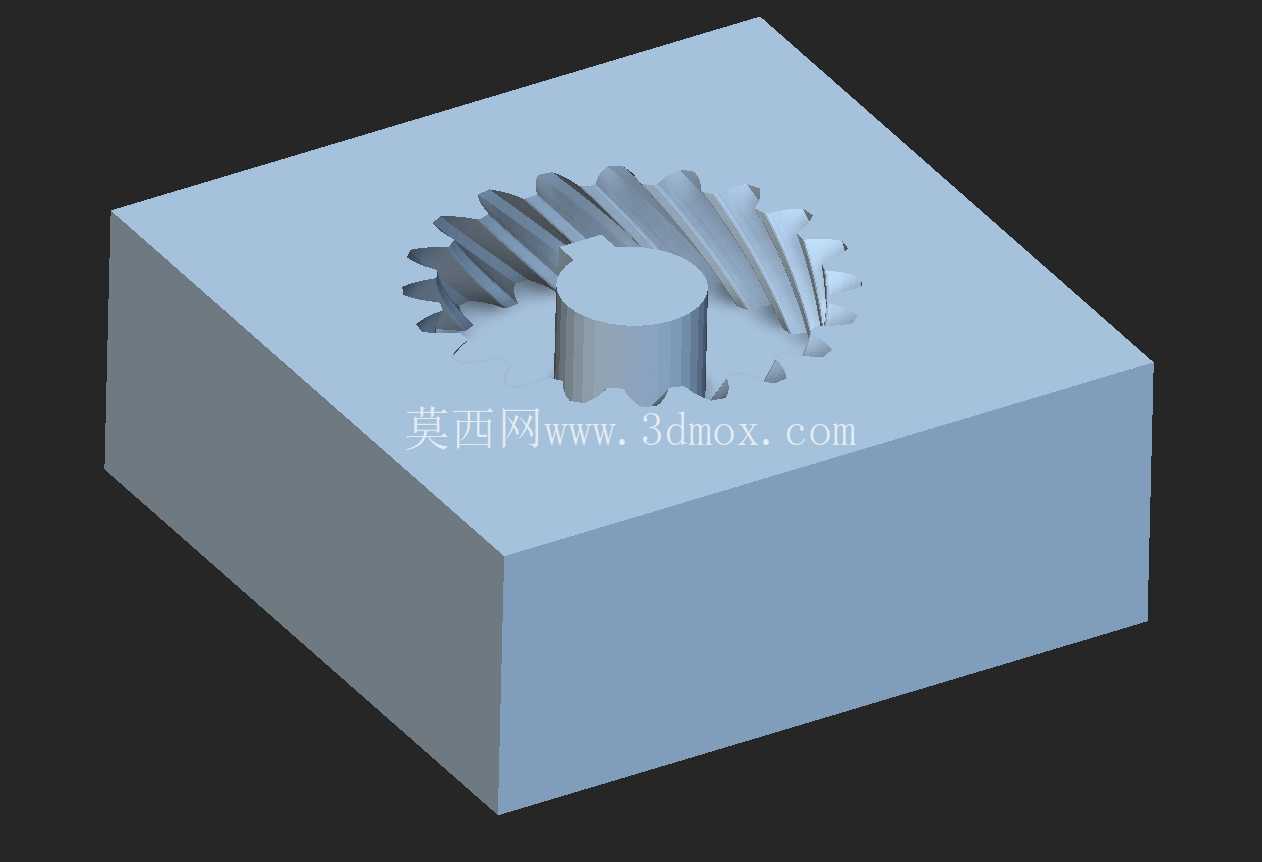

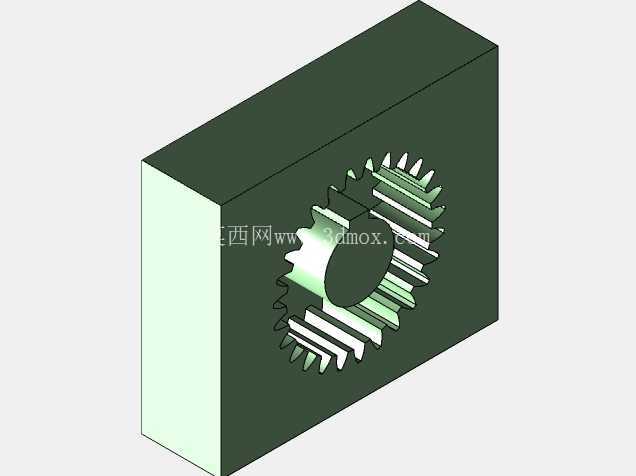

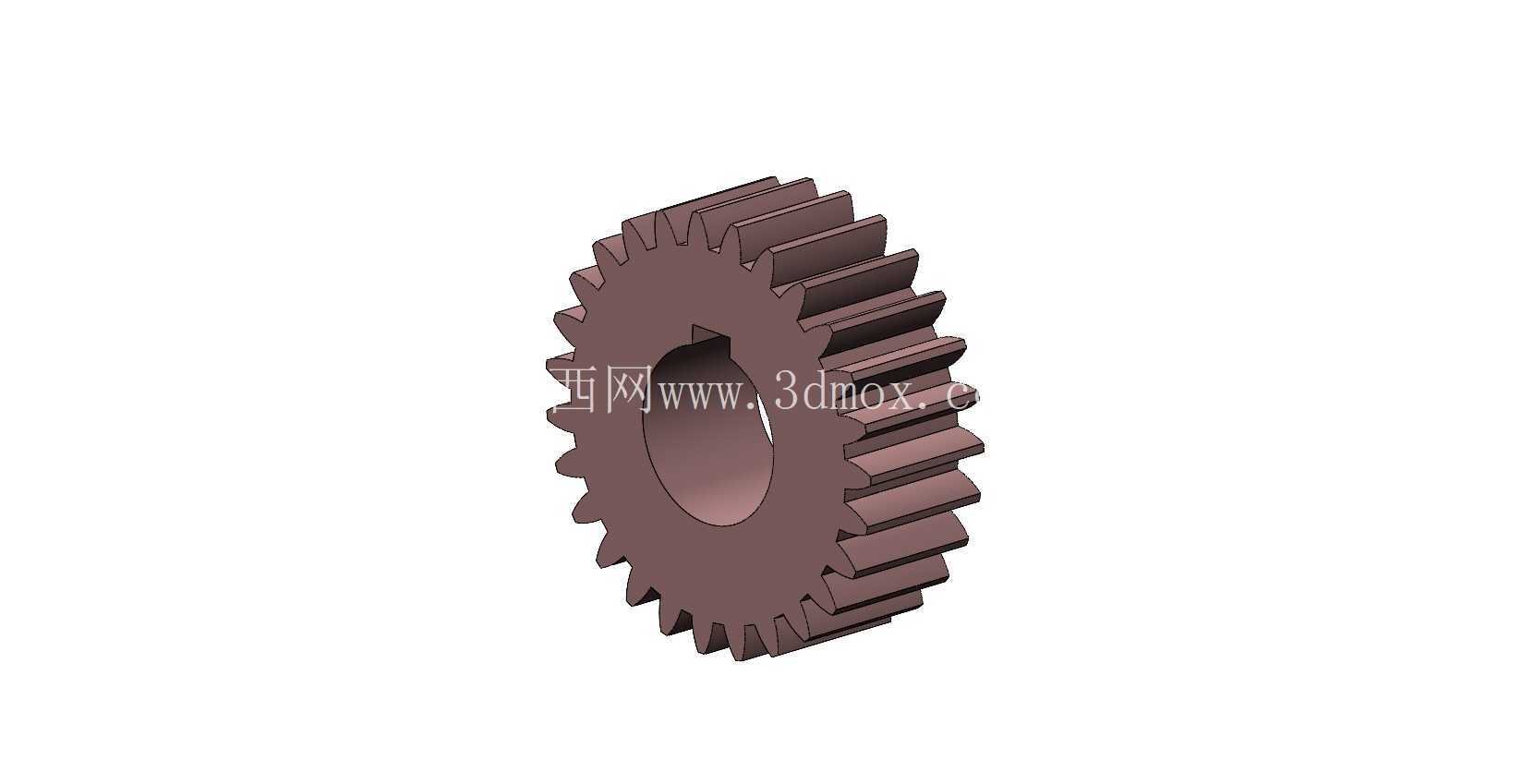

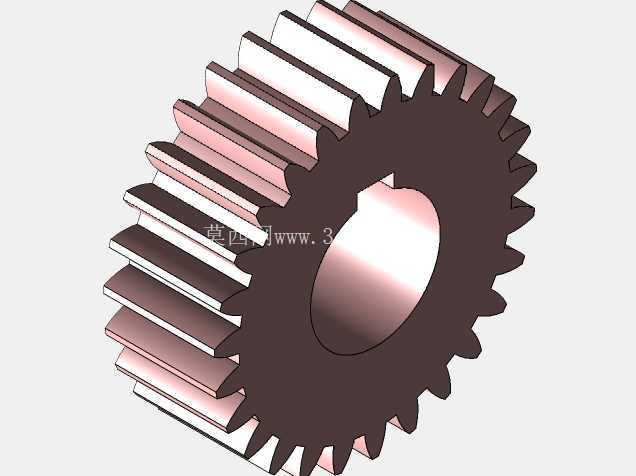

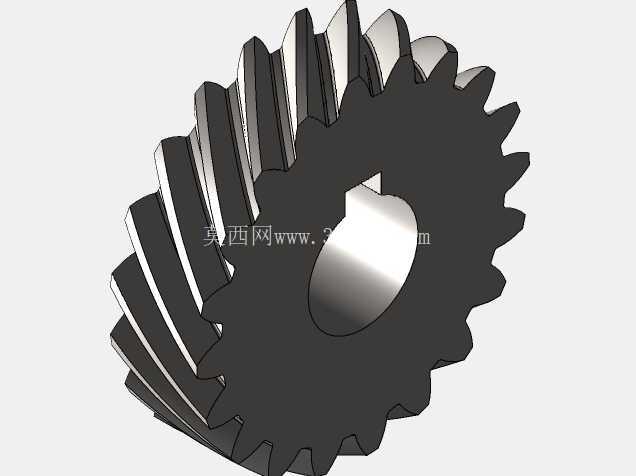

　　型腔的齿形轮廓完全匹配目标齿轮的齿廓参数，中心位置设置的圆柱形凸台，主要作用是在坯料压制过程中完成中心孔的预成型定位，避免坯料在型腔内发生偏移，保证成型后齿轮的齿圈与中心孔的同轴度公差控制在合理范围内，减少后续机加工的找正工作量。实际生产使用中，这套模具适配的坯料为预裁切的圆形金属坯料，作业时操作人员将坯料放置在凹模端面的定位止口内，压力机滑块带动上模下行完成压制成型，成型后的零件可通过凹模下方设置的顶料机构脱出，整个作业流程无需复杂的辅助工装，单人即可完成操作，生产节拍可匹配普通压力机的常规行程速度。

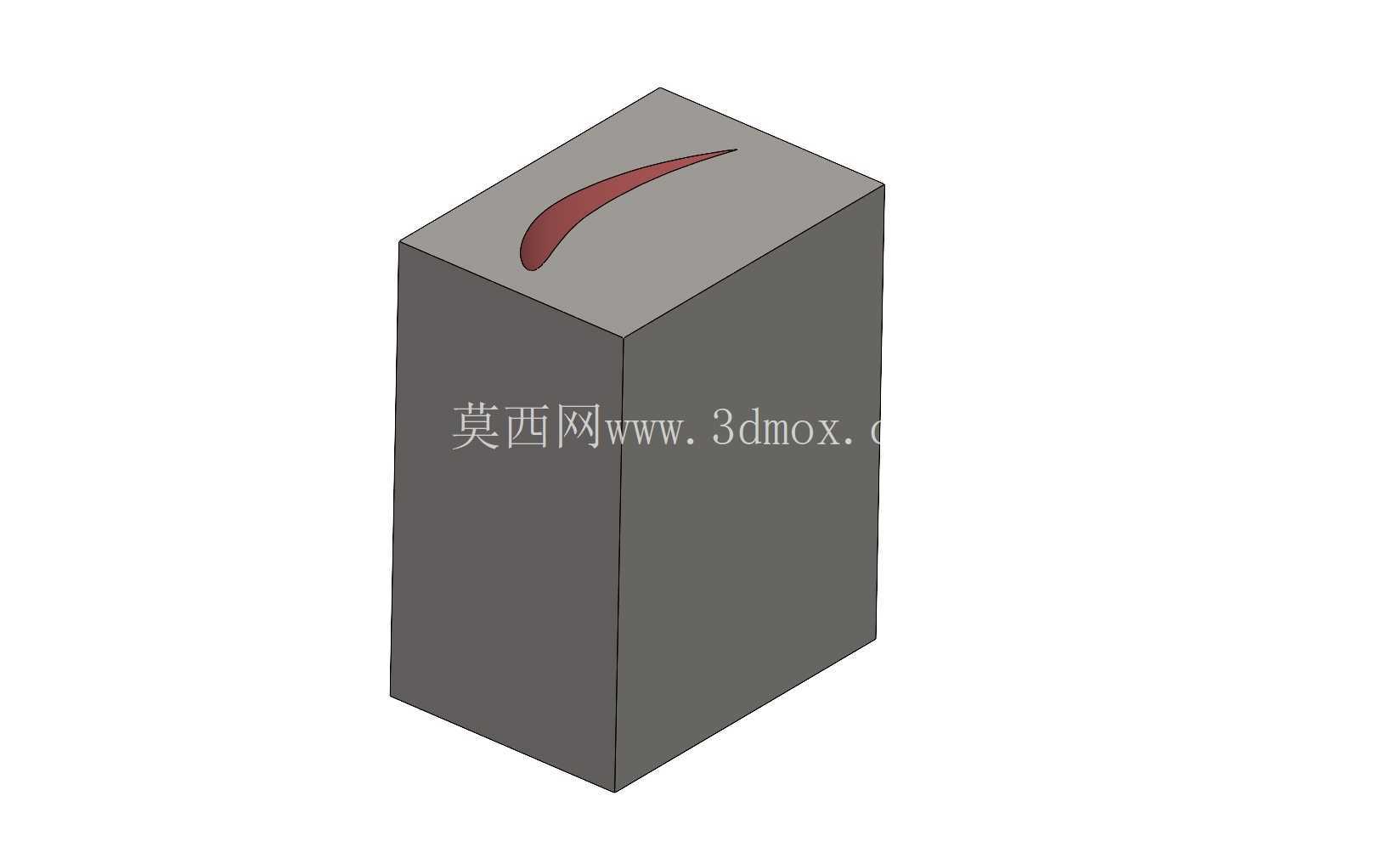

　　从安装边界来看，模具基体为立方体结构，四个侧面均为平整的加工面，可直接通过压板固定在压力机工作台上，不需要额外制作专用的模架底座，上下模的合模导向可依靠压力机自身的滑块导向精度满足要求，若对成型精度有更高要求，也可在基体上加装独立导柱导套组件，拓展适配精度要求更高的零件加工。齿形型腔的加工可通过数控铣削完成初加工，后续通过抛光处理降低型腔表面粗糙度，减少成型过程中坯料与型腔壁的摩擦阻力，降低零件脱模时的变形风险，同时也能提升成型后零件齿面的表面质量，减少后续齿面精加工的余量。

　　在实际工况适配方面，这套模具可适配低碳钢、铝合金等多种常用冲压成型材料，针对不同材质的成型特性，仅需调整压力机的冲压行程与压下力参数即可，无需改动模具本身的结构，通用性较强。日常维护时，仅需定期检查齿形型腔的磨损情况，当齿尖部位出现磨损超差时，可通过补焊后重新铣削齿形的方式修复，无需整体更换凹模基体，能有效降低生产中的模具损耗成本。中心凸台与凹模基体为一体化加工结构，相比装配式凸台，不存在装配间隙带来的同轴度误差，也避免了长期使用后凸台松动移位的问题，能长期保证成型零件的位置精度。模具的进料端面设置了微小的倒角导向结构，方便操作人员快速放置坯料，减少坯料与型腔边缘的磕碰，同时也能避免冲压过程中坯料边缘被型腔棱边剪切产生多余飞边，降低后续去飞边工序的工作量。针对齿轮类零件成型时齿腔排气不畅容易导致齿形填充不满的问题，设计时在每个齿槽的末端都设置了微小的排气缝隙，这些缝隙尺寸控制在不会让坯料材料挤入的范围内，冲压过程中型腔内的空气可通过这些缝隙顺利排出，保证齿形轮廓完全填充，避免出现缺角、填充不足等成型缺陷。
