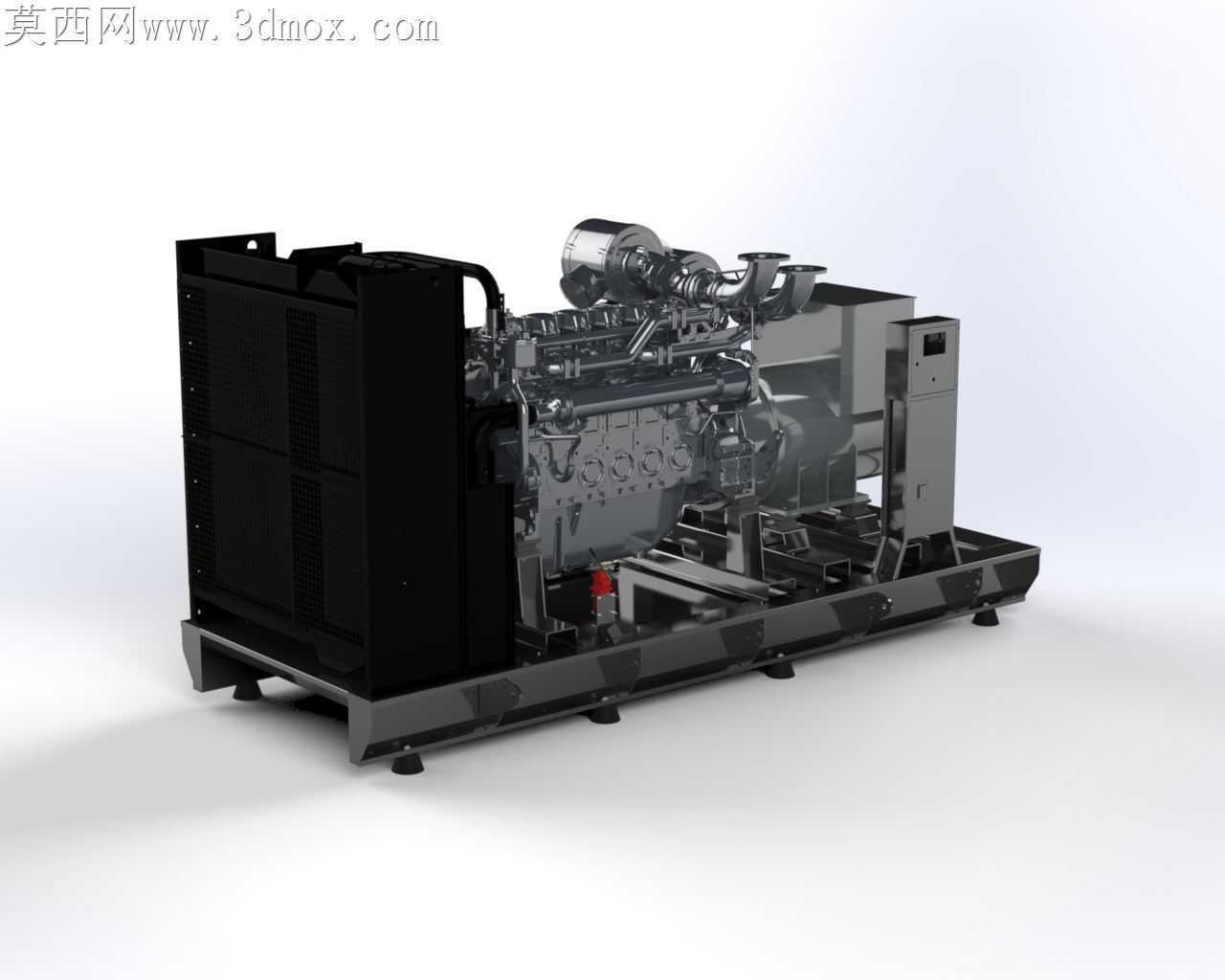

工业级柴油动力发电机组结构设计

野外无电网覆盖的施工场景里，柴油发电机组常因持续高负载运行出现散热不足、管路共振、维保拆装卡滞等问题，这套三维结构在设计阶段就针对这些现场痛点做了针对性的结构适配。散热模块与柴油主机的安装间隙预留了12mm的公差补偿量，既避免了热胀冷缩导致的金属框架挤压变形，也给后期清理散热片积尘、更换冷却管路留出了足够的操作空间，不用像传统机组那样需要先拆解外围护板才能触及核心散热部件。燃油管路的走线路径刻意避开了主机排气侧的高温辐射区，每段管路的固定卡扣位置都经过振动频率校验，卡扣间距控制在35cm以内，能抵消机组运行时柴油发动机产生的高频振动，避免长期运行后管路接头松动漏油。机组的公共底座做了一体化的加强筋布局，筋条高度从主机安装位向散热模块侧逐步递减，既平衡了整机的重心分布，也减少了铸造时的壁厚差导致的应力集中问题，底座上预留的吊装孔位置经过重心测算，吊装时不会出现单侧倾斜的安全隐患。电气控制舱与主机之间设置了双层隔热挡板，挡板中间预留了20mm的空气隔热层，能把主机传递到电控舱的温度控制在电子元件耐受范围内，避免高温导致的电控元件老化加速。接线端子的排布做了分层设计，强电回路与弱电信号回路分置舱体两侧，中间设置绝缘隔板，杜绝了强电干扰导致的控制信号误触发问题。日常维保需要频繁拆装的机油滤芯、燃油滤芯位置，都预留了标准扳手的操作空间，不用借助特殊工装就能完成滤芯更换，维保操作的效率比传统同功率机组提升近四成。排气接口的法兰连接面做了定位凸台设计，安装时能快速对齐密封垫片，不会出现垫片偏移导致的排气泄漏问题，法兰的螺栓孔做了长圆孔设计，能补偿排气管路热胀冷缩产生的位移量，避免长期运行后螺栓被剪切断裂。整机的外围护板采用快拆式卡扣固定，没有设置隐藏式螺丝，现场出现故障时能快速拆解护板排查问题，不会因为找不到固定螺丝耽误故障排查时间。
