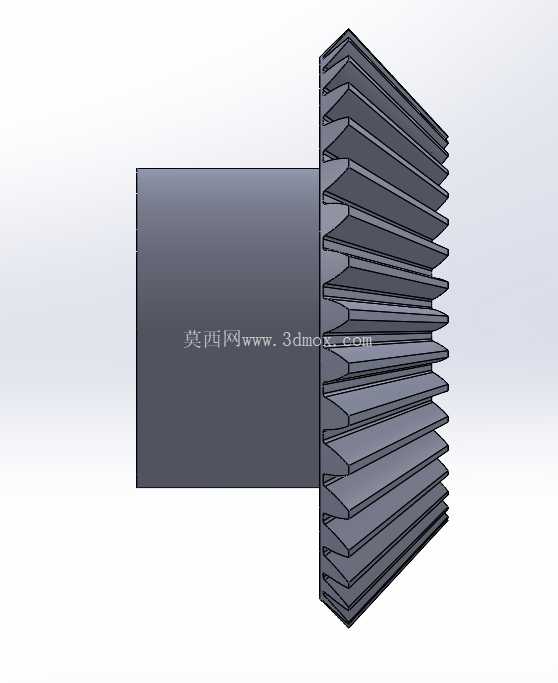

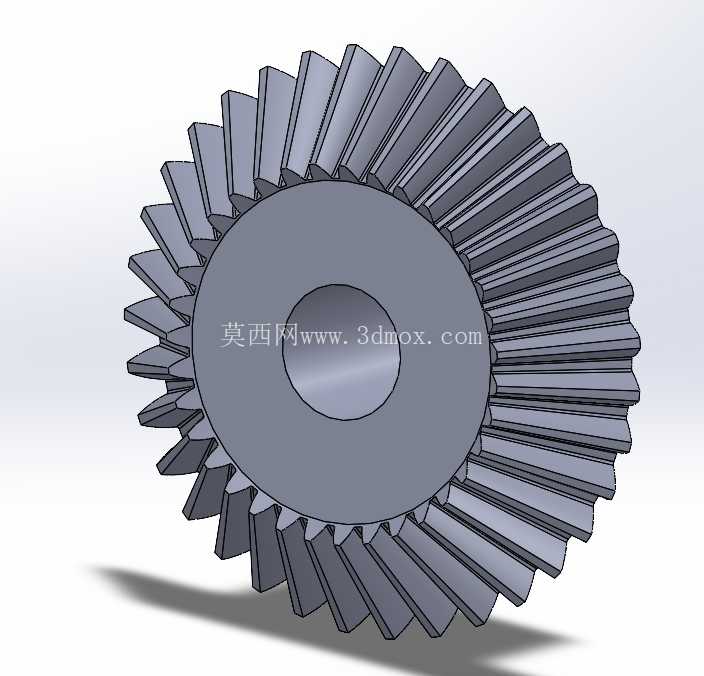

90度动力传输单斜切锥齿轮结构设计

　　在相交轴动力传递的场景里，90度轴交角的传动需求覆盖了大量工业设备的动力换向环节，从差速器的动力分流到机床主轴的进给换向，从轻工机械的工位转位到农业机械的动力输出端，这类锥齿轮都是核心的传力构件。这款单斜切锥齿轮的建模过程，首先要明确的是啮合边界条件，不同于直齿锥齿轮的线接触起始状态，斜切齿的齿向修形需要兼顾啮合重合度与轴向力的平衡，避免传动过程中出现轴向窜动带来的齿面偏磨。实际建模时先确定分锥角参数，针对90度轴交角的使用场景，分锥角的取值直接关联配对齿轮的齿数比，齿廓曲线采用渐开线锥面生成逻辑，每一个轮齿的齿厚从大端到小端呈线性收敛，同时齿顶高系数取标准值保证啮合时的顶隙符合通用传动规范，避免运行中出现齿顶干涉。

　　从安装边界来看，齿轮中心的通孔为安装基准孔，孔的公差带选取过渡配合区间，适配常用的传动轴安装需求，轮毂端面的平面度需要控制在合理范围内，保证装配时与轴肩的贴合度，避免锁紧后出现齿轮偏摆。轮齿的大端齿顶圆直径决定了整个齿轮的最大回转半径，选型时需要核对安装腔体内的径向空间，避免运转时与周边结构件发生刮碰；齿轮的轴向厚度则需要匹配轴上的安装位长度，预留出锁紧件的装配空间。在功能特性层面，这款单斜切锥齿轮相比直齿锥齿轮，啮合过程中轮齿是逐步进入和退出啮合的，传动冲击更小，运行噪音更低，适合中低速、中等载荷的动力换向场景，比如小型输送机的转角动力传输、包装设备的工位转盘驱动、手动工具的扭矩换向结构都能适配。

　　设计过程中特意对齿根圆角做了优化处理，避免应力集中导致的轮齿断裂，齿面的建模精度满足后续工程图导出的公差标注要求，可直接用于后续的加工工艺编制，不管是采用铣齿加工还是精锻成型，模型的曲面连续性都能满足工艺基准提取需求。实际选型搭配时，需要注意配对齿轮的螺旋方向相反，保证啮合时轴向力能够指向齿轮大端，避免运转过程中齿轮出现轴向松脱，同时安装距的尺寸需要严格控制，安装距偏差过大会导致齿面接触区偏移，要么出现齿顶接触要么出现齿根接触，大幅降低齿轮的使用寿命。另外轮齿的侧隙设置也需要结合使用场景调整，开式传动场景可以适当放大侧隙容纳磨粒，闭式油润滑场景则控制较小侧隙提升传动精度。

　　这款模型的齿形参数完全遵循通用锥齿轮的设计规范，没有做非标异形处理，可直接适配常规的90度换向传动机构，建模时保留了完整的参数化特征，后续如果需要调整模数、齿数、齿宽等参数，只需要修改对应特征参数即可快速生成新的齿轮模型，不需要重新从零开始构建齿廓曲线，能大幅缩短同类传动结构的设计周期。在装配验证环节，模型的基准轴、基准面都做了明确的特征标记，装配时可以直接拾取中心孔轴线与配对齿轮轴线做重合约束，快速完成啮合装配的干涉检查，验证传动过程中是否存在齿面干涉、间隙不合理的问题，提前在设计阶段排除装配风险，减少后续物理样机的调试成本。
