尼龙材质发动机集成式油底壳结构设计

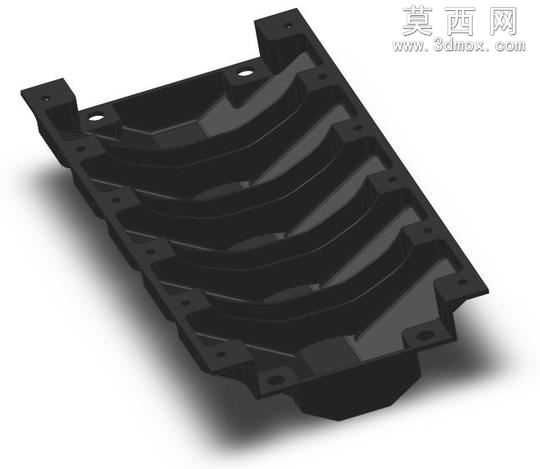

本作品为发动机配套的尼龙材质油底壳三维设计成果，建模阶段依托SolidWorks平台完成全参数化特征构建，首先基于发动机缸体的底部安装接口尺寸，绘制油底壳的安装法兰基准草图，精准定位所有安装孔的孔位、孔径与沉孔深度，确保与缸体连接面的完全贴合，避免后续装配出现密封失效问题。建模过程中针对油底壳的储油腔体进行曲面放样设计，结合发动机润滑系统的储油量需求，合理规划腔体的深度与内部容积，同时在腔体内部设计多道纵横交错的加强筋结构，筋条的高度、厚度与排布间距经过反复参数调整，既能够提升尼龙壳体的整体结构刚度，抵御车辆运行过程中产生的振动冲击，避免薄壁壳体出现共振变形，又能够对内部储存的机油起到一定的导流缓冲作用，减少车辆加减速、爬坡工况下机油的剧烈晃动，保证机油泵能够持续稳定吸油。材质渲染阶段选用尼龙工程塑料的材质球，精准调整材质的漫反射颜色、粗糙度与轻微的磨砂质感，还原尼龙材质注塑成型后的真实表面效果，同时对安装孔的加工面、法兰密封面单独赋予材质参数，区分注塑毛坯面与机加工面的视觉差异。结构设计上充分考虑尼龙材料的成型特性，在壳体的转角位置全部设计合理的脱模斜度与圆角过渡，避免注塑过程中出现应力集中导致的开裂缺陷，同时在壳体的边缘位置设计加厚的翻边结构，进一步提升整体结构强度。设计思路围绕轻量化与集成化需求展开，选用尼龙材料替代传统金属油底壳，能够有效降低发动机整体重量，同时尼龙材料自带的阻尼特性可以更好地吸收发动机运行产生的振动噪音，提升整车NVH表现，整个建模过程严格遵循自上而下的设计逻辑，所有特征保持全参数关联，后续可根据不同型号发动机的接口尺寸、储油需求快速调整参数完成变型设计，大幅提升同系列产品的设计迭代效率。
