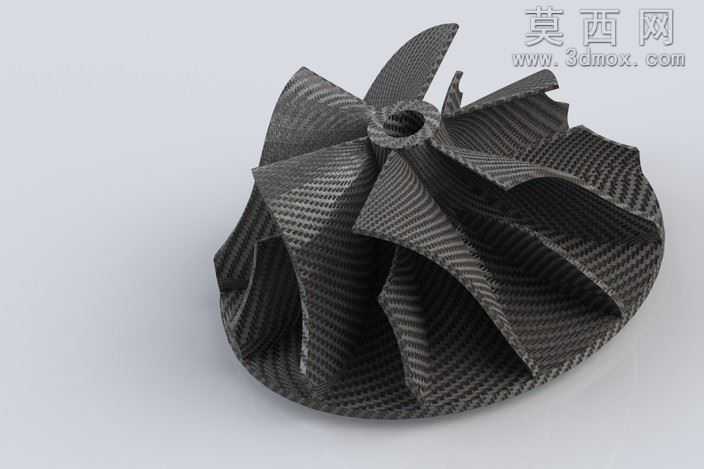

微型涡轮喷气发动机复合碳纤维径向叶轮

该径向叶轮为微型涡轮喷气发动机压缩机核心部件，采用三维参数化建模方式完成整体结构设计，建模过程中首先依据离心压气机气动设计原理确定叶轮进出口直径、叶片安装角、叶型曲率等核心参数，通过曲面放样、阵列特征完成12片空间扭曲叶片的实体构建，每片叶片的前缘后掠角、叶根过渡圆角均经过气动优化，避免工作状态下出现气流分离损失。模型材质设定为复合碳纤维材料，渲染阶段通过各向异性纹理映射还原碳纤维编织纹理的交错质感，调整材质反射参数模拟碳纤维复合材料的半哑光表面特性，精准复现碳纤维叠层成型的视觉效果。结构设计上，叶轮中心设置定位安装孔，孔周做加厚凸台处理保证安装刚度，叶片与轮盘连接处采用大圆角过渡结构，降低高速旋转时的应力集中系数，叶片型线从轮盖侧到轮盘侧遵循等环量设计规律，保证气流在叶道内的平稳扩压。建模过程中对叶片前缘做薄化处理，尾缘做收窄设计，匹配微型涡喷发动机高转速、小流量的工作特性，轮盘背部做轻量化挖槽设计，在保证结构强度的前提下降低叶轮整体转动惯量，提升发动机响应速度。模型完成实体构建后进行了装配干涉检查，确认中心安装孔与标准微型涡喷轴系尺寸匹配，叶片与轮盖间隙控制在合理范围，渲染输出时采用柔和侧光照明，突出碳纤维纹理的层次感与叶片的空间扭曲形态，完整还原该高性能复合碳纤维叶轮的结构特征与材质质感，可直接用于微型涡喷发动机的结构展示、气动仿真分析参考以及3D打印成型的原型参考。
