带滚柱齿轮二次包络蜗杆轴传动结构

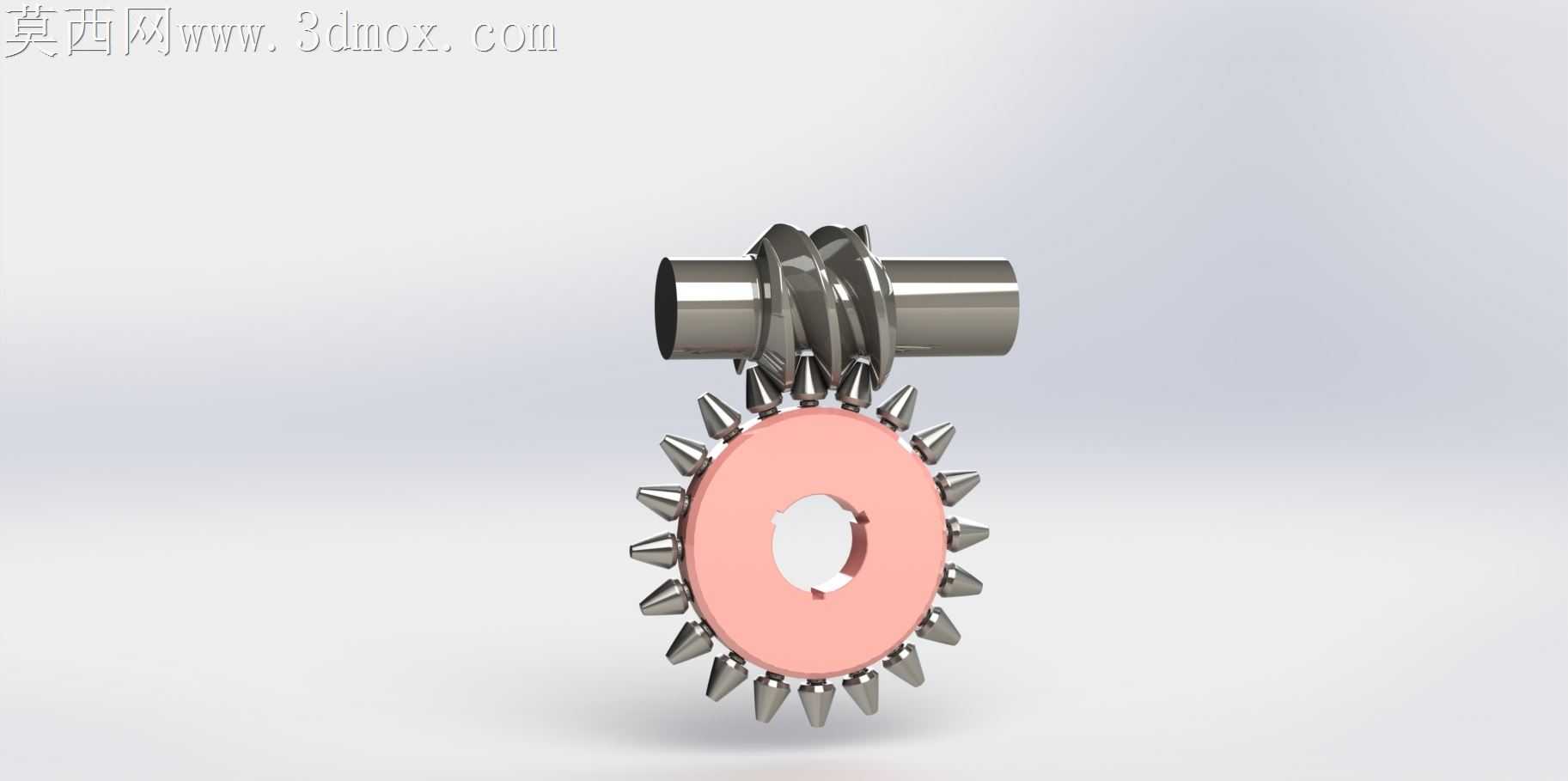

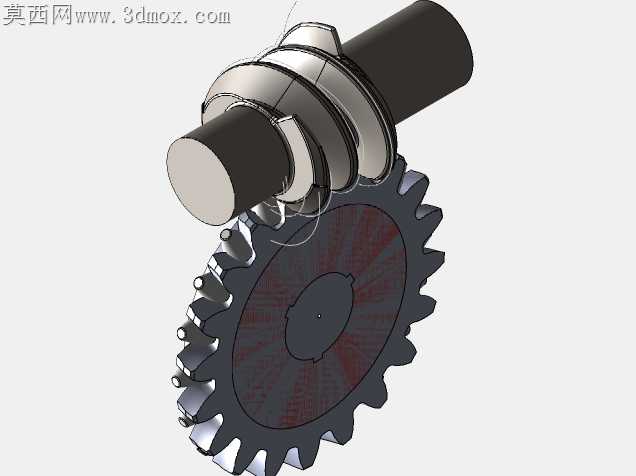

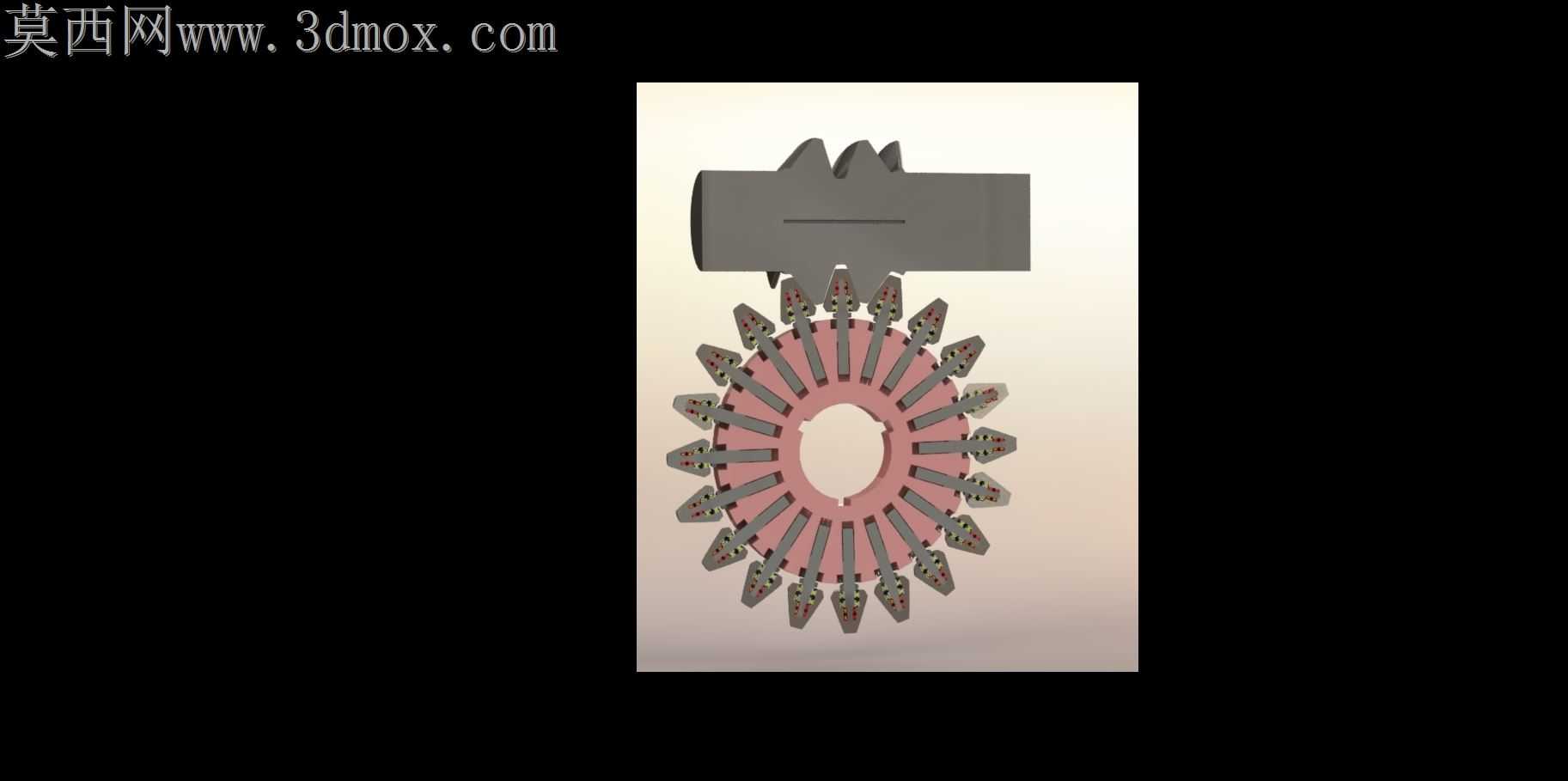

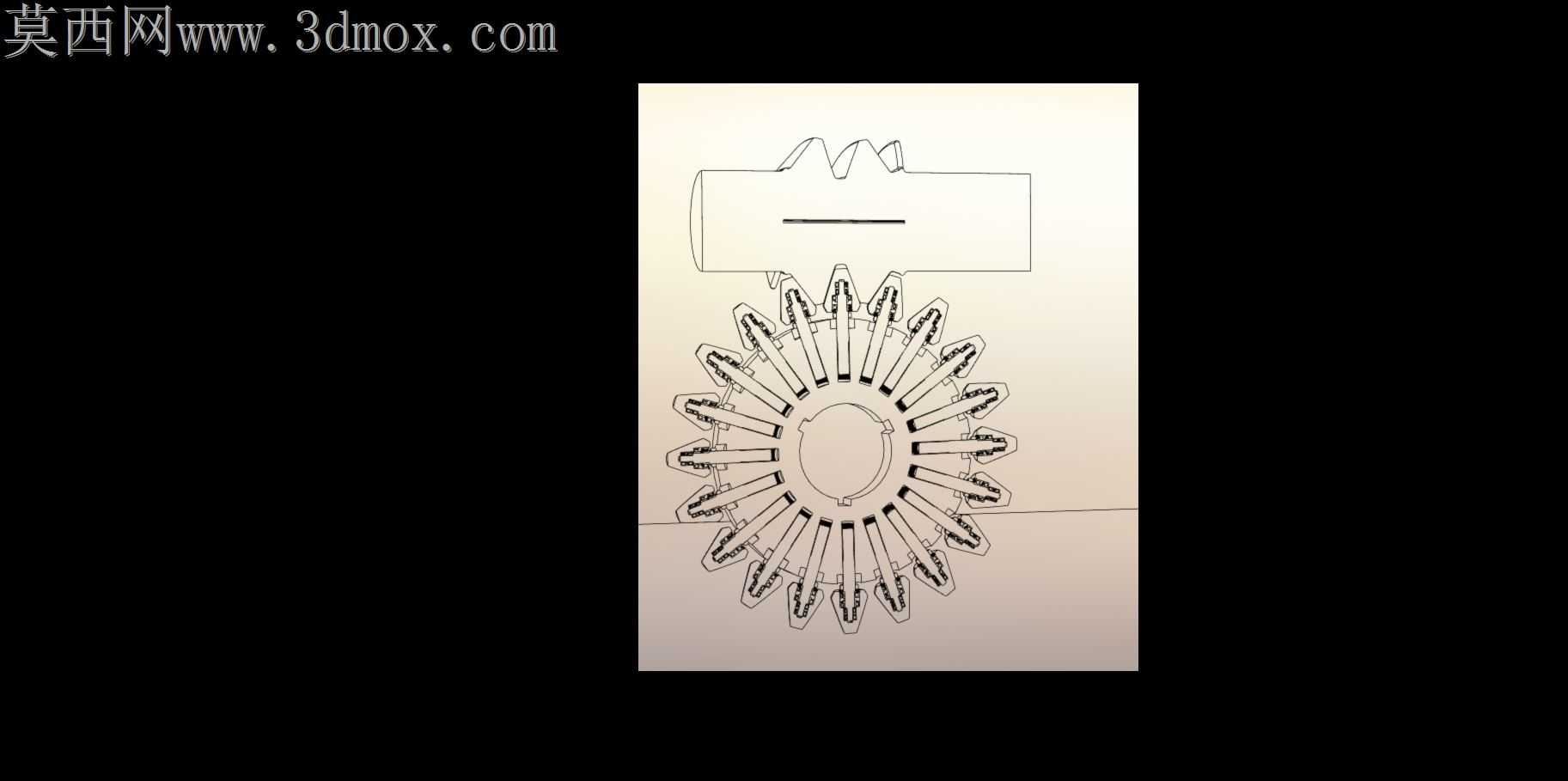

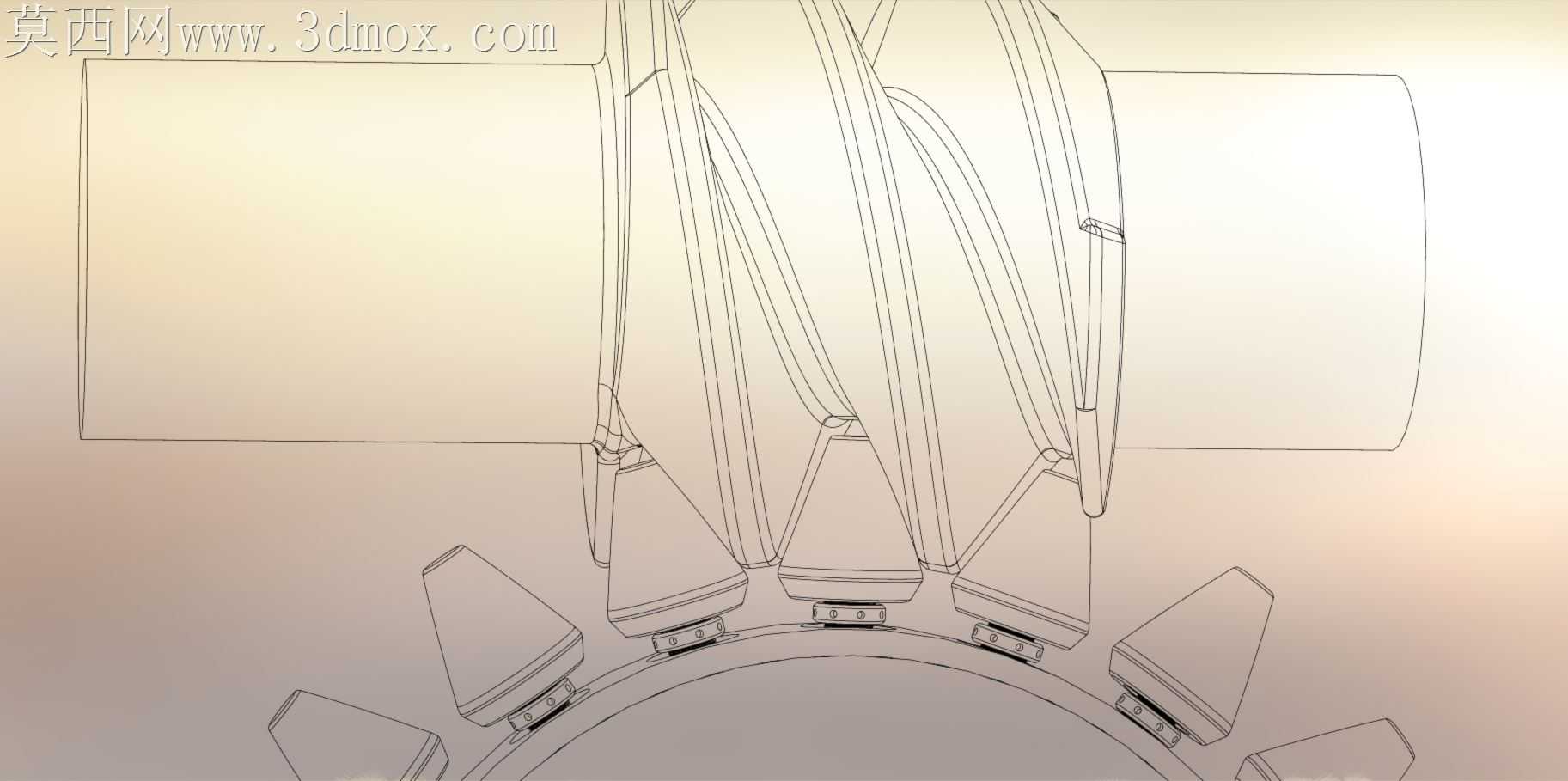

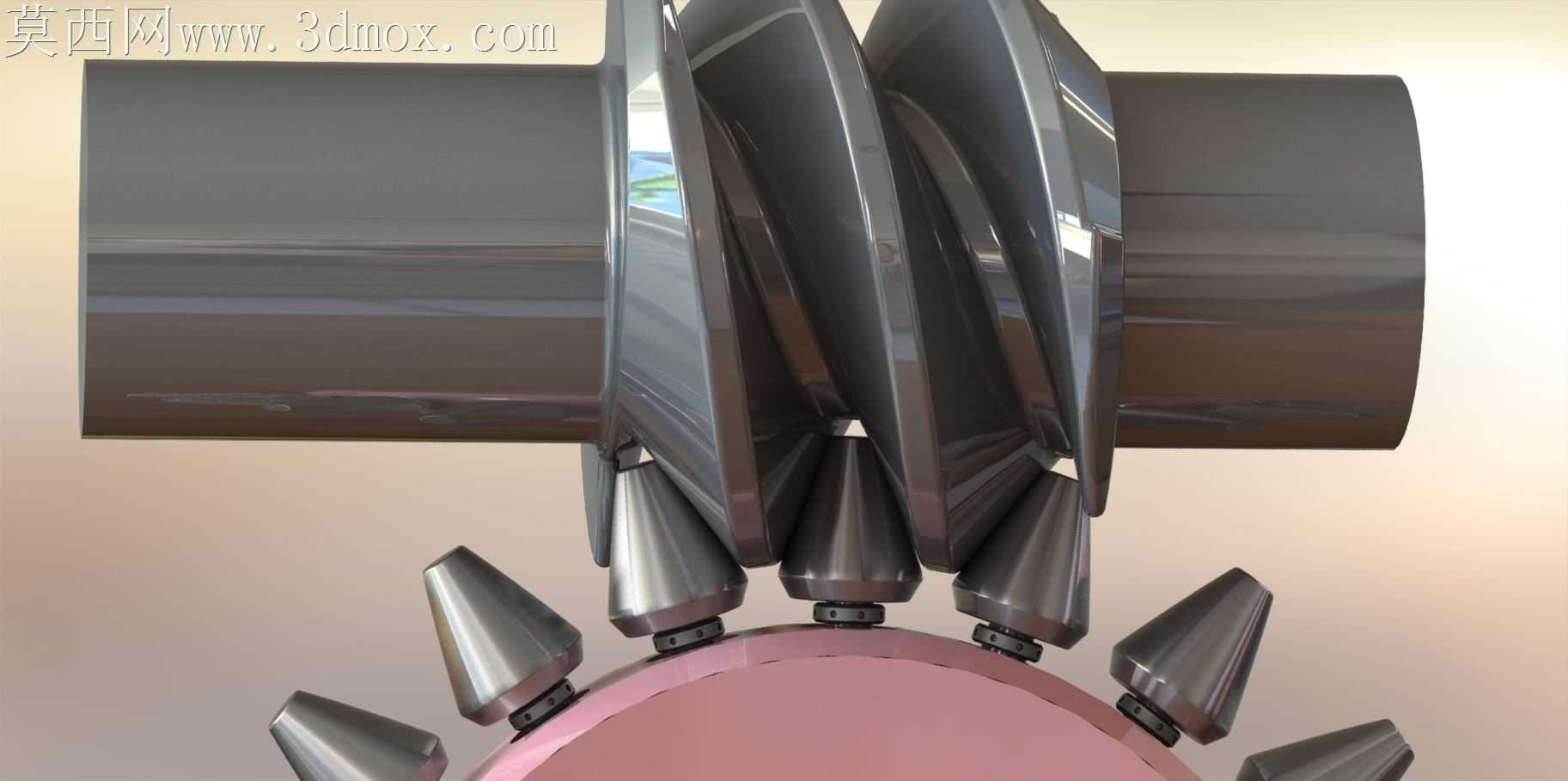

本作品为带滚柱齿轮的二次包络蜗杆轴传动系统三维建模成果，建模过程中严格遵循二次包络环面蜗杆传动的啮合原理，对蜗杆的螺旋齿面、滚柱齿轮的锥形滚柱安装结构、轴段定位特征进行了精准的参数化构建。建模阶段先通过齿面方程推导生成蜗杆的螺旋工作曲面，保证齿面的包络成型精度，再对滚柱齿轮的基体、滚柱安装槽、滚柱自身的锥面结构进行逐一建模，确保每个滚柱与蜗杆齿面的啮合间隙符合传动设计要求，同时完成轴端的定位轴肩、装配基准面的细节构建，保证模型可直接用于后续的装配仿真与工程出图。渲染环节采用金属材质体系，蜗杆轴主体赋予高反光的合金钢材质，调整材质的粗糙度与金属度参数还原淬硬钢件的表面质感，滚柱部件赋予硬质合金材质，突出其高硬度耐磨的特性，齿轮基体采用调质钢材质，通过不同的材质反光度区分不同零部件的功能属性；场景采用柔和的三点布光，主光从侧上方打亮蜗杆与滚柱的啮合区域，突出齿面的啮合接触形态，辅光补充暗部细节避免结构死黑，轮廓光勾勒零部件的边缘轮廓，提升整体渲染的立体感与真实感。结构设计上，该二次包络蜗杆传动相比普通圆柱蜗杆传动具备更大的接触齿数，滚柱结构可将传统蜗轮蜗杆的滑动摩擦部分转化为滚动摩擦，有效降低传动过程中的磨损与发热，提升传动效率与承载能力；建模时特意还原了滚柱与齿轮基体的铰接配合结构，清晰展示滚柱可灵活转动的设计特点，蜗杆的齿形经过二次包络成型，可与滚柱形成多齿同时啮合的状态，保证传动的平稳性与承载能力。设计思路围绕重载、高效率传动场景的需求展开，在保证传动啮合精度的前提下，优化了轴段的应力分布结构，轴肩过渡位置采用圆角处理降低应力集中，滚柱的安装定位结构设计便于后续的装配与易损件更换，整体模型结构完整，细节丰富，既可以作为机械原理教学的演示模型，也可作为相关传动设备设计的参考方案，帮助设计人员直观理解二次包络蜗杆与滚柱齿轮的配合原理，缩短同类产品的研发设计周期。
