带操作服务平台的采油井口装置设计

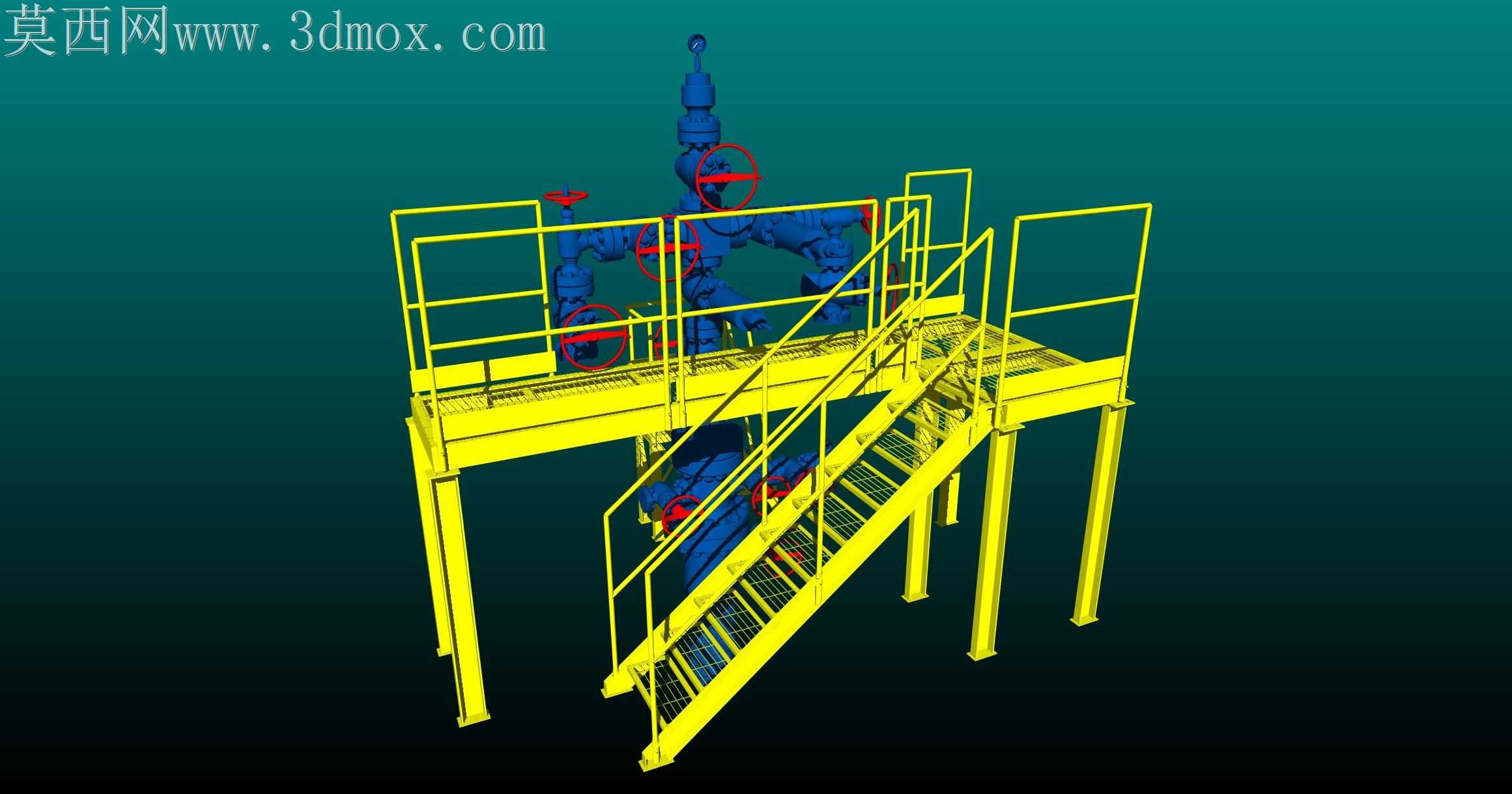

本作品为带配套操作服务平台的采油井口装置三维设计，整体建模过程严格遵循油气田井口设备的实际工程尺寸比例，在三维建模环境中首先完成井口核心装置的结构搭建：主体井口管汇采用等比例实体建模，还原了多通管汇的走向、各分支接口的连接结构，以及多个手动控制阀的外形与安装位置，阀门手轮采用红色醒目标识，与主体蓝色的井口管汇形成明确的视觉区分，清晰呈现井口装置的管路布局与操作点位分布。随后完成配套操作服务平台的结构建模：平台主体采用型钢焊接框架结构，平台台面设置防滑格栅结构，四周安装标准化的黄色安全防护栏杆，栏杆设置多道横向横杆与竖向立柱，满足工业操作平台的安全防护规范；配套的斜向钢制楼梯同样采用格栅踏步，两侧安装连续扶手，楼梯与平台主体、支撑立柱的连接节点均做了精细化建模，还原了实际焊接或螺栓连接的结构细节，四根竖向支撑立柱从地面延伸至平台底部，保证整个平台结构的稳定性与承重合理性。材质渲染阶段，针对不同部件匹配对应的工业材质：井口管汇与阀门采用金属漆面材质，模拟工业铸钢件喷涂蓝色防护漆的质感，阀门手轮采用哑光红色工程塑料与金属结合的材质效果；操作平台、栏杆、楼梯、支撑立柱均采用亮黄色工业防锈漆金属材质，还原油气田现场安全防护设施的标准配色，格栅结构采用镂空金属材质表现，突出通透的结构特征；背景采用深绿到黑色的渐变背景，突出模型主体的结构轮廓，渲染过程中调整了光照角度，让金属材质的反光、结构的阴影层次更加自然，清晰展现各部件的空间位置与装配关系。设计思路上，充分考虑井口装置的日常操作、检修维护需求，操作平台的高度与井口阀门的操作位置精准匹配，让操作人员站在平台上即可便捷操作各个阀门、完成井口设备的日常巡检与维护作业，楼梯的坡度、踏步尺寸符合工业人行通道的设计规范，防护栏杆的高度、横杆间距满足安全防护要求，整体结构既满足功能实用性，也符合工业现场的安全规范，完整还原了油气田现场带操作平台的采油井口装置的真实结构与布局。
