DSO138手持示波器DIY套件三维结构模型

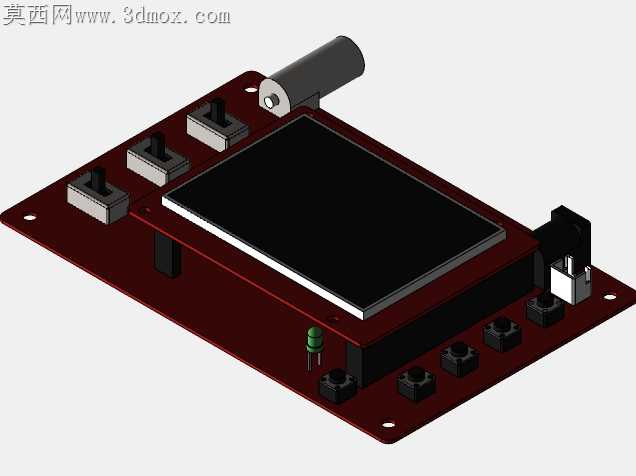

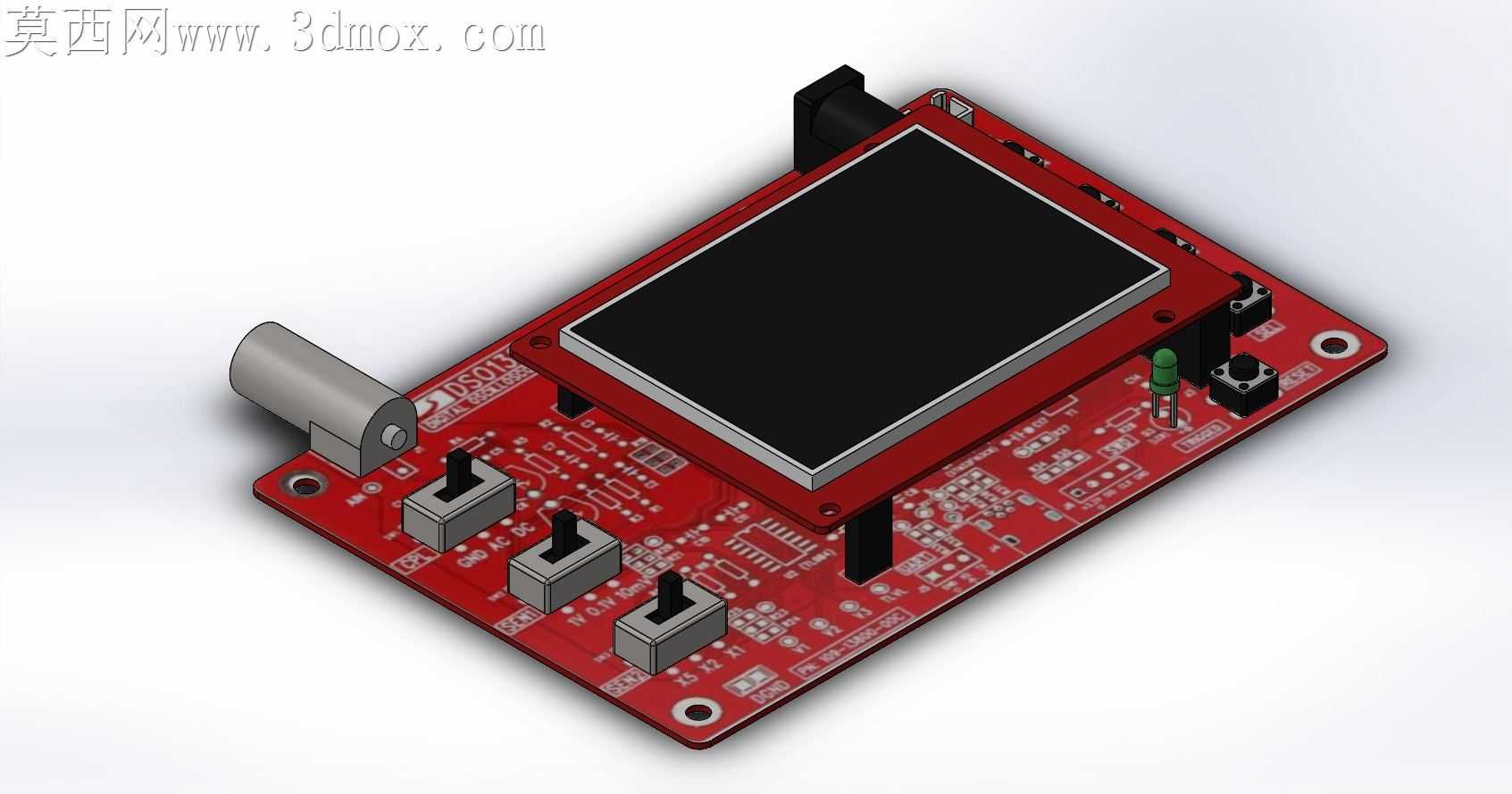

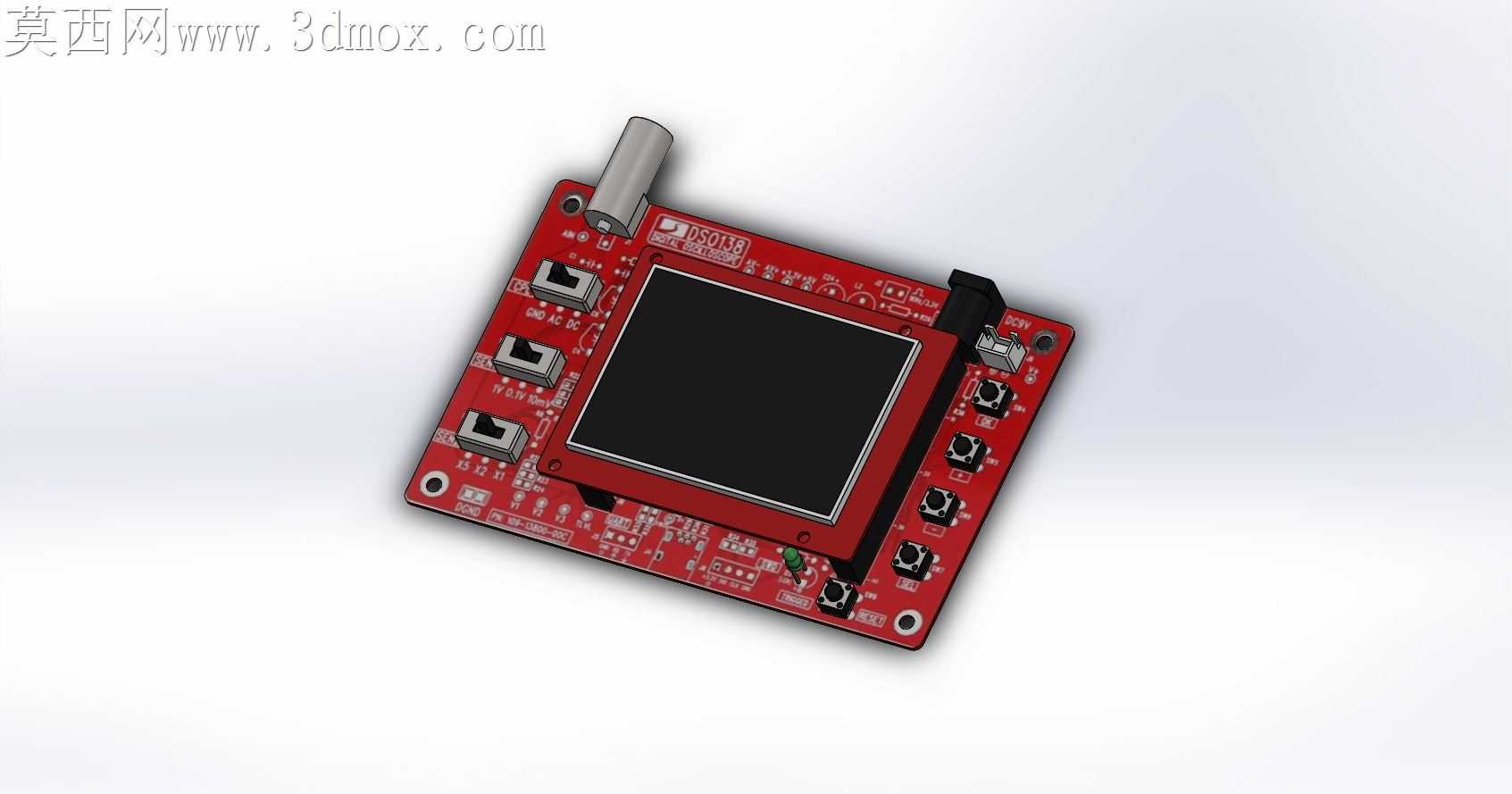

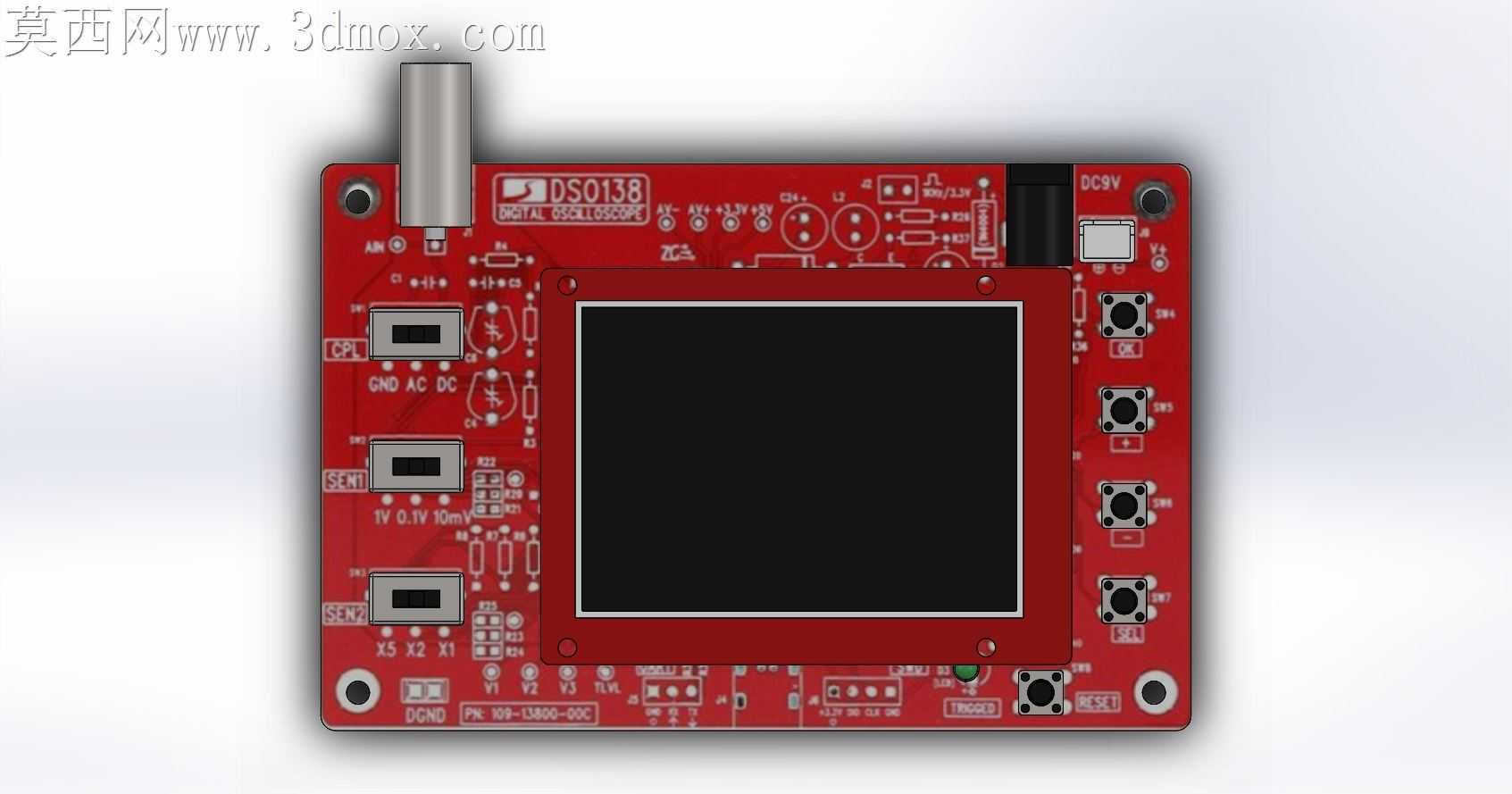

本模型为DSO138示波器DIY套件的完整三维建模成果，建模过程中严格对照实物套件的尺寸参数进行1:1还原，首先对红色PCB主板进行结构搭建，精准复刻板上的走线区域轮廓、安装孔位、元件排布位置，确保主板的长宽尺寸、边角开孔的孔径与孔位公差完全匹配实物装配要求。针对板载的2.4英寸TFT显示屏模块，建模时单独拆分显示屏的黑边边框、黑色显示区域、底部固定排针结构，通过材质参数调整区分屏幕的哑光黑显示面与边框的半光泽塑料质感，同时还原显示屏与主板之间的黑色塑料支撑柱结构，准确呈现支撑柱的安装位置与高度尺寸，保证屏幕装配后与主板的间距符合实际装配逻辑。针对板上的三个卧式拨码开关，建模时还原开关的灰色塑料外壳、顶部拨杆的凸起结构，区分开关底座与拨杆的不同材质质感，同时复刻板载的BNC信号输入接口，还原金属接头的圆柱外形、侧边固定片结构，通过金属材质参数调整呈现接头的哑光金属质感，精准匹配接口与主板边缘的安装位置。此外模型还还原了板上的绿色直立电容、黑色按键、USB供电接口等小型元件的外形与位置，对PCB板的红色阻焊层质感进行材质调试，呈现电路板特有的半哑光红色表面质感，同时还原板上丝印标识的凹凸纹理效果。整体建模采用装配体结构搭建，每个元件均可单独拆分查看，各部件之间的装配间隙完全符合实物DIY套件的装配公差，渲染阶段采用柔和的顶光搭配侧方补光，清晰呈现电路板上的元件层次与结构细节，既可以作为电子DIY爱好者的装配参考模型，也可用于电子教学场景的结构展示，帮助使用者快速理解该款示波器套件的硬件组成与装配逻辑，模型在结构设计上充分考虑了DIY装配的合理性，所有外接接口均布置在主板边缘位置，操作按键与拨码开关的排布符合手持操作的人机逻辑，支撑柱的位置避开了板上的核心元件区域，保证装配过程中不会出现元件干涉的问题。
