胶囊保留弹出单棘轮机构结构设计

这套单棘轮机构核心服务于胶囊类物料的暂存定位与受控弹出作业场景，在制药分装、小型物料分拣、智能售货终端的胶囊类货品出料单元中都能找到适配空间。不同于常规棘轮机构偏向连续步进输送的设计取向，这套结构把功能核心锚定在“单工位精准保留+触发式瞬时弹出”两个核心动作上，整套传动链路没有冗余的多级齿轮减速，所有功能部件都围绕中心立柱做同轴布局，能最大程度压缩安装占用的横向空间。

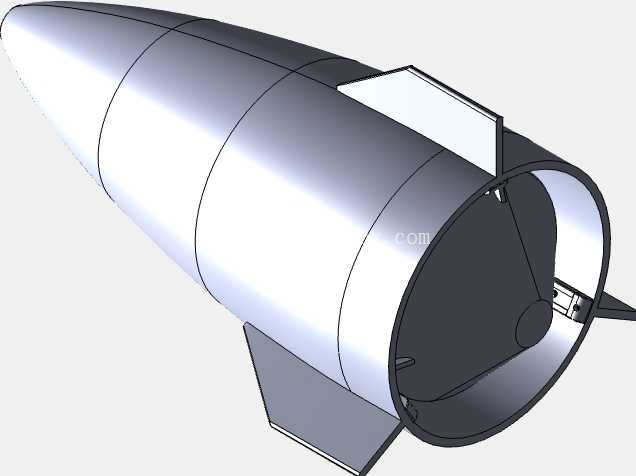

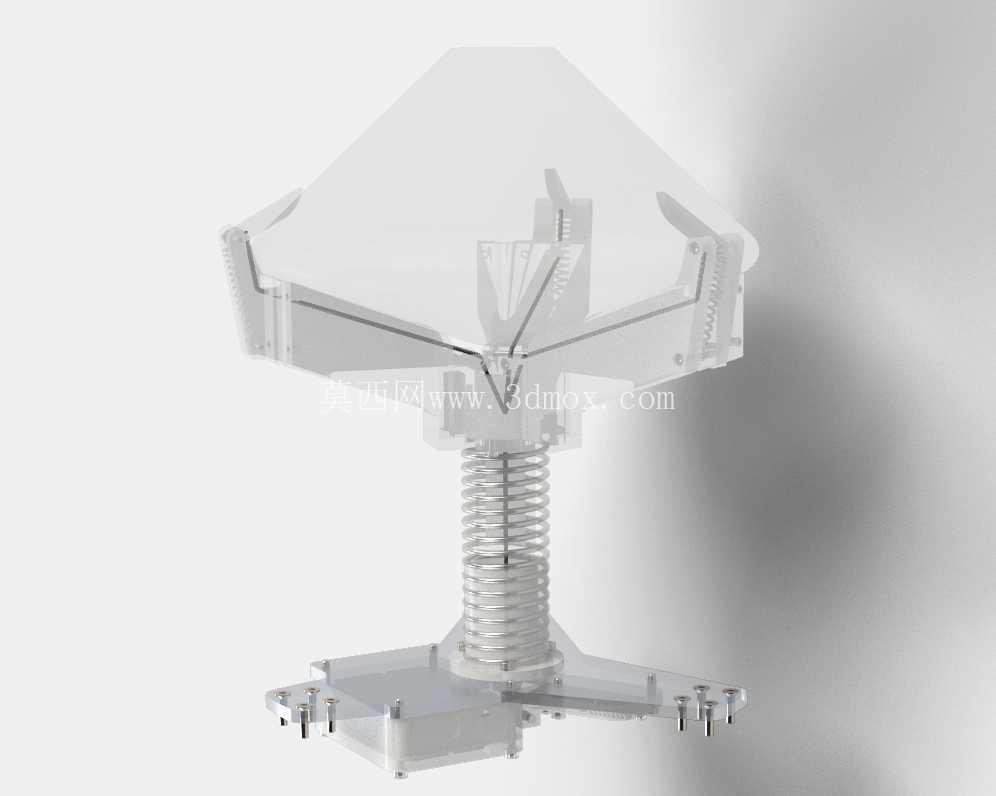

从实际作业逻辑来看，机构上部的多瓣式承托结构是直接接触胶囊的功能端，每瓣承托臂都做了与胶囊外轮廓匹配的内凹弧面，非触发状态下，承托臂在下部弹簧的预紧力作用下保持收拢姿态，能把胶囊牢牢限制在承托区域内，不会因为设备运行的振动、小幅度倾斜出现移位脱落的问题。承托臂的铰接点位置做了反复的力矩平衡校核，铰接轴的安装孔位预留了0.02mm的配合间隙，既保证臂体摆动时没有卡滞，也不会因为间隙过大导致承托面出现错位，影响胶囊的定位精度。

下部的压缩弹簧是整套机构的动力储能部件，弹簧的线径、有效圈数都经过匹配计算，预压缩状态下提供的弹力刚好能克服承托臂的转动阻力与胶囊自身重力，保证弹出动作的顺畅，同时不会因为弹力过大导致胶囊弹出时飞出预定接料区域。弹簧的导向柱与中心立柱做了一体化设计，导向柱的外径比弹簧内径小0.1mm，能避免弹簧在压缩、回弹过程中出现偏斜、卡滞的问题，延长整套机构的无故障运行周期。

棘轮锁止部件是实现“保留”功能的核心，棘轮的齿形采用了不对称设计，锁止方向的齿面做了垂直于转动切线的直面设计，能在承托臂收拢状态下实现可靠锁止，不会因为弹簧的反作用力出现自行解锁的问题；解锁方向的齿面做了平滑的斜面设计，触发解锁时只需要很小的拨动力就能带动棘轮转动，解除对承托臂的锁止约束。棘轮的安装位与承托臂的转动轴做同轴设计，传动路径最短，解锁动作的响应延迟能控制在0.1秒以内，完全满足高速出料场景的动作节拍要求。

底部的安装法兰做了标准化的安装孔位布局，四个安装孔的孔距适配行业内通用的出料单元安装基准，不需要额外做转接板就能直接固定在设备的安装面板上。安装法兰的厚度做了加强设计，能承受弹簧反复回弹带来的冲击载荷，长期运行不会出现安装面变形的问题。整套机构的外形轮廓呈上宽下窄的锥台状，上部最大外径控制在120mm以内，下部安装底座的外径控制在80mm，整体高度在160mm左右，安装时只需要在面板上预留直径85mm的安装过孔就能完成装配，对设备内部的安装空间要求很低，能适配不同尺寸规格的胶囊处理设备。

在设计过程中，所有运动部件的运动行程都做了限位设计，承托臂的最大张开角度做了机械硬限位，不会因为弹簧弹力过大导致臂体张开过度出现结构损坏；棘轮的转动角度也做了对应的限位凸台，解锁后棘轮只会转动一个齿位，保证下次锁止时能精准啮合。所有铰接位置都预留了润滑脂存储槽，日常维护时只需要在存储槽内加注少量润滑脂就能保证长期运行的顺畅性，不需要频繁拆解保养。这套结构没有采用复杂的电子控制元件，所有动作都通过机械结构实现，可靠性远高于电控式弹出机构，在粉尘、潮湿的复杂作业环境下也能稳定运行，不会因为电子元件故障导致出料异常。
