RC遥控模型用磷酸铁锂动力锂电池结构

　　这款双串磷酸铁锂动力电芯组，核心服务于RC遥控模型领域的动力供给场景，覆盖平跑车、攀爬车、小型固定翼航模、多旋翼穿越机等对放电倍率有明确要求的遥控载具，区别于普通消费类电子的低压低倍率电池，其20C持续放电能力可匹配模型起步、急加速、特技动作时的瞬时大电流输出需求，避免大负载下电芯压降过大导致的动力中断、设备重启问题。从实际使用场景来看，RC模型玩家在户外作业时，电池的安装适配性是选型的核心考量之一，这款电芯组采用规整的长方体硬包封装，外壳做了圆角过渡处理，既可以避免尖锐边角刮擦模型舱内的走线与其他电子设备，也能在模型发生碰撞、侧翻时分散外壳受力，降低内部电芯极片错位、隔膜破损的风险。

　　输出端采用平衡充插头直接引出的设计，省去了额外焊接转接线的工序，插头端预留的红黑标识线序清晰，可直接匹配市面上主流的RC模型电调输入接口，平衡充接口与放电接口做了物理区隔，避免玩家插错接口导致的电芯过放、充电器烧毁问题。设计阶段优先考虑了电芯的散热与抗振性能，硬包外壳与内部电芯之间预留了微量缓冲间隙，可吸收模型行驶、飞行过程中产生的高频振动，避免长期振动下极耳脱焊；外壳表面的标识区域做了高对比度印刷，即使在户外强光下也能快速识别电池容量、放电倍率、标称电压参数，避免玩家错拿不同规格电池导致的电调、电机过载损坏。

　　安装边界方面，这款电池的外形尺寸适配主流1/16、1/18比例RC模型的标准电池舱，宽度方向控制在30mm以内，长度不超过70mm，厚度方向预留了魔术贴绑带的固定空间，玩家无需对模型电池舱做额外打磨、改装即可直接装入，固定后重心位置靠近模型中轴线，不会因电池偏置导致行驶、飞行时的姿态偏移。功能特性上，6.6V的标称电压刚好匹配支持2S锂电输入的航模、车模电调，满电电压7.2V处于绝大多数RC接收设备、舵机的安全工作电压区间，无需额外加装降压模块即可直接给接收舵机供电，简化了整机布线复杂度；1100mAh的容量在20C放电倍率下可提供22A的持续输出电流，足够支撑小型RC车模15-20分钟的行驶时长，平衡了续航与电池自重，不会因容量过大导致整机重量超标影响操控灵活性。

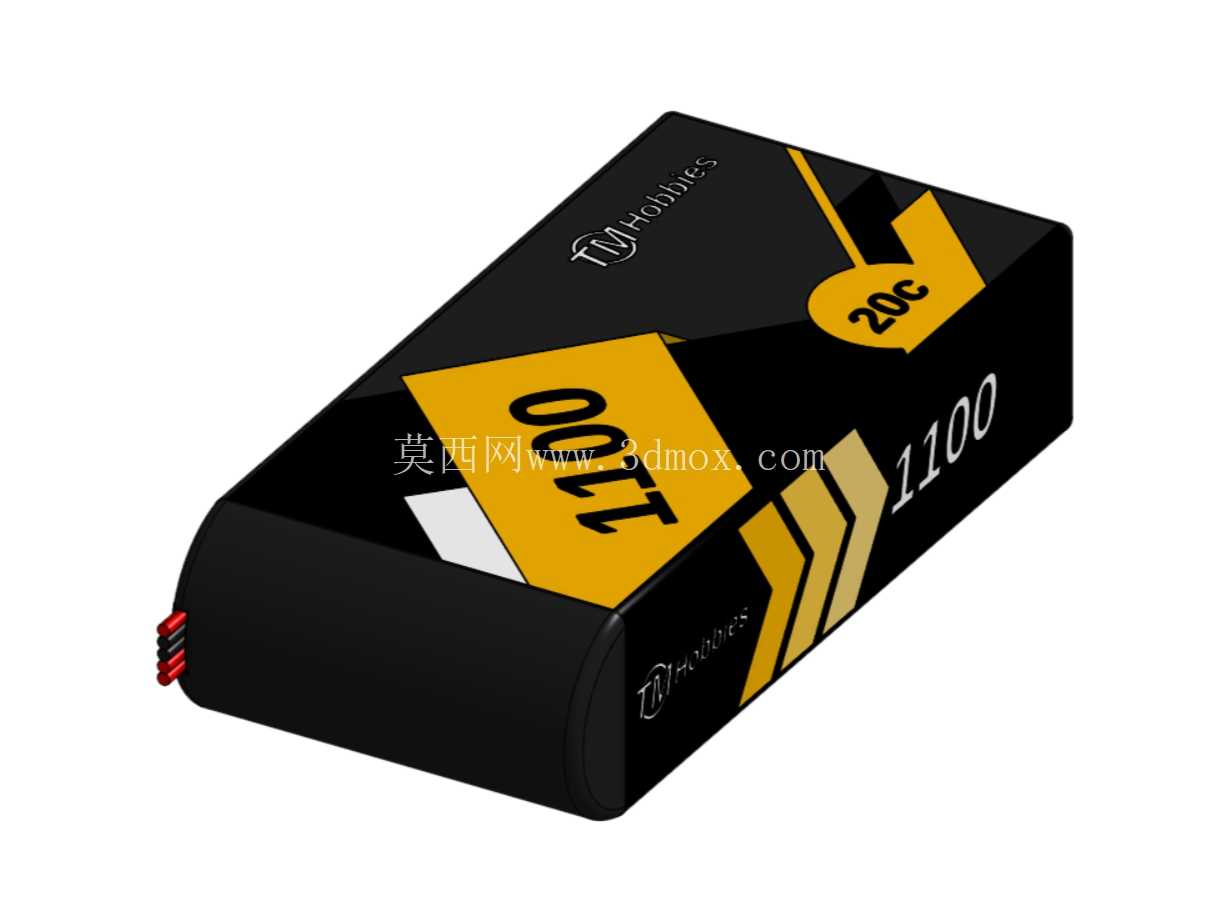

　　从结构设计逻辑来看，电芯组内部采用双电芯串联排布，极耳连接部位做了加厚镀镍处理，降低大电流放电时的连接片发热，避免长期大负载下连接片氧化脱焊；外壳采用耐冲击的ABS材质注塑成型，表面做了细微磨砂处理，既可以提升手持安装时的摩擦力，也能减少户外使用时的划痕残留，外壳接缝处做了超声波焊接密封，可阻挡户外行驶时溅入的泥水、灰尘，提升复杂工况下的使用可靠性。针对RC模型使用中常见的过放、过充风险，这款电芯组的内部极片采用了磷酸铁锂材料体系，相比普通锂聚合物电池拥有更好的热稳定性，穿刺、挤压工况下不易发生起火燃烧，提升了户外使用的安全性；同时电芯的循环寿命更长，正常充放循环下可支持数百次使用，降低玩家的长期使用成本。在三维建模层面，模型完整还原了电池的外形轮廓、接口位置、表面标识细节，结构工程师在做RC模型整机布局设计时，可直接导入该模型进行电池舱的干涉检查，验证电池与电调、接收机、舵机等部件的安装间隙，提前规避布线干涉、固定位不匹配等问题，缩短整机设计迭代周期；也可用于RC模型配件的装配模拟，验证不同固定方式下的电池安装牢固度，优化电池舱的绑带、卡扣位置设计。
