简化版无人机机身骨架格栅结构设计

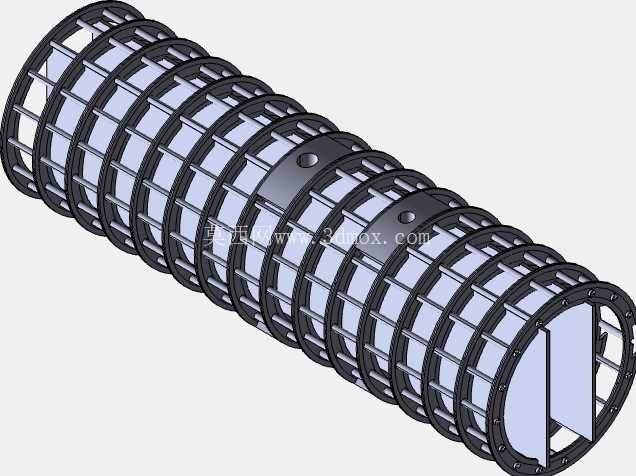

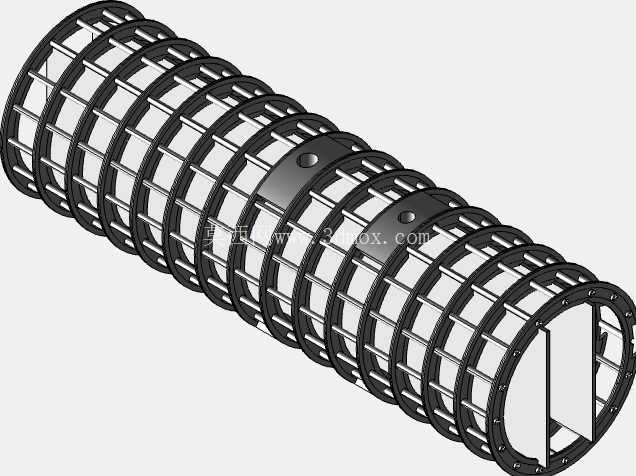

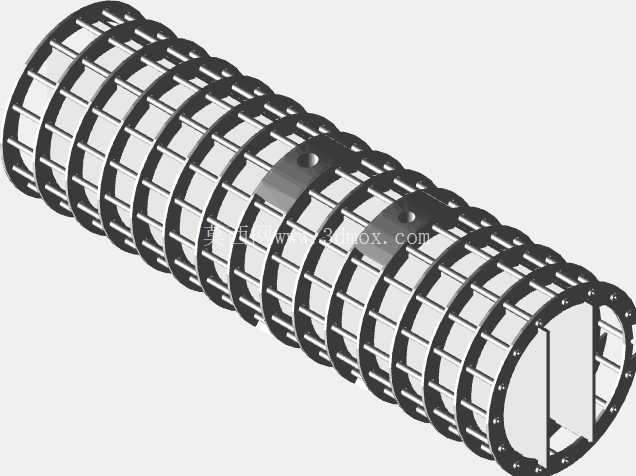

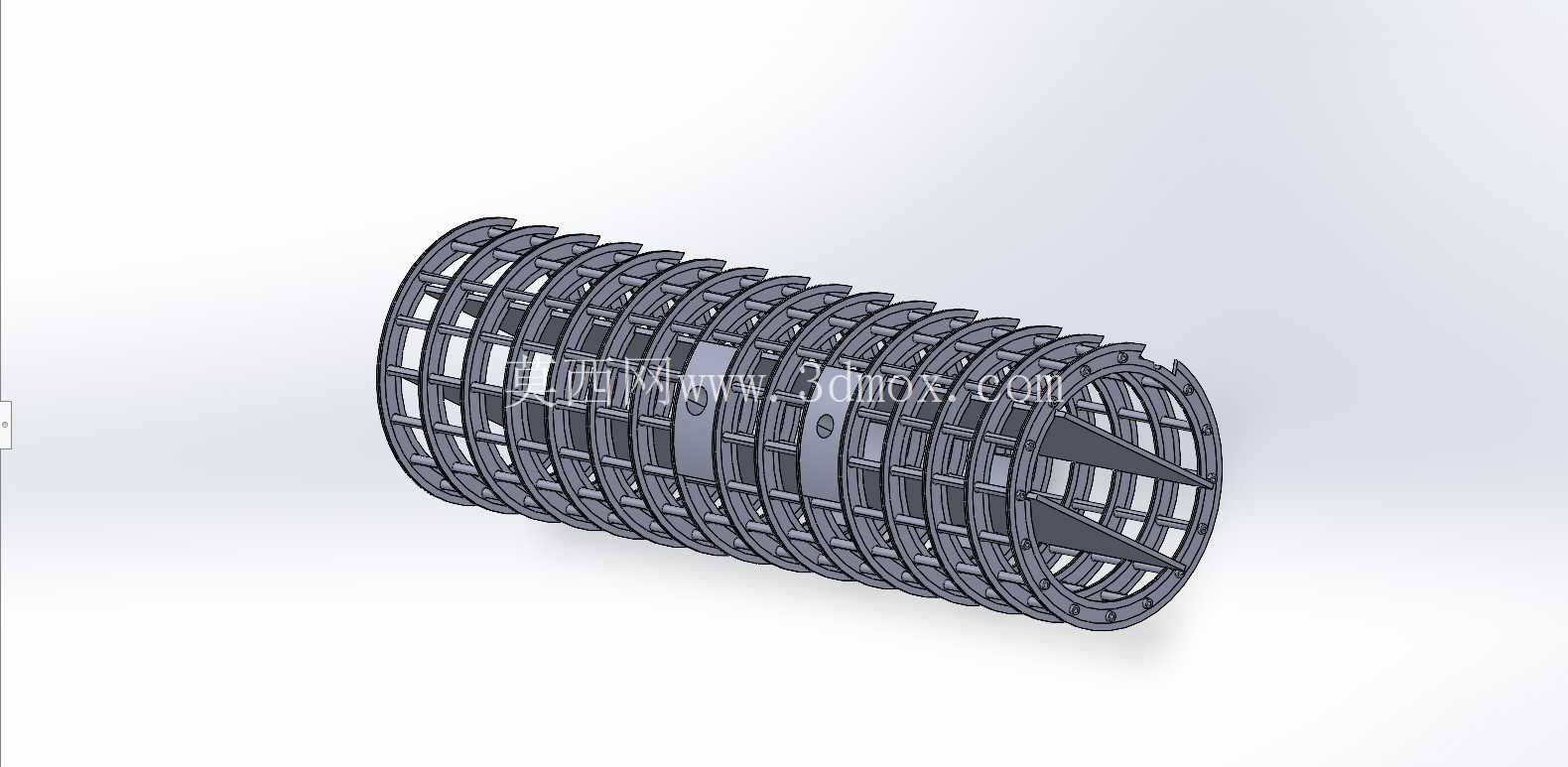

　　这套简化版机身格栅骨架结构，主要面向小型固定翼无人机的轻量化机身承载需求设计，适配低速长航时侦察、测绘类无人机的机身中段承载场景，在实际应用中可直接作为机身内部承力框架，外部覆盖蒙皮后即可形成完整的机身气动外形，无需额外搭建复杂的内部支撑结构，能大幅缩短小型无人机的原型机试制周期。从结构功能来看，该骨架采用纵横交错的杆系格栅布局，纵向杆件沿机身航向布置，承担飞行过程中的轴向拉压载荷，传递机翼、尾翼传递来的气动弯矩；横向杆件沿机身环向等距排布，维持机身截面形状，承受局部气动载荷与设备安装带来的集中应力，同时为机载设备、燃油或电池模块、飞控系统提供标准化的安装点位。

　　两个对称布置的竖向安装耳片上预留了圆形安装孔，可直接用于机翼主梁与机身的对接固定，孔位位置经过受力优化，恰好落在主承力杆件的交汇节点处，避免局部应力集中导致的结构失效，安装时无需额外补强即可满足常规飞行工况下的连接强度要求。设计过程中优先考虑了轻量化与工艺性的平衡，所有杆件采用等截面矩形杆设计，简化版构型省略了全尺寸机身的复杂曲面过渡与局部加强筋，既保留了核心承力路径，又降低了加工难度，无论是采用碳纤维管粘接、3D打印一体成型还是轻木切割拼接，都能快速完成实物制作，非常适合原型机迭代阶段的快速验证需求。

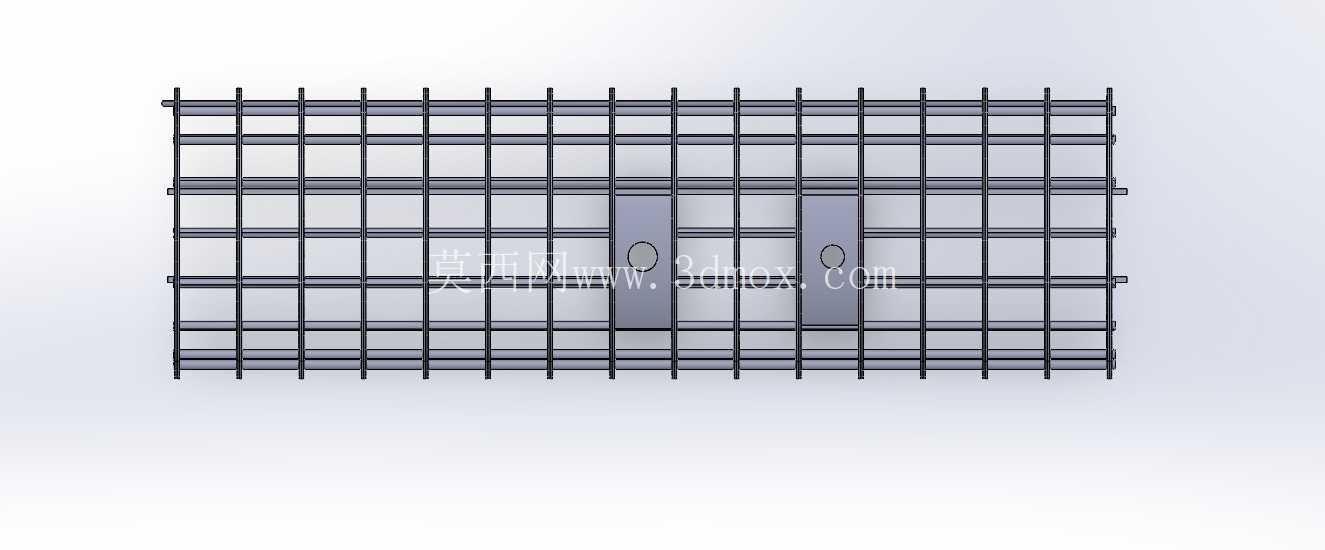

　　从安装边界来看，该骨架整体为扁平矩形格栅构型，横向宽度适配常规小型无人机0.8-1.2米翼展对应的机身截面尺寸，纵向长度可根据实际机身总长需求在对应杆件位置截断调整，格栅的网格间距统一，既保证了结构刚度，又预留了充足的设备走线空间，机载线缆可直接沿格栅杆件间隙布设，无需额外设计走线槽。结构受力层面，格栅结构的传力路径清晰，任意位置的局部载荷都能通过纵横杆件快速分散到整个骨架上，避免局部过载导致的结构变形，在做简易静力测试时，对机翼安装点施加垂直方向的模拟气动载荷，整个骨架的变形量均匀分布在所有杆件上，没有出现局部应力过大的薄弱点，完全能满足小型无人机低速飞行的强度要求。

　　相较于传统的半硬壳式机身结构，这种格栅骨架的重量更轻，相同承载能力下重量可降低30%左右，同时装配难度更低，不需要制作复杂的机身模具，对于个人开发者、小型无人机研发团队的原型试制场景适配性极强，在实际使用中还可以根据不同的载荷需求，灵活调整杆件的截面尺寸或者局部增加斜向支撑杆件，快速衍生出适配不同起飞重量的机身构型，不需要对整体结构做大幅度修改。
