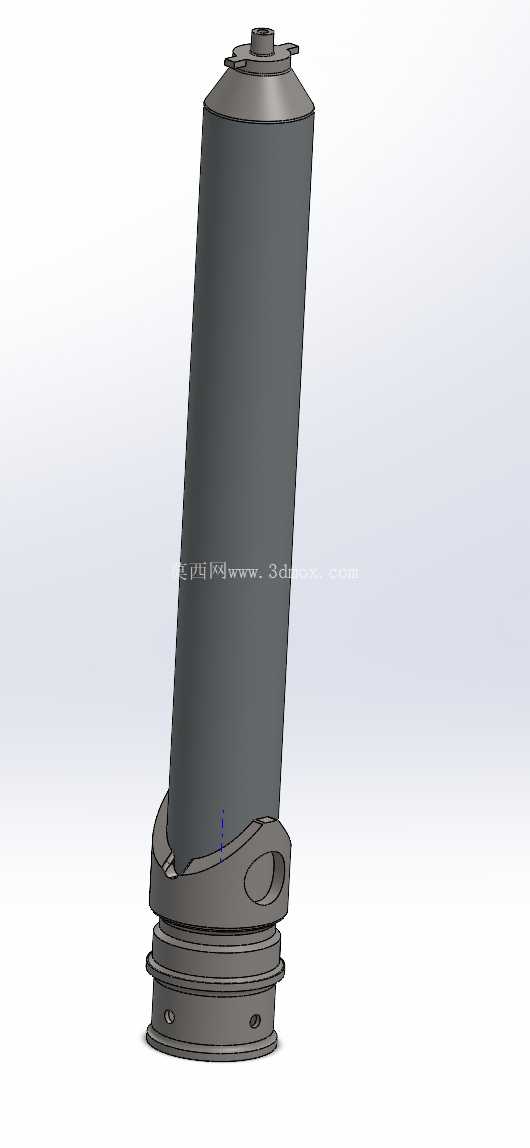

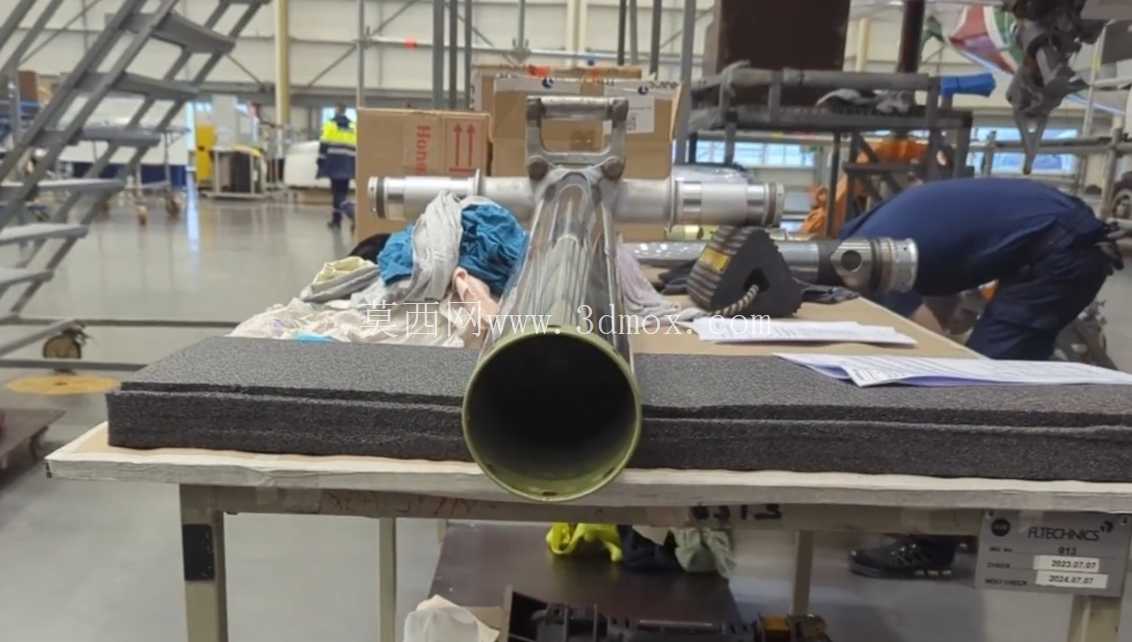

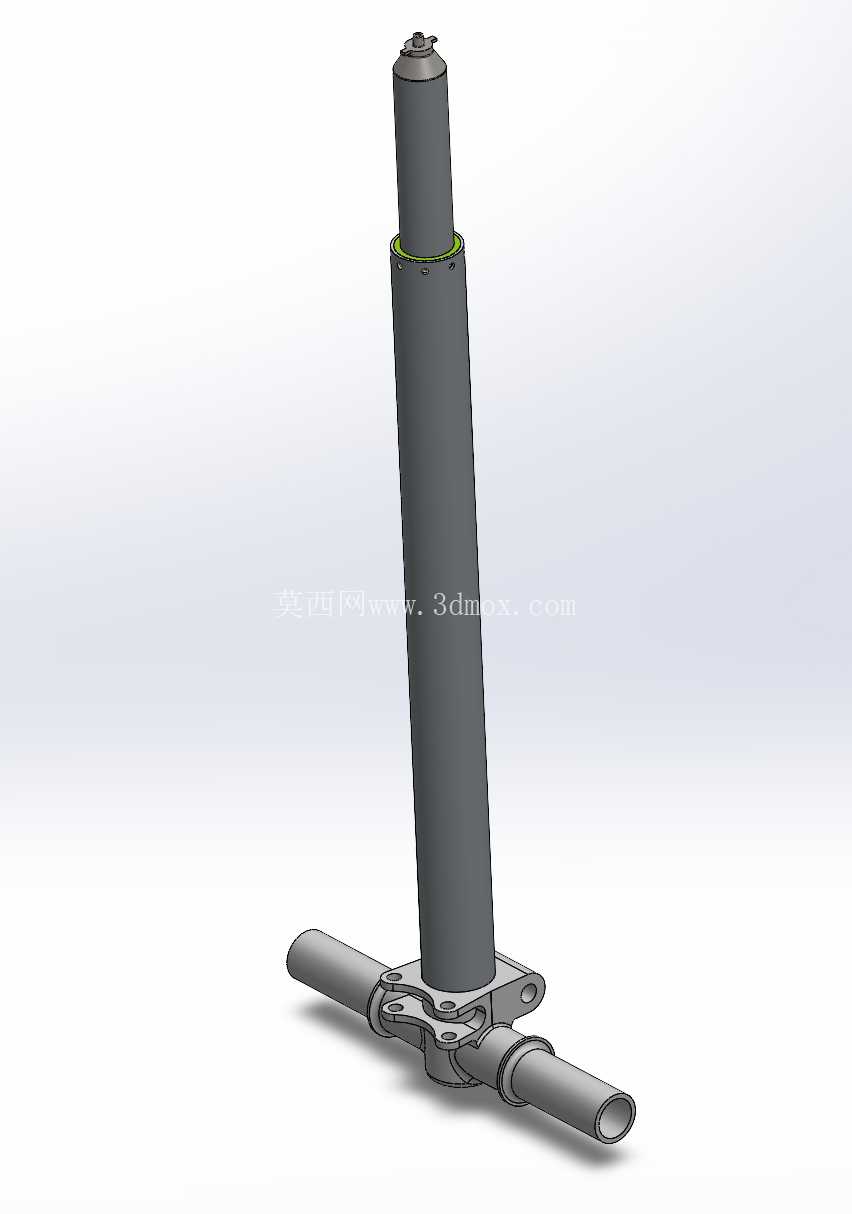

民机前起落架减震构件是前三点式起落架布局中承担地面载荷缓冲、滑跑方向稳定的核心部件,该构件的三维建模完全围绕空客A320机型前起落架的实际装机工况展开,所有结构特征均匹配航线维护手册中公开的装机接口与功能边界,可作为航空结构设计教学、起落架系统原理演示、地面模拟台架搭建的参考三维载体。从实际应用场景来看,该构件部署于前起落架舱内的轮叉上方,直接连接前起落架上部承力支柱与下部轮轴安装座,飞机在跑道滑跑、着陆接地、地面滑行过颠簸道面、牵引移动的全地面工况下,所有来自前机轮的垂向冲击载荷都会先传递到该减震构件,再通过内部的油液阻尼与气室压缩完成载荷耗散,避免冲击载荷直接传递到机身前承力框,同时抑制滑跑过程中的前机身颠簸,保障驾驶舱与前客舱的乘坐舒适性,也避免航电、前起落架舱内附属构件受高频冲击出现疲劳损伤。

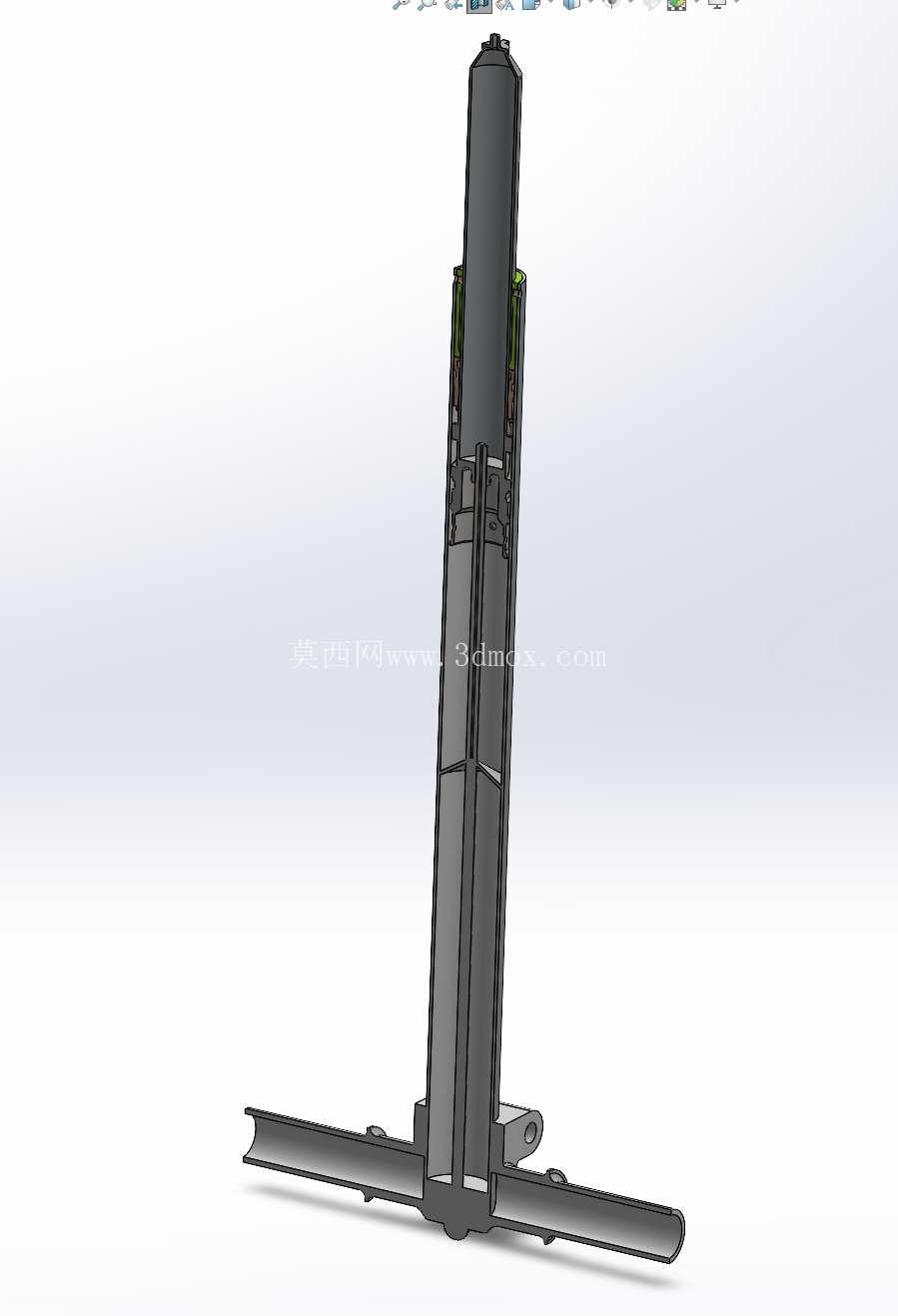

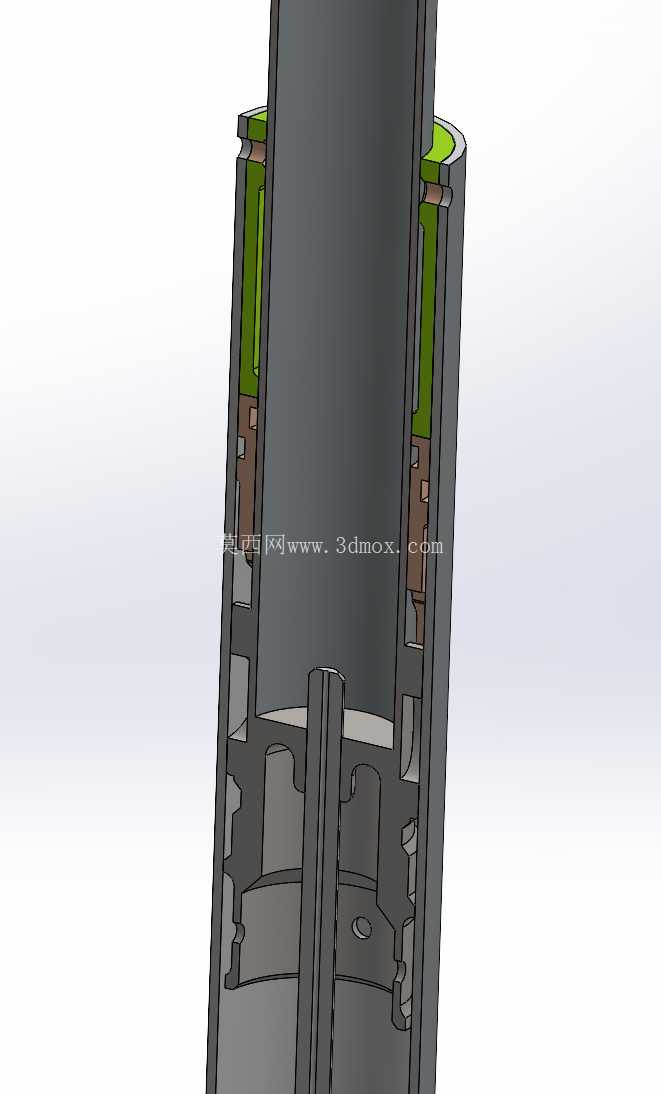

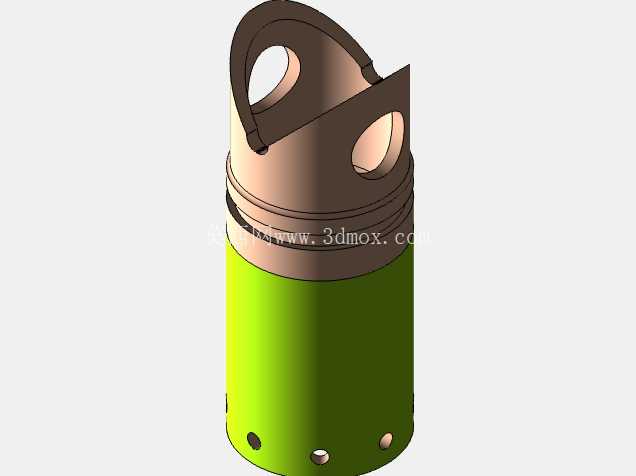

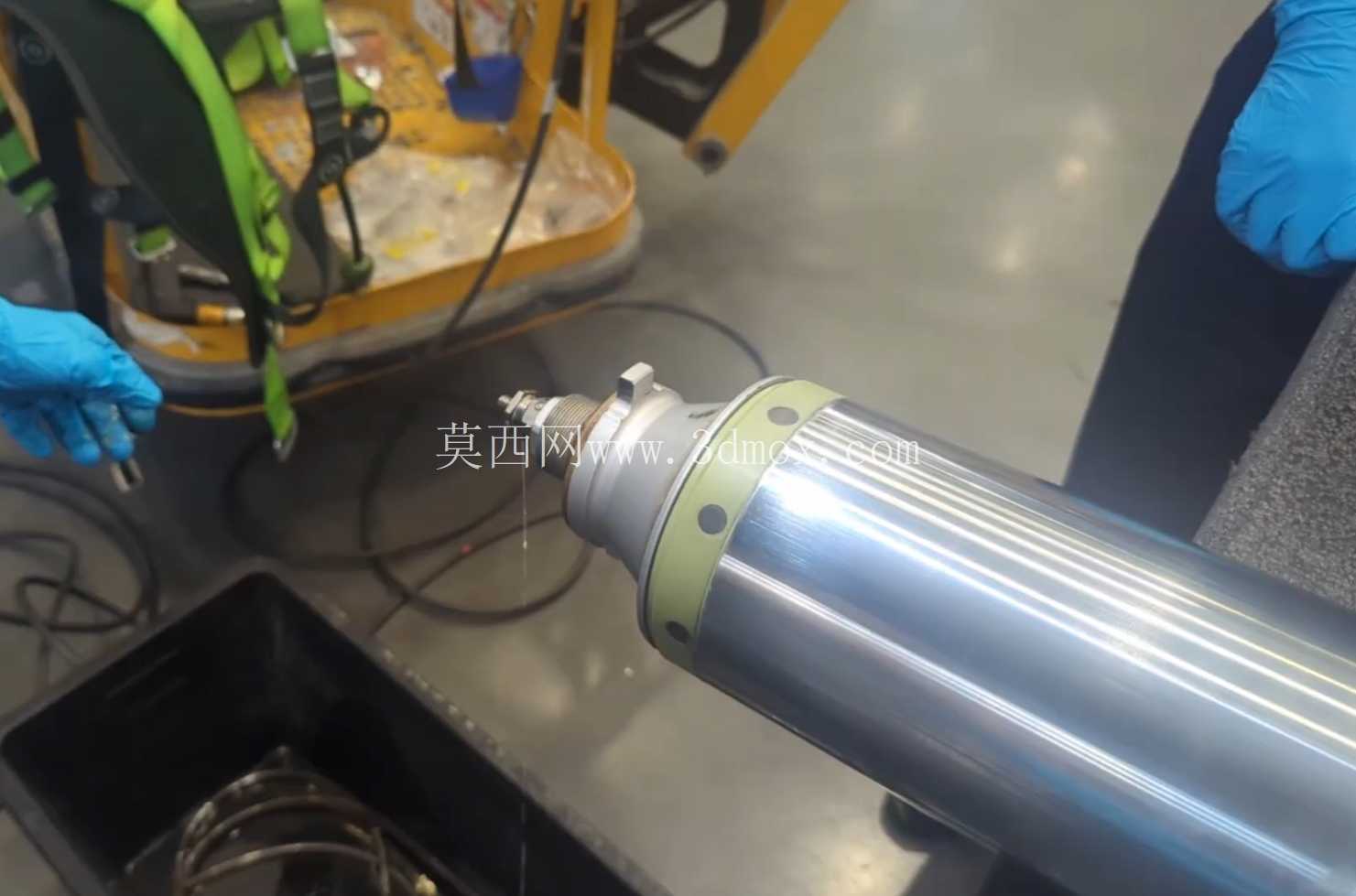

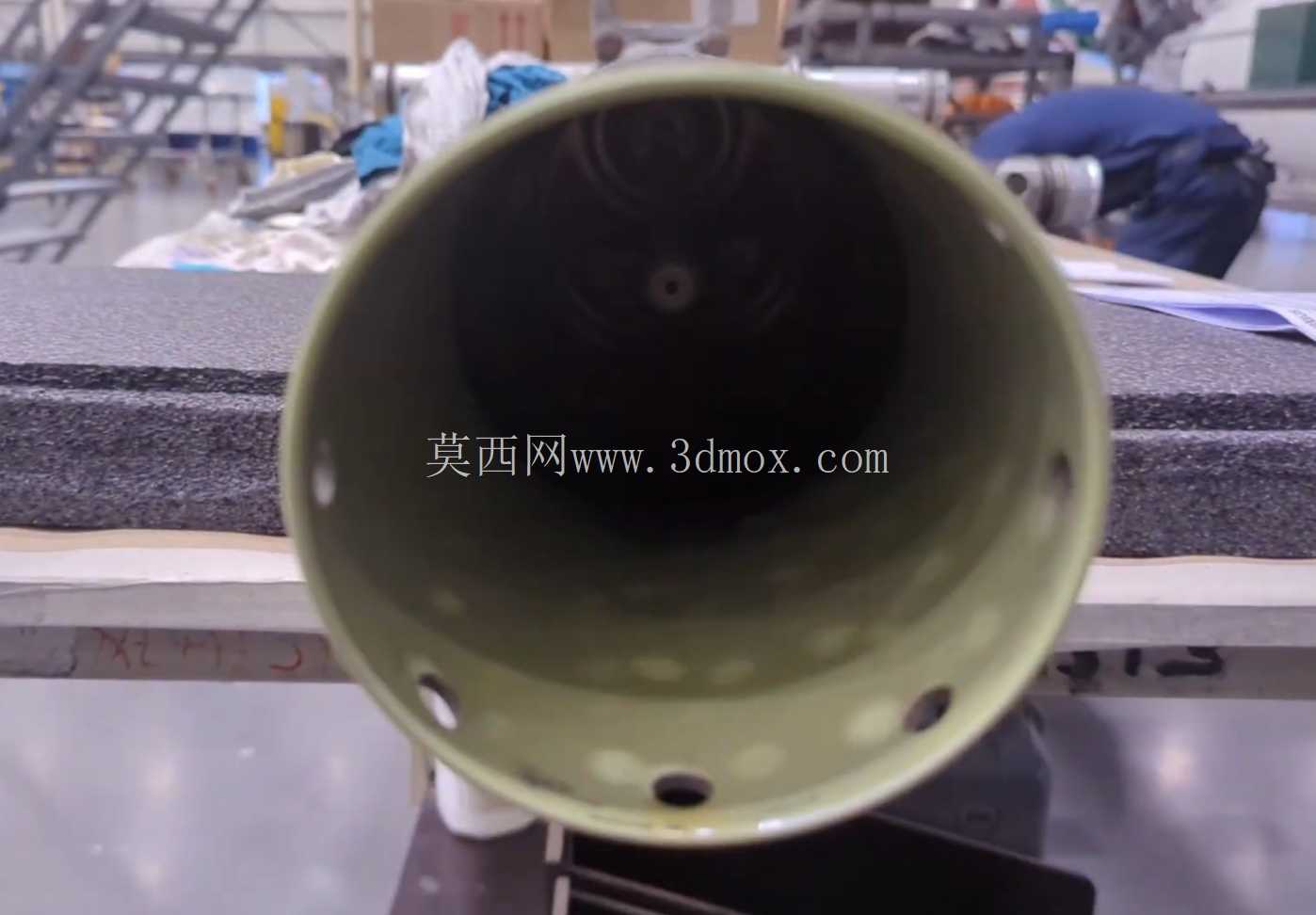

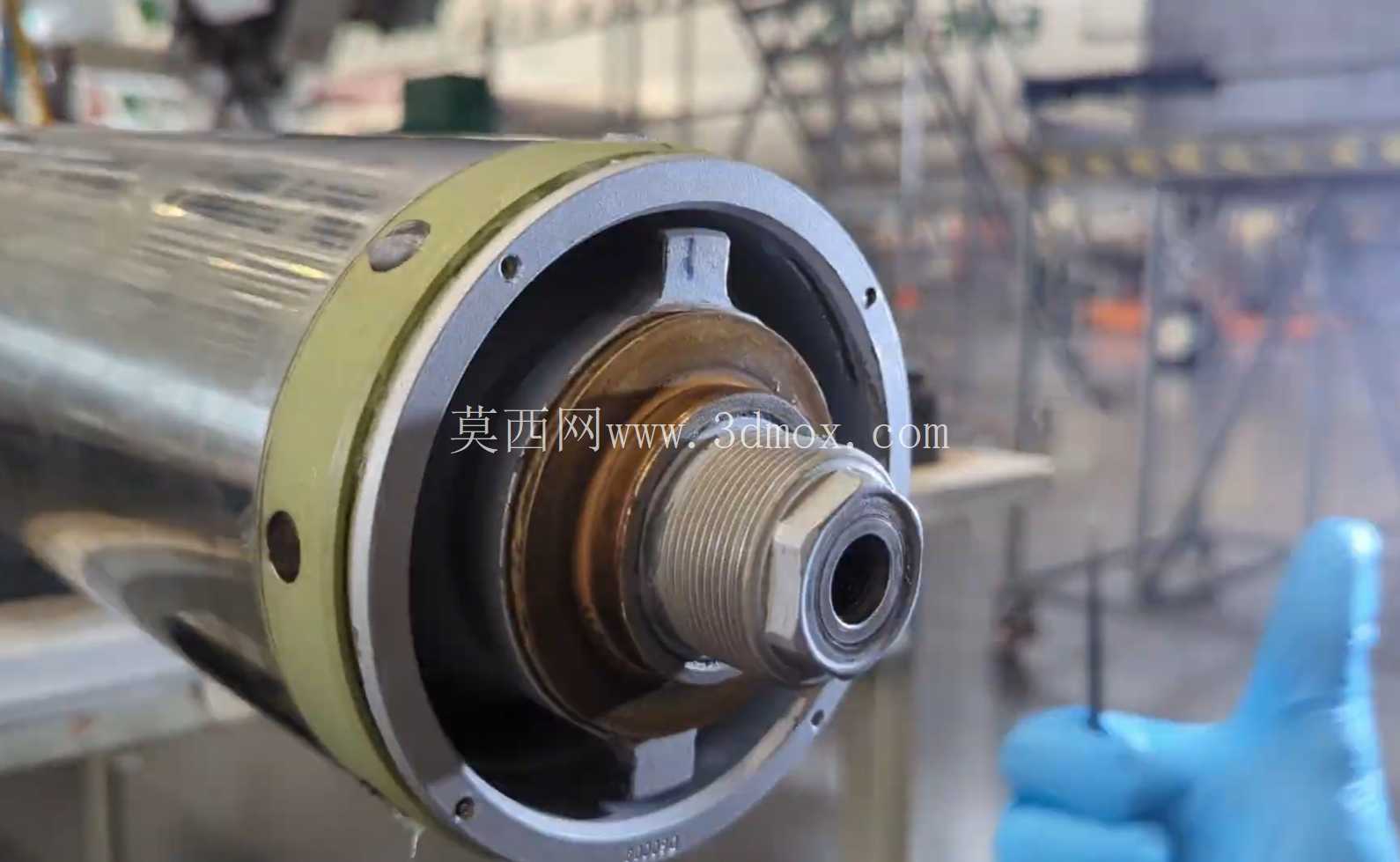

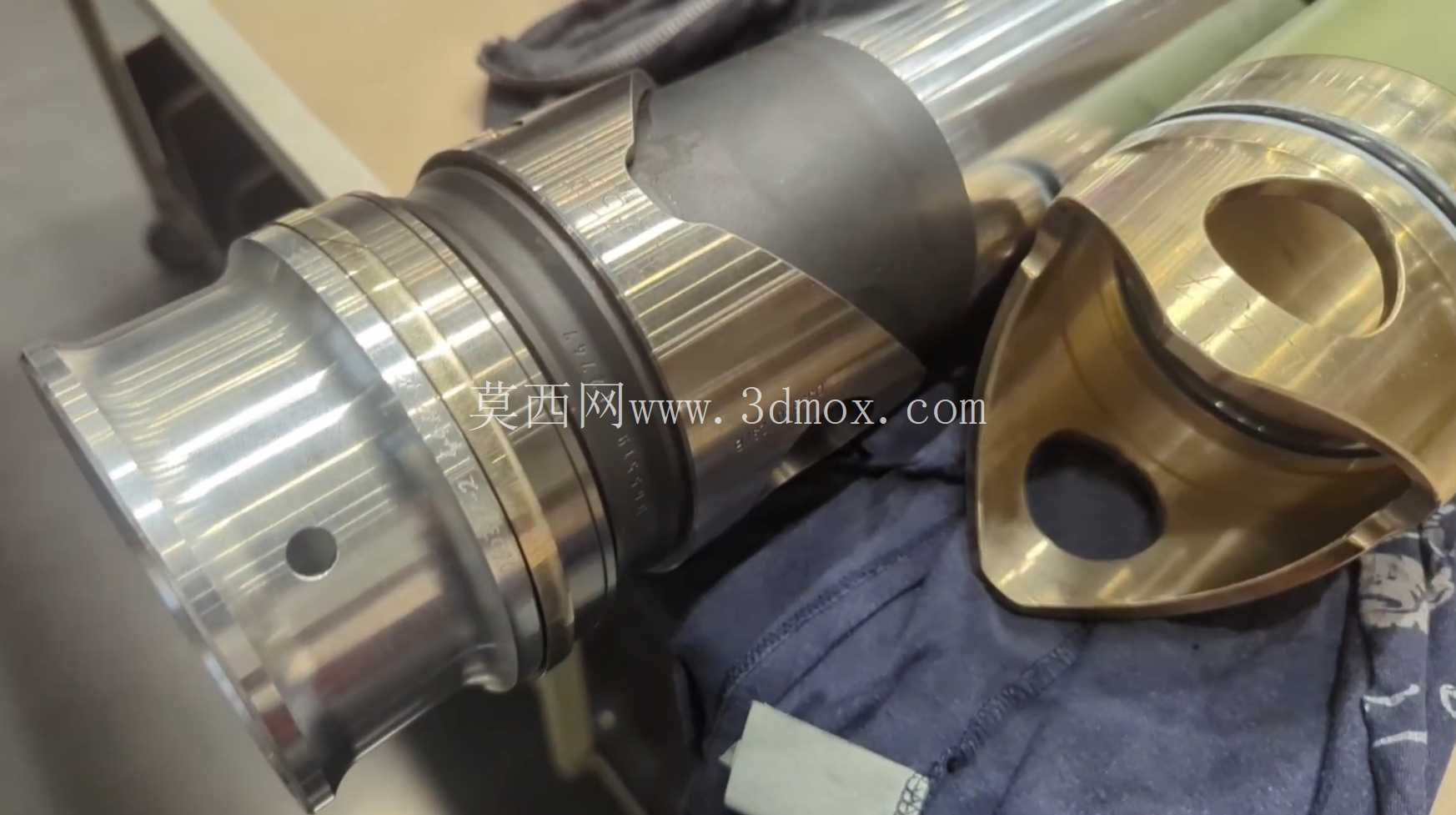

从功能特性来看,该构件采用典型的油气混合减震结构逻辑,外部为高强度合金筒体作为主承力外壳,筒体上端设置与起落架收放作动筒、上位锁机构匹配的安装接口,下端通过一体化锻造的轮叉连接座与前机轮转向机构、轮轴构件相连,筒体中部的限位凸台用于匹配起落架放下位置的下位锁挡块,限制减震支柱的最大伸长行程,避免地面牵引或机轮离地时支柱过度伸出导致内部密封件脱出。内部结构上,外筒与内柱之间设置多道耐磨密封环,既保证内部油液与高压氮气的密封性能,也能在支柱往复伸缩时减少金属面的直接摩擦,延长构件的大修间隔;内部的节流孔板会根据支柱压缩速度自动调整油液通流面积,着陆接地的大冲击载荷下,油液高速通过节流孔产生强阻尼,快速消耗冲击能量,低速滑跑的小颠簸下,阻尼力自动降低,保证缓冲的平顺性。从设计思路来看,建模过程中优先保证了安装接口的尺寸准确性,上端与机身承力耳片连接的轴孔中心距、下端轮叉的安装孔位间距、转向机构作动臂的连接位置都严格对应装机状态的尺寸边界,避免后续做装配模拟时出现干涉问题;筒体的外形做了符合气动要求的流线化处理,减少起落架放下时的迎风阻力,同时外表面预留了刹车管路、转速传感器线缆的固定卡扣安装位,所有附属构件的走线空间都做了避让,不会出现支柱伸缩时夹损管线的问题。
外形尺寸与安装边界方面,该构件完全收缩状态下的总长度匹配前起落架舱的内部收纳空间,保证收放时不会与舱门、舱内结构件发生剐蹭,完全伸出状态的长度满足飞机最大下沉率着陆时的缓冲行程需求,不会出现支柱触底的硬冲击;下端轮叉的横向宽度匹配A320前机轮的轮距要求,两侧轮轴的同轴度公差控制在航空构件的设计标准范围内,避免机轮安装后出现偏磨问题;筒体的外径尺寸匹配前起落架舱内的导向滑轨间隙,收放过程中可以沿滑轨顺畅滑动,不会出现卡滞。

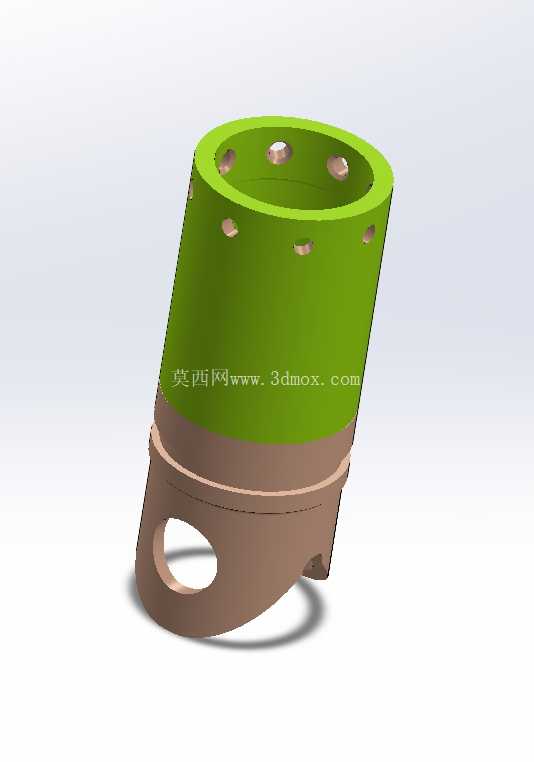

不同于主起落架减震构件需要承担近八成的飞机着陆重量,前起落架减震构件的载荷设计值约为飞机最大着陆重量的一成到一成半,但因为集成了前机轮转向功能,其下部连接结构需要额外承受转向作动的侧向载荷,所以在轮叉与筒体的连接位置做了局部加厚的加强筋设计,建模时也还原了该位置的圆角过渡特征,避免应力集中导致的结构疲劳。另外,构件上的油液加注口、气压检测口的位置都设置在机务人员地面维护可达的位置,不需要拆解起落架就能完成日常的油位检查、气压补充工作,匹配航线维护的操作需求。
