离心式通风机叶轮结构三维设计

项目分类:风扇 发布时间:2026-06-05 ID:1175453
  • 离心式通风机叶轮结构三维设计
  • 离心式通风机叶轮结构三维设计
  • 离心式通风机叶轮结构三维设计
  • 离心式通风机叶轮结构三维设计
  • 离心式通风机叶轮结构三维设计
  • 离心式通风机叶轮结构三维设计

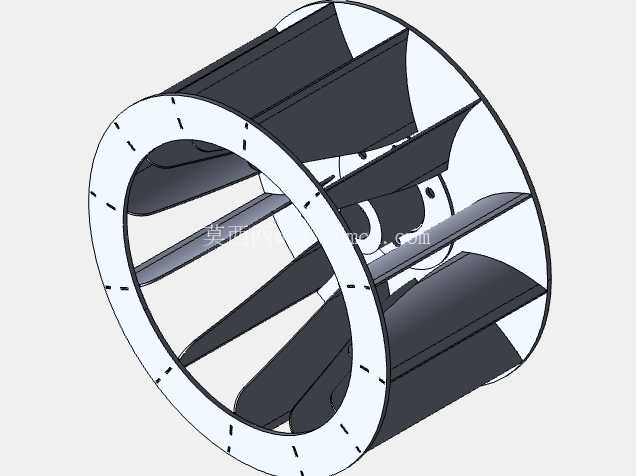

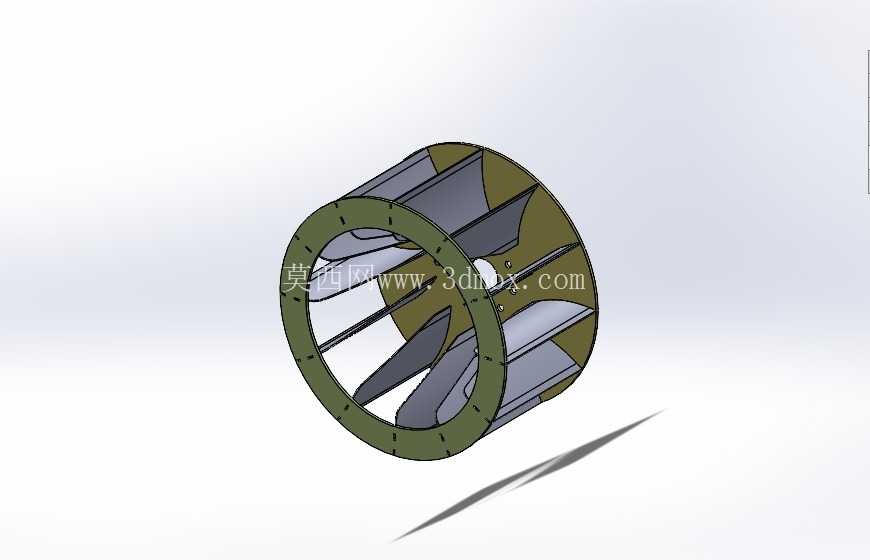

  在工业通风、暖通空调、散热冷却等多个工程场景中,离心式风机的核心做功部件就是叶轮,其结构设计直接决定了风机的风压、风量、运行效率与噪声水平。本次呈现的离心风机叶轮结构,采用后弯式叶片设计,这类叶片在运行时气流出口角小于90度,相比前弯叶片具备更高的运行效率,同时动压转化为静压的能力更强,适合需要较长风道输送、较高系统阻力的通风场景,常见于厂房通风换气、设备散热排风、商用空调送风系统中。从结构设计逻辑来看,叶轮整体为筒式轮盘结构,外圈设置带安装孔的法兰边,用于和风机壳体的端盖或者驱动电机的法兰盘对接固定,安装孔沿圆周均布,保证装配时的同轴度,避免运行时出现动不平衡引发的振动问题。

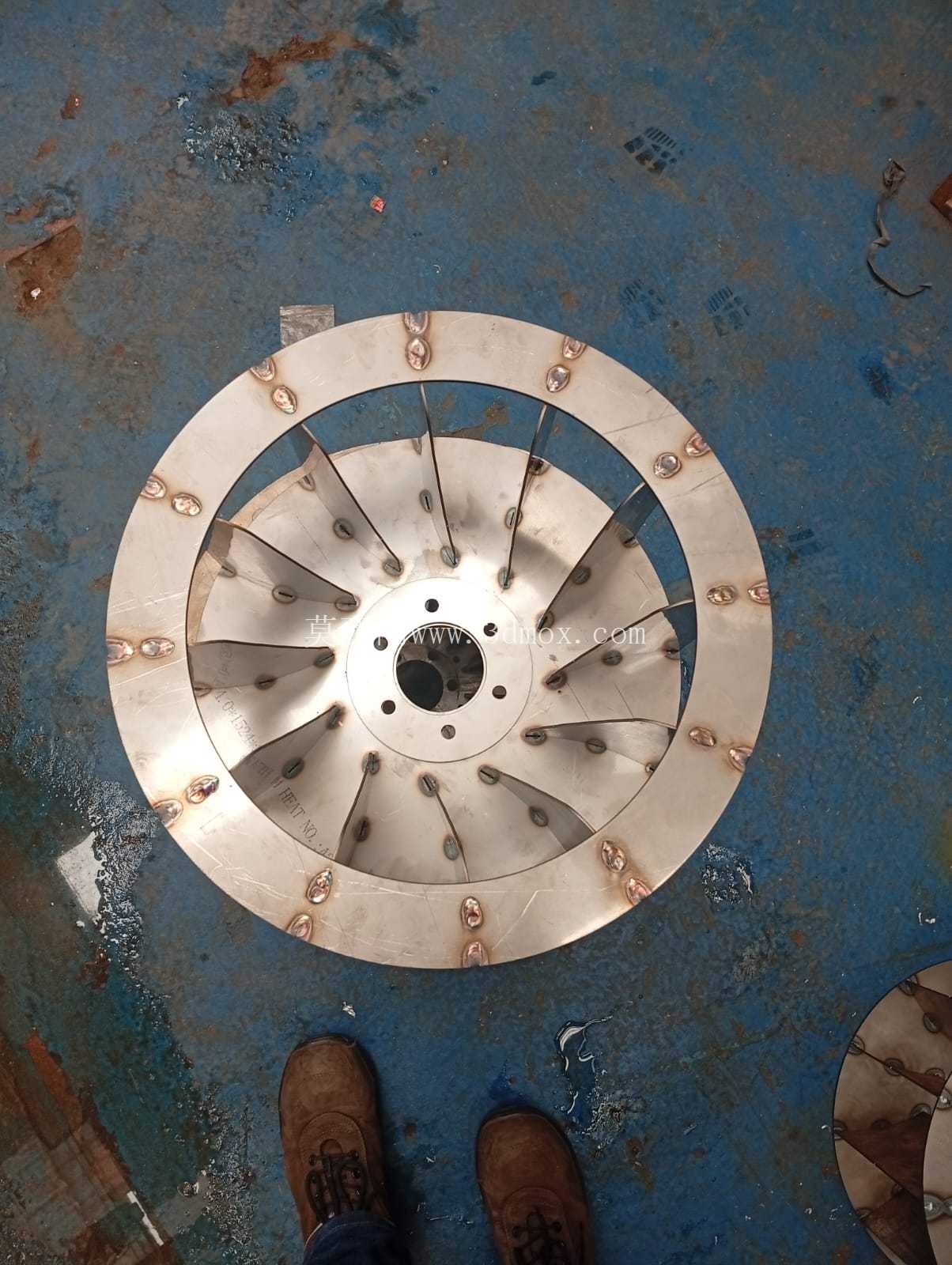

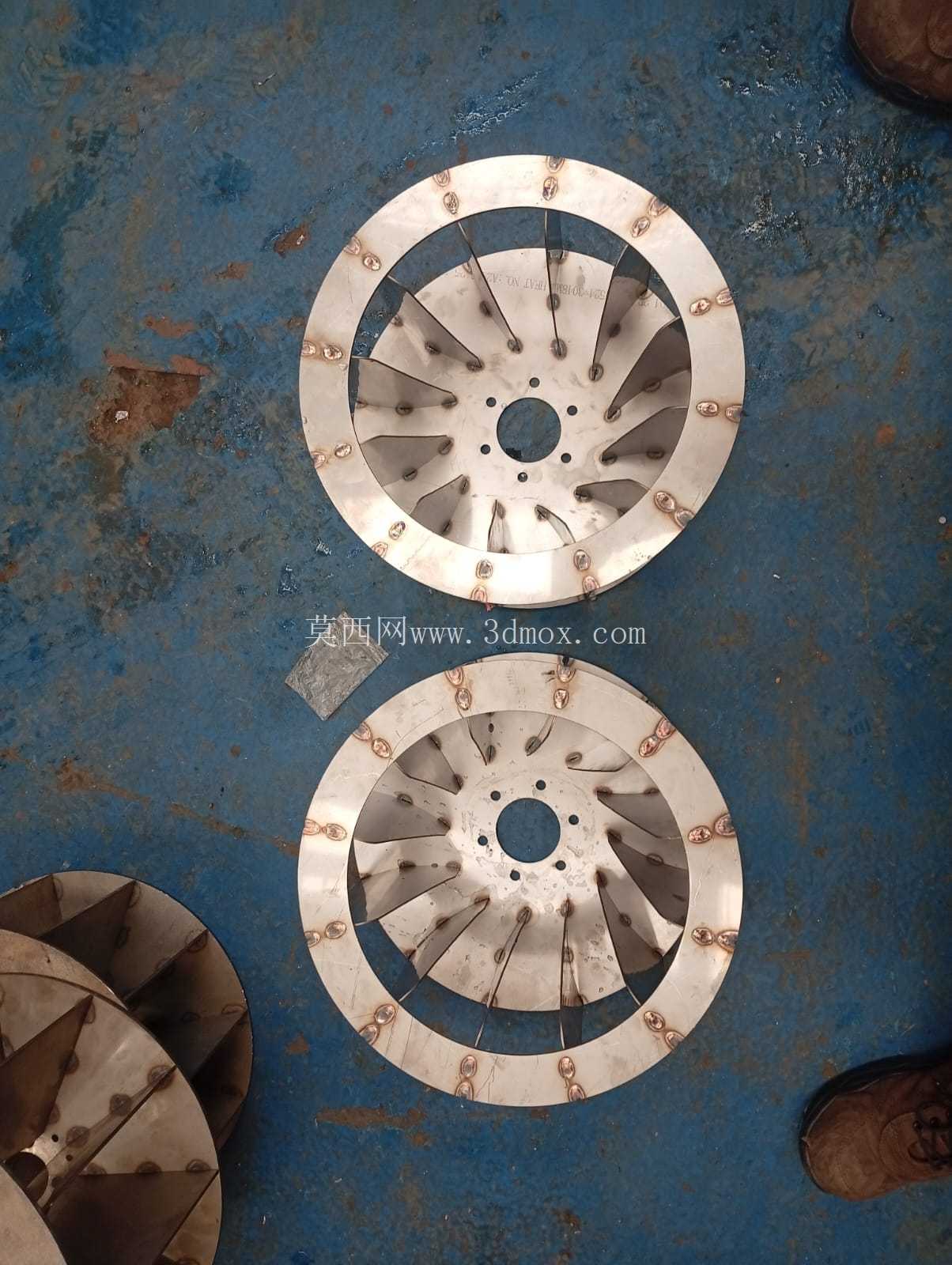

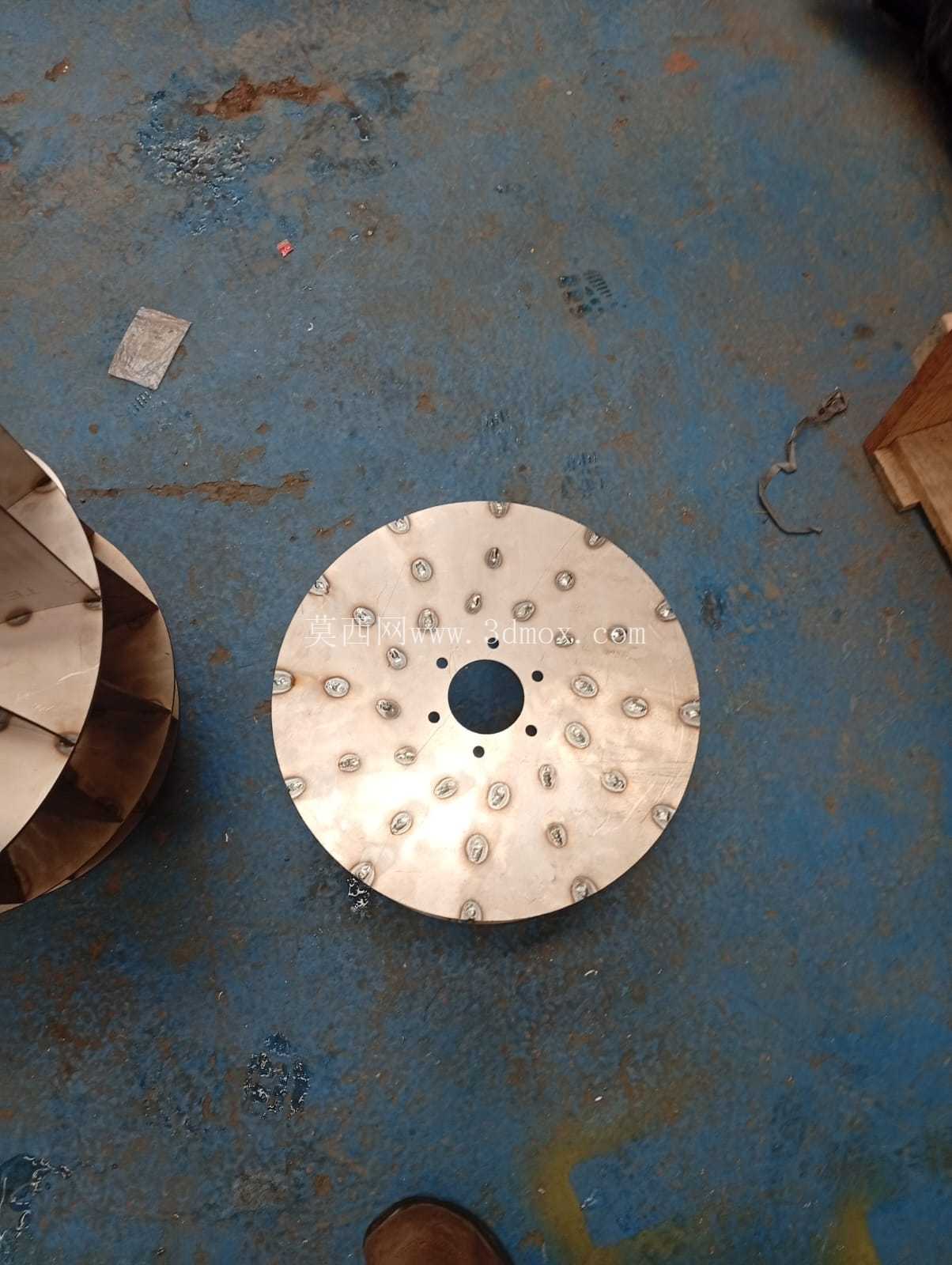

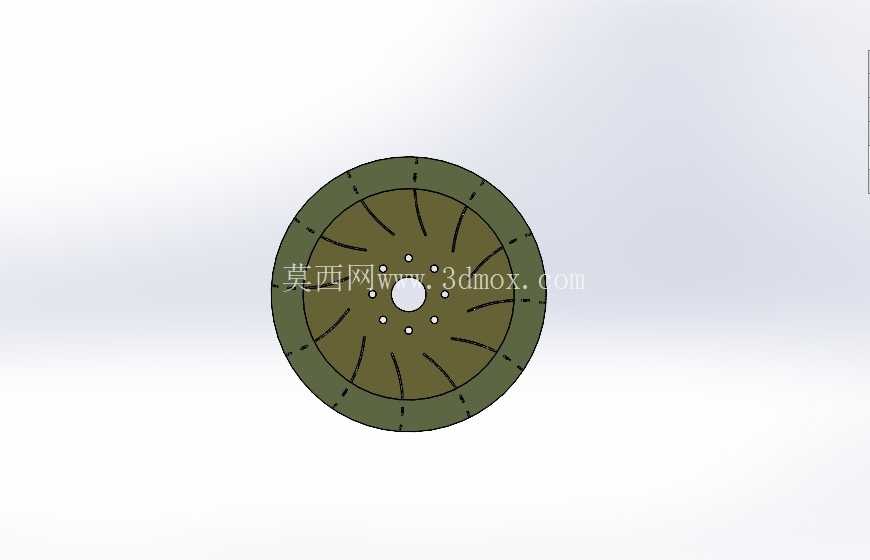

  叶片采用圆弧型后弯构型,沿轮毂圆周均匀排布,叶片与前后轮盘的连接采用满焊贴合的设计思路,建模时保留了叶片与轮盘衔接处的圆角过渡,既可以减少气流在流道内的涡流损失,也能降低焊接处的应力集中,提升叶轮高速旋转时的结构强度。轮盘中心设置与电机轴配合的轴孔,轴孔周边预留了键槽与锁紧螺纹孔的安装位置,保证动力传递过程中不会出现轴与叶轮的相对滑动,适配常规Y系列三相异步电机的输出轴安装尺寸。在实际工程应用中,这类叶轮的安装边界需要匹配风机蜗壳的内部流道尺寸,叶轮外径与蜗壳内壁的间隙需要控制在叶轮直径的0.5%到1%之间,间隙过大会造成气流回流损失,降低风机效率,间隙过小则容易在运行时出现叶轮擦碰蜗壳的故障,引发设备损坏。

  设计过程中需要重点校核叶轮的动平衡精度,对于转速在1500rpm以下的通风机叶轮,动平衡精度需要达到G6.3等级,建模时每片叶片的型线、厚度、安装角度都保持完全一致,轮盘的材质厚度均匀,从三维结构上保证质量分布的对称性,减少后续实际生产时的动平衡校正工作量。叶片的型线设计采用等厚圆弧板构型,相比复杂的翼型叶片,这类结构加工难度更低,适合采用冲压焊接工艺批量生产,在保证气动性能的前提下有效控制制造成本,适配中小风量、中低风压的通用通风场景。叶轮的进风端采用收敛式入口设计,入口边缘做卷边圆滑处理,能够减少气流进入叶轮时的入口阻力,降低进气涡流产生的气动噪声。

  在设备选型匹配时,需要根据系统所需的风量风压参数确定叶轮的直径与宽度,这类筒式后弯叶轮的比转速范围适中,既可以用于管道送风的正压送风场景,也可以用于除尘、排油烟的负压抽吸场景,运行时的特性曲线较为平缓,当管网阻力出现波动时,风量变化幅度较小,系统运行稳定性更好。从结构强度角度考虑,建模时轮盘与叶片的连接位置预留了足够的焊接搭接量,对于直径超过500mm的叶轮,还可以在叶片中部增加加强圈结构,提升叶轮整体的刚度,避免高速旋转时叶片出现形变,影响气动性能与运行安全。
