红外遥控器外壳注塑模具三维结构设计

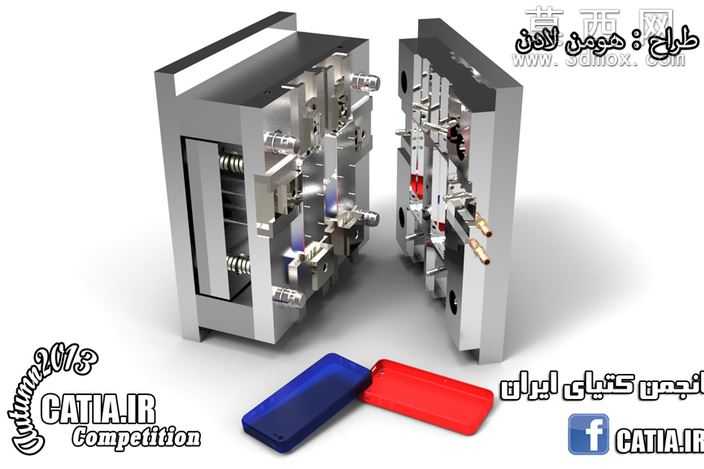

本套三维模型为红外遥控器外壳的注塑成型模具，整体采用标准两板模结构拆分展示，建模过程严格遵循注塑模具设计规范，完整还原了模具从定模侧到动模侧的全部装配逻辑。建模阶段首先针对遥控器外壳的薄壁壳体特征进行分型面构建，充分考虑外壳外侧的曲面弧度与内侧的卡扣安装位结构，将型腔布置在定模板侧、型芯布置在动模板侧，确保开模后产品能够顺利留于动模侧由顶出机构完成脱模。模型中完整构建了模架的全部标准件结构，包括定模座板、定模板、动模板、动模座板、支撑柱、顶针面板、顶针底板等模架组件，各板件之间的定位销、紧固螺丝的位置与尺寸均按照标准模架参数进行匹配，保证装配关系的准确性。针对产品的成型需求，模型中设计了对应的浇注系统，采用侧浇口进料方式，流道布局平衡，能够保证熔融塑料均匀填充型腔，避免出现缺胶、熔接痕等成型缺陷；同时在型芯与型腔内部合理布置了循环冷却水路，水路走向贴合产品外形轮廓，能够在注塑过程中实现均匀快速冷却，有效缩短成型周期，控制产品翘曲变形量。顶出系统采用顶针与顶块结合的顶出方式，针对遥控器外壳的薄壁边缘与内部卡扣位置分别布置顶出元件，保证顶出力均匀分布，避免顶出过程中产品出现发白、变形甚至顶穿的问题。模型中还还原了模具的导向定位结构，导柱导套采用对称布置，保证合模过程中型芯与型腔的精准对位，避免出现错位飞边问题；同时设置了复位杆结构，保证合模时顶出机构能够准确回到初始位置，为下一次注塑循环做好准备。渲染阶段采用金属材质模拟模具钢的加工质感，对模板的加工面、装配面做了不同的粗糙度表现，冷却水路、紧固螺丝、顶针等不同功能的零件采用差异化的材质色彩区分，能够清晰直观地展示模具内部的结构布局与各组件的装配关系，完整呈现了薄壁消费电子外壳注塑模具的典型设计思路与结构组成。
