带旋转抽芯结构的叠层注塑模具设计

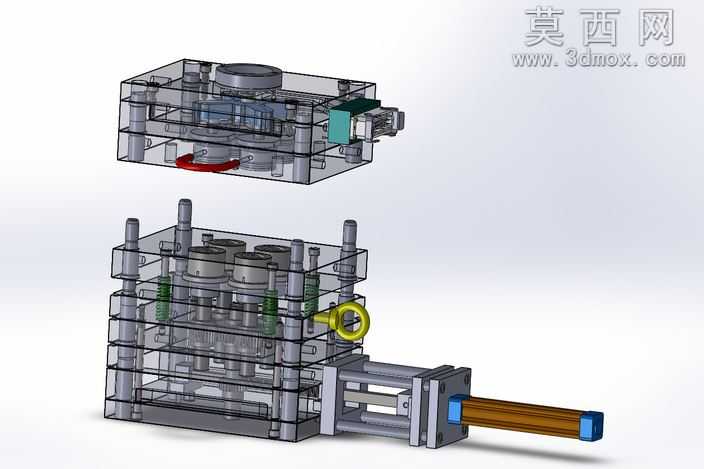

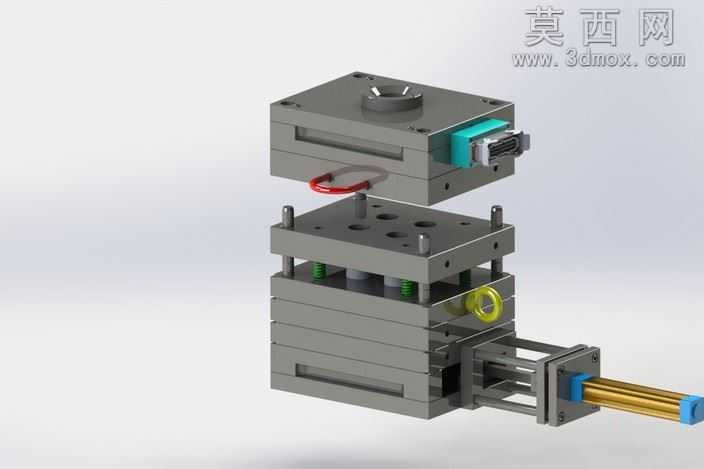

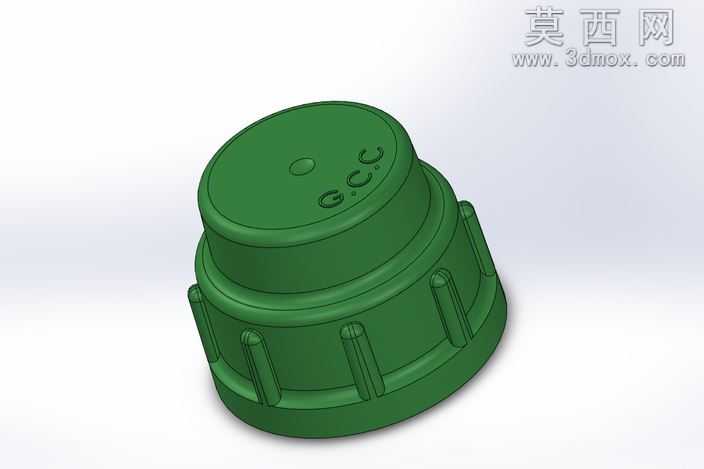

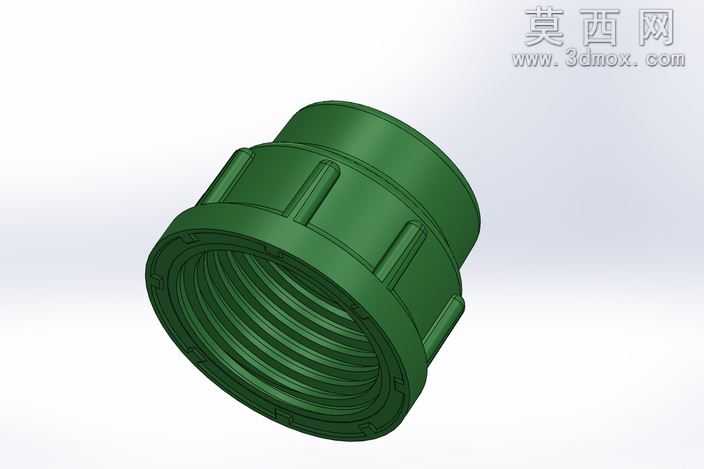

本套模具采用叠层式模架结构设计，通过三维建模软件完成全参数化零件建模与整机装配，建模过程中严格遵循注塑模具设计规范，对每一块模板的厚度、导柱导套的配合公差、紧固件的安装位置都做了精准的参数定义，确保各部件在装配状态下无干涉、配合间隙符合实际生产加工要求。模型渲染阶段采用金属质感材质模拟模具钢的加工表面效果，对模板的精铣面、导柱的抛光面、吊环的镀锌表面、油缸的金属漆面分别赋予了差异化的材质参数，通过环境光遮蔽与全局光照渲染，清晰呈现出模具分层堆叠的结构层次，以及各机构的安装位置与运动空间。结构设计上，模具采用多板叠层布局，设置了独立的动模侧、定模侧以及中间浮动模板结构，配置了绿色弹簧作为复位弹性元件，保证开模合模过程中模板的顺序动作可靠；侧向设置了带黄色吊环的旋转抽芯机构，搭配尾部的液压油缸作为抽芯动力输出，可实现带旋转特征的产品倒扣结构脱模，定模侧还设置了专用的接线模块，为模具内部的温度检测或时序控制元件提供接线通道。设计思路围绕带旋转内核、需要顺序开模的注塑产品成型需求展开，通过浮动板结构实现浇注系统与成型区域的顺序分离，旋转抽芯机构解决了产品周向倒扣的脱模难题，弹簧复位与油缸抽芯的组合搭配兼顾了模具动作的可靠性与成本控制，所有导向部件、紧固件、动力元件都采用标准化选型，既保证了模型的结构完整性，也符合实际模具生产制造的加工与装配逻辑，能够直观展示该类复杂抽芯叠层模具的整体布局与动作原理。
