胡克式万向传动接头结构设计方案

在跨轴动力传递场景中，两轴存在夹角且工作中夹角动态变化的工况十分常见，比如农用机械的动力输出端连接、工业输送线的变向传动单元、小型工程机械的操作机构联动部分，这类场景无法使用刚性联轴器完成扭矩传递，必须依靠万向节类构件补偿角度偏差，胡克万向节作为结构最成熟、应用最广泛的万向传动结构，是机械传动系统中十分基础的核心部件。

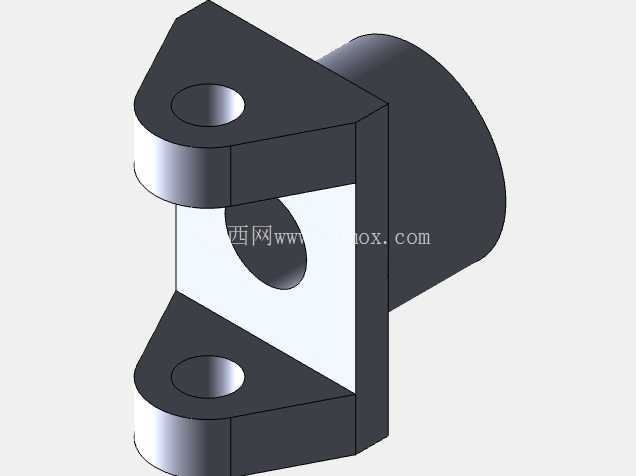

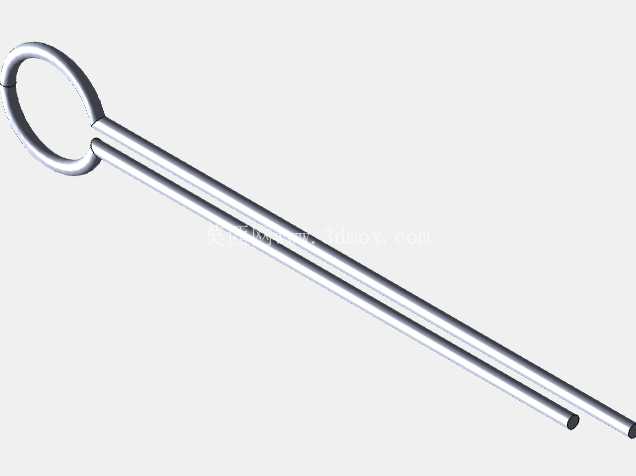

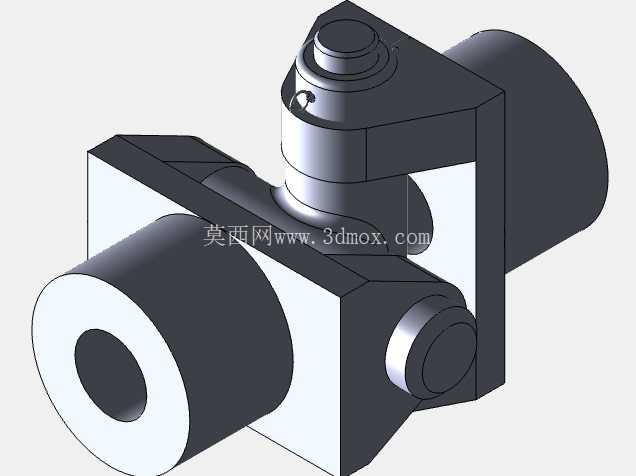

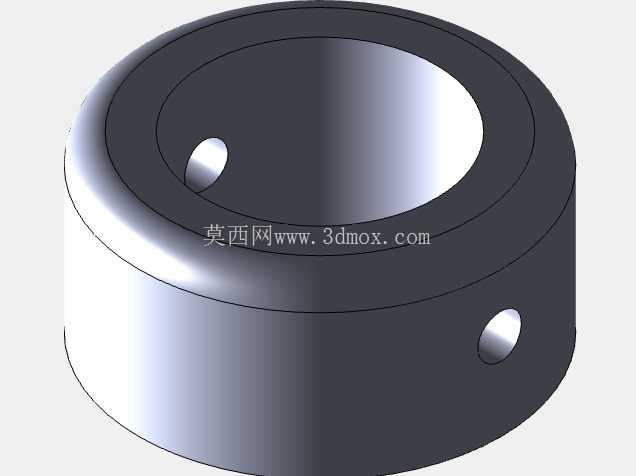

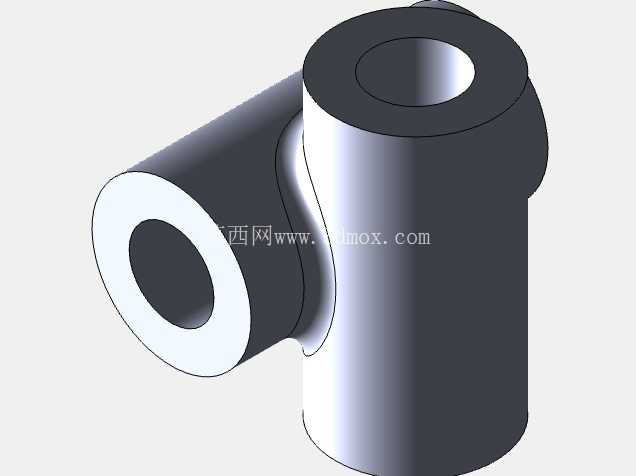

这套万向接头的设计围绕实际装配中的配合逻辑展开，整体采用十字轴式双轭结构，主轭部分作为动力输入侧的连接载体，内孔设计为光面通孔结构，可适配不同直径的传动轴穿接，侧面预留销孔位置用于安装锁紧销，避免传动过程中轴与轭之间出现相对滑动；中央十字星形件是整个结构的运动核心，双衬套的设计大幅降低了十字轴与轭体铰接位置的转动摩擦阻力，在持续往复摆动传递扭矩的过程中，衬套可以承受铰接位置的径向载荷，减少金属构件直接接触产生的磨损，延长构件的维护周期。主连接销穿过轭体耳孔与十字轴的轴端，配合垫圈与开口销完成轴向限位，开口销的开槽结构可以在设备运行产生持续振动的工况下，防止连接销出现轴向窜动甚至脱落，这类细节设计直接决定了传动结构的运行可靠性，是实际工程设计中不能忽略的部分。

从安装边界来看，这套万向接头的整体外轮廓没有突出的尖锐结构，两个轭体的外端面均为平整加工面，在安装时可以直接贴合法兰或轴套端面，不需要额外预留避让空间；铰接位置的转动角度范围覆盖了常规工业传动中常见的两轴夹角区间，在最大允许夹角范围内工作时，十字轴与轭体之间不会出现结构干涉，扭矩传递过程中不会出现卡滞。设计过程中针对多部件的装配配合做了完整的干涉校验，每个零件的装配公差都按照通用机械加工的常规精度等级设定，不需要特殊的加工工艺即可完成生产制造，普通的铣削、钻削设备就能完成所有金属零件的加工，衬套可采用标准耐磨铜套直接采购，进一步降低生产制造成本。

不同于简化的万向节模型，这套结构完整还原了实际产品的所有细节，包括十字轴轴端的倒角、销孔的位置、开口销的弯折形态，在做传动运动仿真时，可以真实模拟两轴存在夹角时的转速波动特性，帮助设计人员理解不等速万向节的运动学规律——当主动轴以恒定转速转动时，从动轴的转速会在一定范围内周期性波动，夹角越大波动幅度越明显，这也是实际工程应用中如果要实现等速传动，需要成对使用万向节并满足相位安装要求的核心原因。在设备选型过程中，这类万向接头的承载能力主要取决于十字轴的轴径与轭体耳孔的接触强度，这套结构的尺寸比例按照中小功率传动场景设定，可适配传递扭矩在数百牛米区间的传动系统，比如轻工机械的传动链路、小型设备的操作联动机构、非标自动化设备的变向动力传递单元都可以直接参考这套结构做适配修改。

很多刚接触机械设计的人员在做万向节选型或建模时，容易忽略铰接位置的间隙设计，实际上为了保证转动灵活性，十字轴与衬套之间需要预留微小的配合间隙，间隙过小会导致转动卡滞，尤其是在构件出现轻微加工误差或者工作受热变形时，很容易出现抱死问题；间隙过大则会导致传动过程中存在空程，反向传动时会产生冲击，这套结构的配合间隙按照通用机械设计手册的推荐值设定，兼顾了转动灵活性与传动精度。另外轭体部分的结构做了轻量化的挖槽设计，在保证结构强度满足扭矩传递要求的前提下，尽可能减少了构件的整体重量，降低传动过程中的转动惯量，对于需要频繁正反转的传动场景来说，更低的转动惯量可以减少启动和换向时的冲击载荷，提升整个传动系统的运行稳定性。
