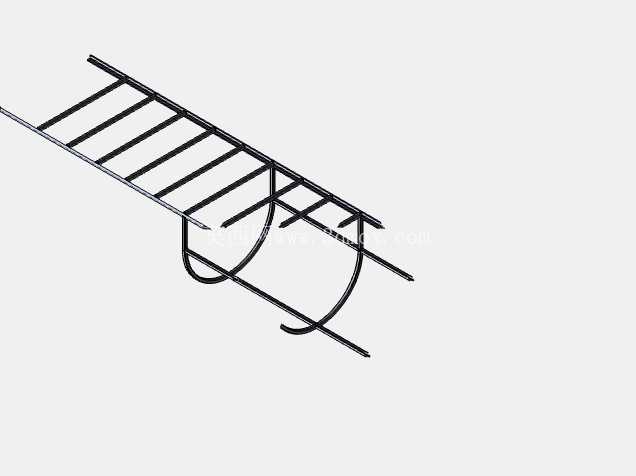

弧形支撑直爬梯结构三维设计

　　这款梯具结构的设计初衷，是解决常规直爬梯在弧形立面、曲面设备外壁安装时贴合度不足、固定点受力不均的问题，很多工业现场的罐体侧壁、弧形管廊支架、曲面建筑外立面都需要配套这类带弧形贴合支撑的爬梯，常规直爬梯的直型支撑腿无法和曲面安装面形成稳定的面接触，只能靠单点螺栓固定，长期受人员攀爬的动载荷影响，很容易出现固定点松动、梯身偏移的安全隐患。从结构组成来看，这款爬梯的主体踏杆采用等间距平行排布，踏杆两端和两侧纵向主梯梁做满焊连接，踏杆的截面选型优先考虑踩踏时的防滑性能与抗弯强度，避免人员攀爬时出现脚部打滑、踏杆弯折的情况，纵向梯梁采用整根型材弯折加工，保证梯身整体的直线度，避免多段拼接带来的连接强度薄弱点。

　　和常规直爬梯最大的区别在于下部的弧形支撑结构，这个弧形构件的曲率完全匹配安装基面的曲面弧度，支撑弧段上预留了多个固定安装位，安装时可以让弧面和安装基面完全贴合，把梯身承受的载荷均匀分散到多个固定点上，而不是集中在上下两个端部的固定位，大幅降低单个连接点的受力负荷，提升长期使用的结构稳定性。在设计过程中，首先要明确爬梯的额定承载要求，按照单人攀爬加随身工具的总载荷做强度校核，纵向梯梁的型材壁厚要满足抗弯、抗扭的力学要求，踏杆的间距控制在符合人体工程学的踩踏步距范围内，避免步距过大导致攀爬费力、步距过小导致踩踏空间不足。

　　弧形支撑段和纵向梯梁的连接位置做了加强处理，在连接角位增设了加强筋，避免人员攀爬至梯身下部时，连接位置受弯矩作用出现焊缝开裂的情况。安装边界方面，梯身上端预留了和上部平台、检修口边沿连接的固定接口，下端的弧形支撑可以根据安装基面的实际曲率做适配调整，整个梯身的宽度控制在单人通行的合理尺寸范围内，不会占用过多的安装空间，同时保证攀爬时两侧有足够的安全余量，避免身体和安装基面发生剐蹭。

　　在实际应用场景中，这类爬梯多用于工业厂区的立式储料罐外壁检修、弧形管廊的日常巡检通道、曲面工业设备的登高操作位，相比垂直安装的普通直爬梯，带弧形支撑的结构不需要额外做复杂的安装转接支架，直接贴合曲面基面固定即可，大幅减少现场安装的施工工作量，同时因为支撑面和安装基面完全贴合，梯身的晃动量远小于常规直爬梯，人员攀爬时的稳定性更好。设计时还考虑了户外使用的耐候性，所有构件的连接位置都做了圆角过渡处理，避免应力集中，同时减少尖锐边角带来的磕碰风险，踏杆表面可以根据使用需求增设防滑纹路或者防滑套，进一步提升攀爬时的摩擦力，在潮湿、有油污的作业环境下也能保证踩踏安全。整个结构没有多余的冗余构件，在保证结构强度满足使用要求的前提下，尽可能控制整体重量，方便运输和现场吊装安装，弧形支撑的弧度可以根据不同的安装基面曲率做参数化调整，适配不同直径的罐体、不同弧度的曲面安装位，不需要重新设计整个梯身结构，只需要调整弧形段的曲率参数和固定孔位即可，具备较强的场景适配性。
