双叉耳铰接式扭矩传递连接臂结构

　　该结构属于机械传动系统中的扭矩传递连接构件，主要用于需要在铰接摆动工况下稳定传递旋转扭矩的设备场景，常见于轻工自动化生产线的摆臂驱动单元、小型物料输送设备的张紧调节机构、非标试验设备的力矩加载连接端，也可适配小型工装夹具的摆动锁紧机构，在需要实现一定角度范围内回转扭矩传递、同时兼顾端部铰接安装需求的工位上，能够替代传统的刚性轴连接，补偿安装过程中产生的小范围同轴度误差，避免连接部位因装配偏差产生的附加应力集中。

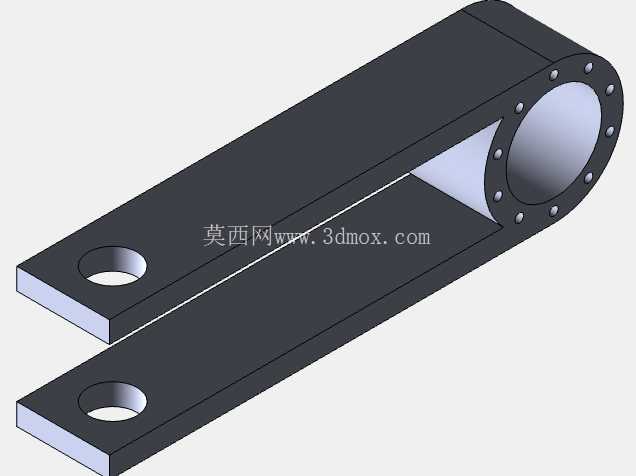

　　从结构设计逻辑来看，整体采用长臂式一体化构型，一端为带法兰安装面的筒状回转连接端，法兰端面均匀分布多个螺栓安装孔，可与配套的回转轴套、驱动输出端通过螺栓实现周向固定，筒体内孔为光面通孔设计，可直接穿装回转轴或者配套衬套，降低回转过程中的摩擦损耗，同时保证扭矩传递过程中受力均匀，避免单点受力导致的结构变形。另一端为平行双叉耳结构，两个叉耳板上各加工有同轴的销孔，可通过圆柱销或者铰接螺栓与被驱动的摆动构件实现铰接连接，双叉耳的平行度公差控制在0.02mm范围内，保证铰接后摆动过程无卡滞，不会出现偏磨现象。

　　长臂部分采用等截面矩形构型，在保证整体抗弯抗扭强度的前提下，中间区域做了局部挖空减重处理，既降低了构件自身重量，减少摆动过程中的惯性力矩，又不会过度削弱结构的整体刚性，挖空区域的边角均做了圆角过渡处理，避免应力集中导致的疲劳断裂问题。从安装边界尺寸来看，双叉耳端的两个销孔中心距与叉耳板厚度匹配常规M8-M12规格的铰接销，可适配多数小型自动化设备的铰接安装尺寸，筒状端的法兰外径与内孔直径比例按照1.8:1的常规传动件设计比例设置，螺栓孔分布圆直径匹配标准法兰的安装尺寸，不需要额外加工转接板即可直接与标准输出轴端配套安装，整体臂长的设计兼顾了扭矩传递的力臂需求，在同等输出力矩下，更长的力臂可以降低驱动端的负载要求，同时控制整体结构的外廓尺寸，避免与周边设备构件产生运动干涉。

　　在实际使用过程中，该构件的受力路径清晰：驱动端的扭矩通过法兰端的螺栓连接传递到长臂本体，再通过长臂传递到双叉耳端，最终通过铰接销驱动末端构件完成摆动动作，结构上的所有受力截面均经过强度校核，在额定扭矩载荷下，最大变形量控制在0.05mm以内，能够满足多数中低载荷摆动工位的使用需求。设计过程中充分考虑了加工工艺性，整体结构可通过整块坯料铣削加工成型，不需要复杂的拼接焊接工序，加工完成后仅需要对销孔、筒体内孔和法兰安装面做精加工即可满足装配精度要求，加工成本较低，适合小批量非标设备的定制使用，同时也可以根据实际使用场景的载荷需求，调整臂厚、法兰直径和销孔尺寸，适配不同扭矩等级的使用需求。
