同轴杆拉伸载荷连接用插口开口接头组件

　　在通用机械传动、轻工输送设备、小型动力传输单元的轴系布局中，经常会遇到两段同轴布置的杆类零件需要在拉伸载荷工况下实现可靠对接的需求，这类对接场景往往不允许采用过大体积的法兰连接结构，也不能使用焊接等不可拆卸的连接方式，同时还要保证对接后两轴的同轴度偏差控制在允许范围内，能够稳定传递轴向拉伸载荷，避免载荷作用下出现脱开、错位的问题，本次的插口与开口接头组件就是针对这类应用场景设计的轴系连接结构。从实际使用场景来看，这类接头组件常应用在中小型设备的拉杆传动结构、可调长度的支撑杆组件、需要快速拆装的同轴传动轴段中，比如包装设备的牵引拉杆连接、纺织机械的张紧杆对接、小型输送线的可调传动轴连接，都能看到这类结构的应用，它不需要额外的复杂锁紧配件，依靠自身结构的配合就能实现锁定与载荷传递，拆装过程仅需要轴向对准插接即可完成，维护更换的效率远高于传统的螺纹连接或者键连接结构。

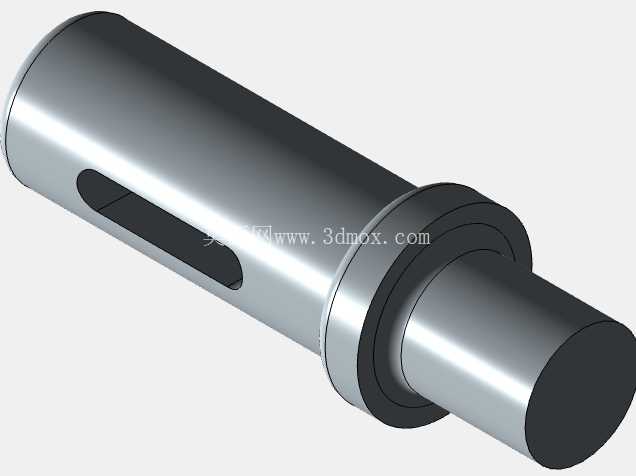

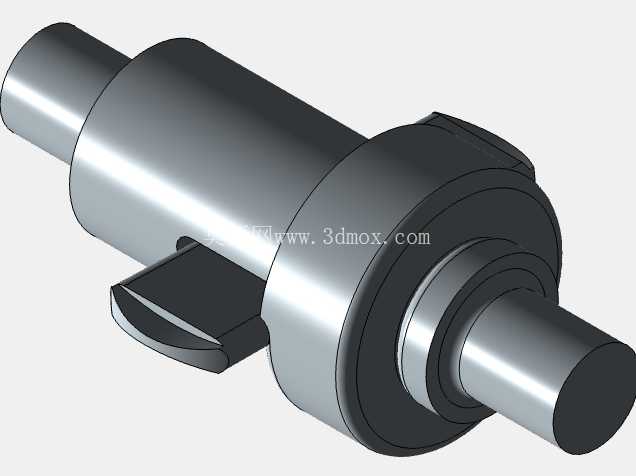

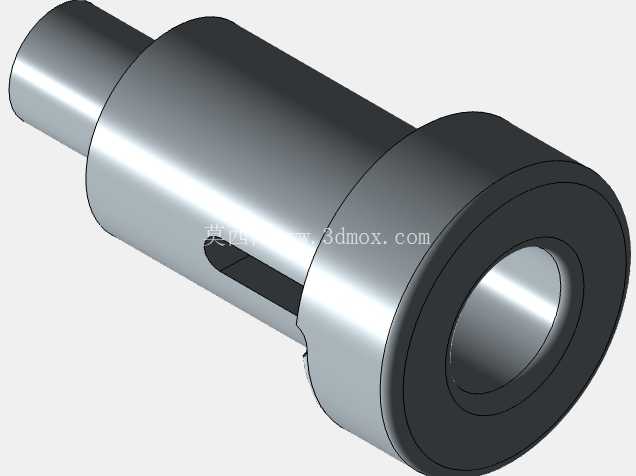

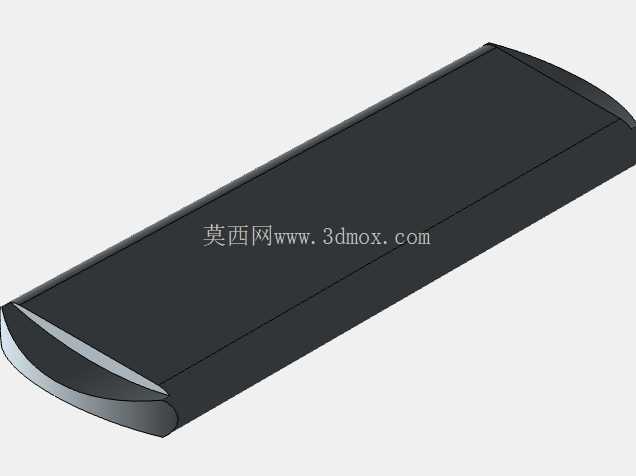

　　从功能特性上看，这套组件包含插端、插口端以及配套的锥形开口结构三个核心部分，插端的外轮廓与插口端的内孔采用小间隙配合，保证插接后两轴的同轴度满足传动要求，锥形开口结构设置在插口端的配合段，当插端插入到位后，插端的锥面会撑开开口结构，让开口结构的外卡面与插口端的内卡槽贴合，实现轴向位置的锁定，能够承受持续的轴向拉伸载荷，不会因为设备运行中的振动、载荷波动出现松脱。在载荷传递的路径设计上，轴向拉力从一端杆体传递到插端，通过插端与锥形开口的配合锥面将载荷分散到开口结构的整个接触面上，再通过开口结构与插口端卡槽的配合面将载荷传递到插口端，最终传递到另一侧的杆体上，整个载荷传递路径没有应力集中的尖角结构，配合面的压强经过核算控制在材料许用接触应力范围内，保证长期载荷作用下不会出现压溃、变形的问题。

　　设计过程中，首先是根据应用场景的额定拉伸载荷确定各配合面的接触面积，锥面的锥度选择1:10的自锁锥度，既保证插接时的顺畅性，又能在载荷作用下实现自锁紧，不会因为轴向拉力的作用导致锥面滑脱；开口结构的开槽数量和宽度经过反复校核，既要保证插端插入时开口有足够的变形量实现顺利装配，又要保证开口结构自身的强度足够，不会在载荷作用下出现断裂失效；插口端的卡槽位置与插端的插入深度做了匹配设计，当插端插入到设计深度时，锥形开口刚好完全卡入卡槽内，此时两轴的轴向间隙控制在0.1mm以内，避免传动过程中出现轴向窜动。

　　从外形尺寸与安装边界来看，这套接头组件的最大外圆直径根据适配的轴径做了等比例设计，整体外径比适配轴径大30%左右，不会在安装后出现过大的外凸结构，安装时仅需要保证两端连接的杆体与接头的同轴度在0.05mm以内，轴向对准后施加轴向推力将插端压入插口端，直到听到卡扣卡入的声响即表示安装到位，拆卸时只需要使用专用卡箍将锥形开口结构向内收拢，即可将插端从插口端拔出，不需要对周边的其他设备结构进行拆解，非常适合在设备内部空间狭小、不方便进行复杂拆装操作的位置使用。在建模过程中，所有配合面的尺寸公差都按照机械设计手册的推荐值进行设定，间隙配合面采用H7/h6的公差等级，锥面配合的接触面积要求达到80%以上，保证载荷传递的均匀性，模型中还预留了剖面切割的基准面、运动仿真的配合约束，可以直接用于装配干涉检查、工程图生成、装配工艺演示等工作，能够帮助结构设计人员快速完成轴系连接结构的方案验证，减少重复建模的工作量，也可以作为机械设计教学中轴类连接结构的演示案例，让学习者直观理解插口式锁紧结构的工作原理与设计要点。
