无人机S弯隐身进气道结构设计方案

在长航时察打一体无人机的动力系统匹配设计中，进气道作为连接来流与发动机压气机的核心气动部件，其性能直接决定了发动机的工作裕度、整机推阻特性以及雷达隐身指标。本次设计的S弯进气道针对飞翼布局无人机的装机需求开发，完全匹配中小推力涡扇发动机的进口流量要求，可在0.3-0.8马赫的巡航速度区间内，为发动机提供稳定、均匀的进气供给，避免大迎角机动、侧滑飞行状态下出现进气畸变超限导致的发动机喘振、停车故障。

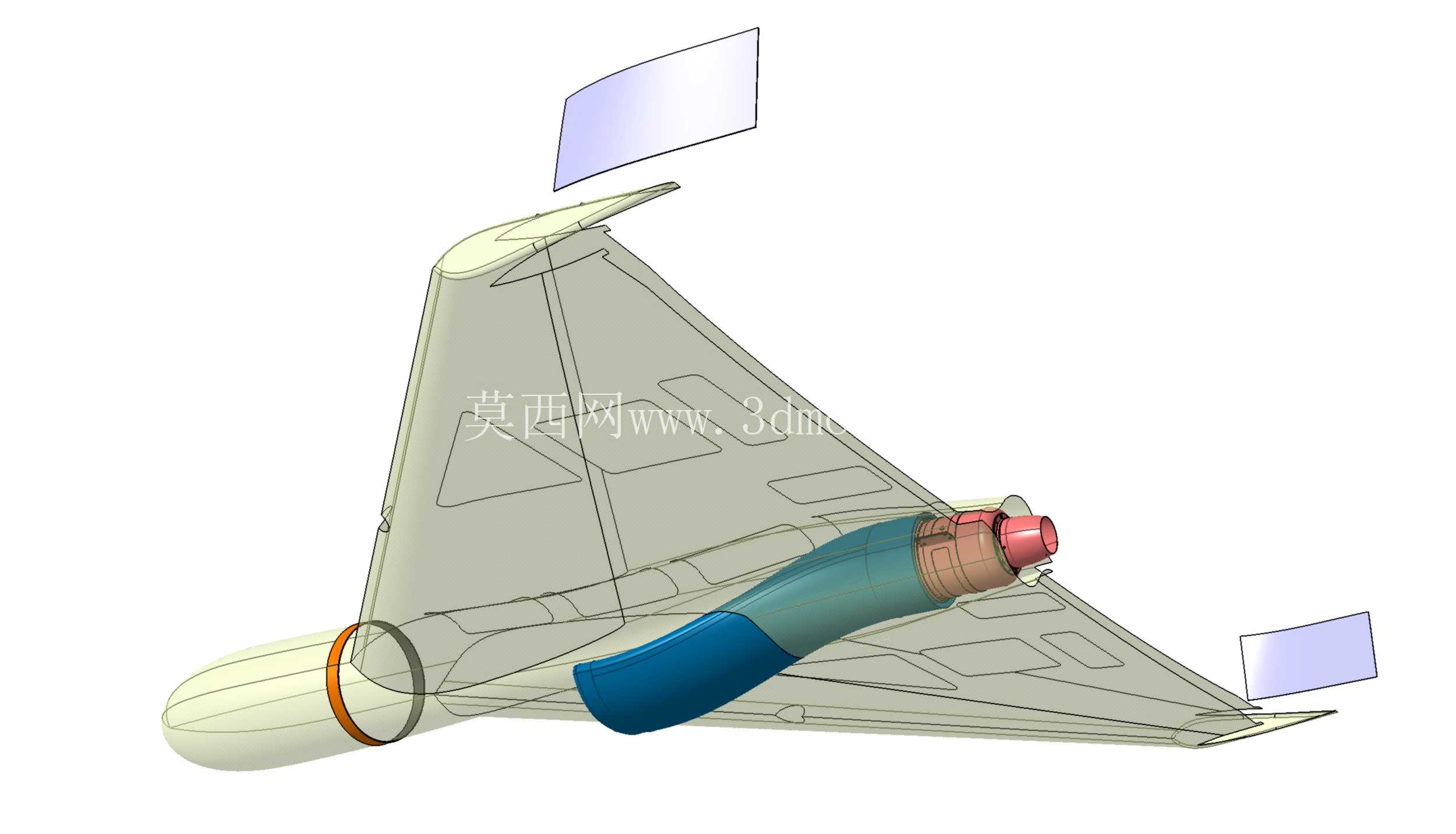

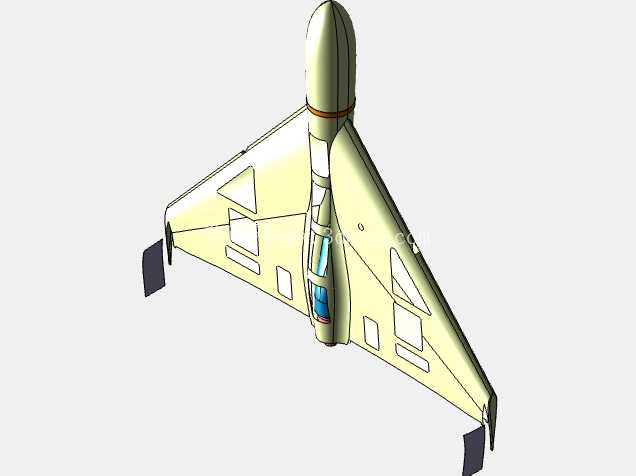

从实际装机场景来看，这类背负式S弯进气道主要适配飞翼布局的隐身无人机，进气道上置的布局可利用机身对地面雷达波的遮挡作用，同时S型的流道弯曲结构可完全遮挡发动机前端的风扇叶片，避免高速旋转的金属叶片形成强雷达散射源，将进气道腔体的雷达反射截面降低两个数量级以上，满足无人机的隐身突防作战需求。在实际飞行过程中，进气道需要同时兼顾低速起飞、大仰角爬升、高速巡航、俯冲机动等多工况的进气需求，设计过程中通过多轮CFD流场仿真迭代，调整了流道的中心线弯曲曲率、截面面积变化率，确保流道内的气流分离区控制在5%以内，出口截面的总压恢复系数保持在0.97以上，周向畸变指数低于0.03，完全满足涡扇发动机的进气品质要求。

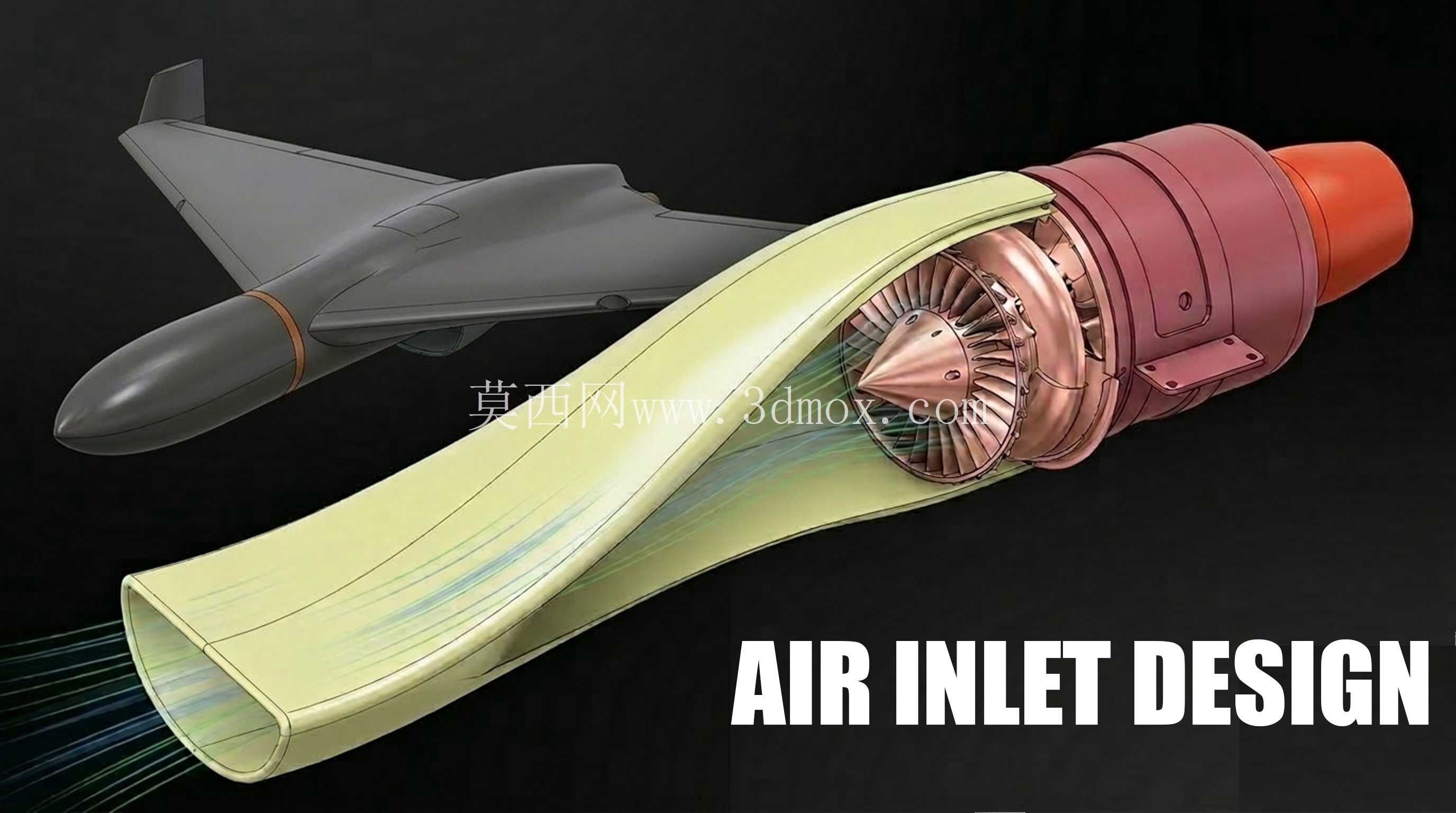

结构设计层面，进气道采用复合材料一体化成型思路，流道内壁做光滑过渡处理，无明显的台阶、凸起结构，避免附面层气流在流道内发展形成低能流堆积。进气道唇口采用钝头修型设计，兼顾低速大迎角状态下的进气捕获能力，避免唇口处出现气流分离；唇口前缘做隐身修型，采用锯齿边缘结构，将雷达反射波集中到非威胁方向。流道的弯曲段采用双S曲率设计，第一弯段实现进气方向从斜切进口到发动机轴向的过渡，第二弯段调整流场分布，将风扇进口截面的气流速度均匀度控制在95%以上，同时确保从进气口正面无法直视发动机风扇叶片，满足隐身遮挡要求。

安装边界方面，进气道进口截面采用斜切设计，与无人机机身背部蒙皮齐平安装，进口宽度控制在320mm，进口高度180mm，斜切角度与机身表面的流线方向完全贴合，减少进口处的溢流阻力。进气道出口为圆形法兰连接结构，直径与涡扇发动机的进口机匣完全匹配，通过12个均布的螺栓孔与发动机机匣刚性连接，法兰面预留0.5mm的密封胶安装槽，确保高空低气压环境下不会出现漏气问题。进气道整体长度为860mm，流道中心线的最大偏移量为220mm，安装时与机身内部的油箱、航电设备舱预留15mm以上的间隙，避免飞行过程中结构振动产生干涉，同时在流道外壁预留了传感器安装座，可加装总压、静压传感器实时监控进气道的工作状态，为发动机的全权限数字控制系统提供进气参数输入。

在附面层处理设计上，进气道进口与机身蒙皮的结合处设置了附面层隔道，隔道高度为12mm，可将机身表面发展的低能附面层气流从隔道两侧排出，避免低能气流进入进气道造成流场畸变。隔道的边缘同样做隐身锯齿修型，与机身蒙皮的锯齿结构对齐，避免出现直边结构形成角反射器。进气道的外壁采用加筋结构设计，在不增加整体壁厚的前提下提升结构刚度，确保在1.5倍最大动压工况下，流道的结构变形量不超过1mm，不会因变形导致流道截面变化影响气动性能。

针对无人机长航时飞行的使用需求，进气道内壁做了防冰涂层设计，在低温高空飞行环境下，可通过发动机引气对唇口位置进行加热，避免结冰堵塞进气道；同时流道内预留了防冰引气的通气通道，引气流量可根据飞行高度、环境温度自动调节，在防冰的同时尽可能减少引气带来的发动机推力损失。在地面维护场景下，进气道与机身、发动机的连接均采用快卸结构，无需拆解周边的机身蒙皮即可完成进气道的检查、更换作业，维护口盖采用与机身一体化的锯齿边缘设计，不会破坏整机的隐身性能。

从气动性能匹配来看，该进气道在0.6马赫巡航状态下的总压恢复系数可达0.98，进气阻力系数低于0.03，相比传统的直进气道，可让发动机的安装推力提升6%以上，同时降低整机的雷达反射特征，完全适配隐身无人作战飞机、长航时侦察无人机的动力系统装机需求，可直接用于飞翼布局无人机的总体方案设计、动力系统匹配仿真以及结构详细设计阶段的参考。
