日常做结构设计练手时,这类带双侧安装耳的盒式零件是很典型的入门到进阶过渡案例,它的应用场景覆盖很广,小到手持检测设备的外壳仓体、工业接线端子的防护外盒,大到小型工控模块的封装壳体,都能看到这类结构的影子。实际落地使用时,这类零件核心承担两个功能:一是容纳内部的PCB板、小型接线组件或者传动小模块,通过盒体的围合结构给内部元器件提供物理防护,隔绝车间里的浮尘、少量溅液,同时避免内部带电部件直接外露引发安全隐患;二是通过自身的安装结构完成整机的固定装配,不需要额外设计复杂的转接支架,能有效减少整机的零件数量,压缩装配工序的耗时。

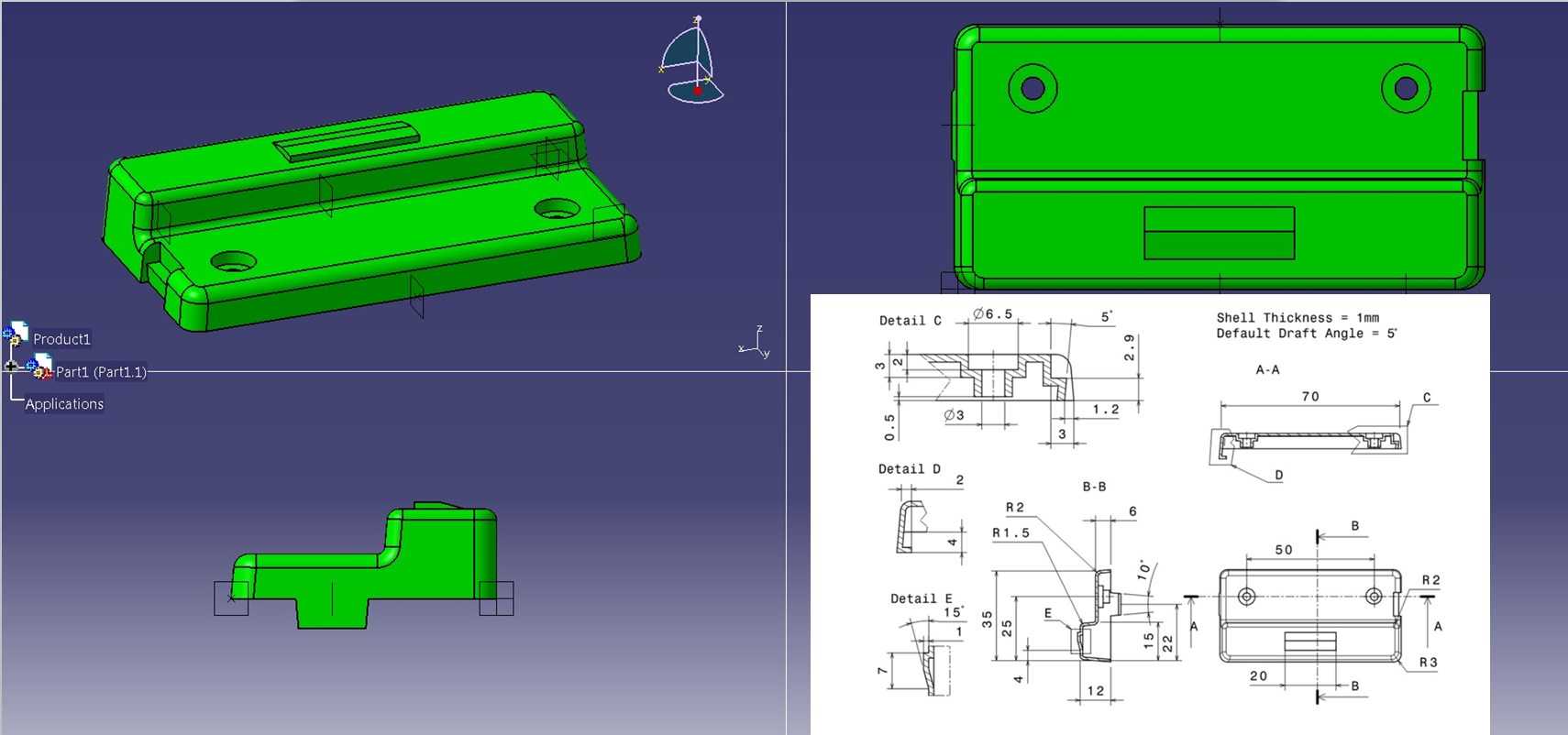

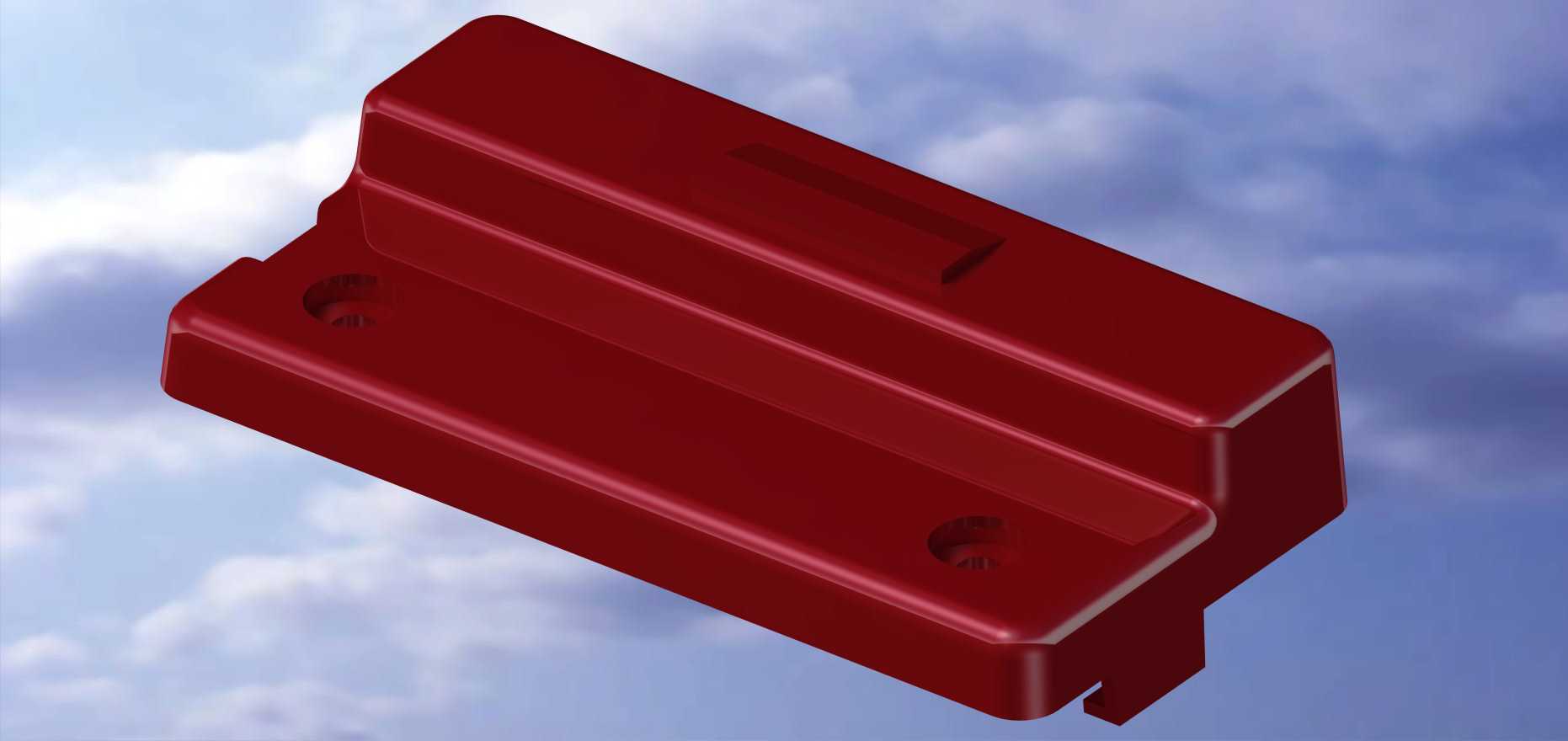

从设计思路上看,这个零件的建模逻辑完全遵循注塑件的常规设计准则,首先是主体壁厚保持均匀,整个盒体的壁厚控制在1mm左右,避免注塑过程中因为壁厚差过大导致的缩痕、填充不足问题,转角位置全部做了R1.5以上的圆角过渡,既可以减少注塑时的应力集中,降低零件成型后翘曲变形的概率,也能避免装配时锐边划伤操作人员。零件顶部设计的长条形凹槽,一方面是做外观的肌理区分,避免大平面产生的缩水痕过于明显,另一方面也可以作为装配时的对位标识,和上盖对应的凸筋配合,能快速完成上下盖的对位扣合,减少装配时的对位调整时间。

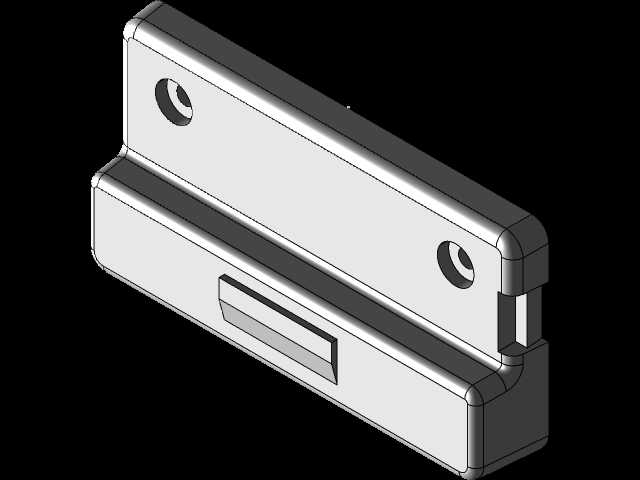

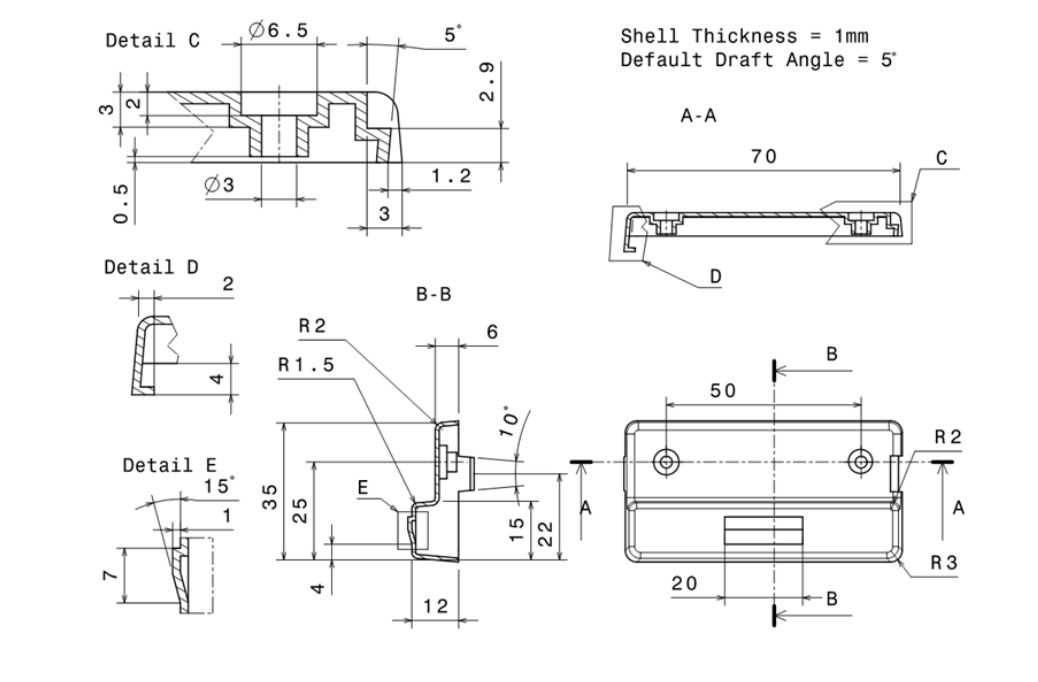

尺寸与安装边界上,这个零件的主体长度为70mm,宽度方向的安装孔中心距为50mm,两个安装孔的直径为3.2mm,适配M3规格的自攻螺丝或者标准机牙螺丝,安装时只需要在对应的安装基板上打两个对应孔位,就可以直接完成零件的固定,不需要额外预留过多的操作空间,零件单侧的凸台结构是为了避让内部元器件的突出部分,设计时特意将凸台的拔模角度设置为1度,既方便模具开模时顺利脱模,也不会因为拔模斜度过大导致凸台位置壁厚变化过多,影响结构强度。零件内部的小筋位高度控制在2mm以内,厚度为主壁厚的0.6倍,既可以提升盒体的整体刚性,避免安装拧紧螺丝时盒体发生变形,也不会因为筋位过厚导致零件表面出现缩印,影响外观质量。
做这类零件的建模练习时,最容易忽略的就是安装孔位的沉台设计,这个零件的两个安装孔位置都做了0.8mm深的沉台,一方面可以让螺丝头完全沉入零件表面以下,避免螺丝头突出影响后续其他组件的装配,另一方面沉台结构也能提升安装孔位置的局部强度,避免拧紧螺丝时孔位周围出现开裂。另外零件的分模线设置在盒体的侧面中线位置,整个分模面没有复杂的落差结构,能大幅降低模具的加工难度,减少后续量产时的飞边处理工作量,对于小批量生产的场景来说,这种分模设计能有效压缩模具的制造成本,缩短模具的交付周期。
实际工程应用中,这类零件往往还需要根据内部元器件的排布调整内部的卡爪、定位柱位置,这个练习模型的基础结构已经预留了足够的修改空间,主体的外轮廓和安装孔位作为固定基准不需要调整,只需要根据实际搭载的组件修改内部的细节结构,就可以快速衍生出适配不同场景的同系列零件,大幅提升同类型零件的设计效率,减少重复建模的工作量。
