CATIAV5参数化流形生成式造型结构

　　这类生成式流形结构的设计逻辑，核心是在给定载荷边界与安装约束的前提下，通过算法迭代出材料分布最优的拓扑形态，和传统经验式的结构设计思路有本质区别，最终呈现的曲面形态完全服务于力流传递路径，没有多余的冗余材料。从实际应用场景看，这类结构常出现在需要兼顾轻量化与结构强度的工况中，比如高端装备的连接支架、流体管路的汇流腔体、特种作业设备的承载构件，部分气动优化的导流构件也会采用类似的连续曲面形态，避免直角结构带来的应力集中或者流体阻力激增问题。

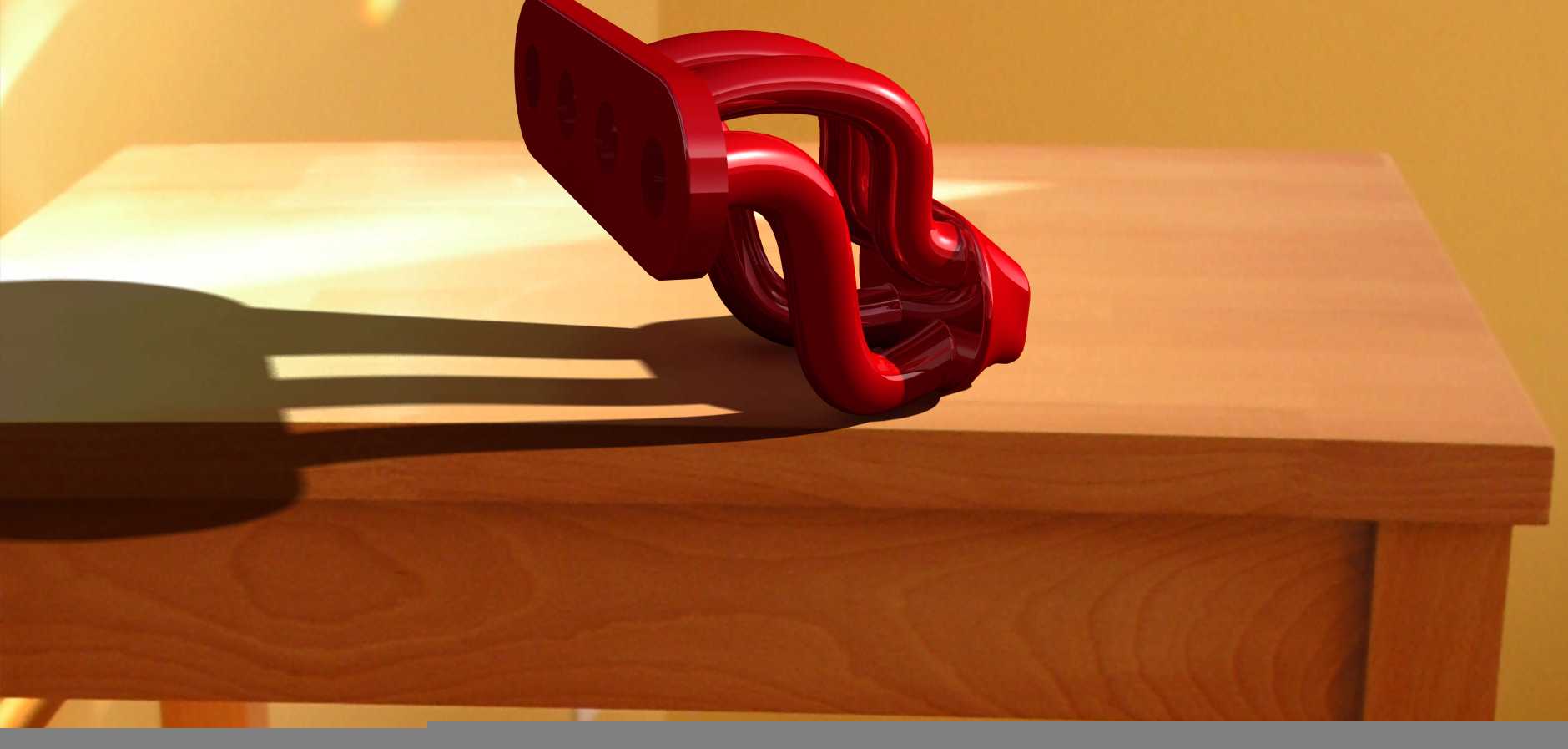

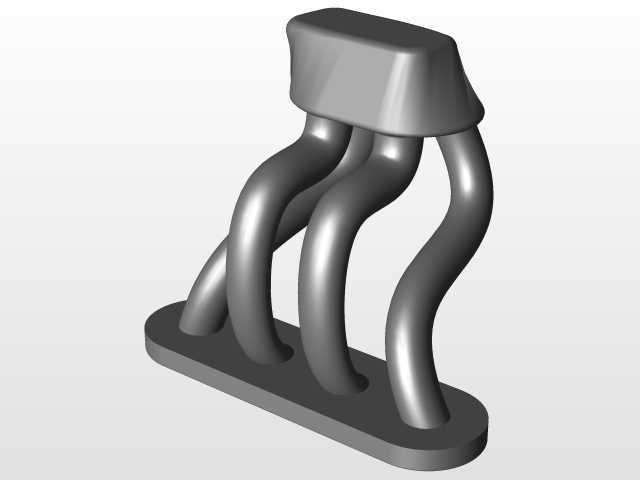

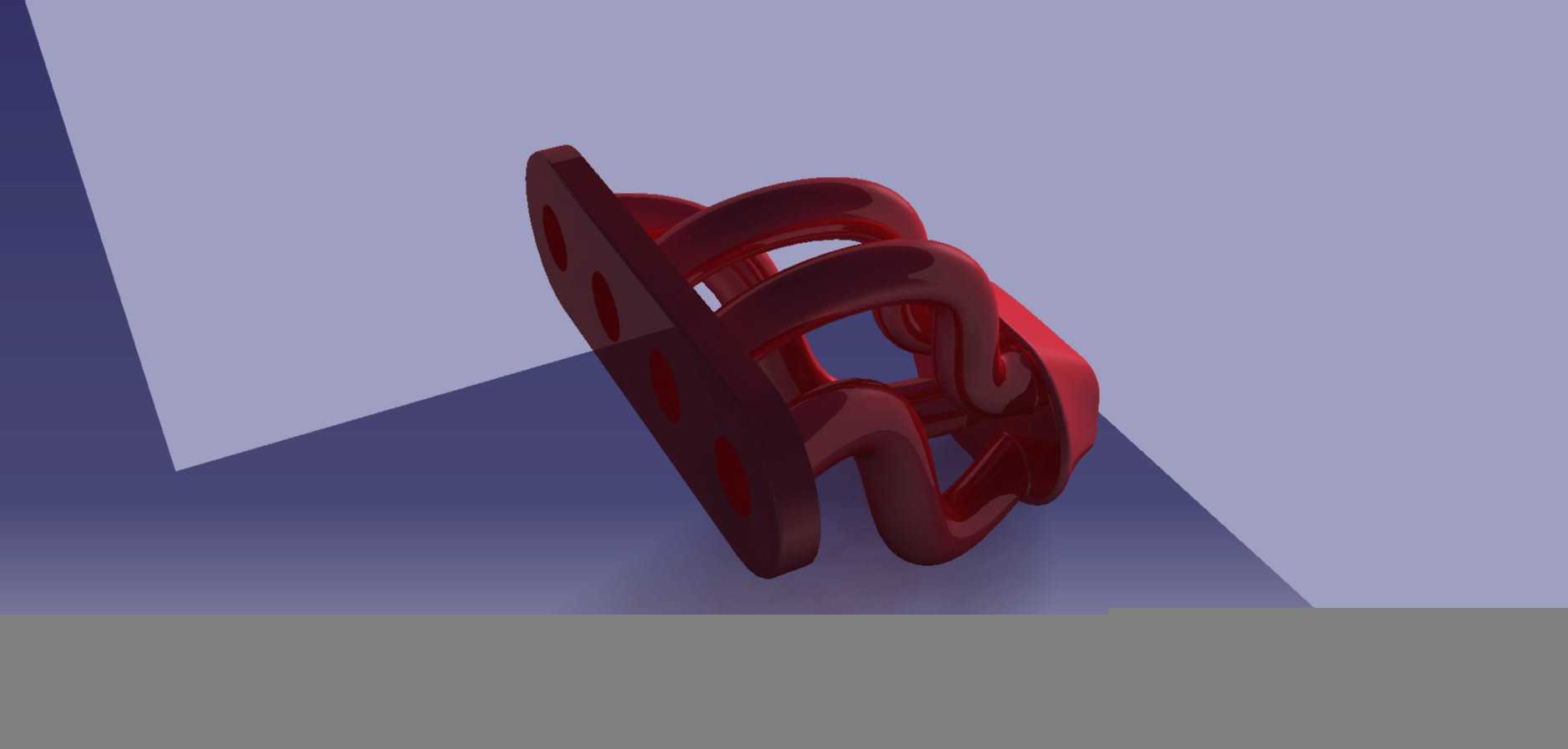

　　从结构本身的功能特性来看，连续弯折的曲面肋条将安装基面的载荷均匀分散到各个连接点位，没有传统拼接结构的焊缝或者螺栓连接断点，整体的抗疲劳性能会有明显提升，尤其是在承受交变载荷的工况下，连续曲面的应力分布更平缓，不会出现局部应力峰值过高导致的结构失效。安装端的带孔平板结构是整个构件的装配基准，孔位的排布需要匹配对接部件的安装孔距，设计时需要预留足够的螺栓操作空间，避免安装时工具无法抵达锁紧位置，平板的厚度需要根据整体承受的最大拉压载荷核算，保证安装面不会在锁紧力作用下发生翘曲变形。

　　设计过程中首先要确定的是安装边界条件，包括对接面的尺寸范围、允许的构件外伸长度、周边部件的运动包络空间，所有的曲面生成都不能超出这个预设的空间边界，否则会出现装配干涉问题。生成式算法的输入参数需要明确各个连接点位的载荷方向、大小，以及固定约束的位置，迭代过程中需要不断调整材料填充率的阈值，在重量和强度之间找到平衡点，最终生成的网格结构还要做曲面重构，把算法输出的三角面片转化为可编辑的连续NURBS曲面，方便后续做工程图导出或者数控加工编程。

　　外形尺寸的设定需要结合实际安装空间来调整，这类流形结构的外轮廓没有规则的几何基准，建模时需要以安装平板的底面作为全局基准面，所有曲面的控制点坐标都基于这个基准来标注，方便后续加工时的装夹定位。曲面之间的过渡圆角需要根据构件的壁厚做匹配，避免出现壁厚突变导致的注塑或者铸造缺陷，如果是采用金属3D打印工艺制作，还要考虑打印过程中的支撑添加问题，尽量让大角度曲面的自支撑角度大于45度，减少后期支撑去除的工作量，同时保证成型表面的质量。

　　实际选型应用时，这类结构不能直接照搬模型尺寸，需要根据具体的工况载荷重新做拓扑优化迭代，因为不同设备的安装空间、载荷条件都有差异，直接套用通用模型很容易出现强度不足或者装配干涉的问题。建模过程中要注意曲面的连续性，所有肋条与安装平板的交接处都要做G2连续的圆角过渡，避免应力集中在交接位置，对于需要走流体的流形结构，还要做内部流道的顺滑处理，减少流体在弯折处的压损，同时避免流道内出现直角死角导致的介质残留问题。

　　从加工适配性来看，这类复杂曲面结构如果采用传统减材加工工艺，需要规划多轴联动的加工路径，对机床的行程和精度都有一定要求，夹具设计也要考虑曲面的装夹定位，避免加工过程中出现振颤影响表面质量；如果采用增材制造工艺，需要提前做成型方向的优化，尽量减少支撑结构的使用，同时预留后处理的加工余量，尤其是安装孔位和安装基准面，打印完成后需要做二次机加工来保证装配精度。结构的壁厚设计要均匀，避免局部过厚导致的打印或者铸造过程中出现缩孔缺陷，肋条的宽度也要根据载荷大小做匹配，过窄的肋条在成型过程中容易出现变形，过宽则会增加不必要的重量，违背生成式设计轻量化的初衷。
