可展开式钣金收纳盒结构设计方案

　　这款可展开钣金盒在工业现场的应用场景覆盖十分广泛，小到工位旁的零散紧固件收纳、小型检测工具的定点存放，大到设备旁配套的电气元件防护外罩、生产线边的小型工件周转承托，都能看到这类结构的实际落地。不同于一体冲压成型的封闭盒体，可展开的设计逻辑从根源上解决了传统封闭盒体内腔清洁难度大、异形工件取放卡滞、批量储运空间浪费的痛点，在小批量多品种的生产场景下适配性极强。

　　从实际用途来看，这类钣金盒并非单纯的收纳容器，当冲孔密度调整、板材厚度适配不同场景时，它既可以作为通风散热的电气元件安装壳体，依托侧壁的冲孔结构实现内部元件的自然对流散热，避免封闭壳体内积热导致的元件寿命衰减；也可以作为生产工位的零件分拣料盒，展开状态下可直接作为平铺的分拣托盘，将不同规格的小零件分区摆放，收纳时直接折合即可完成整盒转运，不需要额外的转运容器承接；在部分对防尘有要求的场景，配套的盒盖闭合后可实现盒内空间的相对封闭，避免加工过程中的切削碎屑、车间浮尘落入盒内污染存放的工件或工具。

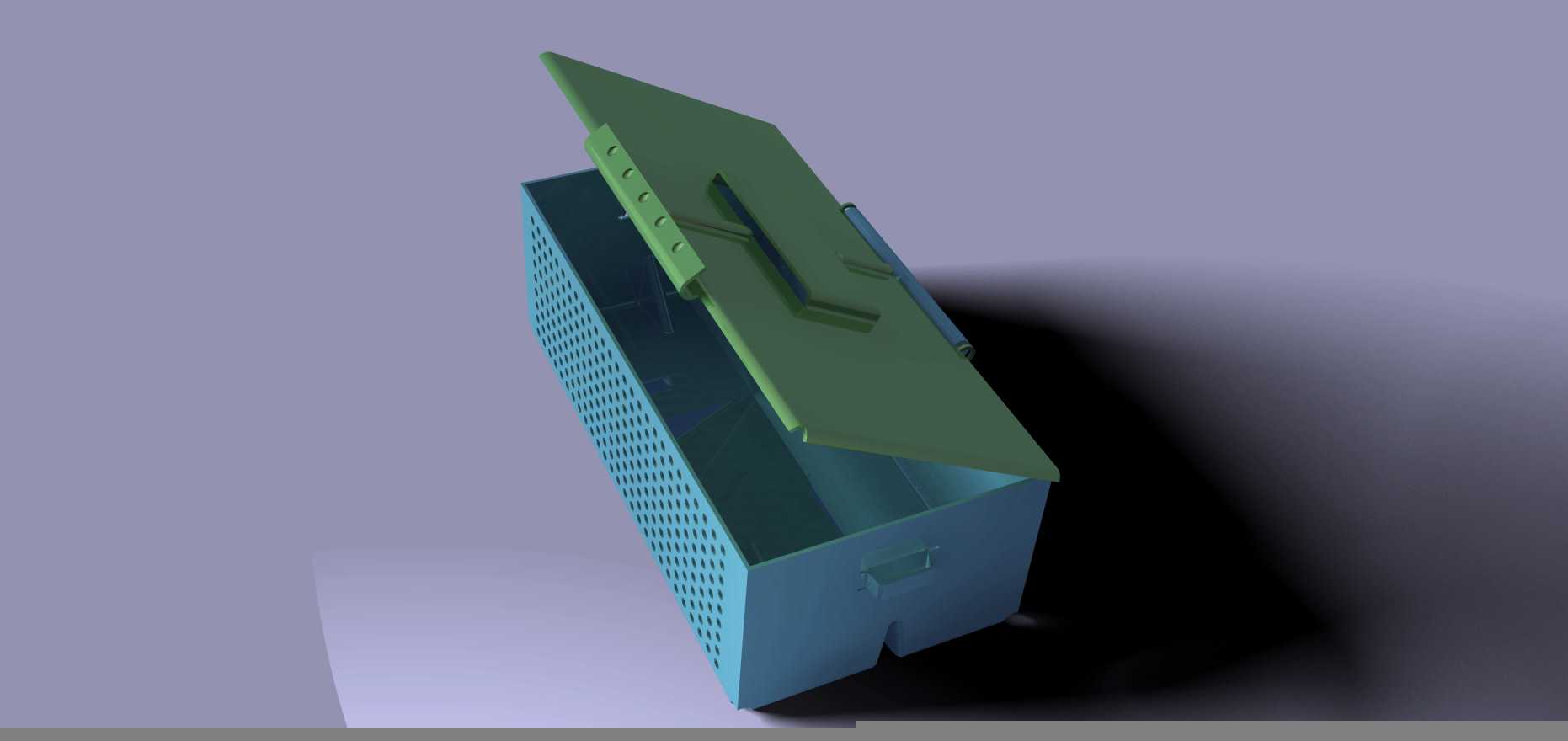

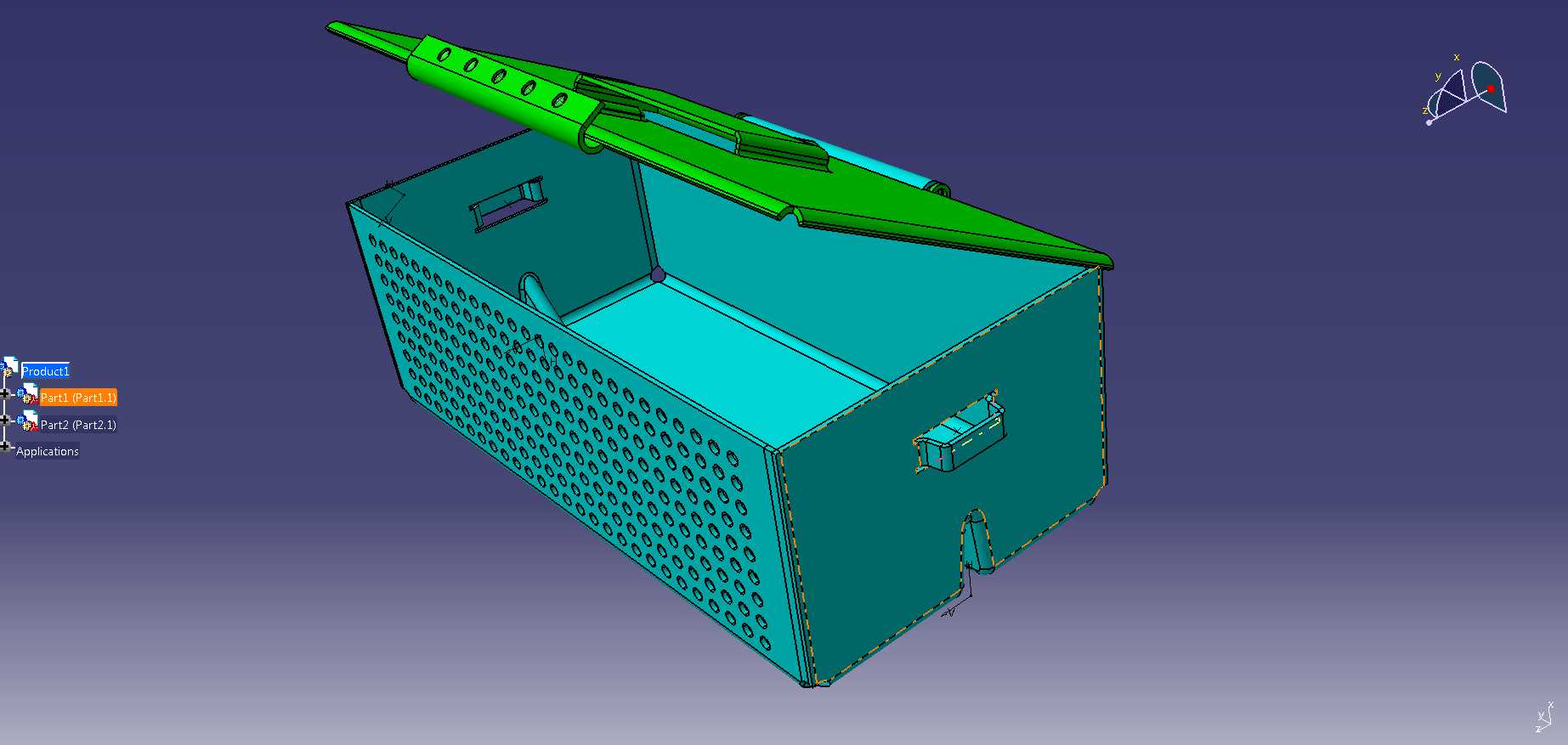

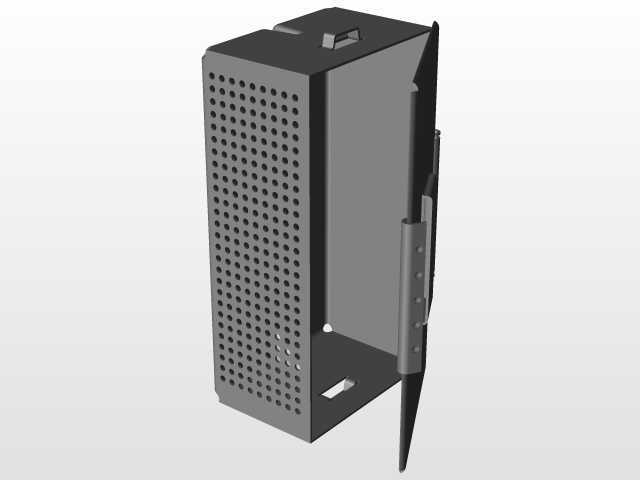

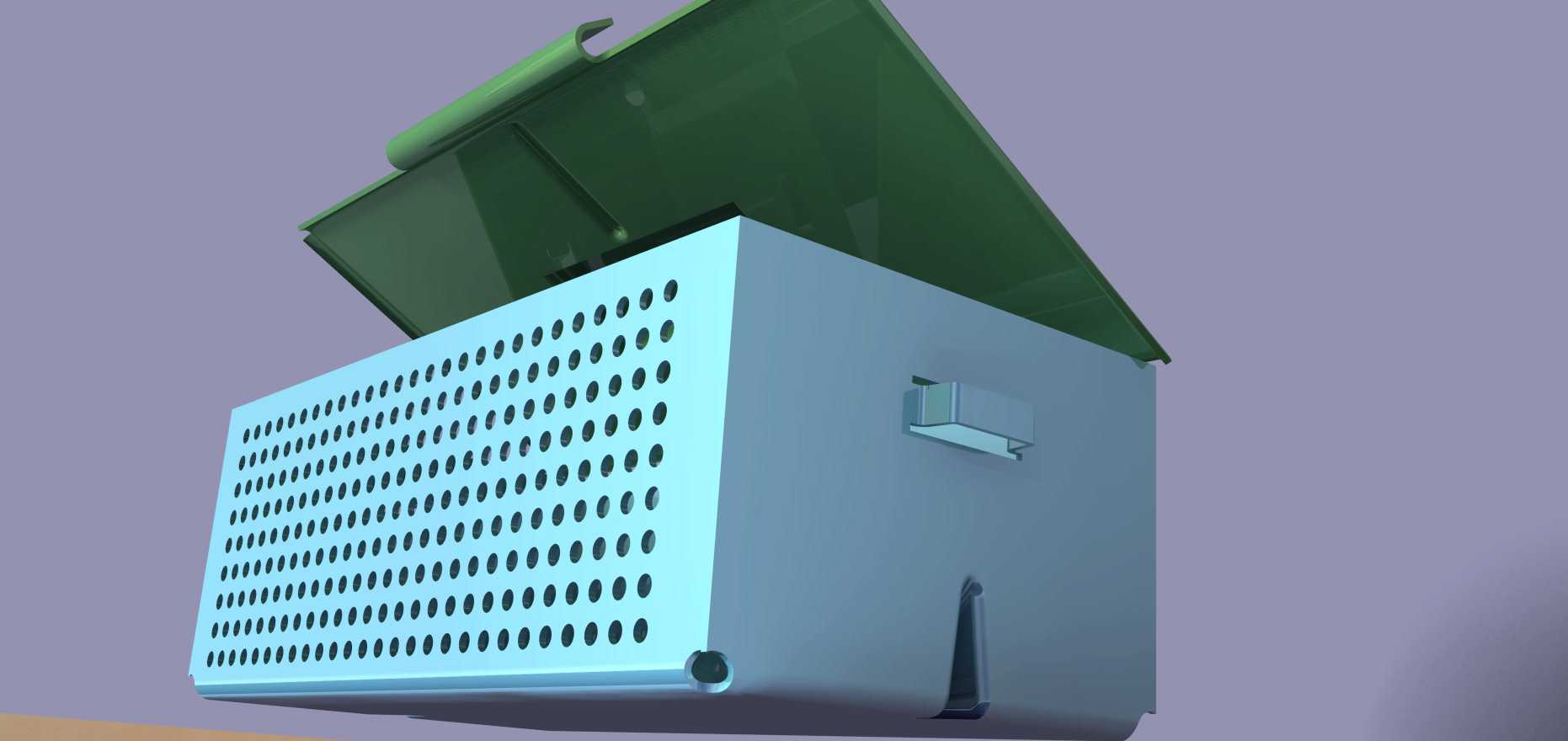

　　功能特性层面，这款结构的核心优势在于全钣金折弯成型的可展特性，整个盒体的主体结构不需要额外的焊接工序，所有的连接依托钣金折弯时预留的卡扣位、合页卷曲结构实现装配，盒体侧壁的密集冲孔采用阵列式排布，孔位间距经过折弯工艺校核，完全避开折弯线位置，避免冲孔距离折弯边过近导致的折弯开裂、孔位变形问题。盒体一侧预留的卡扣结构在盒盖闭合时可实现可靠锁止，不需要额外加装锁具就能满足日常收纳的固定需求，盒体底部预留的定位缺口可与工位上的定位凸台配合，放置时不会因为车间内的设备振动出现滑移掉落的问题。盒盖与盒身的连接采用一体卷曲的合页结构，没有额外的铰接零件，减少了装配环节的零件数量，也避免了长期使用后铰接件松动脱落的故障。

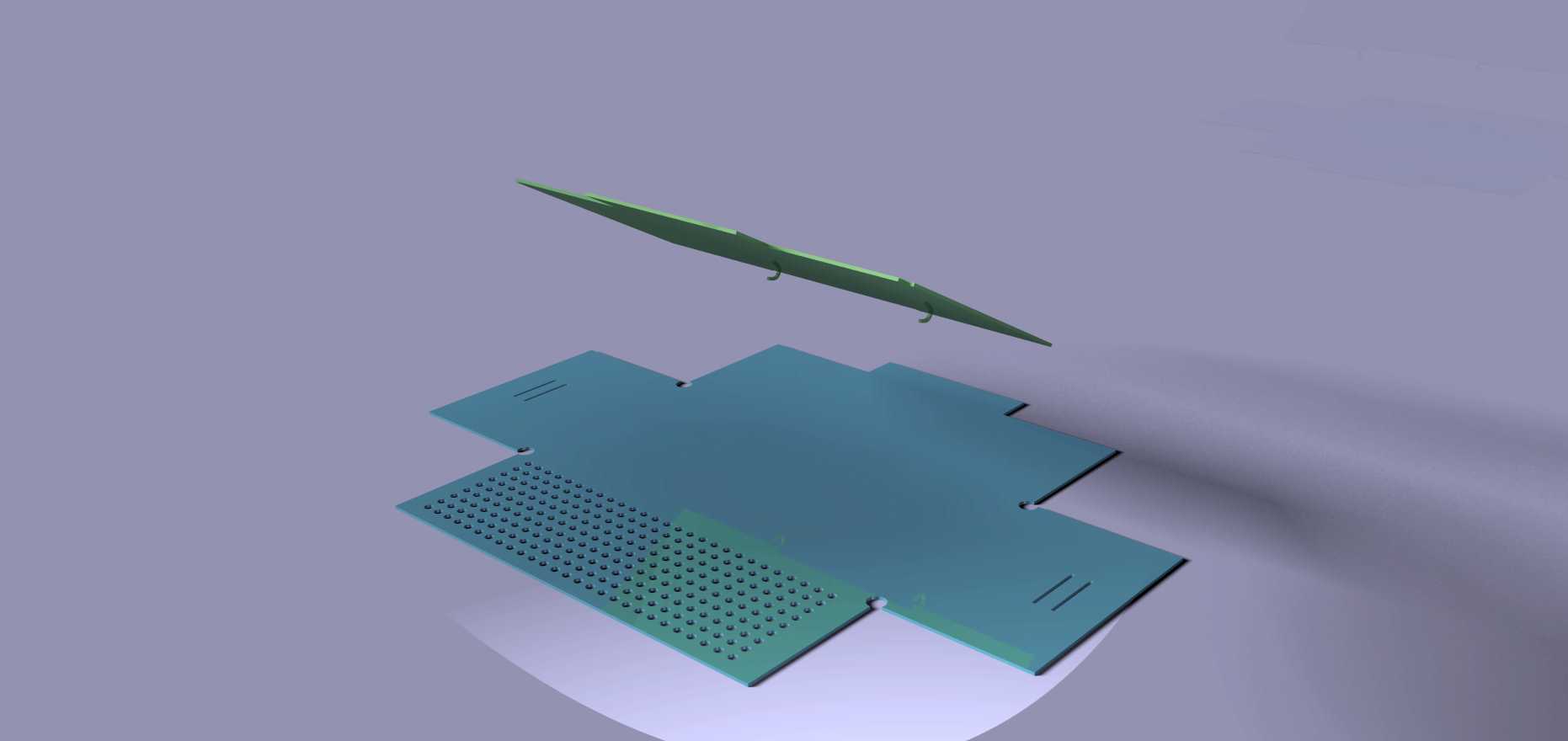

　　设计思路上，整个结构完全遵循可展钣金的设计逻辑，所有的成型面都可以在平板毛料上完成冲孔、切边工序后，通过折弯、卷曲工序直接成型，不需要额外的冲压模具投入，对于小批量定制场景来说，甚至可以通过激光切割下料后手工折弯完成制作，生产灵活性极强。在展开状态下，整个盒体的所有结构都处于同一平面，下料时可以在板材上紧密排样，最大化提升板材利用率，减少边角料的浪费。折弯工序的顺序经过反复校核，先完成侧壁小孔的冲压，再依次完成盒身四边的折弯、合页位置的卷曲、卡扣位的成型，每一步折弯都预留了足够的折弯避空位，不会出现工序间的干涉问题。盒身的折弯边全部设计了压死边的加强结构，在不增加板材厚度的前提下，大幅提升盒体侧壁的结构刚性，避免盛放较重工件时出现侧壁变形外胀的问题。

　　外形尺寸与安装边界方面，这款钣金盒的整体轮廓方正，盒身主体的长宽高比例接近2:1.5:1，属于通用型收纳容器的黄金比例，既可以单独放置在工作台面使用，也可以多个并排嵌入工位货架的格层中，格层预留尺寸只需要比盒体外廓大2mm即可顺利取放。盒盖展开后最大外伸尺寸不超过盒身长度的二分之一，在工位上打开盒盖时不会占用过多的操作空间，不会干涉工位上其他工具、设备的正常使用。盒体底部的支撑边宽度为10mm，整个盒体放置时的支撑面足够稳定，即使盛放重量达到5kg的工件，也不会出现倾翻的问题。所有的折弯圆角都按照板材厚度的1.5倍设计，既满足钣金折弯的工艺要求，也避免了锐边划伤操作人员的风险，所有外露的板材边缘都做了压边处理，没有裸露的锐边毛刺，符合车间工位器具的安全使用要求。在作为电气防护壳体使用时，盒体侧壁的冲孔开孔率控制在35%左右，既满足散热通风的要求，也可以阻挡直径大于5mm的异物进入盒内，满足基础的防护等级要求，不需要额外加装防护网就可以适配多数低压电气元件的安装使用场景。
