径向入流半开式离心叶轮结构设计

　　这类半开式径向离心叶轮，常配套在小流量高扬程的流体输送场景中，比如小型工业除尘设备的引风段、物料气力输送的增压端，或是部分微型燃气轮机的压气机级，也有不少场景将其用于小型离心水泵的过流部件，适配含少量细小固体颗粒的介质输送工况，相比闭式叶轮，半开式结构的流道无轮盖遮挡，不易被介质中的纤维、细颗粒卡滞，运行时的堵塞风险更低，日常维护时清理流道的操作也更简便。

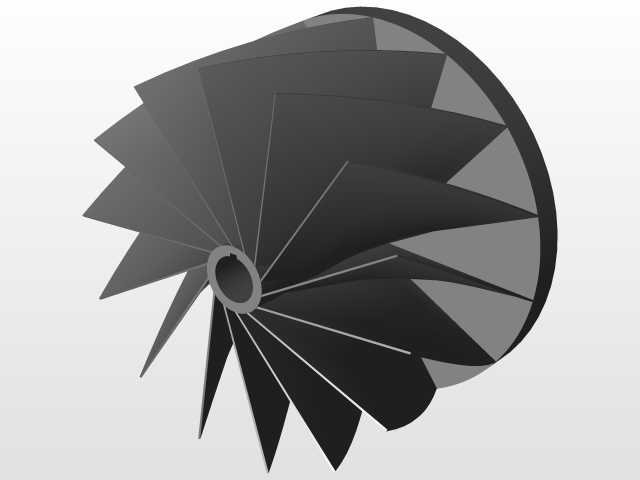

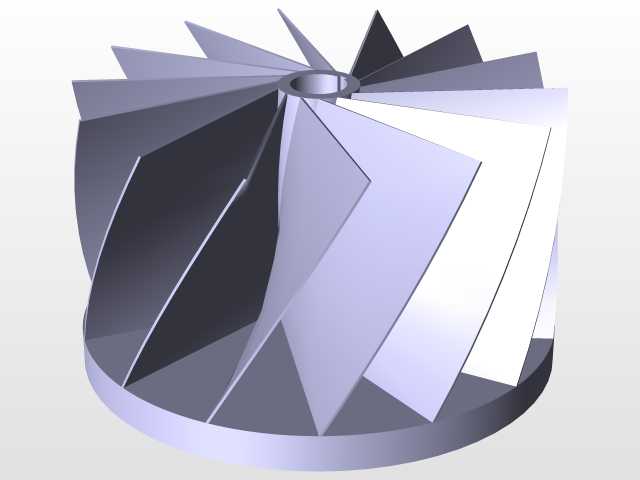

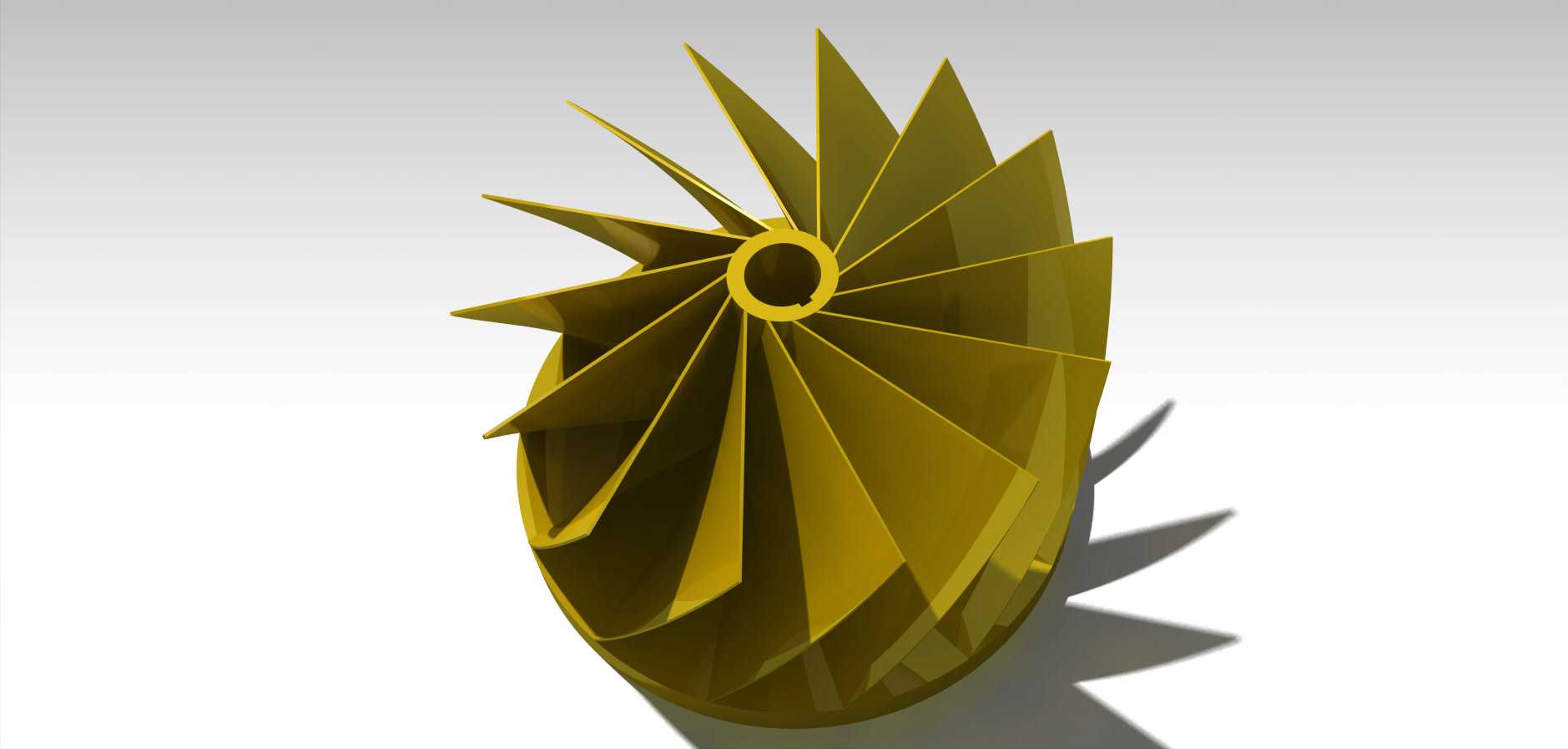

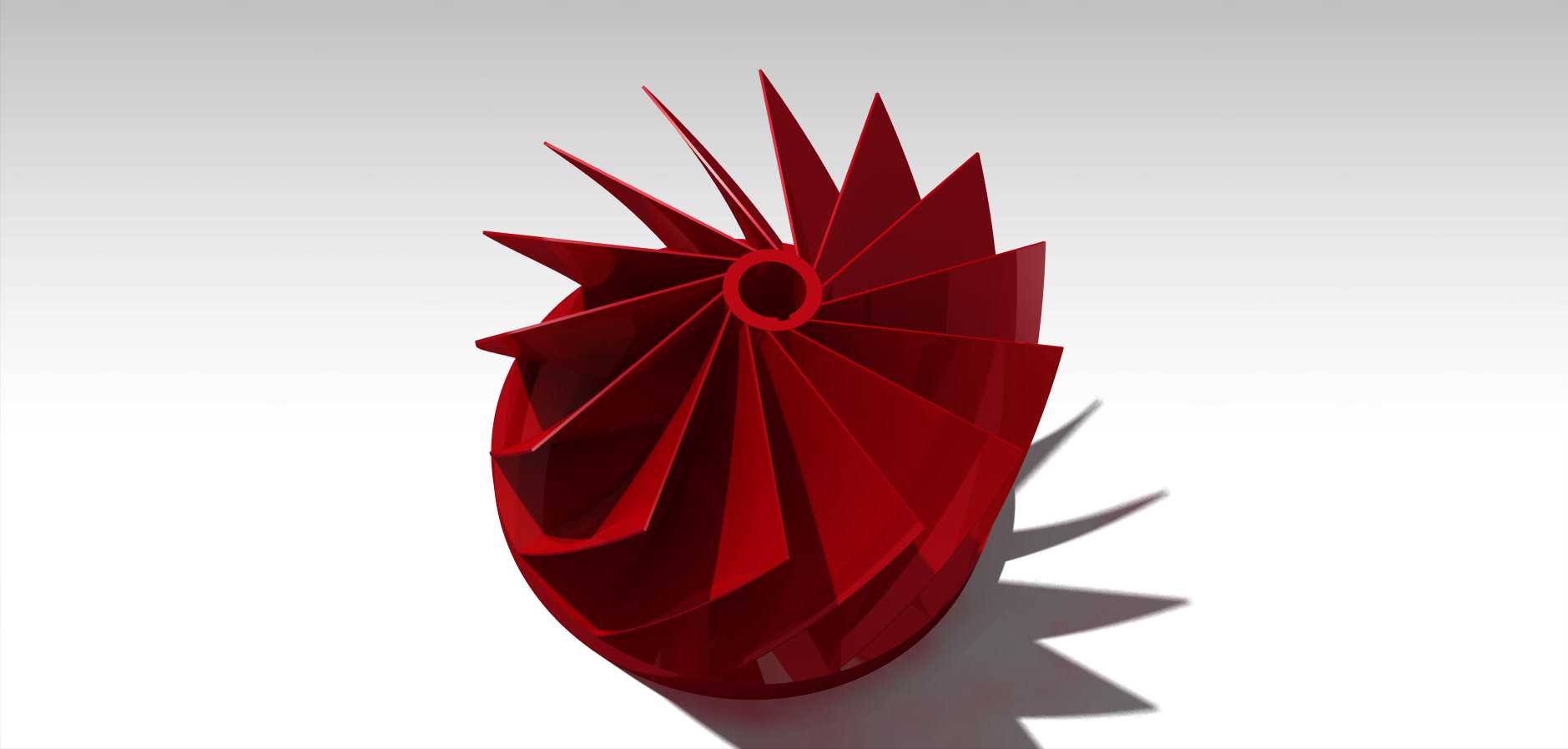

　　从结构功能来看，该叶轮的叶片采用大曲率后弯构型，叶片前缘做了圆弧修型，能降低介质进入流道时的冲击损失，叶片从轮毂中心向外缘逐渐延展，叶型厚度从根部到外缘做了渐变减薄处理，既保证叶片根部与轮毂连接的结构强度，承受高速旋转时的离心载荷与介质交变冲击力，也能减少叶片外缘的流动尾迹损失，提升整体过流效率。轮毂中心设置的通孔为安装定位孔，孔壁预留了键槽位，可与驱动轴通过平键实现周向固定，传递驱动扭矩，轮毂端面可配套锁紧螺母实现轴向定位，安装时需保证叶轮端面与驱动轴的垂直度，控制端面跳动量在允许范围内，避免高速旋转时出现动平衡超标引发的振动问题。

　　设计过程中，首先要根据目标工况的流量、扬程参数确定叶轮的进出口直径比，叶片进口角的选取要匹配介质入流角度，避免出现负冲角引发的流动分离，叶片的包角大小结合流道的扩压需求调整，保证介质在流道内完成动能到压力能的平稳转换，减少流道内的涡流损失。建模阶段要重点关注叶片与轮毂的过渡圆角处理，圆角半径不能过小，否则会在连接处产生应力集中，长期高速运行下容易出现疲劳裂纹，同时也要避免圆角过大挤占流道过流面积，影响实际通流能力。

　　安装边界方面，这类叶轮的轴向安装尺寸需匹配蜗壳的内腔宽度，叶轮外缘与蜗壳内壁的径向间隙要控制在合理区间，间隙过大会导致介质回流，降低容积效率，间隙过小则容易在运行时因轴系窜动、热膨胀出现刮蹭，损坏叶轮与蜗壳。做动平衡校正时，需在叶轮的外缘端面预留去重位置，保证平衡精度达到对应转速等级的要求，避免运行时的振动传递到轴承座，缩短轴承与密封件的使用寿命。实际选型适配时，还要结合介质的温度、腐蚀性调整叶轮的材质，普通常温空气输送场景可选用工程塑料或普通碳钢，输送高温或腐蚀性介质时则要更换为不锈钢或对应的合金材质，同时调整叶片的厚度参数，保证不同工况下的结构强度冗余。
