弧形钣金件弯曲成型冲压模具结构

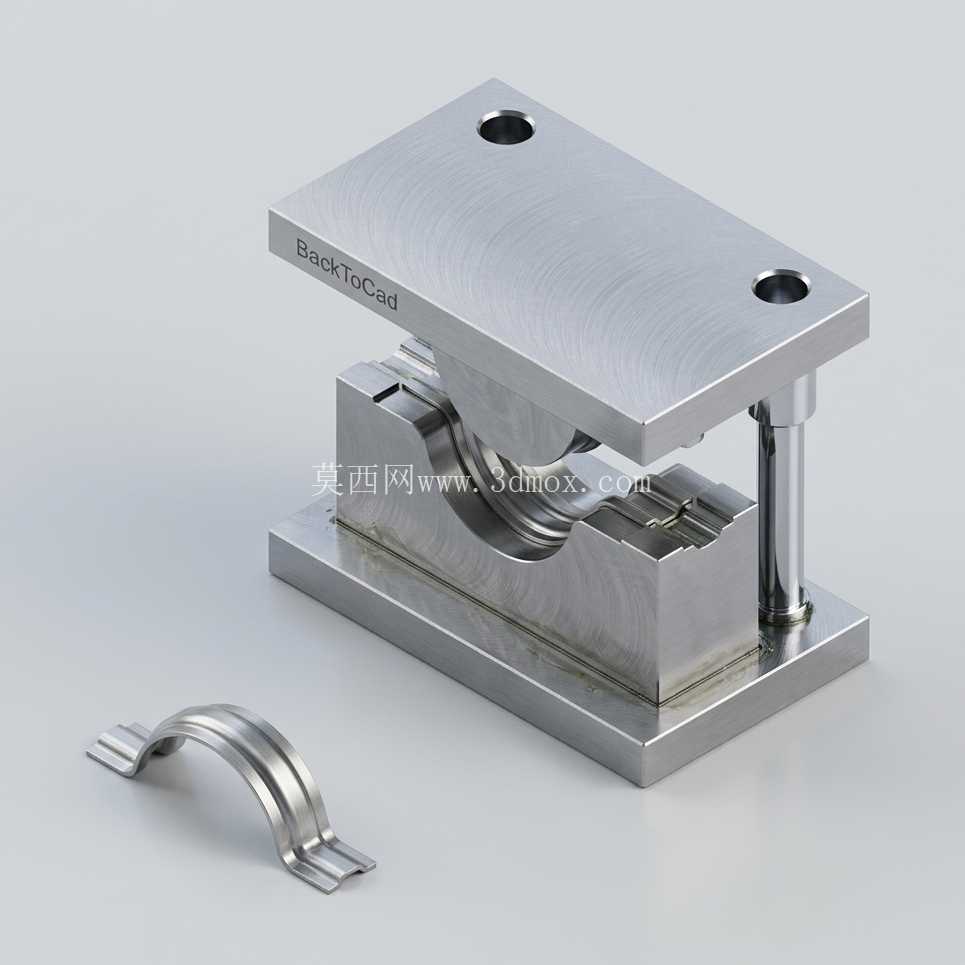

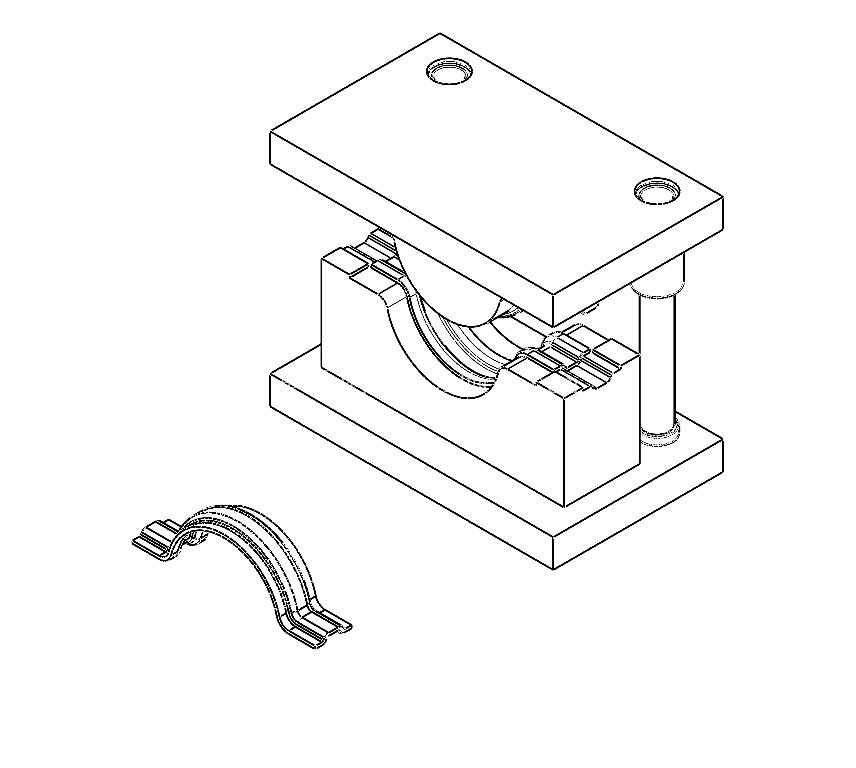

　　这套模具主要应用于中小规格弧形薄壁钣金件的批量冲压成型工序，常见于五金冲压加工车间的普通开式压力机配套工装，适配厚度0.8-2.0mm的冷轧钢板、镀锌板等常用钣金材料的冷弯成型作业，产出的弧形件多用于管线固定卡扣、设备钣金护罩连接件、小型金属结构支撑件等场景，在五金加工、低压电器柜体生产、通用机械配件加工领域都有较高的使用频次。模具采用上下模分体式正装结构，上模部分通过顶部带两个安装沉孔的模柄板与压力机滑块连接固定，安装沉孔的孔位间距按照通用16吨-40吨开式压力机的滑块安装孔位设计，无需额外制作过渡连接板即可直接装夹，上模工作端为与目标弧形件曲率完全匹配的凸模型面，型面经过精磨处理，表面粗糙度控制在Ra0.8以内，避免成型过程中在钣金件表面留下压痕、划伤等外观缺陷。

　　下模部分通过底部的基座板固定在压力机工作台上，基座板预留了T型槽安装的避让空间，可通过标准T型螺栓快速完成装夹找正，下模型腔对应凸模的成型轮廓设计了匹配的凹模型面，型腔两侧预留了钣金坯料的定位挡边，作业时只需将裁切好的平板坯料靠紧定位挡边即可完成定位，无需额外的划线找正工序，单工位成型节拍可控制在3秒/件以内，适配中小批量的连续生产需求。模具的导向结构采用单侧导柱导套配合，导柱设置在模具后侧，既可以保证上下模合模时的对位精度，控制合模错位量在0.02mm以内，又不会干涉前端的坯料取放操作，导柱与导套之间采用间隙配合，日常维护时只需定期涂抹润滑脂即可保证长期运行精度，无需频繁拆解校准。

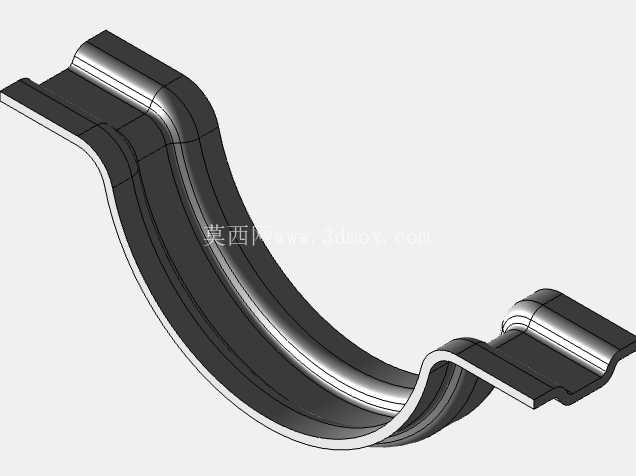

　　成型过程中，上模随压力机滑块下行，凸模型面首先接触平板坯料中部，随着滑块持续下行，坯料沿凹模型腔逐步发生塑性弯曲变形，直至上下模完全合模时，坯料被压合至与凸凹模型面完全贴合，保压0.5-1秒后滑块上行，成型完成的弧形件可通过下模型腔两侧的预留撬口轻松取出，不会出现卡模、粘模的问题。设计过程中重点考虑了成型回弹的补偿量，针对常用冷轧钢板的弯曲回弹特性，将凸模的曲率半径在理论值基础上做了3%-5%的预修正，保证成型后的零件曲率尺寸符合图纸公差要求，无需后续二次校形工序；上下模的工作刃口位置均做了R0.5的圆角过渡，避免弯曲过程中出现应力集中导致的零件开裂问题，同时模具的闭合高度、开模行程均按照通用压力机的参数范围设计，适配多数常规冲压设备的安装边界，不需要对设备做额外改造即可投入使用。

　　模具的所有结构件均采用标准模具钢加工，受力较大的凸凹模部分经过淬火处理，硬度达到HRC55-58，具备足够的耐磨性能与抗冲击性能，正常作业条件下可完成10万次以上的冲压成型作业，日常维护只需定期检查紧固螺栓的预紧力、清理型面残留的金属碎屑即可，维护成本较低。
