I2C接口热电偶信号放大采集模块

在工业测温、实验设备温控、小型机电系统温度监测场景里，热电偶信号的放大与模数转换是绕不开的环节，这类模块的设计合理性直接决定了温度采集的精度与现场部署的便捷性。这款热电偶放大模块采用I2C通讯接口，核心功能是将K型等常用热电偶输出的毫伏级弱信号进行放大、冷端补偿与模数转换，最终通过标准I2C总线将数字化的温度数据传输给主控单元，省去了工程师自行搭建信号调理电路、校准冷端误差的繁琐工作。

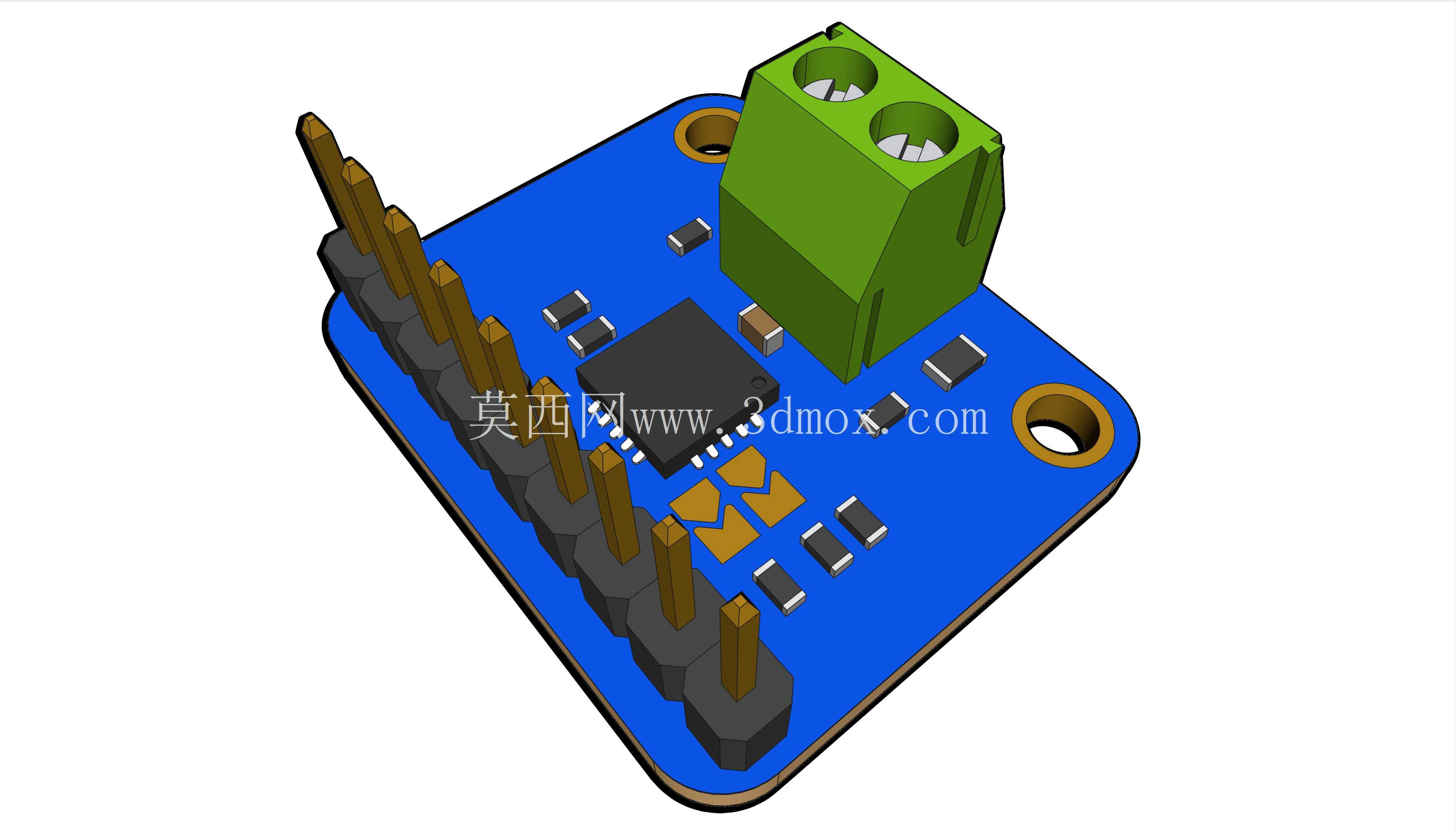

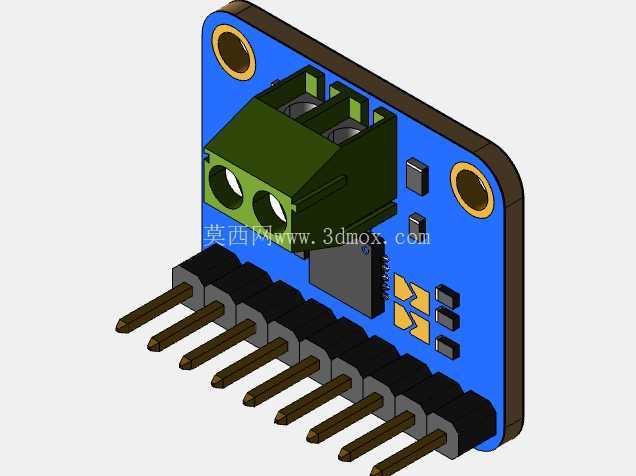

从结构设计来看，模块采用蓝色PCB作为基底，板载核心信号处理芯片，负责完成信号放大、ADC转换与通讯协议处理，芯片周边布置了贴片阻容元件，完成电源滤波、信号阻抗匹配等基础电路功能，所有贴片元件均采用标准SMT封装，适配常规回流焊工艺，批量生产时的装配良率更有保障。模块一侧布置了绿色螺钉式接线端子，用于直接接入热电偶的两根引线，端子的螺钉锁紧结构可以保证热电偶引线在设备振动、温度循环的工况下不会出现松脱，接触电阻稳定，避免因接线问题引入测量误差；端子的引脚间距符合通用工业接线规范，适配常规线径的热电偶补偿导线，现场接线无需额外转接。

模块另一侧布置了标准间距的排针接口，包含电源、I2C通讯、地址选择等引脚，排针采用直插式设计，既可以直接插在面包板上用于原型验证，也可以通过排母焊接在主控载板上，适配嵌入式开发、小型设备集成等不同的安装需求。PCB板的两个对角设计了金属化安装孔，孔位尺寸适配M2规格的固定螺钉，工程师可以根据安装空间选择直接插装或者通过螺钉将模块固定在设备内壁、安装支架上，安装边界清晰，不会与周边的电容、接线端子等元件产生结构干涉。

设计过程中，充分考虑了模块的电气间隙与爬电距离，高压接线区域与低压信号区域保持了足够的安全间距，避免信号串扰带来的测量误差；PCB的走线布局遵循模拟信号与数字信号分离的原则，热电偶输入的模拟信号走线尽可能短，减少外界电磁干扰的耦合路径，I2C数字信号走线做了等长处理，保证高速通讯时的信号完整性。模块的整体外形紧凑，长宽尺寸控制在小型嵌入式模块的常规范围内，厚度方向包含排针、接线端子的总高度不会占用过多的设备内部空间，在空间受限的便携测温设备、小型实验装置内也能顺利布置。

实际应用中，这类模块可以直接对接Arduino、树莓派等通用主控板，也能集成到定制化的工业温控板卡中，用于工业炉温监测、电机绕组测温、3D打印机热端温度采集、实验仪器温度闭环控制等场景，相比分立元件搭建的调理电路，集成化的模块在出厂时已经完成了基础校准，温度测量的线性度更好，冷端补偿精度更高，工程师只需要按照I2C协议读取寄存器数据就能获取准确的温度值，大幅缩短产品的开发周期。模块的供电范围覆盖常用的3.3V与5V逻辑电平，不需要额外的电平转换电路，适配绝大多数嵌入式主控系统的供电要求，电源输入端布置了滤波电容，可以抑制供电线路上的纹波干扰，保证在工业现场复杂的电磁环境下依然能稳定输出温度数据。

从安装适配性来看，模块的安装孔位、排针位置、接线端子高度都做了冗余设计，即使在模块上方叠加安装小型屏蔽罩，也不会与周边元件产生干涉；排针的引脚定义遵循常用的I2C模块排布习惯，VCC、GND、SDA、SCL引脚顺序与多数通用传感模块保持一致，降低了接线错误的概率。螺钉接线端子的进线方向垂直于PCB平面，接线操作时不需要倾斜导线，在狭窄的设备腔体内也能顺利完成接线作业，端子的额定电流、耐压参数完全满足热电偶弱信号传输的要求，长期工作不会出现接触不良、绝缘下降等问题。
